MITSUBISHI MULTI-COMMUNICATION SYSTEM (MMCS)

TSB Revision

CIRCUIT DIAGRAMS

90-237

ETACS-ECU

ETACS-ECU

(FUSE     )

7

(FUSE     )

16

INTERFACE
CIRCUIT

INTERFACE
CIRCUIT

CAN BOX
UNIT

POWER
SUPPLY

CAN TRANSCEIVER
CIRCUIT

MULTIVISION DISPLAY

JOINT
CONNECTOR
(CAN1)

JOINT
CONNECTOR
(4)

GPS ANTENNA

GPS ANTENNA CABLE

WIRE COLOR CODE
B : BLACK     LG : LIGHT GREEN     G : GREEN     L : BLUE     W : WHITE     Y : YELLOW     SB : SKY BLUE
BR : BROWN     O : ORANGE     GR : GRAY     R : RED     P : PINK     V : VIOLET     PU : PURPLE     SI : SILVER

MITSUBISHI MULTI-COMMUNICATION SYSTEM (MMCS)

TSB Revision

CIRCUIT DIAGRAMS

90-238

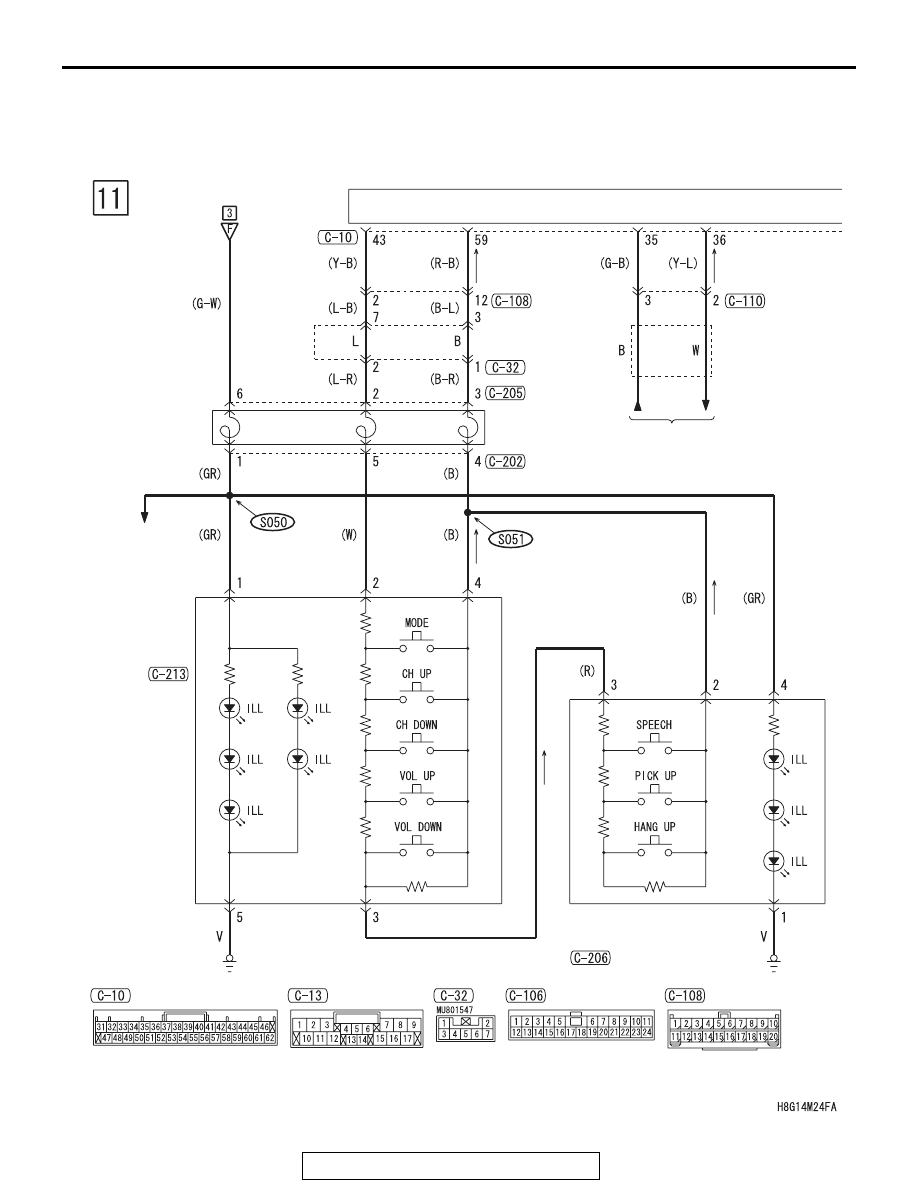

MITSUBISHI MULTI-COMMUNICATION SYSTEM (MMCS) (CONTINUED)

MULTIVISION DISPLAY

HANDS FREE
SYSTEM

CLOCK
SPRING

STEERING
WHEEL AUDIO
REMOTE
CONTROL
SWITCH

STEERING
WHEEL VOICE
CONTROL SWITCH

COMBINATION
METER

AUTO-CRUISE
CONTROL SYSTEM

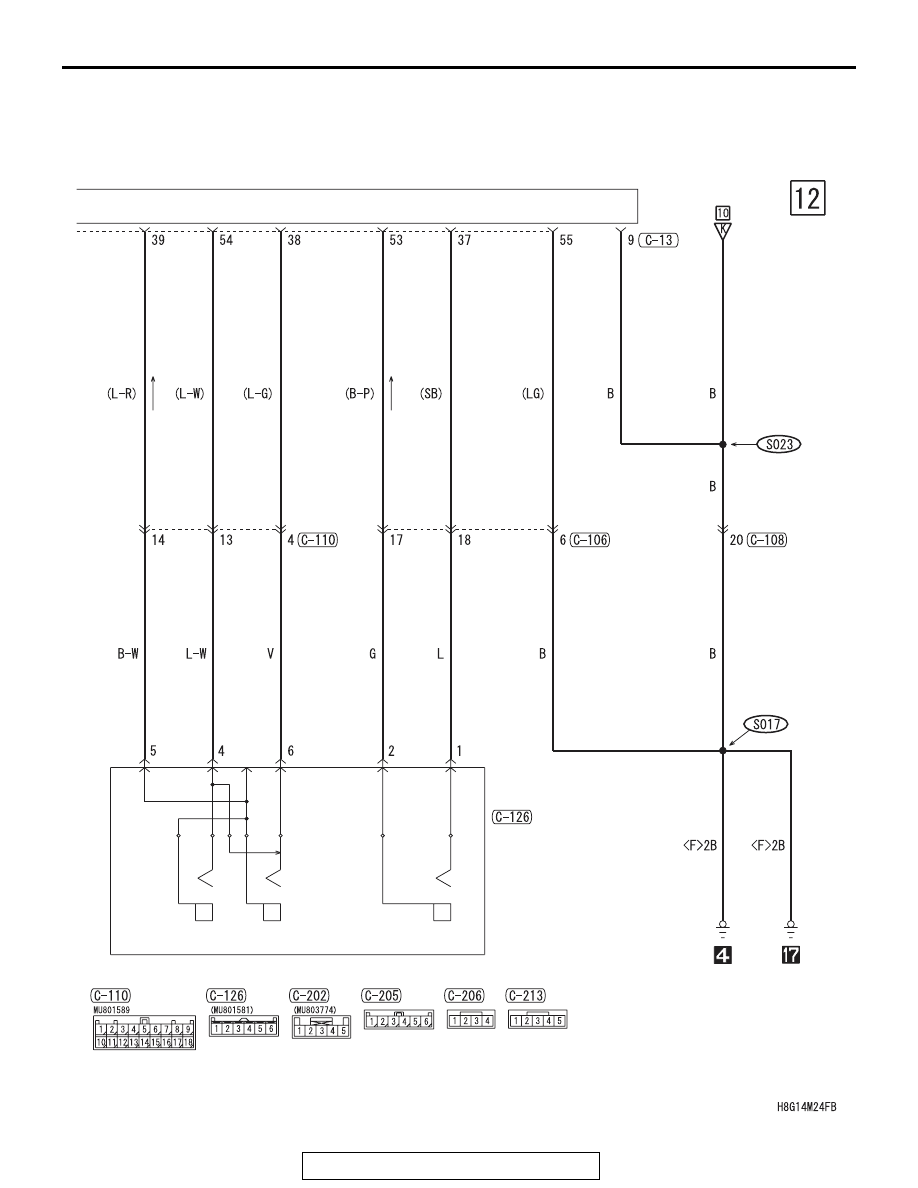

MITSUBISHI MULTI-COMMUNICATION SYSTEM (MMCS)

TSB Revision

CIRCUIT DIAGRAMS

90-239

WIRE COLOR CODE
B : BLACK     LG : LIGHT GREEN     G : GREEN     L : BLUE     W : WHITE     Y : YELLOW     SB : SKY BLUE
BR : BROWN     O : ORANGE     GR : GRAY     R : RED     P : PINK     V : VIOLET     PU : PURPLE     SI : SILVER

AUDIO AND
VIDEO
ADAPTER

VIDEO IN

AUDIO
R

AUDIO
L (MONO)

CAN BOX
UNIT

SPARE CONNECTOR (FOR NAVIGATION SYSTEM)

TSB Revision

CIRCUIT DIAGRAMS

90-240

SPARE CONNECTOR (FOR NAVIGATION SYSTEM)

M1901025000254

HEATED
SEAT

IGNITION
SWITCH (IG1)

IG1
RELAY

JOINT
CONNECTOR
(4)

JOINT
CONNECTOR
(4)

ETACS-
ECU

SHIFT LEVER

SHIFT LEVER
POSITION
SENSOR (R)

CPU

HIGH SIDE
SWITCH (R)

FUSIBLE
LINK

34

BACKUP
LIGHT
SWITCH

M/T

TC-SST

SPARE CONNECTOR
(FOR NAVIGATION UNIT)

FUSIBLE
LINK

36

RELAY BOX

ENGINE
COMPARTMENT

·AUDIO SYSTEM
·HANDS
 FREE SYSTEM
