Mitsubishi Lancer Evolution IX. Manual - part 65

80-1

GROUP 80

CONFIGURATION

DIAGRAMS

CONTENTS

OVERALL CONFIGURATION



DIAGRAM. . . . . . . . . . . . . . . . . . . . . .

80-2

OVERALL WIRING DIAGRAM



<LH drive vehicles>. . . . . . . . . . . . . . . . . . .

80-2

OVERALL WIRING DIAGRAM



<RH drive vehicles>  . . . . . . . . . . . . . . . . . .

80-3

ENGINE COMPARTMENT. . . . . . . . .

80-4

ENGINE COMPARTMENT



<LH drive vehicles>. . . . . . . . . . . . . . . . . . .

80-4

ENGINE COMPARTMENT



<RH drive vehicles>  . . . . . . . . . . . . . . . . . .

80-6

ENGINE AND TRANSMISSION. . . . .

80-8

ENGINE AND TRANSMISSION



<LH drive vehicles>. . . . . . . . . . . . . . . . . . .

80-8

ENGINE AND TRANSMISSION



<RH drive vehicles>  . . . . . . . . . . . . . . . . . .

80-12

DASH PANEL . . . . . . . . . . . . . . . . . . .

80-16

DASH PANEL <LH drive vehicles> . . . . . . .

80-16

DASH PANEL <RH drive vehicles>. . . . . . .

80-22

FLOOR AND ROOF . . . . . . . . . . . . . .

80-28

FLOOR AND ROOF <LH drive vehicles> . .

80-28

FLOOR AND ROOF <RH drive vehicles> . .

80-30

DOOR . . . . . . . . . . . . . . . . . . . . . . . . .

80-32

DOOR <LH drive vehicles> . . . . . . . . . . . . .

80-32

DOOR <RH drive vehicles>. . . . . . . . . . . . .

80-34

TRUNK (LUGGAGE COMPARTMENT)

80-36

TRUNK <LH drive vehicles> . . . . . . . . . . . .

80-36

TRUNK <RH drive vehicles> . . . . . . . . . . . .

80-37

OVERALL CONFIGURATION DIAGRAM

CONFIGURATION DIAGRAMS

80-2

OVERALL CONFIGURATION DIAGRAM

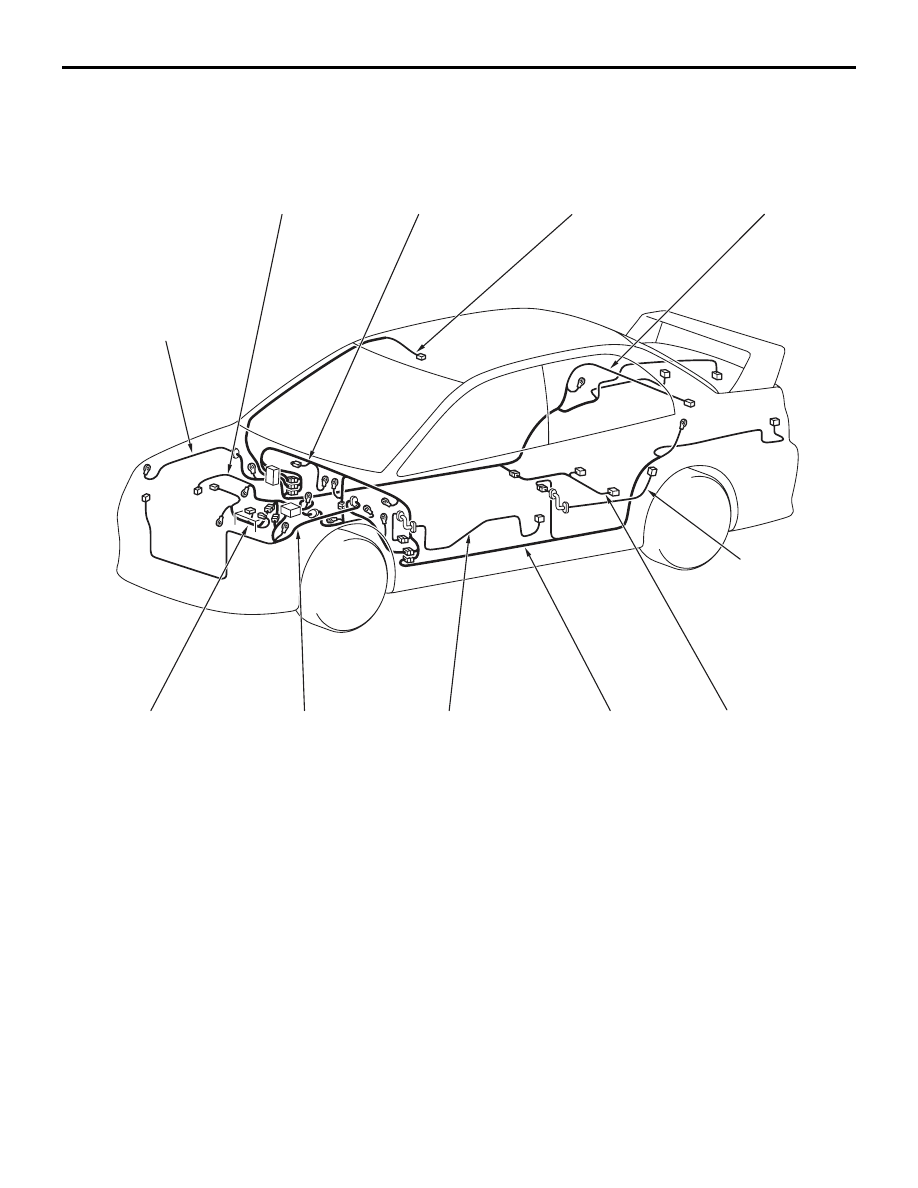

OVERALL WIRING DIAGRAM <LH drive vehicles>

M1801000101175

AC208864 AE

Control wiring
harness

Front wiring
harness (RH)

Instrument panel
wiring harness

Roof wiring
harness

Floor wiring
harness (RH)

Battery wiring
harness

Front wiring
harness (LH)

Front door
wiring harness*

Floor wiring
harness (LH)

Fuel wiring
harness

Rear door
wiring harness*

NOTE:

.

1. This illustration shows only major wiring harnesses.
2. *: also equipped at the right side.

OVERALL CONFIGURATION DIAGRAM

CONFIGURATION DIAGRAMS

80-3

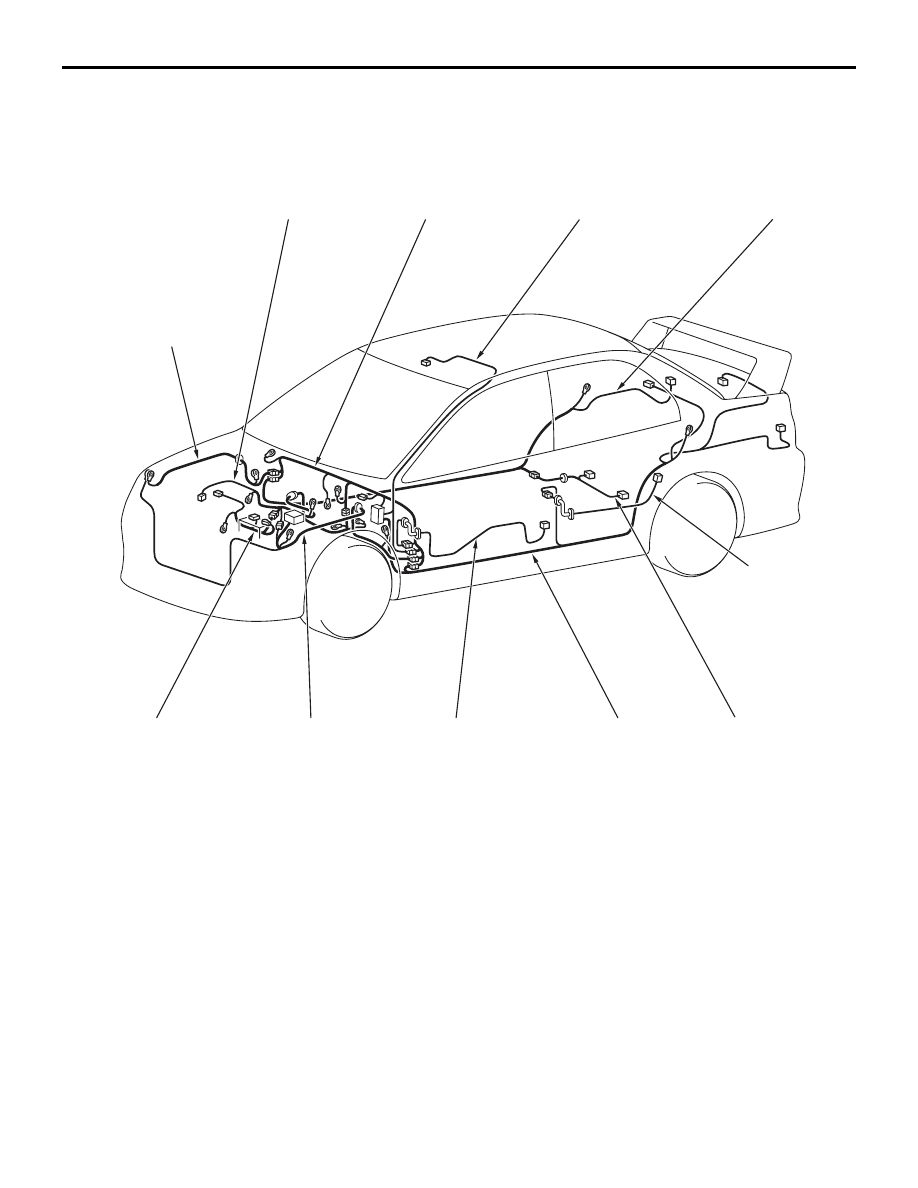

OVERALL WIRING DIAGRAM <RH drive vehicles>

M1801000101186

AC212063

AC310155AB

Control wiring
harness

Front wiring
harness (RH)

Instrument panel
wiring harness

Roof wiring
harness

Floor wiring
harness (RH)

Battery wiring
harness

Front wiring
harness (LH)

Front door
wiring harness*

Floor wiring
harness (LH)

Fuel wiring
harness

Rear door
wiring harness*

NOTE:

.

1. This illustration shows only major wiring harnesses.
2. *: also equipped at the right side.

ENGINE COMPARTMENT

CONFIGURATION DIAGRAMS

80-4

ENGINE COMPARTMENT

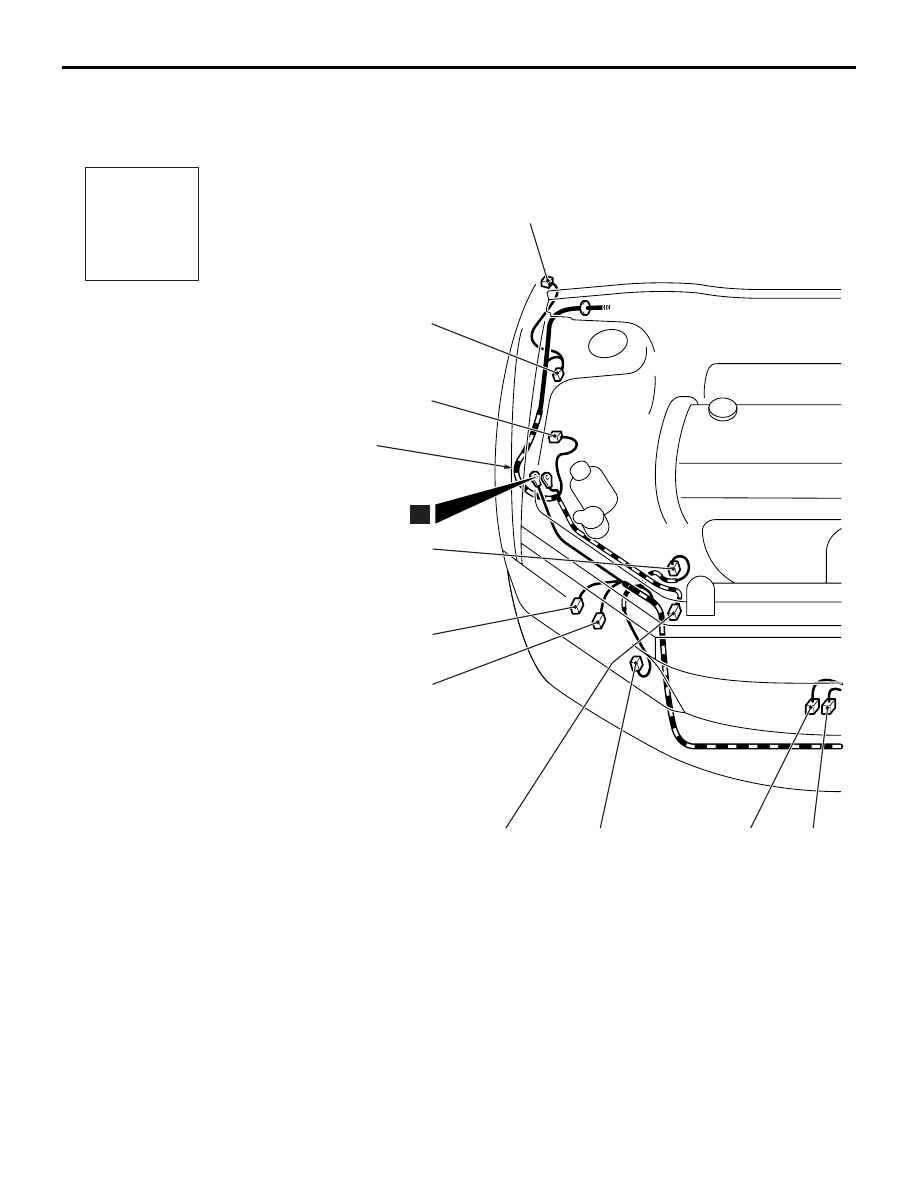

ENGINE COMPARTMENT <LH drive vehicles>

M1801000302213

AC500087

AB

Connector
symbol

A

A-01

A-25

A-40

A-27

A-36

A-34

A-35

A-21

A-37

A-39

Front wiring
harness (RH)

1

Connector colour
code
B : Black
BR : Brown
G : Green
GR : Grey
L : Blue
None : Milk white
O : Orange
R : Red
V : Violet
Y : Yellow

A-01

(2-GR)

Side turn signal lamp (RH)

A-02

(2-GR)

Side turn signal lamp (LH)

A-03

(2-B)

Wheel speed sensor (Front: LH)

A-05X (4)

Horn relay

A-06X (4)

Condenser fan relay (LO)

A-07X (4)

Condenser fan relay (HI)

A-09X (4)

Fan control relay

A-10X (11)

Front-ECU

A-11X (11)

Front-ECU

A-12

(2-B)

Front wiring harness (LH) and control
wiring harness combination

A-13

(8-B)

Front wiring harness (LH) and control
wiring harness combination

A-15

(2-B)

Headlamp (HI: LH)

A-17

(3-GR)

Fan controller

A-18

(1-B)

Horn (HI)

A-19

(1-B)

Horn (LO)
