SWS – TROUBLESHOOTING

54B-39

Check connectors (Driver’s door) E-03, (Front
passenger door) E-10, (Left-side rear door) E-106,
(Right-side rear door) E-103

Check door lock actuators of doors that are not working
(see Chap. 42  Doors)

Check connectors
(Driver’s door) C-226, C-114
(Front passenger door) C-224, C-212, C-33
(Left-side rear door) C-224, C-212, C-29, D-13
(Right-side rear door) C-224, C-215, D-03

Check the harness between the ETACS-ECU and the
dock lock actuators of the doors that are not working,
and repair

Inspection Procedure C-2

Some doors not operating, even when lock or unlock is performed

Probable Cause

There is probably a fault in the door lock actuator of the door(s) which are not
working.

• Fault in door lock actuator
• Fault in harness or connectors

NG

Repair

Replace

Repair

OK

OK

OK

NG

NG

SWS – TROUBLESHOOTING

54B-40

Inspection Procedure D-1

SWS monitor ECU check
• Ignition switch : ON
(1) ETACS-ECU
(2) Electric window module
OK: “OK” is displayed for all

SWS monitor service data
ETACS switch data
• Driver’s door : Unlock

→

lock

Item No.

Item Name

Normal state

(a) 30

Ignition SW IG1

ON

(b) 33

P/W SW enabled

Enabled

(c) 71

P/W module response

Input check*

OK: All display normal state

SWS monitor service data
(Communications data)   Door-to-door communications
• Insert probe at probe position in door-to-door

communications line. See p.54B-6 for probe position.

• Ignition switch : ON
• Electric window main switch : UP
Item No.

Item Name

Normal state

C0

Driver window UP

ON

OK: All display normal state

Check the harness between the respective electric
window motor assemblies and the electric window main
switch, and repair

To Inspection procedure A-3 No communication with
ETACS-ECU (see p.54B-28)

To Inspection procedure A-5 No communication with
electric window main switch (electric window module)
p.54B-30

Go to Inspection procedure R-2 Ignition switch (IG1)
signal not input (p.54B-96)

Replace the ETACS-ECU

Replace the electric window main switch

Replace the electric window main switch

Note :
*: Also check that the “Normal response” changes momentarily to “Input check” when the electric window main switch is
operated.

None of electric windows working

Probable Cause

This is probably due to a fault in the electric window relay, a fault in the electric
window main switch or a fault in the ETACS-ECU.

• Fault in electric window main switch
• Fault in ETACS-ECU
• Fault in harness or connectors

OK

OK

NG

OK

NG (1)

NG (2)

NG (a)

NG (b)

NG (c)

SWS – TROUBLESHOOTING

54B-41

Can the front passenger or rear passenger electric
windows all be operated with the electric window main
switch?

Check connectors E-02, E-04

Check the harness between the electric window motor
assembly (front : RH) and the electric window main
switch

Confirm the trouble symptoms

Transient problem

Go to Inspection procedure D-1 None of electric windows
working

Replace the electric window main switch

Replace the electric window motor assembly (front : RH)

SWS monitor service data check
(Communications data)  Door-do-door communications
• Insert probe at probe position in door-to-door
communications line. See p.54B-6 for probe position.
• Ignition switch : ON
• Do the following normal states appear when the electric
window main switch is operated
Item No.

Item Name

Normal state

C0

Front passenger window UP

ON

C1

Front passenger window DOWN

ON

C2

Front passenger window AUTO

ON

OK: All display normal state

Inspection Procedure D-2

Driver’s electric window not responding to electric window main
switch

Probable Cause

There is probably a fault in the electric window main switch or the driver’s
electric window motor.

• Fault in electric window main switch
• Fault in driver’s electric window motor assembly
• Fault in harness or connectors

YES

NO

NG

NG

NG

NG

Repair

Repair

OK

OK

OK

OK

SWS – TROUBLESHOOTING

54B-42

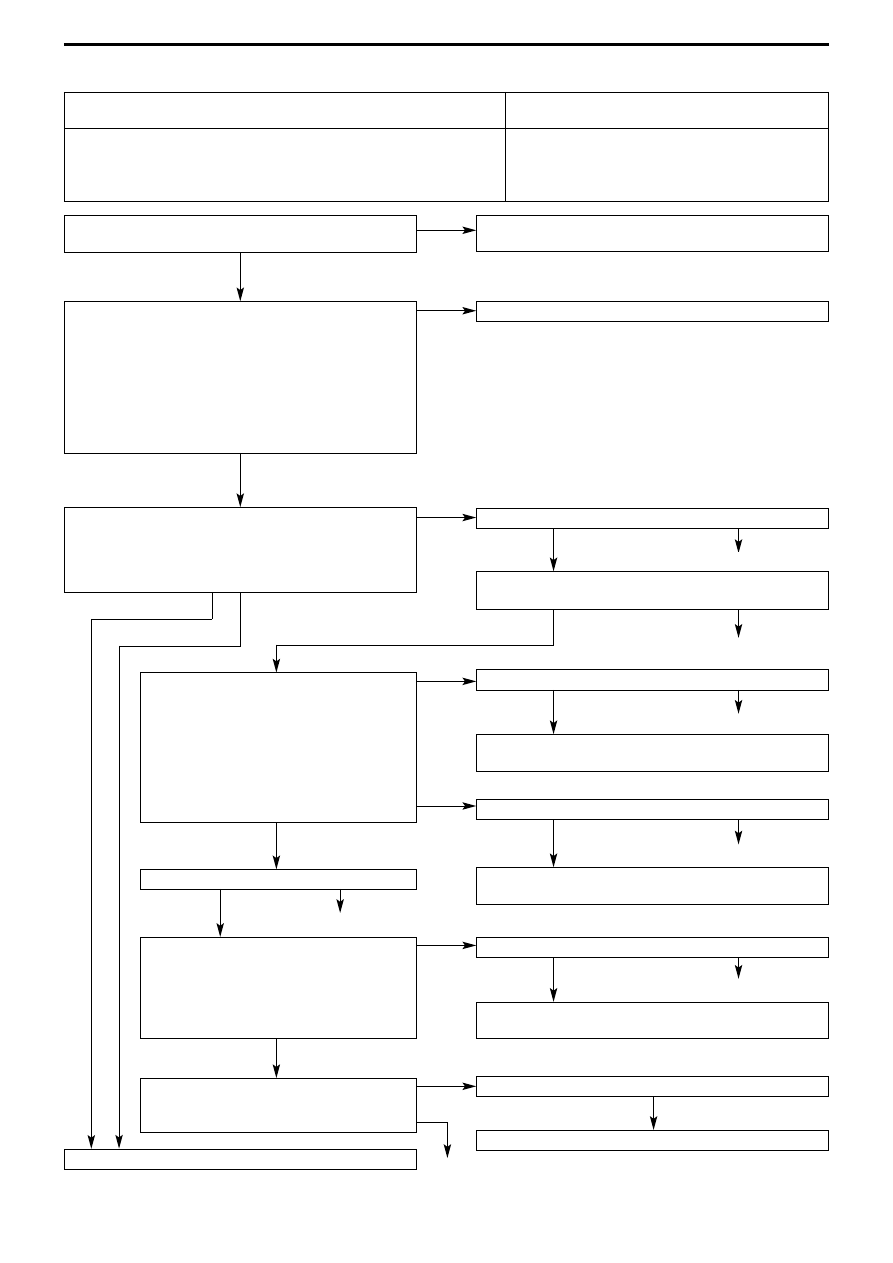

Inspection Procedure D-3

Is the lock switch of the electric window main switch
turned off?

SWS monitor service data check
(Communications data)  Door-do-door communications
• Insert probe at probe position in door-to-door

communications line. See p.54B-6 for probe position.

• Ignition switch : ON
• Electric window main switch lock : OFF
Item No.

Item Name

Normal state

CB

P/W LOCK SW

OFF

OK: All display normal state

Do any of the electric windows respond to their
switches?
NG: (1) Front  LH electric window not working

(2) Rear : RH electric window not working
(3) Rear : LH electric window not working

Measure at Electric window sub switch
(front : LH) connector E-06
• Detach the connector and measure at the

harness side

• Ignition switch : ON
(1) Voltage between 4 & body earth

OK: Battery voltage

(2) Connectivity between 1 & body earth

OK: Connectivity

Measure at Electric window motor (front :
LH) connector E-09
• Detach the connector and measure at the

harness side

• Connectivity between 5 & body earth
OK: Connectivity

Check the harness between the electric
window motor (front : LH) and the electric
window sub switch (front : LH)

Check connectors E-09

To next page

Turn off the lock switch of the electric window main
switch

Replace the electric window main switch

Check connector E-06

Check electric window sub switch (front : LH) (see Chap.
42 Doors *)

Check connectors C-210, C-33

Check the harness between the electric window sub
switch (front : LH) & junction box, and repair

Check connector C-33

Check the harness between the electric window sub
switch (front : LH) & body earth, and repair

Check connector C-33

Check the harness between the electric window motor
(front : LH) and the body earth, and repair

Confirm the trouble symptoms

Replace the electric window motor assembly (front LH)

Note * : See ’00-5 Lancer Cedia Servicing Manual (No. 1036K00)

Front passenger’s or rear passenger’s electric windows not
responding to their respective switches

Probable Cause

There is probably a fault in the electric window sub switch or the front or
rear passenger electric window motor.

• Fault in electric window sub switch
• Fault in front or rear passenger electric window

motor assembly

• Fault in harness or connectors

YES

NO

NG

NG (1)

NG (1)

NG (2)

NG (2)

NG (3)

OK

OK

OK

OK

OK

OK

OK

OK

NG

NG

NG

NG

NG

NG

NG

NG

OK

OK

NG

Repair

Repair

Repair

Repair

Replace

Repair

Repair
