Mitsubishi Lancer Evolution 7. Manual - part 404

HEATER, AIR CONDITIONER AND VENTILATION

–

On-vehicle Service

55-23

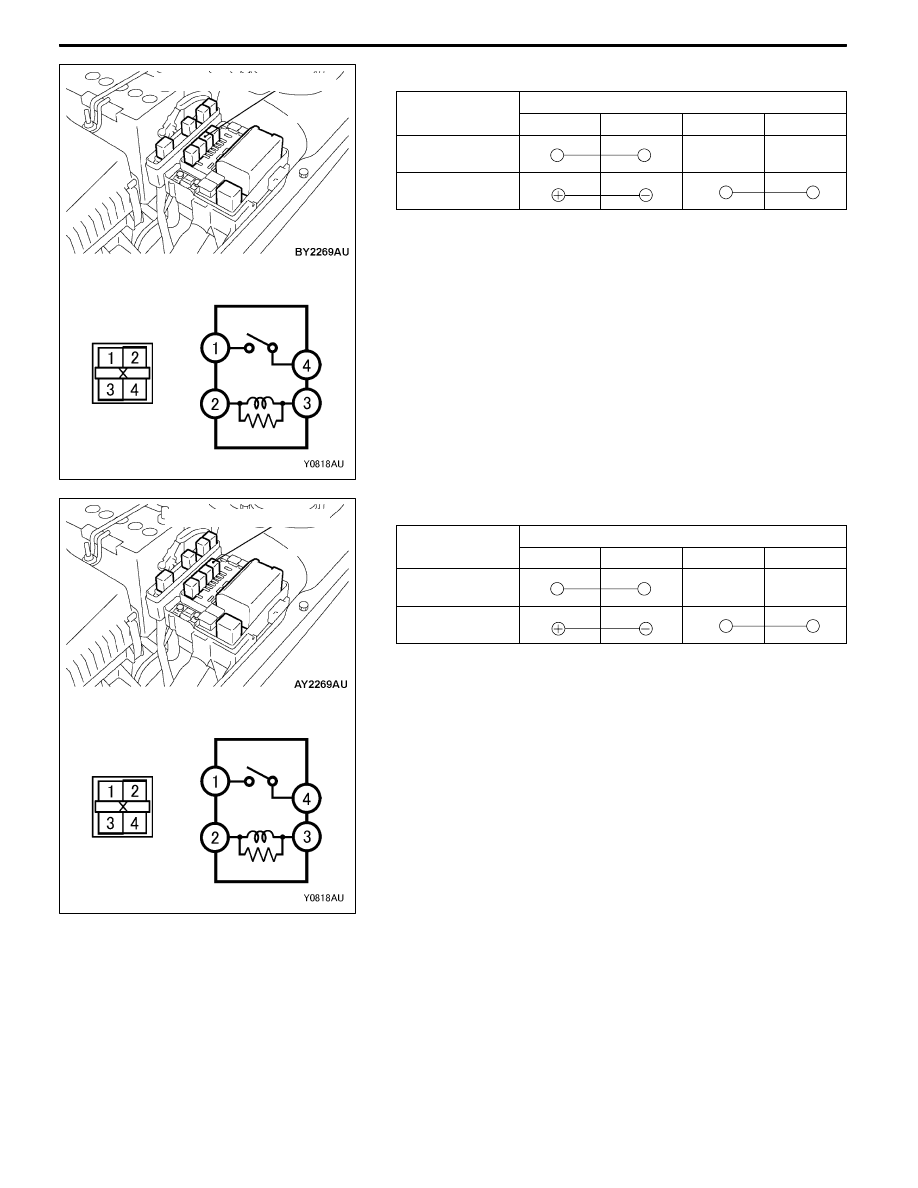

CONDENSER FAN RELAY (LO) CHECK

System voltage

Terminal No.

y

g

2

3

1

4

When current is

not supplied
When current is

supplied

CONDENSER FAN RELAY (HI) CHECK

System voltage

Terminal No.

y

g

2

3

1

4

When current is

not supplied
When current is

supplied

Condenser fan relay (LO)

Condenser fan relay (HI)

HEATER, AIR CONDITIONER AND VENTILATION

–

On-vehicle Service

55-24

IDLE-UP OPERATION CHECK

1. Set the vehicle in the pre-inspection condition:

Engine coolant temperature: 80 – 90 _C

Lamps, electric cooling fan and all accessories: OFF

2. Check that the idle speed is within the standard value.

Standard value: 850 ± 50 r/min
NOTE
The idle speed is controlled by the ISC system and should

not be adjusted.

3. The idle speed should be within the standard value when

the A/C switch is turned on and the A/C is operating.
Standard value:

850 ± 50 r/min

Heater Control Assembly

(A/C-ECU) and A/C Switch

HEATER, AIR CONDITIONER AND VENTILATION

-

55-25

HEATER CONTROL ASSEMBLY (A/C-ECU) AND A/C SWITCH

REMOVAL AND INSTALLATION

1

2

5

6

7

4

3

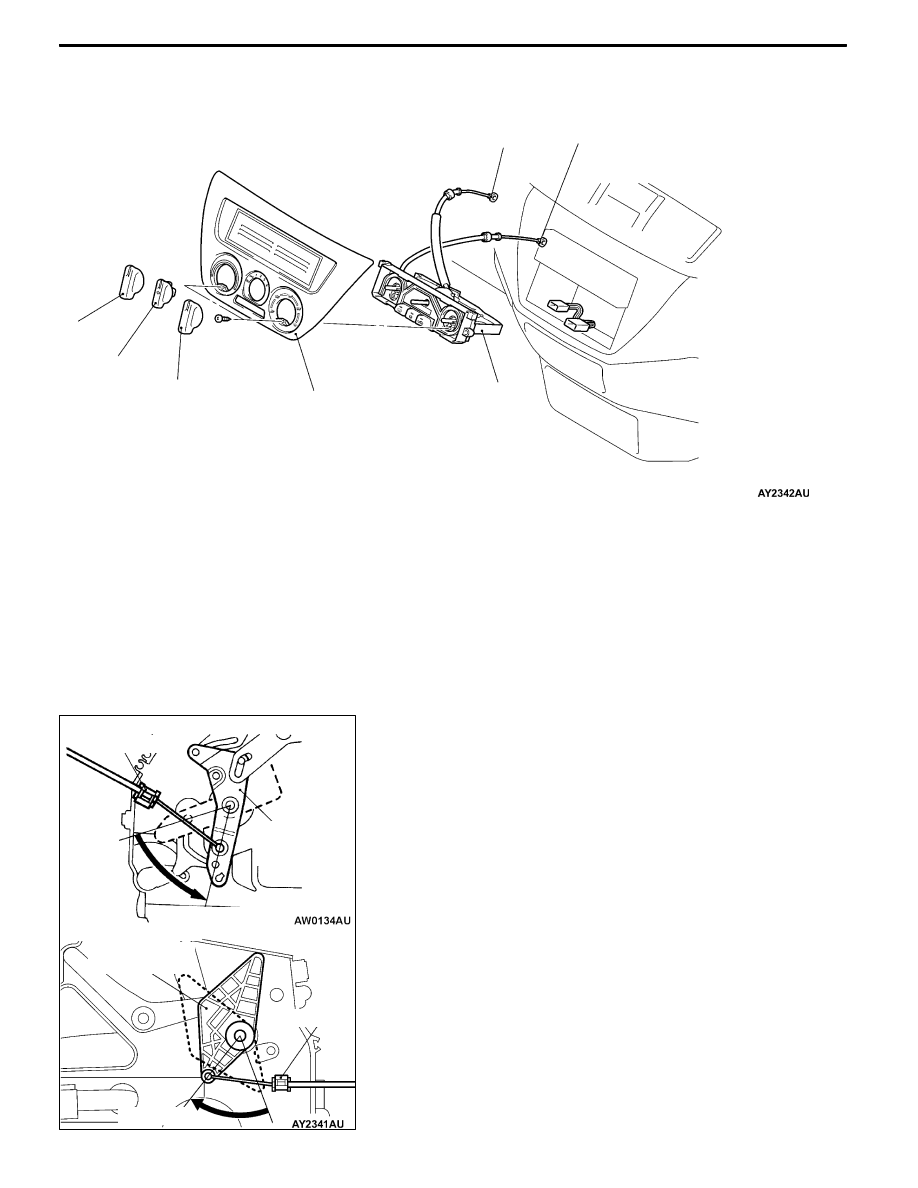

Removal steps

"

BA 1. Air mix door cable connection

"

AA 2. Blow vent switching damper cable con-

nection

3. Temperature adjustment knob

4. Air volume adjustment knob

5. Blow vent switching knob

6. Center panel

7. Control panel assembly

INSTALLATION SERVICE POINTS

"

AA BLOW VENT SWITCHING DAMPER CABLE

CONNECTION

1. Set the heater control assembly’s blow vent switching

knob to the DEF position.

2. Set the heater unit’s blow vent switching damper lever

to the DEF position (turn the damper lever as the left

sketch.) and install the cable.

3. Set the I type postion of cable to the heater unit case

and secure with a clip.

Mold locator

Blow vent

switching

damper lever

DEF position

<R.H. drive vehicles>

Blow vent switching

damper lever

<L.H. drive vehicles>

Mold locator

DEF position

Heater Control Assembly

(A/C-ECU) and A/C Switch

HEATER, AIR CONDITIONER AND VENTILATION

-

55-26

"

B

A

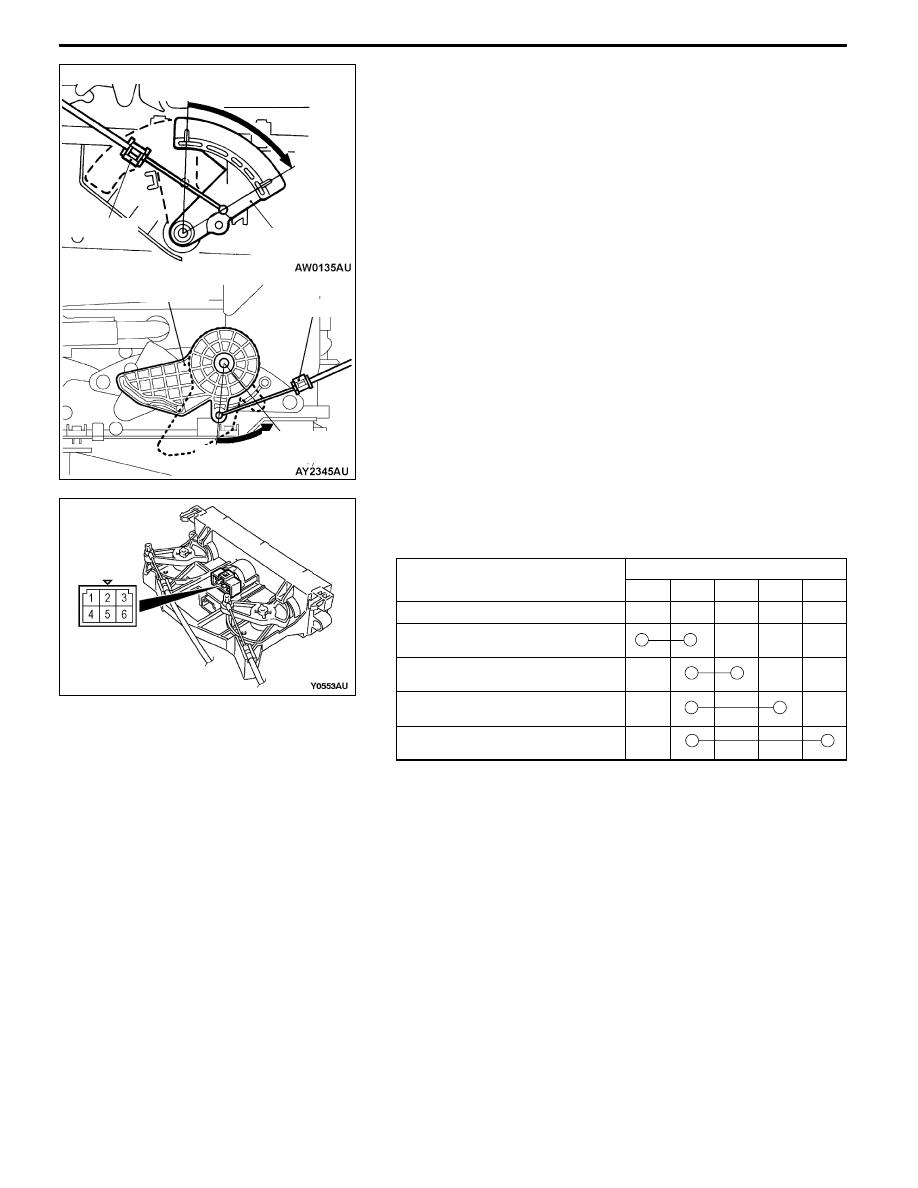

AIR MIX DOOR CABLE CONNECTION

1. Turn the heater control assembly’s temperatureadjust-

ment knob all the way to the HOT side.

2. Set the heater unit’s air mix door lever to the MAX HOT

position (turn the damper lever as the left sketch.) and

attach the cable.

3. Set the I type postion of cable to the heater unit case

and secure with a clip.

INSPECTION

Blower switch continuity check

Switch position

Terminal no.

p

1

2

4

5

6

0 (OFF)
1

2

3

4

MAX.HOT
posirion

MAX.HOT
posirion

Air mix door cable

connection

<R.H. drive vehicles>

<L.H. drive vehicles>

MAX.COOL posirion

Air mix door lever

MAX.COOL
posirion

Mold locator

Mold locator
