ABS <4WD> -

G Sensors and Steering Wheel Sensor

35B-35

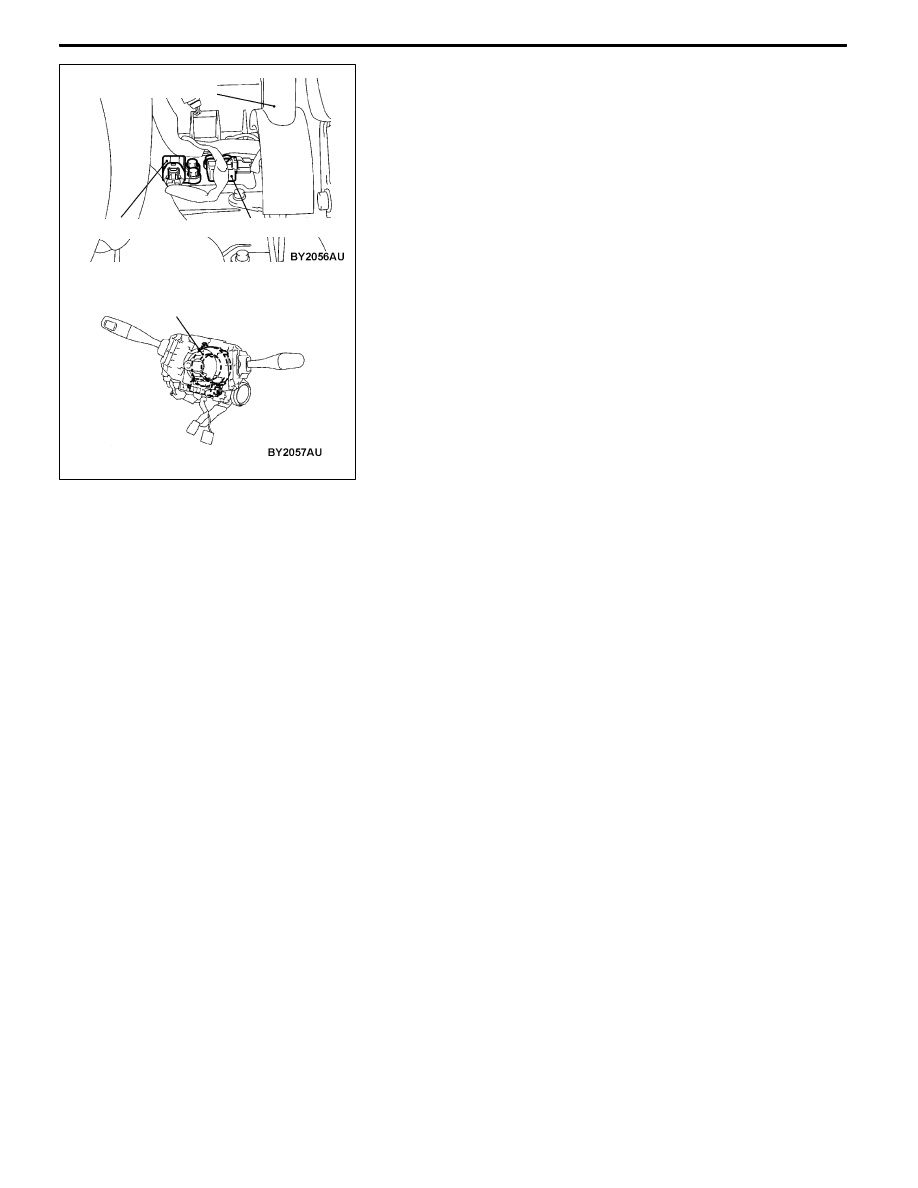

G SENSORS AND STEERING WHEEL

SENSOR

REMOVAL AND INSTALLATION

Refer to GROUP 22 - Sensor, Switch and Relay.

Parking brake lever

Lateral G sensor

Longitudinal G sensor

Steering wheel sensor

NOTES

36-1

PARKING BRAKES

CONTENTS

GENERAL INFORMATION

2

. . . . . . . . . . . . . . . . . .

SERVICE SPECIFICATIONS

2

. . . . . . . . . . . . . . . . .

LUBRICANTS

2

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

ON-VEHICLE SERVICE

3

. . . . . . . . . . . . . . . . . . . . .

Parking Brake Lever Stroke Check and

Adjustment

3

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Parking Brake Switch Check

3

. . . . . . . . . . . . . . . . . .

Lining Running-In

4

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

PARKING BRAKE LEVER

5

. . . . . . . . . . . . . . . . . .

PARKING BRAKE CABLE

6

. . . . . . . . . . . . . . . . . .

PARKING BRAKE DRUM

7

. . . . . . . . . . . . . . . . . . .

PARKING BRAKES -

General Information/Service Specifications/Lubricants

36-2

GENERAL INFORMATION

The parking brake is of a mechanical control type

acting on the rear wheels. A lever is used to apply

the parking brake.

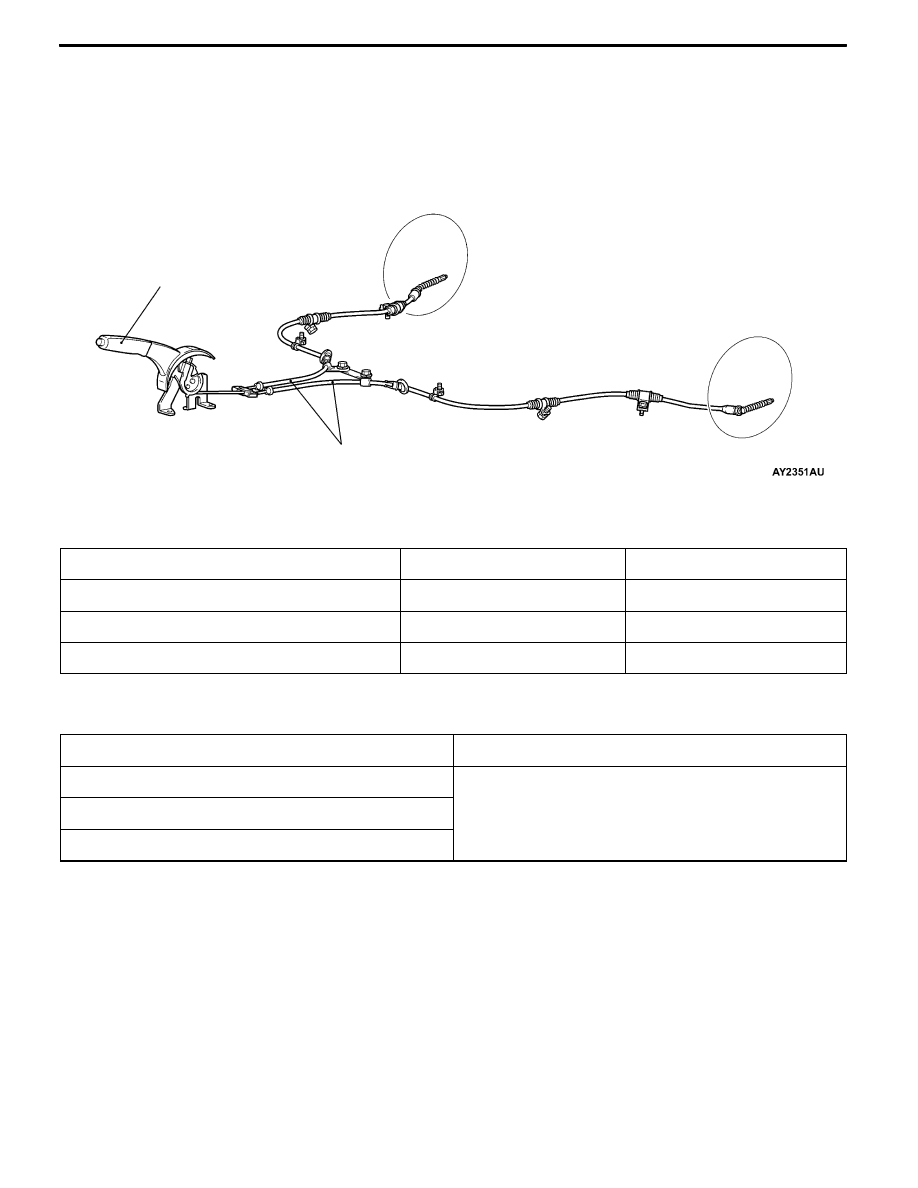

CONSTRUCTION DIAGRAM

Parking brake lever

Parking brake lever

SERVICE SPECIFICATIONS

Items

Standard value

Limit

Parking brake lever stroke

5 - 7 notches

-

Rear brake lining thickness mm

2.8

1.0

Rear drum inside diameter mm

168.0

169.0

LUBRICANTS

Items

Specified lubricants

Backing plate

Multipurpose grease

Shoe and lining assembly

Adjuster
