ABS <4WD> -

General Information/Service Specifications

35B-3

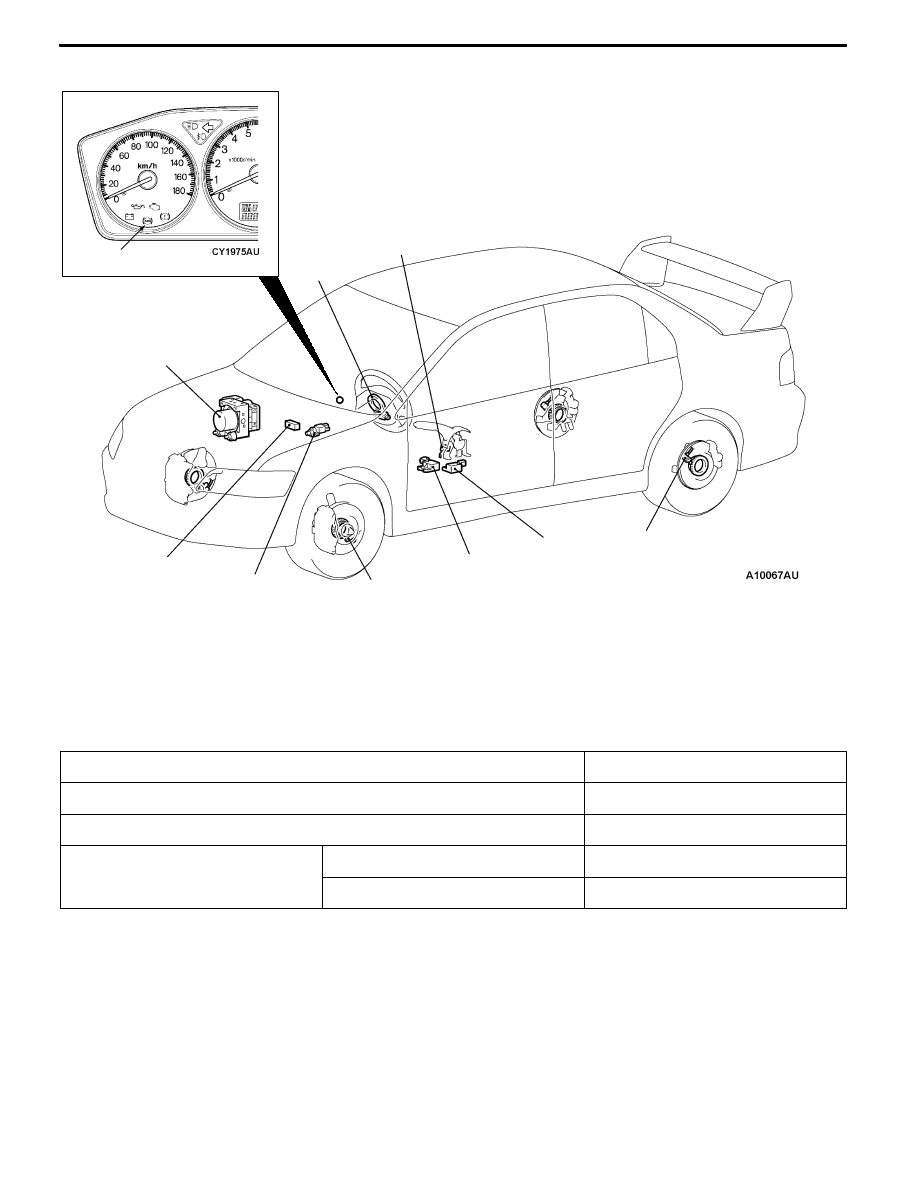

CONSTRUCTION DIAGRAM

Stop lamp

switch*

Parking brake

switch

Diagnosis

connector*

Wheel speed sensor

Wheel speed sensor

Hydraulic unit

assembly*

(integrated with

the ABS-ECU)

ABS warning lamp

Lateral G sensor

Longitudinal G sensor

Steering

wheel

sensor*

NOTE

For R.H. drive vehicles, only the position indicated by the * is symmetrical.

SERVICE SPECIFICATIONS

Items

Standard value

Wheel speed sensor internal resistance kΩ

1.24 - 1.64

Wheel speed sensor insulation resistance kΩ

100 or more

Lateral G sensor/Longitudinal G

sensor output voltage V

On stationary vehicle

2.4 - 2.6

sensor output voltage V

With front mark downward

3.4 - 3.6

ABS <4WD> -

Special Tools/Troubleshooting

35B-4

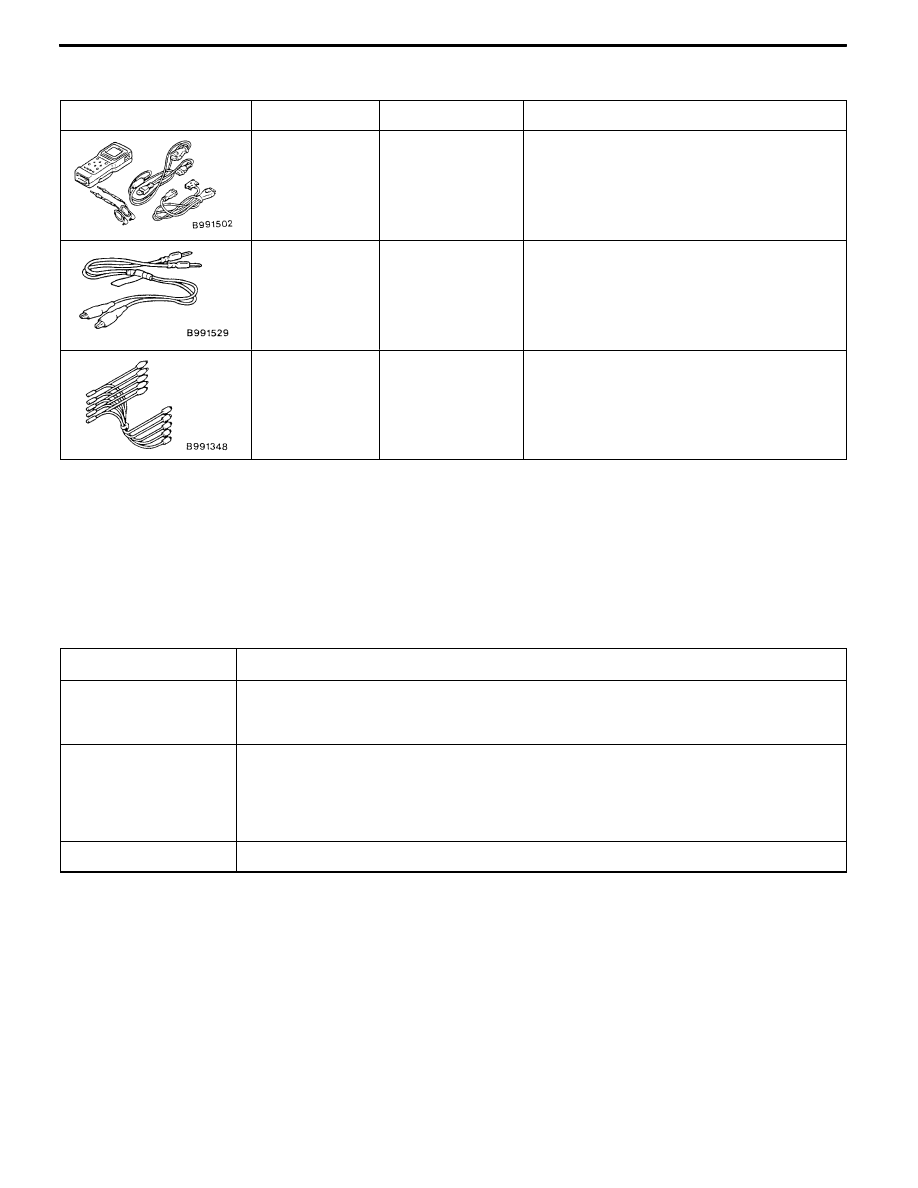

SPECIAL TOOLS

Tool

Number

Name

Use

MB991502

MUT-II sub

assembly

For checking of ABS

(Diagnosis code display when using the

MUT-II)

MB991529

Diagnosis code

check harness

For checking of ABS

(Diagnosis code display when using the ABS

warning lamp)

MB991348

Test harness set

For checking of G sensor

TROUBLESHOOTING

STANDARD FLOW OF DIAGNOSTIC TROUBLESHOOTING

Refer to GROUP 00 - How to Use Troubleshooting/Inspection Service Points.

NOTES WITH REGARD TO DIAGNOSIS

1. The phenomena listed in the following table are not abnormal.

Phenomenon

Explanation of phenomenon

System check sound

When starting the engine, a thudding sound can sometimes be heard coming from inside

the engine compartment, but this is because the system operation check is being

performed, and is not an abnormality.

ABS operation sound

1. Sound of the motor inside the ABS hydraulic unit operation. (whine)

2. Sound is the generated along with vibration of the brake pedal. (scraping)

3. When ABS operates, sound is generated from the vehicle chassis due to repeated

brake application and release.

(Thump: suspension; squeak: tyres)

System check sound

When depressing the brake pedal during driving, a shock is sometime felt.

2. For road surfaces such as snow-covered roads and gravel roads, the braking distance for vehicles

with ABS can sometimes be longer than that for other vehicles. Accordingly, advise the customer

to drive safely on such roads by lowering the vehicle speed and not being too overconfident.

3. Diagnosis detection condition can vary depending on the diagnosis code.

Make sure that checking requirements listed in the “Comment” are satisfied when checking the trouble

symptom again.

ABS <4WD> -

Troubleshooting

35B-5

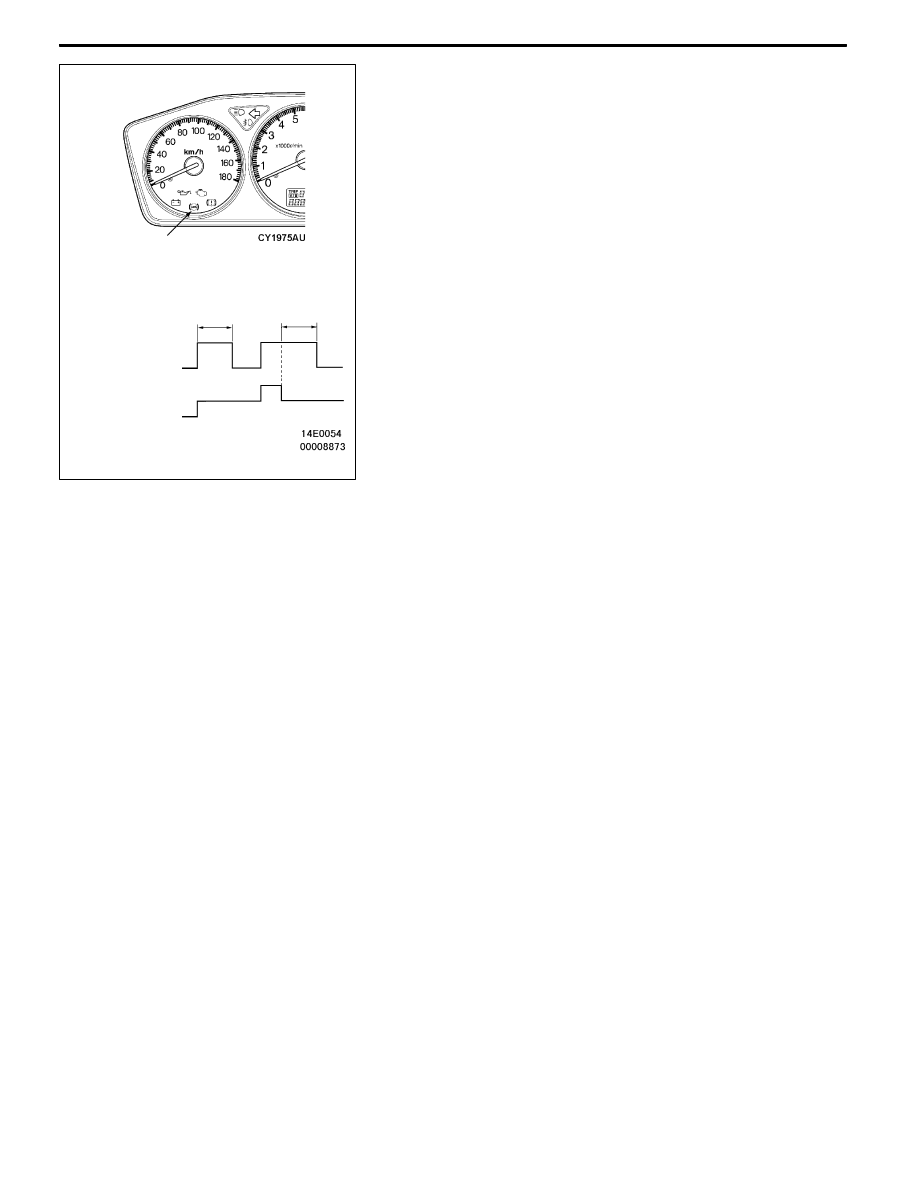

ABS WARNING LAMP INSPECTION

Check that the ABS warning lamp illuminates as follows.

1. When the ignition key is turned to “ON”, the ABS warning

lamp illuminates for approximately 3 seconds and then

switches off.

2. When the ignition key is turned to “START”, the ABS

warning lamp remains illuminated.

3. When the ignition key is turned from “START” back to

“ON”, the ABS warning lamp illuminates for approximately

3 seconds and then switches off.
NOTE

The ABS warning lamp may remain on until the vehicle

reaches a speed of several km/h. This is limited to cases

where diagnosis code Nos.21 to 24, 41 to 44, 53 or 55

have been recorded because of a previous problem

occurring. In this case, the ABS-ECU keeps the warning

lamp illuminated until the problem corresponding to that

diagnosis code can be detected.

4. If the illumination is other than the above, check the

diagnosis codes.

DIAGNOSIS FUNCTION

READING DIAGNOSIS CODES
Read a diagnosis code by the MUT-II or ABS warning lamp.

(Refer to GROUP 00 - How to Use Troubleshooting/Inspection

Service Points.)
NOTE

Connect the MUT-II to the diagnosis connector (16-pin).
ERASING DIAGNOSIS CODES
When using the MUT-II
Connect the MUT-II to the diagnosis connector (16-pin) and

erase the diagnosis code.
Caution

Turn the ignition key to the “LOCK” (OFF) position before

connecting or disconnecting the MUT-II.

Not

illuminated

ABS

warn-

ing

lamp

Illuminated

Approx. 3 s Approx. 3 s

Ignition

switch

START

ON

ACC,

ABS warning lamp

ABS <4WD> -

Troubleshooting

35B-6

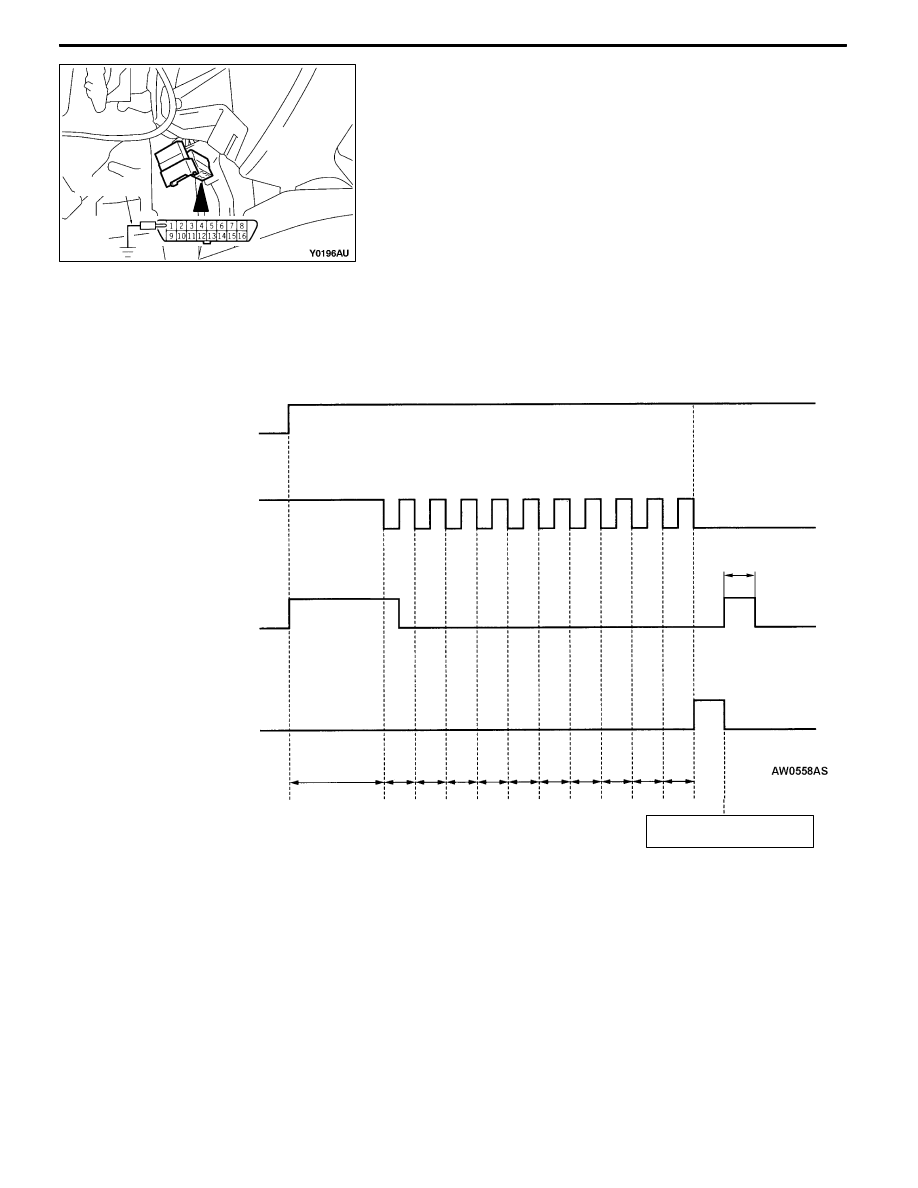

When not using the MUT-II

NOTE

If the ABS-ECU function has been stopped because of fail-safe

operation, it will not be possible to erase the diagnosis codes.

1. Stop the engine.

2. Use the special tool to earth terminal (1) (diagnosis control

terminal) of the diagnosis connector.

3. Turn on the stop lamp switch. (Depress the brake pedal.)

4. After carrying out steps 1. to 3., turn the ignition switch

to “ON”. Within 3 seconds after turning the ignition switch

to “ON”, turn off the stop lamp switch (release the brake

pedal). Then, turn the stop lamp switch on and off a

total of 10 times.

1st

2nd 3rd 4th 5th 6th 7th 8th 9th 10th

Within

1

second

Within

1

second

Within

1

second

Within

1

second

Within

1

second

Within

1

second

Within

1

second

Within

1

second

Within

1

second

Within

1

second

1 second

Ignition switch

ON

LOCK (OFF)

Stop lamp switch

ON

OFF

ABS warning lamp

ON

OFF

ABS-ECU memory

Within 3

seconds

Erasing of ABS-ECU

diagnosis codes complete.

MB991529
