Mitsubishi Eclipse / Eclipse Spyder (2000-2002). Service and repair manual - part 648

CONVERTIBLE TOP

TSB Revision

BODY

42-139

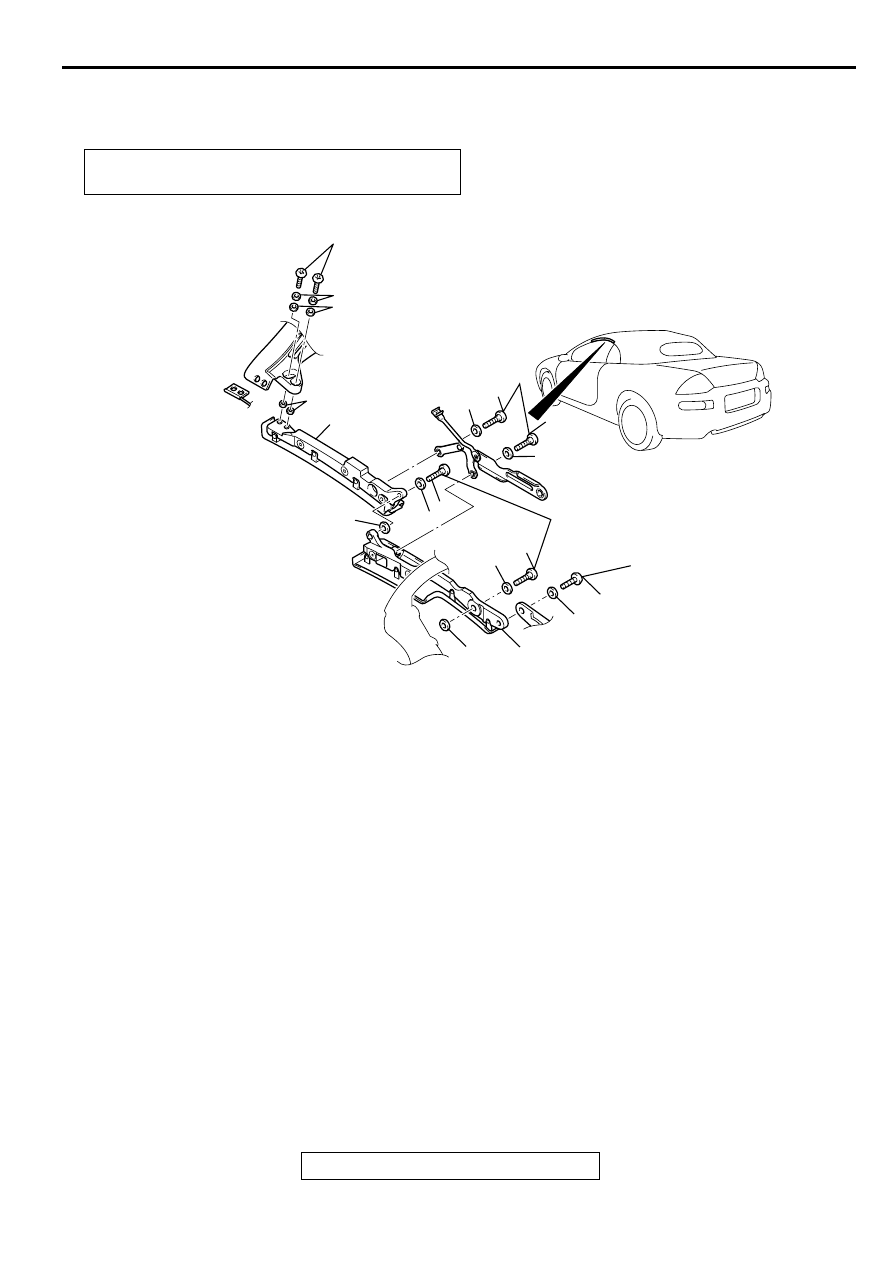

TOPSTACK FRONT RAIL AND CENTER RAIL

REMOVAL AND INSTALLATION

M1426207500022

Pre-removal Operation

•

Topstack open 1/2 way.

AC004129 AB

3

4

9

1

2

10

13

53 ± 2 N·m
39 ± 2 ft-lb

29 ± 3 N·m
22 ± 2 ft-lb

11

12

14

16

15

5

29 ± 3 N·m
22 ± 2 ft-lb

29 ± 3 N·m
22 ± 2 ft-lb

6

7

7

8

TOPSTACK FRONT RAIL ASSEMBLY
REMOVAL STEPS

•

TOPSTACK FRONT RAIL
WEATHERSTRIP HOLDER (REFER
TO

P.42-155

.)

•

CONVERTIBLE TOP ASSEMBLY
(REFER TO

P.42-131

.)

1. BOLT
2. WASHER
3 . BOLT
4. BUSHING
5. BUSHING

•

TOPSTACK SIDE STAY PAD
ASSEMBLY (REFER TO

P.42-145

.)

6. BOLT
7. WASHER
8. TOPSTACK FRONT RAIL

ASSEMBLY

TOPSTACK CENTER RAIL ASSEMBLY
REMOVAL STEPS

•

TOPSTACK CENTER RAIL
WEATHERSTRIP HOLDER (REFER
TO

P.42-155

.)

•

CONVERTIBLE TOP ASSEMBLY
(REFER TO

P.42-131

.)

9. BOLT
10. WASHER
11. BOLT
12. BUSHING
13. BOLT
14. BUSHING
15. BUSHING
16. TOPSTACK CENTER RAIL

ASSEMBLY

CONVERTIBLE TOP

TSB Revision

BODY

42-140

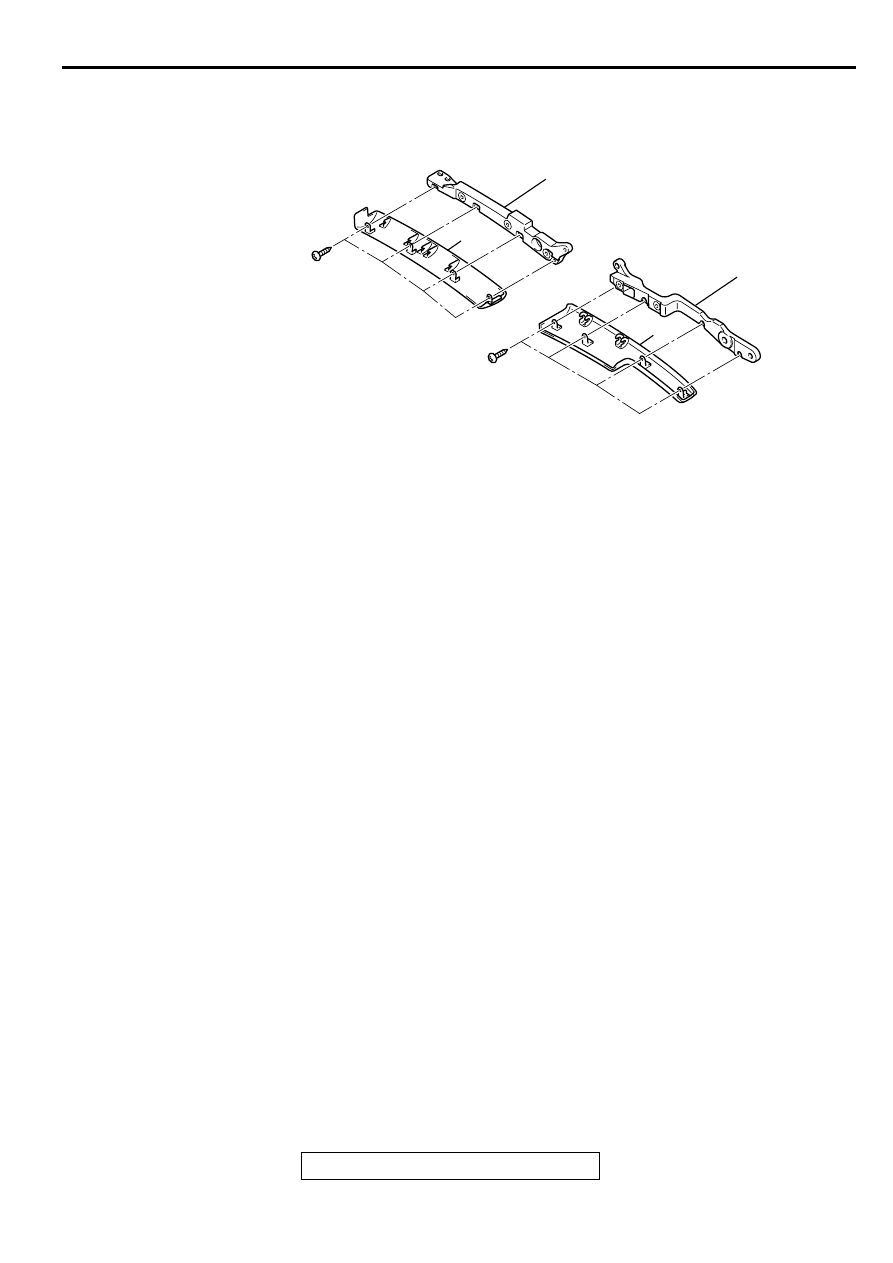

DISASSEMBLY AND REASSEMBLY

M1426209300013

AC004130AB

3

4

1

2

TOPSTACK FRONT RAIL
DISASSEMBLY STEPS
1. TOPSTACK FRONT RAIL GARNISH.
2. TOPSTACK FRONT RAIL

TOPSTACK CENTER RAIL
DISASSEMBLY STEPS
3. TOPSTACK CENTER RAIL

GARNISH.

4. TOPSTACK CENTER RAIL

CONVERTIBLE TOP

TSB Revision

BODY

42-141

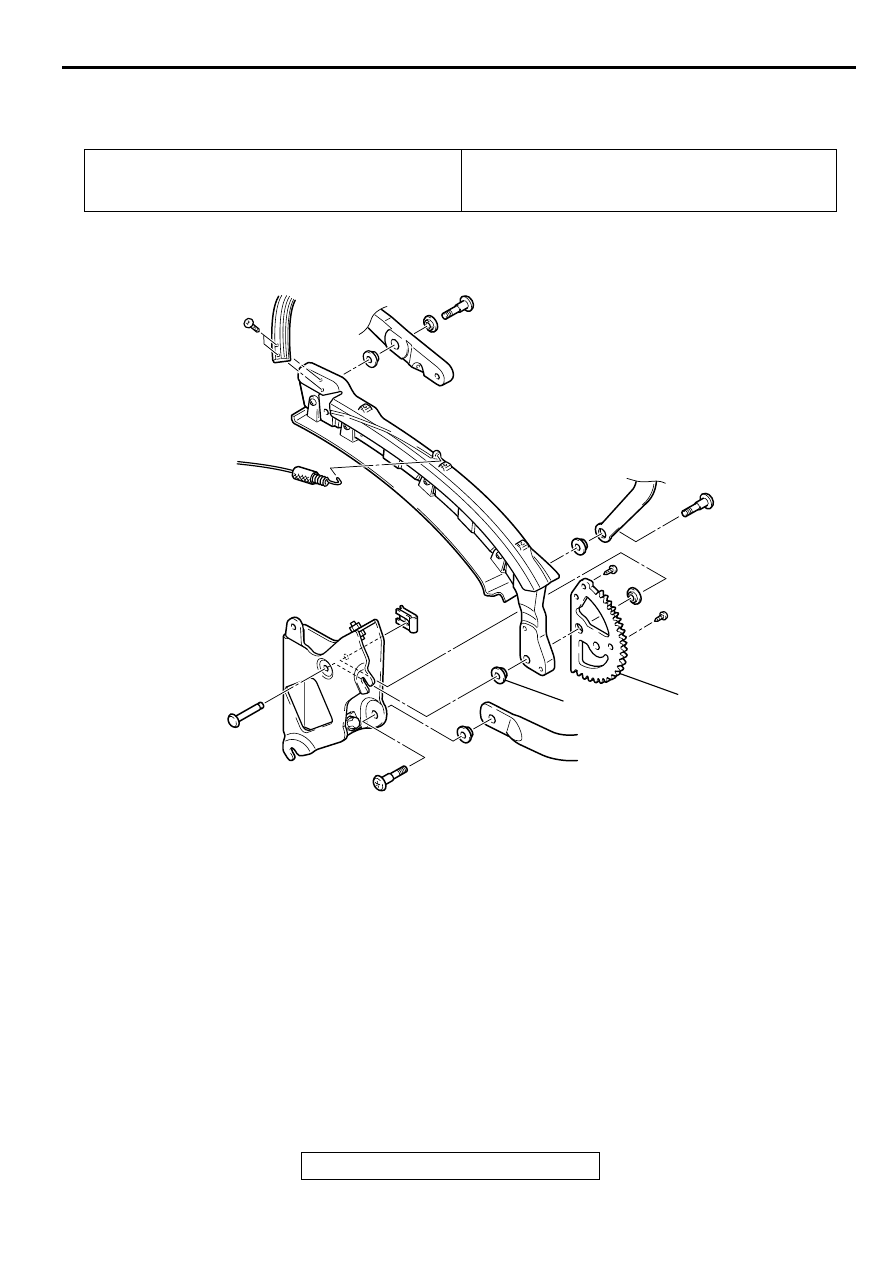

TOPSTACK REAR RAIL

REMOVAL AND INSTALLATION

M1426208100027

Pre-removal Operation

•

Completely open the convertible top.

•

Completely down the quarter window glass.

Post-installation Operation

•

Convertible top fit Adjustment (Refer to

P.42-130

.)

AC004131AB

14

REMOVAL STEPS

•

TOPSTACK REAR RAIL
WEATHERSTRIP HOLDER (REFER
TO

P.42-155

.)

•

CONVERTIBLE TOP ASSEMBLY
(REFER TO

P.42-131

.)

•

TOP COVER ASSEMBLY (REFER
TO

P.42-147

.)

1. NO.3 BOW (REFER TO

P.42-136

.)

2. SIDE CABLE ASSEMBLY
3 . BOLT
4. BUSHING
5. BOLT
6. WASHER

7. BOLT
8. BUSHING
9. BUSHING

•

TOPSTACK DRIVE MOTOR
ASSEMBLY (REFER TO

P.42-132

.)

10. RETAINER CLIP
11. PIN
12. MAIN PIVOT BASE ASSEMBLY
13. BUSHING
14. TOPSTACK DRIVE GEAR
15. BUSHING
16. TOPSTACK REAR RAIL ASSEMBLY

REMOVAL STEPS (Continued)

CONVERTIBLE TOP

TSB Revision

BODY

42-142

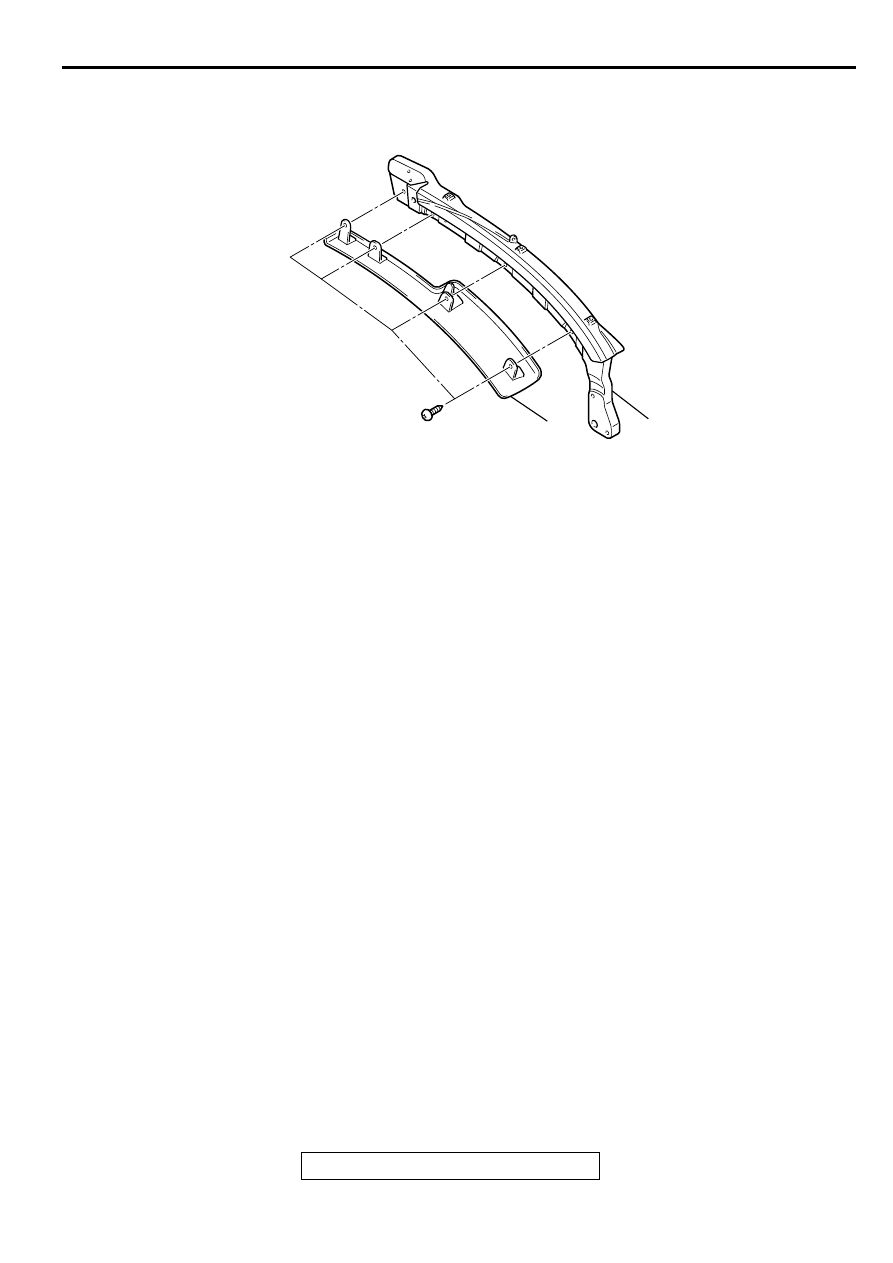

DISASSEMBLY AND REASSEMBLY

M1426209400010

AC004132

1

AB

2

DISASSEMBLY STEPS
1. TOPSTACK REAR RAIL GARNISH
2. TOPSTACK REAR RAIL
