SUNROOF ASSEMBLY

TSB Revision

BODY

42-107

12

Fully closed

Ignition switch: ON

1. Ignition switch: LOCK (OFF)
2. Sunroof switch: OPEN [Within 30 seconds after

the ignition switch is turned LOCK (OFF).]

The sunroof automatic
opens 30 seconds after
the ignition switch is
turned LOCK (OFF).

13Fully opened or

while closing

Ignition switch: ON

1. Sunroof switch: CLOSE
2. Ignition switch: LOCK (OFF)
3. Sunroof switch: TILT UP, OPEN or CLOSE

[Within 30 seconds after the ignition switch is
turned LOCK (OFF).]

The sunroof closes while
the sunroof switch is
pushed to the CLOSE
position. Then, the
sunroof does not move
when any switch is
pushed.

14

Fully closed (tilt
down)

Ignition switch: ON

1. Sunroof switch: TILT UP
2. Ignition switch: LOCK (OFF) [The ignition switch

is turned LOCK (OFF) while the sunroof switch
is automatically opening.]

The sunroof automatic
opens only 30 seconds
after the ignition switch is
turned LOCK (OFF).

15

Fully opened or
while closing

Ignition switch: ON

1. Sunroof switch: CLOSE
2. Ignition switch: LOCK (OFF) [The ignition switch

is turned LOCK (OFF) while the sunroof switch
is pushed to the CLOSE position.]

The sunroof closes while
the sunroof switch is
pushed to the CLOSE
position.

16

Fully closed

Ignition switch: ON

1. Ignition switch: LOCK (OFF)
2. Sunroof switch: OPEN [Within 30 seconds after

the ignition switch is turned LOCK (OFF).]

3. Door switch: ON [Within 30 seconds after the

ignition switch is turned LOCK (OFF).]

The sunroof automatic
opens and stops when
the door switch is LOCK
(OFF).

17

Fully closed

Ignition switch: ON

1. Ignition switch: LOCK (OFF)
2. Sunroof switch: OPEN [Within 30 seconds after

the ignition switch is turned LOCK (OFF).]

3. Door switch: ON [Within 30 seconds after the

ignition switch is turned LOCK (OFF).]

The sunroof closes while
the sunroof switch is
pushed to the CLOSE
position. Then, the
sunroof does not move
when the door switch is
ON.

18

Fully closed (tilt
down)

Ignition switch: ON

1. Ignition switch: LOCK (OFF)
2. Sunroof switch: TILT UP [Within 30 seconds

after the ignition switch is turned LOCK (OFF).]

3. Door switch: ON [Within 30 seconds after the

ignition switch is turned LOCK (OFF).]

The sunroof automatic
opens and stops when
the door switch is ON.

NO.

SUNROOF INITIAL
POSITION

SWITCH OPERATION

JUDGMENT
(NORMAL)

SUNROOF ASSEMBLY

TSB Revision

BODY

42-108

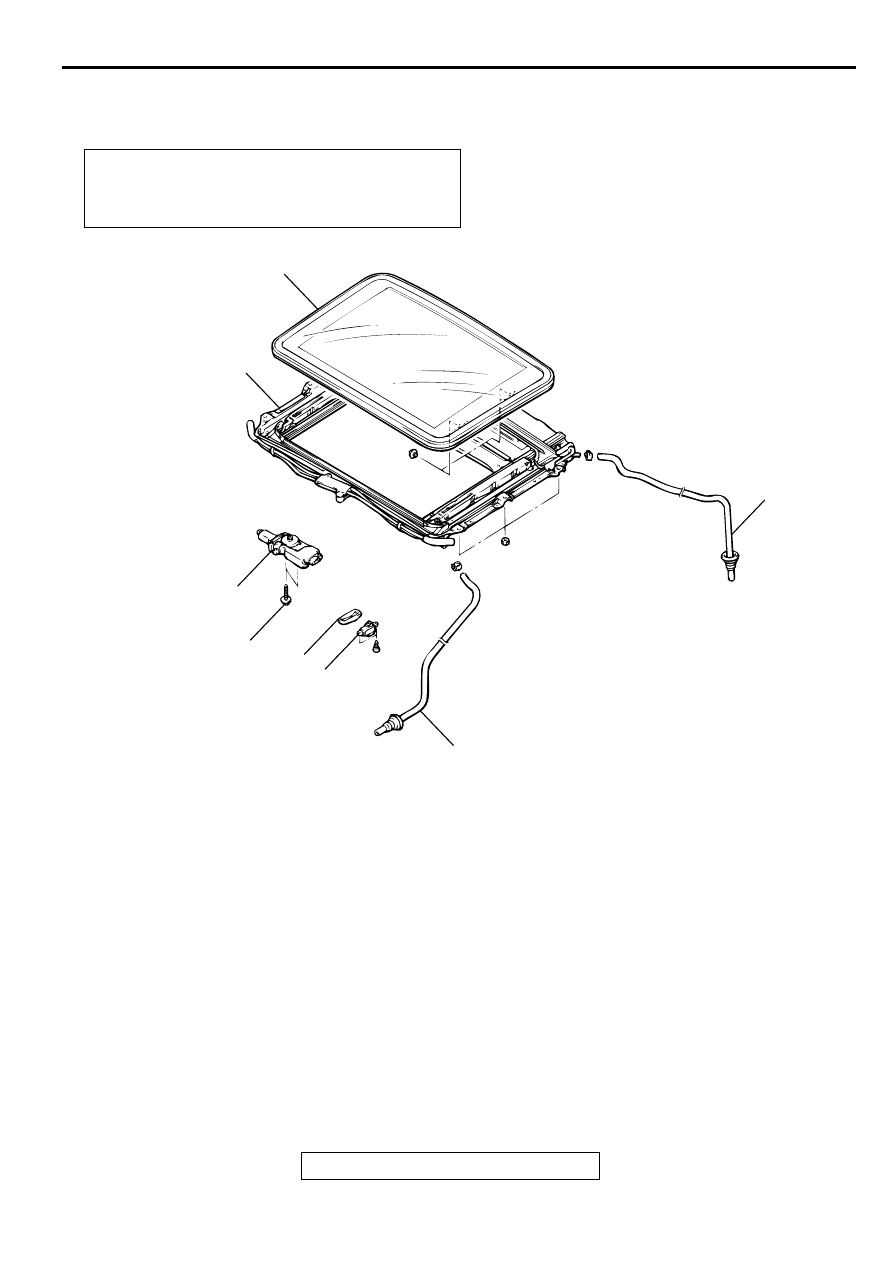

SUNROOF ASSEMBLY

REMOVAL AND INSTALLATION

M1426001200063

Post-installation Operation <Roof lid glass assembly,
Sunroof assembly>

•

Sunroof Fit Adjustment (Refer to

P.42-105

.)

•

Sunroof Water Test (Refer to

P.42-105

.)

AC004739 AB

1

2

3

4

5

6

5.4 ± 1.5 N·m
48 ± 13 in-lb

5

1. ROOF LID GLASS ASSEMBLY

SUNROOF SWITCH REMOVAL
STEPS

2. SUNROOF SWITCH COVER

•

HEADLINING (REFER TO GROUP
52A

P.52A-14

.)

3. SUNROOF SWITCH

SUNROOF MOTOR REMOVAL
STEPS

•

HEADLINING (REFER TO GROUP
52A

P.52A-14

.)

<<A>> >>B<<

4. SUNROOF MOTOR ASSEMBLY

DRAIN HOSE REMOVAL STEPS

•

 FRONT SIDE AIR DAM (FRONT
DRAIN HOSE.) (REFER TO

P.42-9

.)

•

HEADLINING (REFER TO GROUP
52A

P.52A-14

.)

•

SPLASH SHIELD (FRONT DRAIN
HOSE.) (REFER TO

P.42-9

.)

<<B>> >>A<<

5. DRAIN HOSE

SUNROOF ASSEMBLY REMOVAL
STEPS

2. SUNROOF SWITCH COVER

•

HEADLINING (REFER TO GROUP
52A

P.52A-14

.)

<<A>> >>B<<

4. SUNROOF MOTOR ASSEMBLY
5. DRAIN HOSE CONNECTION
6. SUNROOF ASSEMBLY

SUNROOF ASSEMBLY

TSB Revision

BODY

42-109

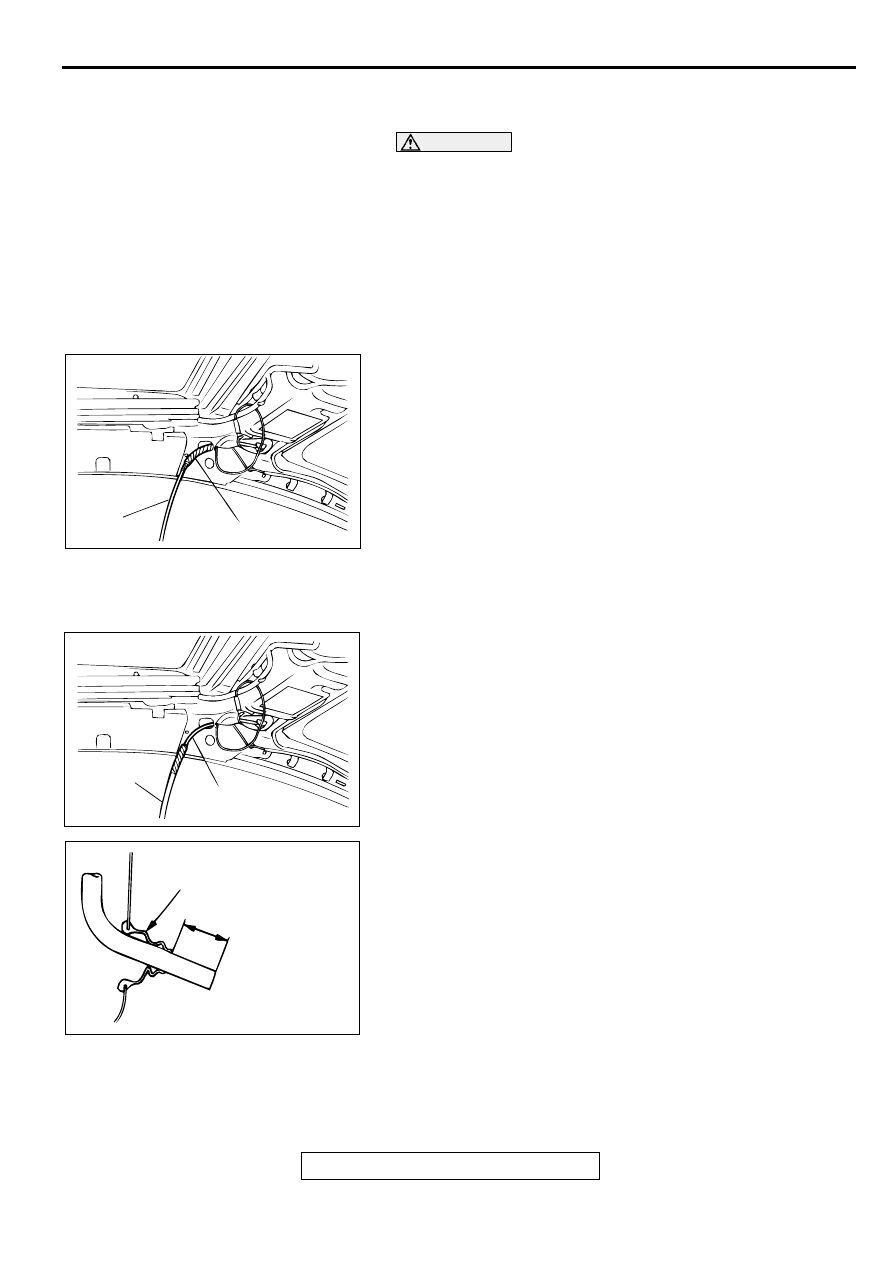

REMOVAL SERVICE POINTS

<<A>> SUNROOF MOTOR REMOVAL

CAUTION

Always close the roof lid glass fully before removing the
sunroof motor. If the fully-closed positions of the roof lid
glass and the sunroof motor are not the same, the sunroof
will not operate properly.

NOTE: If there is a problem with the sunroof motor so that the
roof lid glass cannot close fully, use an Allen wrench to turn the
gear section of the sunroof motor to fully close the roof lid
glass.

<<B>> DRAIN HOSE REMOVAL
Tie a cord to the end of the drain hose, and wind tape around
the tie until it is smooth. Then pull the drain hose out into the
wheel housing.

INSTALLATION SERVICE POINTS

>>A<< DRAIN HOSE INSTALLATION
1. Tie the cord that was used during removal to the end of the

drain hose, and wind tape around it until it is smooth.

2. Pull the cord to pull through the drain hose.

3. Install the grommet, and then position the drain hose so that

it protrudes from the grommet as shown in the illustration.

AC000513AB

CORD

DRAIN HOSE

AC000514

CORD

DRAIN HOSE

AB

AC002392

GROMMET

25 mm (1.0 in)
(FRONT SIDE, REAR SIDE RH)
25 ± 3 mm (1.0 ± 0.1 in)
(REAR SIDE LH)

AB

SUNROOF ASSEMBLY

TSB Revision

BODY

42-110

>>B<< SUNROOF MOTOR ASSEMBLY INSTALLATION
If the sunroof motor assembly is out of its fully closed position,
adjust the motor position by the following steps before
installment.
1. Remove the sunroof motor assembly without disconnecting

the sunroof motor assembly connector.

2. Close the sunroof lid glass fully.

3. Push the sunroof close switch until the sunroof motor

assembly stops turning. Repeat this operation until the
motor does not turn at all. Then install the motor assembly to
the roof.

NOTE: When the sunroof motor assembly does not turn at
all, the sunroof-ECU will return to its default condition.

 INSPECTION

M1426001300071

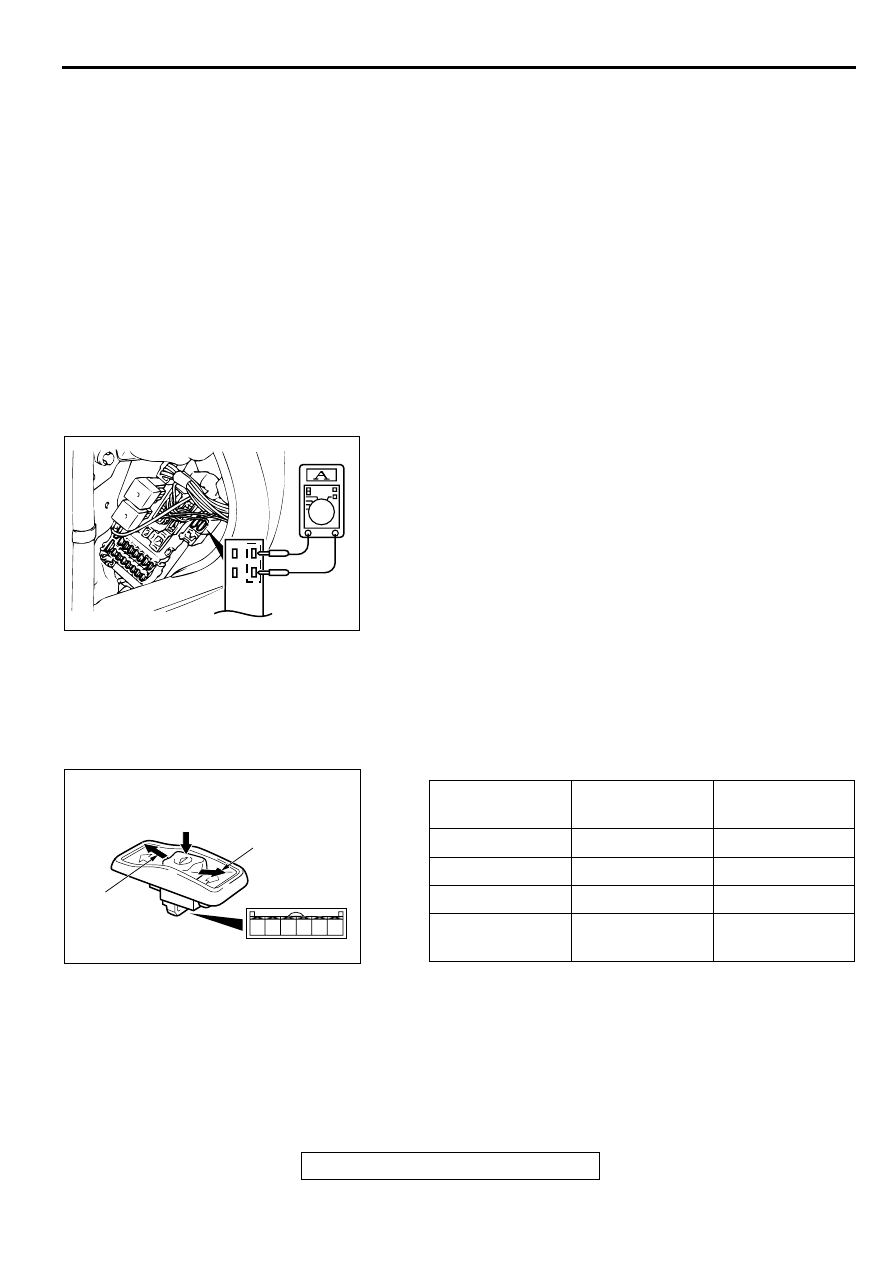

ROOF LID GLASS OPERATION CURRENT CHECK

1. Remove the sunroof fuse and connect an ammeter as

shown in the illustration.

2. Press the sunroof switch to operate the sunroof, and then

measure the operation current while the roof lid glass is
moving (except when the sunroof starts to operate, when it
is fully open, when it is fully closed and when it is fully tilted
up).

Standard value: 10 A or less [at 20

°

C (68

°

F)]

3. If the operation current is outside the standard value, check

the following points.

•

Installation condition, warping or jamming of sunroof
assembly

•

Sticking of drive cable

•

Tilt of roof lid glass

SUNROOF SWITCH CONTINUITY  CHECK

AC002356AB

JUNCTION BLOCK

SWITCH
POSITION

TESTER
CONNECTION

SPECIFIED
CONDITION

Open

4

−

 5

Continuity

Off



−

No Continuity

Tilt up

3

−

 4

Continuity

Slide closed, Tilt
down

4

−

 6

Continuity

6

5

4

3

2

1

ACX02402 AB

OPEN

UP

CLOSE/
DOWN
