Mitsubishi Eclipse / Eclipse Spyder (2000-2002). Service and repair manual - part 622

QUARTER WINDOW GLASS AND REGULATOR ASSEMBLY

TSB Revision

BODY

42-35

STEP 3. Check the power window main switch continuity.
(1) Exchange the power window main switch with one in good

condition to check that the quarter window glass operates
properly. (Refer to

P.42-71

.)

(2) If normal operates can not be seen, replace the convertible

top control module. (Refer to

P.42-157

.)

Q: Is the power window main switch damaged?

YES : Replace it, then go to Step 4.
NO :  Go to Step 4.

STEP 4. Check symptoms.

Q: Does the quarter windows open and close normally?

YES : This diagnosis is complete.
NO :  Return to Step 1.

QUARTER WINDOW GLASS AND REGULATOR ASSEMBLY

TSB Revision

BODY

42-36

INSPECTION PROCEDURE 3: Only the quarter window <RH> does not open and close.

AC003734AB

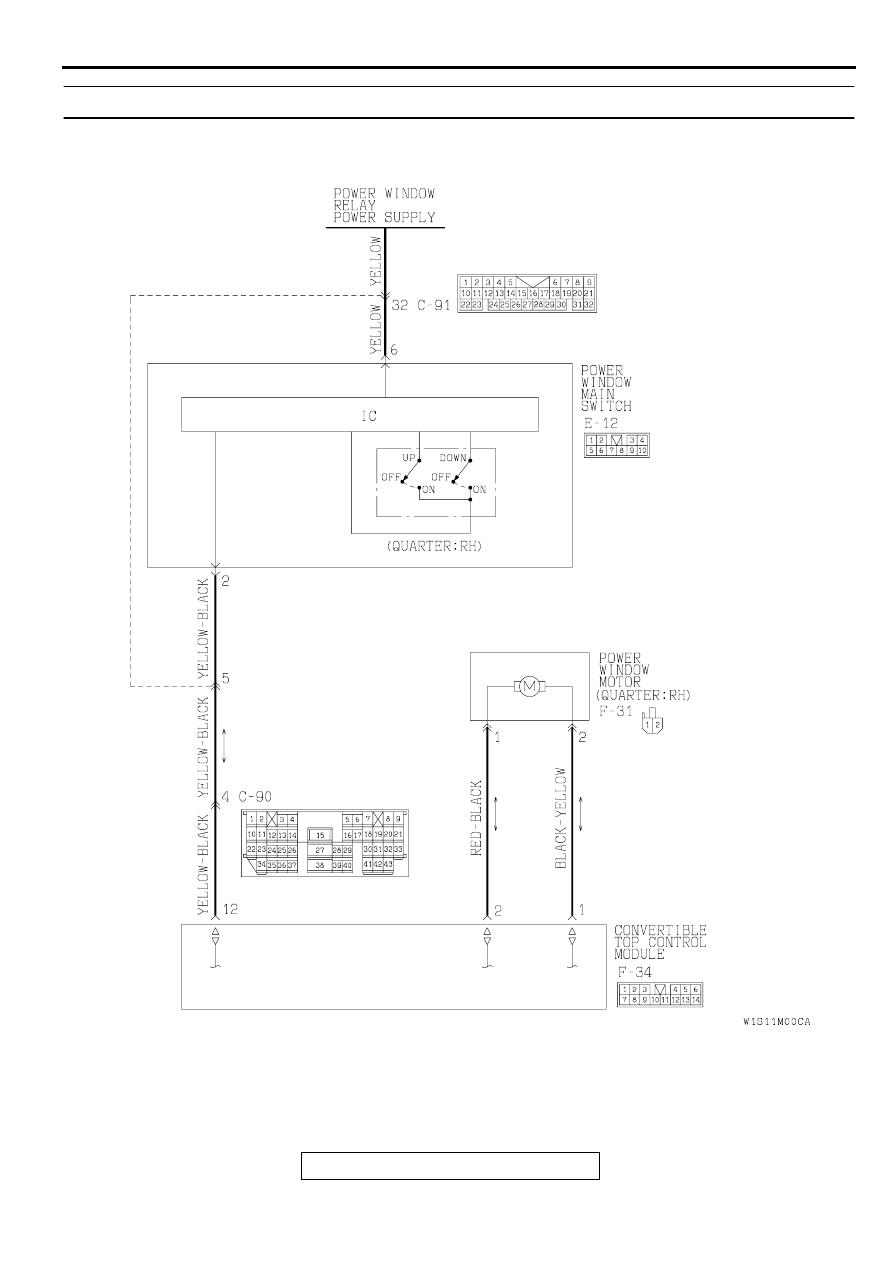

Quarter Window Regulater Motor <RH> Drive Circuit

QUARTER WINDOW GLASS AND REGULATOR ASSEMBLY

TSB Revision

BODY

42-37

CIRCUIT OPERATION

•

When the power window main switch is operated,
signal is sent to the convertible top control
module in order to operate the quarter window
regulator motor to open/close the quarter window.

TECHNICAL DESCRIPTION (COMMENT)

•

The cause may be a malfunction of the quarter
window regulator motor <RH> drive circuit.

TROUBLESHOOTING HINTS

•

Malfunction of the power window main switch

•

Malfunction of the quarter window regulator
motor assembly <RH>

•

Damaged harness wires or connectors

DIAGNOSIS

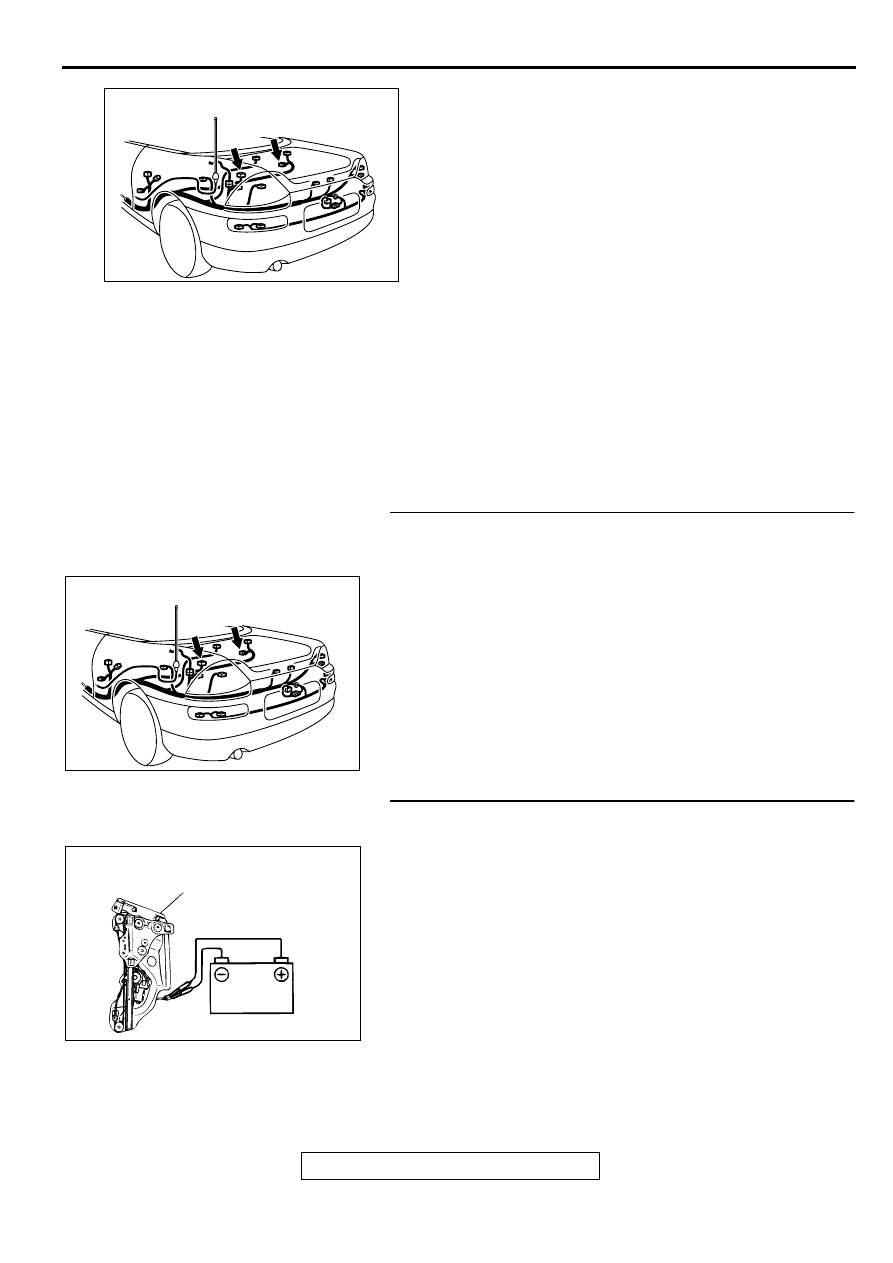

STEP 1. Check harness wires between convertible top
control module connector F-34 and quarter window
regulator motor connector F-31.
Q: Are there any damaged wires between convertible top

control module connector F-34 and quarter window
regulator motor connector F-31?
YES : Replace it, then go to Step 4.
NO :  Go to Step 2.

STEP 2. Check the quarter window regulator motor <RH>
operation.
(1) Check that the motor runs smoothly when the battery is

connected directly to the motor terminals.

(2) Furthermore, check that the motor operates in reverse

when the terminal connections are reversed. (Refer to

P.42-

40

.)

Q: Is the quarter window regulator motor <RH> damaged?

YES : Replace it, then go to Step 4.
NO :  Go to Step 3.

AC003848AD

CONNECTOR: F-31, F-34

F-34

F-31

AC003848AD

CONNECTOR: F-31, F-34

F-34

F-31

AC003346

QUARTER WINDOW

REGULATOR ASSEMBLY

AB

QUARTER WINDOW GLASS AND REGULATOR ASSEMBLY

TSB Revision

BODY

42-38

STEP 3. Check the power window main switch continuity.
(1) Exchange the power window main switch with one in good

condition to check that the quarter window glass operates
properly. (Refer to

P.42-71

.)

(2) If normal operates can not be seen, replace the convertible

top control module. (Refer to

P.42-157

.)

Q: Is the power window main switch damaged?

YES : Replace it, then go to Step 4.
NO :  Go to Step 4.

STEP 4. Check symptoms.

Q: Does the quarter windows open and close normally?

YES : This diagnosis is complete.
NO :  Return to Step 1.

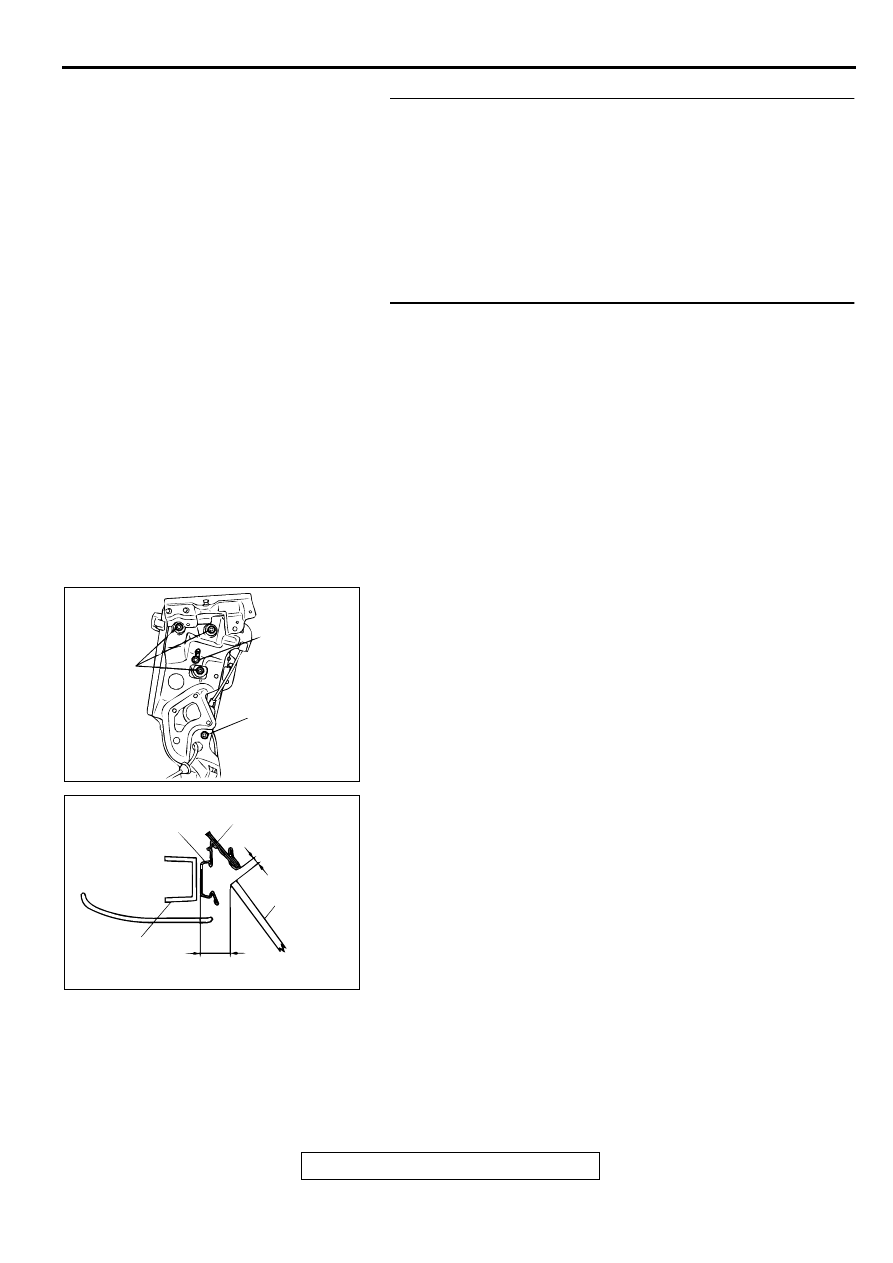

ON-VEHICLE SERVICE

QUARTER WINDOW GLASS ADJUSTMENT

M1422005800021

1. Remove the quarter lower trim. (Refer to GROUP 52A

P.52A-10

.)

2. Remove the topstack rear rail weatherstrip. (Refer to

P.42-

155

.)

3. Loosen the bolts and nuts of the following parts.

•

Quarter window regulator assembly

•

Glass carrier plate

•

Up-stop

4. Tighten the glass carrier plate mounting nuts so that the gap

between the quarter window glass and topstack rear rail
weatherstrip holder meets the value shown.

5. Using the quarter window regulator assembly adjusting bolt,

adjust so that the gap between the quarter window glass
and topstack rear rail weatherstrip holder meets the value
shown.

AC003341AB

GLASS
CARRIER
PLATE
MOUNTING
NUTS

UP-STOP
BOLT

QUARTER
WINDOW
REGULATOR
ASSEMBLY
ADJUSTING
BOLT

AC003342

REAR RAIL
WEATHERSTRIP
HOLDER

TOP COVER

REAR RAIL

5 mm (0.20 in)

QUAERTER
WINDOW
GLASS

AB

20 mm (0.80 in)
