A/T FAULTY OPERATION PREVENTION MECHANISM DIAGNOSIS

TSB Revision

AUTOMATIC TRANSAXLE

23A-328

INSPECTION PROCEDURE 2: Selector Lever cannot be Moved from "P" to "R" with Brake Pedal
Depressed when Ignition Key is at Positions other than "LOCK" (OFF).

TECHNICAL DESCRIPTION (COMMENT)

•

Selector lever assembly, shift lock cable, key
interlock cable, transmission control cable or lock
cam may be defective.

TROUBLESHOOTING HINTS

•

Malfunction of selector lever assembly

•

Malfunction of shift lock cable

•

Malfunction of key interlock cable

•

Malfunction of transmission control cable

•

Malfunction of lock cam

DIAGNOSIS
Check items described in the column
"Troubleshooting Hints." When the brake pedal is
depressed with the ignition key at other positions
than "LOCK" (OFF), check that the selector lever can
be moved from "P" position to "R" position.

M1232002200038

INSPECTION PROCEDURE 3:  Selector Lever can be Moved from "P" to "R" with Brake Padal
Depressed when Ignition Key is at "LOCK" (OFF) Position.

TECHNICAL DESCRIPTION (COMMENT)

•

Key interlock cable or lock cam may be defective.

TROUBLESHOOTING HINTS

•

Malfunction of lock cam

•

Malfunction of shift lock cable

DIAGNOSIS
Check items described in the column
"Troubleshooting Hints." When the brake pedal is
depressed with the ignition key at the "LOCK" (OFF),
check that the selector lever can not be moved from
"P" position to "R" position.

M1232002300035

INSPECTION PROCEDURE 4: Selector Lever cannot be Moved from "P" to "R" Smoothly.

TECHNICAL DESCRIPTION (COMMENT)

•

Key interlock cable, shift lock cable, lock cam or
selector lever assembly may be defective.

TROUBLESHOOTING HINTS

•

Malfunction of key interlock cable

•

Malfunction of shift lock cable

•

Malfunction of lock cam

•

Malfunction of selector lever assembly

DIAGNOSIS
Check items described in the column
"Troubleshooting Hints." Check that the selector
lever can be moved from "P" position to "R" position
smoothly.

M1232002400032

A/T FAULTY OPERATION PREVENTION MECHANISM DIAGNOSIS

TSB Revision

AUTOMATIC TRANSAXLE

23A-329

 INSPECTION PROCEDURE 5: Selector Lever cannot be Moved from "R" to "P".

TECHNICAL DESCRIPTION (COMMENT)

•

Selector lever assembly or transmission control
cable may be defective.

TROUBLESHOOTING HINTS

•

Malfunction of selector lever assembly

•

Malfunction of transmission control cable

DIAGNOSIS
Check items described in the column
"Troubleshooting Hints." Check that the selector
lever can be moved from "R" position to "P" position.

M1232002500039

 INSPECTION PROCEDURE 6: Ignition Key cannot be Turned to "LOCK" (OFF) Position when Selector
Lever is at "P" Position.

TECHNICAL DESCRIPTION (COMMENT)

•

Lock cam, key cylinder cover or key interlock
cable may be defective.

TROUBLESHOOTING HINTS

•

Malfunction of lock cam

•

Malfunction of key interlock cable

•

Malfunction of key cylinder slider

DIAGNOSIS
Check items described in the column
"Troubleshooting Hints." Check that the ignition key
can not be turned to the "LOCK" (OFF) position with
the selector lever at "P" position.

M1232002600036

INSPECTION PROCEDURE 7: Ignition Key can be Turned to "LOCK" (OFF) Position when Selector
Lever is at Positions other than "P."

TECHNICAL DESCRIPTION (COMMENT)

•

Lock cam, key cylinder cover or key interlock
cable may be defective.

TROUBLESHOOTING HINTS

•

Malfunction of lock cam

•

Malfunction of key cylinder cover

•

Malfunction of key interlock cable

DIAGNOSIS
Check items described in the column
"Troubleshooting Hints." Check that the ignition key
can not be turned to the "LOCK" (OFF) position with
the selector lever at any position other than "P."

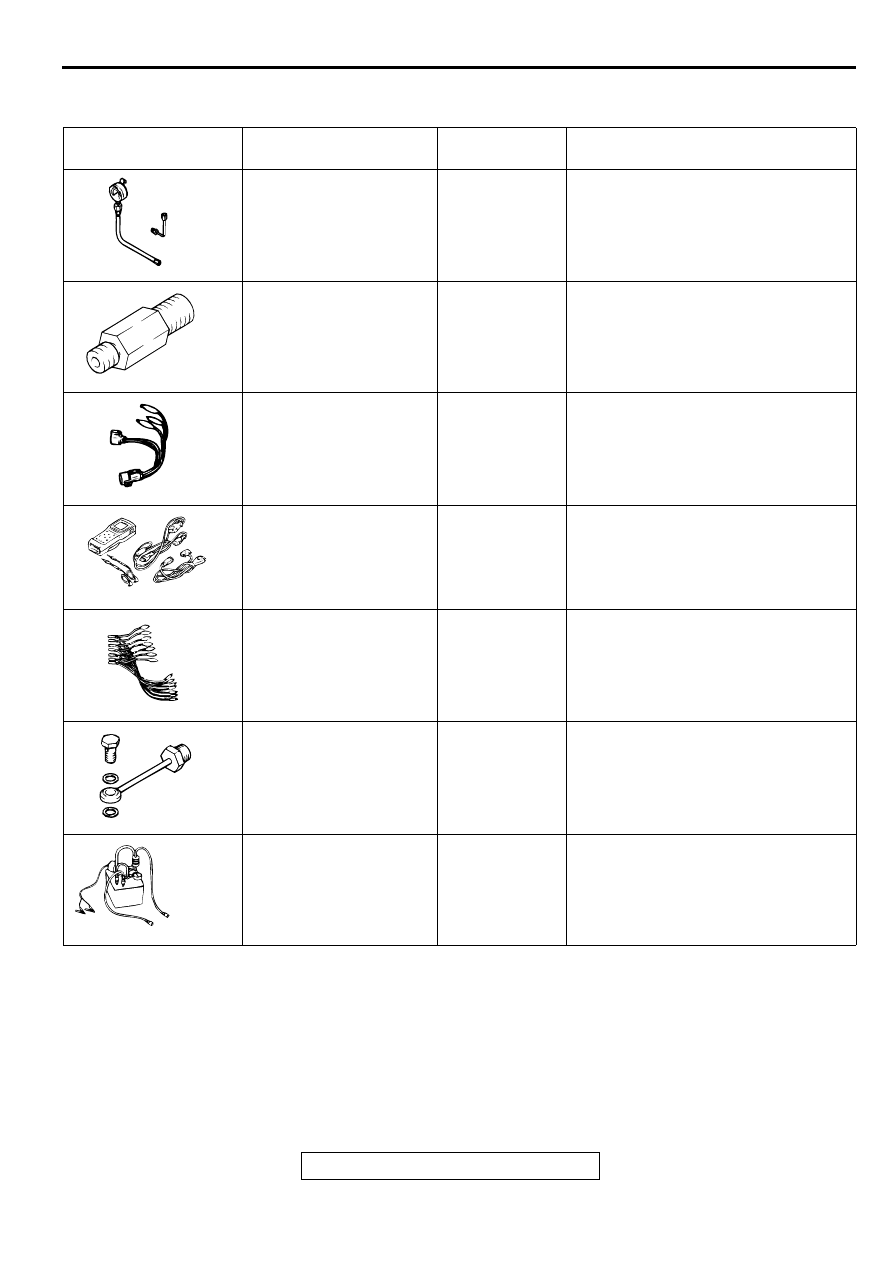

SPECIAL TOOLS

TSB Revision

AUTOMATIC TRANSAXLE

23A-330

SPECIA L TO O LS

M1231000600048

TOOL

TOOL NUMBER AND
NAME

SUPERSESSION APPLICATION

MD998330 (Includes
MD998331) Oil pressure
gauge (2,942 kPa, 427
psi)

MD998330-01

Measurement of hydraulic pressure

MD998332 Adapter

MD998332-01

Connection for oil pressure gauge

MD998478 Test harness
(3 pin, triangle)

MD998478-01

Inspection using an oscilloscope

MB991502 Scan tool
(MUT-II)

MB991496-OD

Checking diagnostic trouble codes

MB991709 Test harness
set

Tool not
available

Inspection using an oscilloscope

MD998900 Adapter

MD998900-01

Connection for oil pressure gauge

MB995062 Flushing tool

-

Flushing cooler and tube

MD998330

MD998332

B991502

MD998900

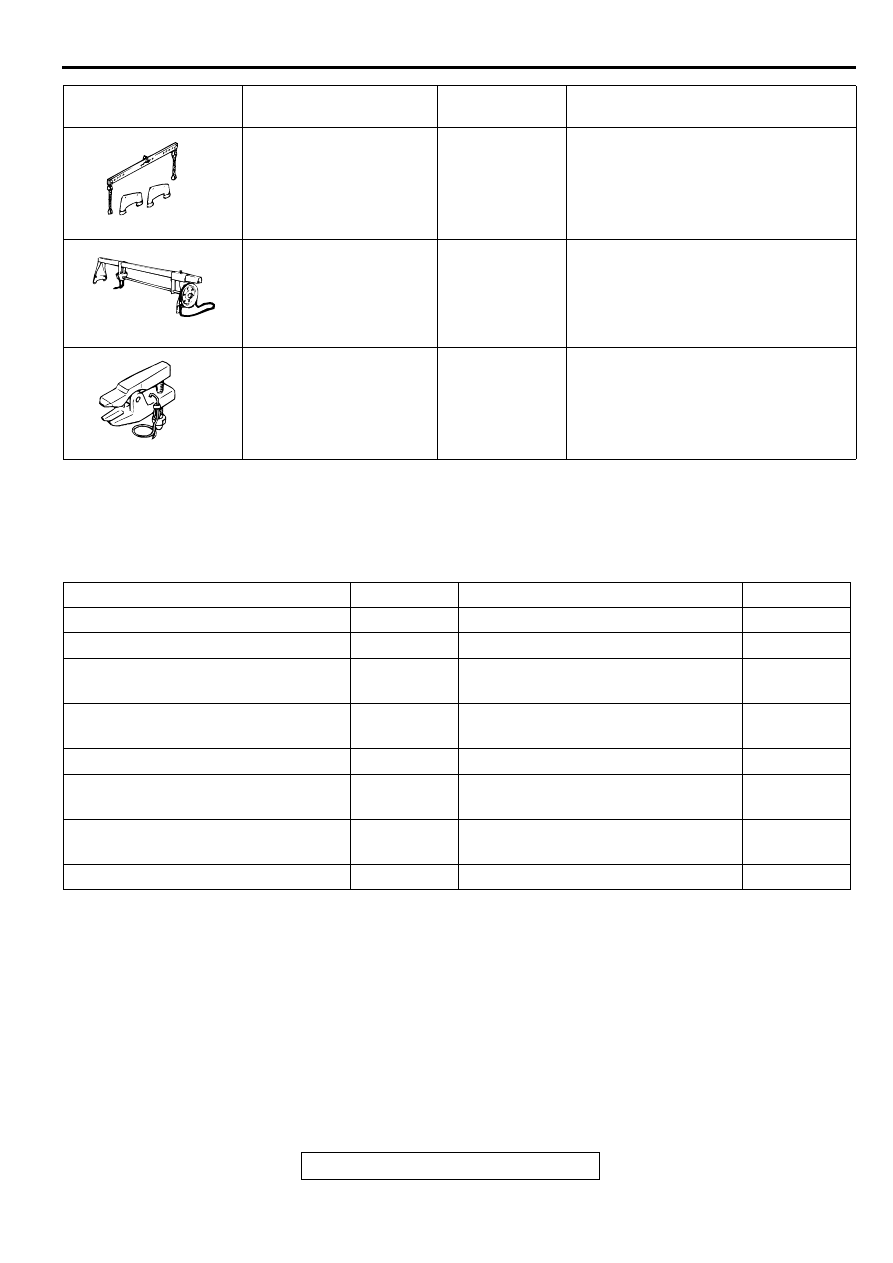

ON-VEHICLE SERVICE

TSB Revision

AUTOMATIC TRANSAXLE

23A-331

O N -VEH IC LE SERVIC E

A/T CONTROL COMPONENT LAYOUT

M1231008600064

MB991453 Engine
hanger assembly

MZ203827-01

Supporting the engine assembly
during removal and installation of the
transaxle

GENERAL SERVICE
TOOL MZ203827 Engine
lifter

MZ203827-01

Supporting the engine assembly
during removal and installation of the
transaxle

MB991113 or MB990635
Steering linkage puller

MB991113-01 or
MB990635

Removal of the tie rod end and the
lower arm

TOOL

TOOL NUMBER AND
NAME

SUPERSESSION APPLICATION

MB991453

MZ203827

MB990635

NAME

SYMBOL

NAME

SYMBOL

A/T control relay

D

Park/Neutral position (PNP) switch

F

A/T fluid temperature sensor

G

Power train control module (PCM)

H

Crankshaft position sensor <2.4L
Engine>

E

Shift switch assembly <Vehicles with
sport mode>

K

Crankshaft position sensor <3.0L
Engine>

E

Solenoid valves

G

Date link connector

J

Stoplight switch

I

Dual pressure switch

A

Throttle position sensor <2.4L
Engine>

B

Input shaft speed sensor

C

Throttle position sensor <3.0L
Engine>

B

Output shaft speed sensor

C

Vehicle speed sensor

C
