INSPECTION PROCEDURE 15: Vehicle Shifts Differently with A/C Engaged

AC004695AC

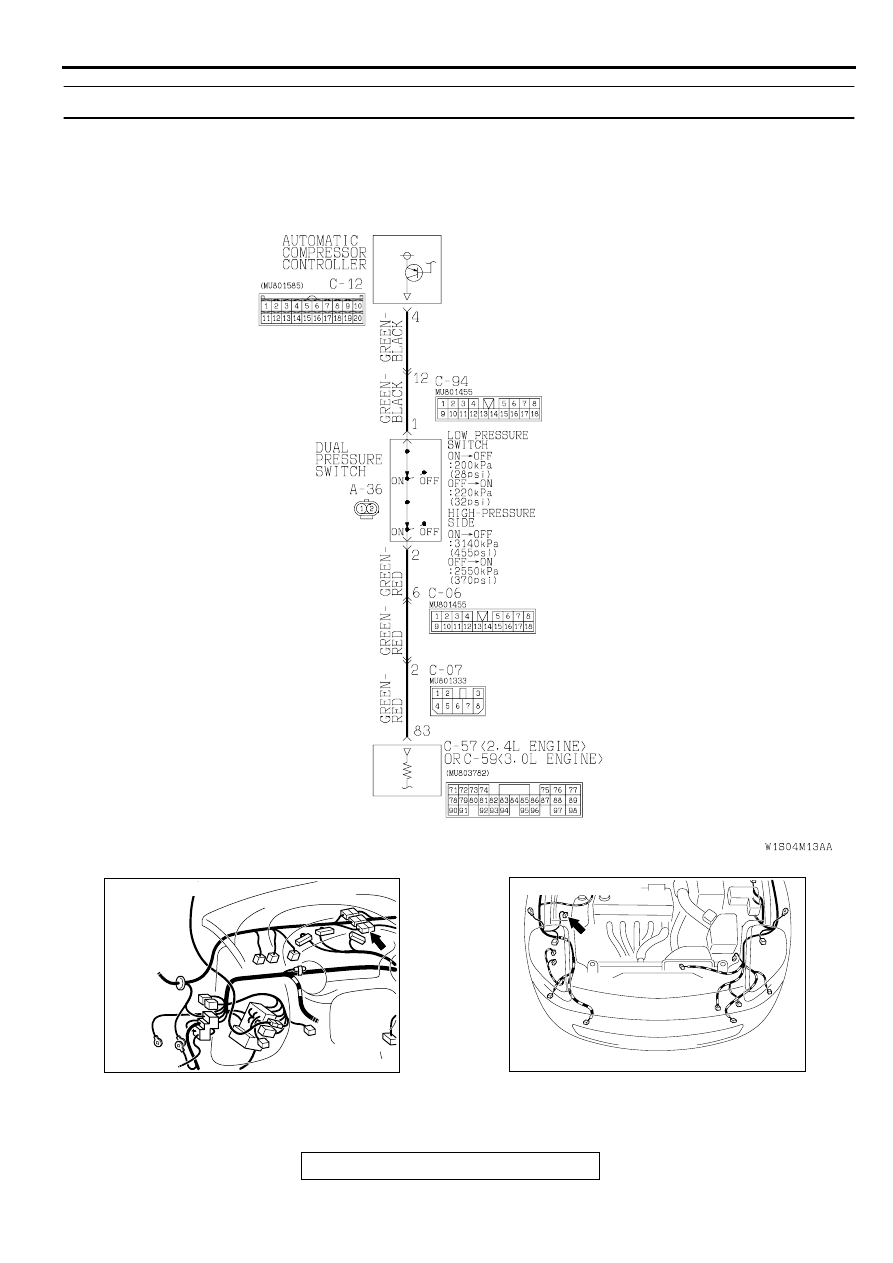

Dual Pressure Switch System Circuit

AC001729AT

CONNECTOR: C-07

AC004374

CONNECTOR: A-36

AB

AUTOMATIC TRANSAXLE DIAGNOSIS

TSB Revision

AUTOMATIC TRANSAXLE

23A-285

CIRCUIT OPERATION

•

When the A/C is turned ON and the dual
pressure switch is closed, PCM (terminal number
83) receives battery voltage and then determines
the A/C compressor has been signaled to
engage.

•

When the A/C compressor is engaged, the PCM
increases line pressure and shift points to
compensate for the additional engine load.

COMMENT
The cause is probably a faulty dual pressure switch
circuit or a defective PCM.

TROUBLESHOOTING HINTS (The most likely

causes for this code to be set:)

•

Malfunction of the dual pressure switch

•

Damaged harness, connector

•

Malfunction of A/C system

•

Malfunction of the PCM

DIAGNOSIS

Required Special Tool:
MB991502: Scan Tool (MUT-II)

AC001729AU

CONNECTOR: C-06

AC001800

CONNECTOR: C-94

AE

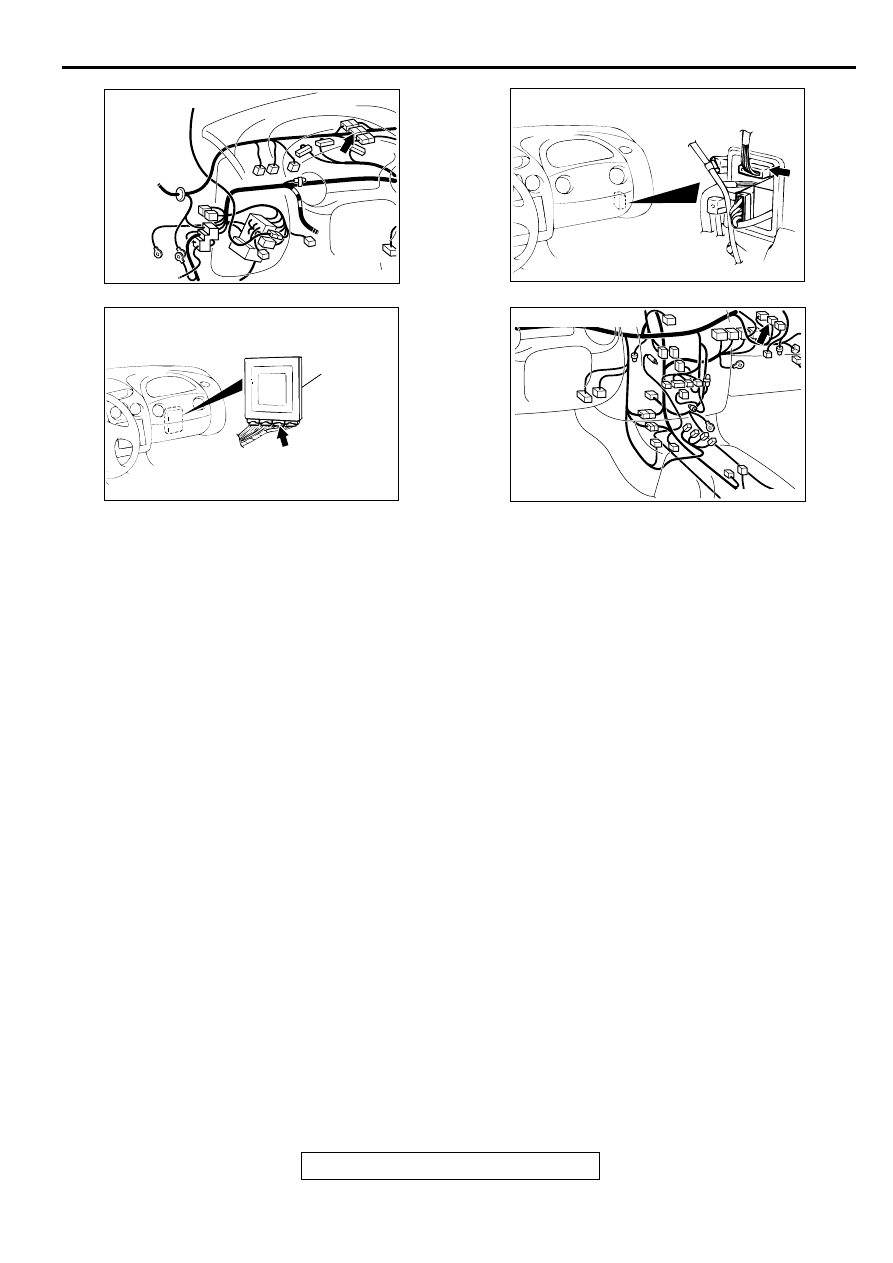

CONNECTOR BLOCK (RH)

AC001657

CONNECTOR: C-57 <2.4L ENGINE> OR
C-59 <3.0L ENGINE>

AK

PCM

AC001741

CONNECTOR: C-12

AN

AUTOMATIC TRANSAXLE DIAGNOSIS

TSB Revision

AUTOMATIC TRANSAXLE

23A-286

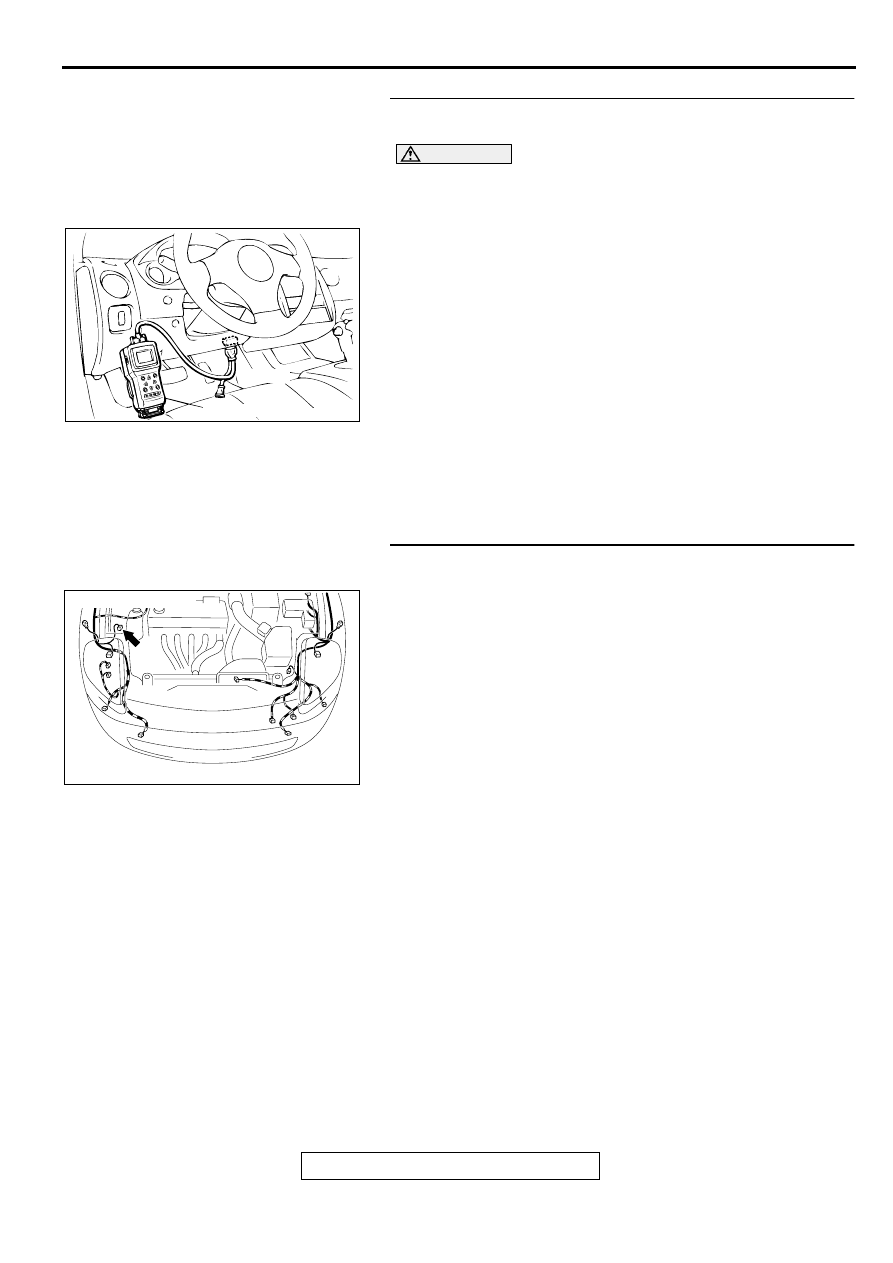

STEP 1. Using scan tool MB991502, check data list item 65:
Dual Pressure Switch.

CAUTION

To prevent damage to scan tool MB991502, always turn the
ignition switch to "LOCK" (OFF) position before
connecting or disconnecting scan tool MB991502.
(1) Connect scan tool MB991502 to the data link connector.
(2) Start the engine and run at idle.
(3) Set scan tool MB991502 to data reading mode for item 65:

Dual Pressure Switch.

•

When the A/C is in operation, the scan tool display
should be "ON."

•

When the A/C is not in operation, the scan tool display
should be "OFF."

(4) Turn the ignition switch to "LOCK" (OFF) position.

Q: Is the switch operating properly?

YES : This malfunction is intermittent. Refer to GROUP 00,

How to Use Troubleshooting/Inspection Service
Points

−

 How to Cope with Intermittent Malfunction

P.00-6

.

NO :  Go to Step 2.

STEP 2. Check connector A-36 at dual pressure switch for
damage.
Q: Is the connector in good condition?

YES : Go to Step 3.
NO :  Repair or replace it. Refer to GROUP 00E, Harness

Connector Inspection

P.00E-2

.

AC001252AE

16 PIN

MB991502

AC004374

CONNECTOR: A-36

AB

AUTOMATIC TRANSAXLE DIAGNOSIS

TSB Revision

AUTOMATIC TRANSAXLE

23A-287

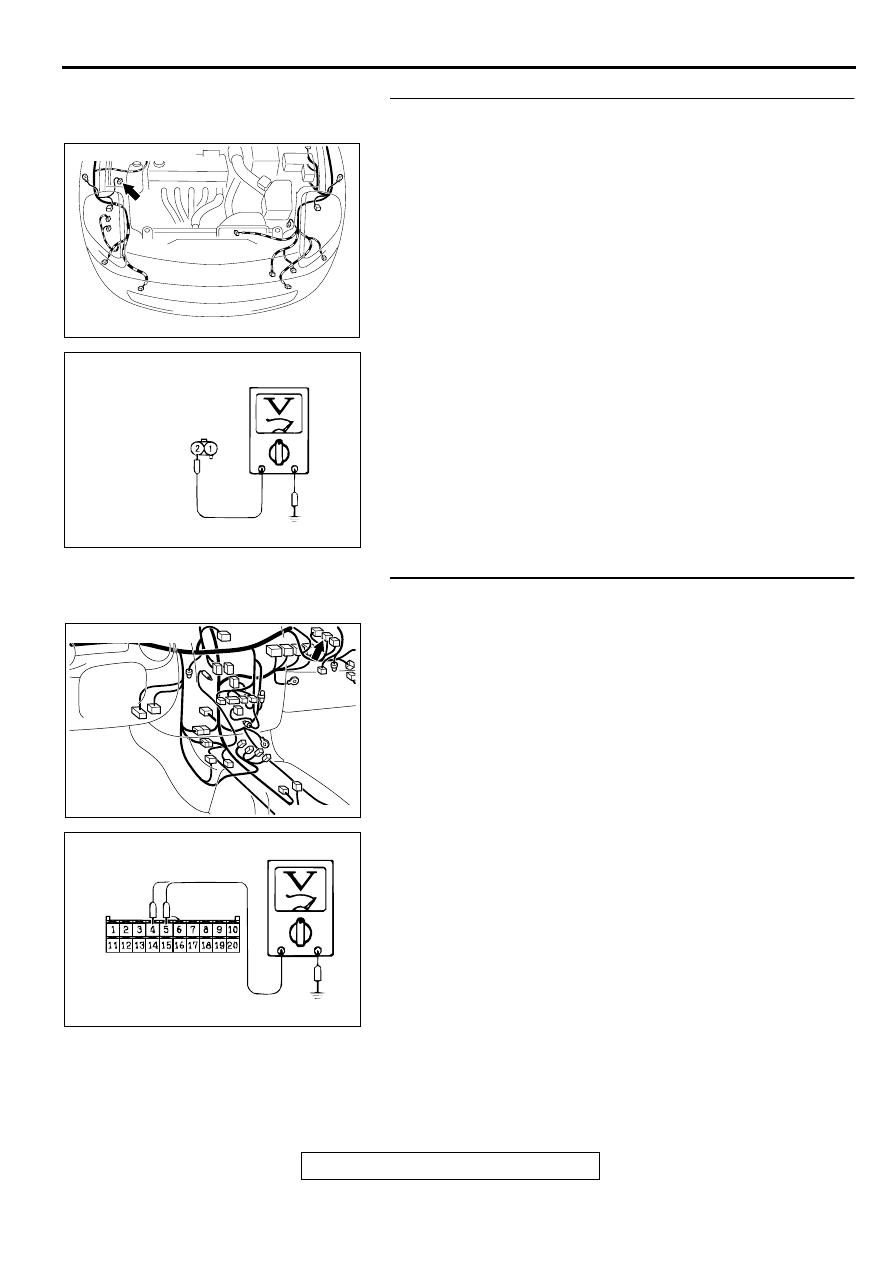

STEP 3. Check the power supply voltage at dual pressure
switch connector A-36.
(1) Disconnect the connector A-36 and measure at the harness

side.

(2) Start the engine and run at idle.

(3) Measure the voltage between terminal 1 and ground.

•

Voltage should be battery positive voltage.

(4) Turn the ignition switch to "LOCK" (OFF) position.

Q: Is the voltage normal?

YES : Go to Step 9.
NO :  Go to Step 4.

STEP 4. Check the power supply voltage at automatic
compressor controller connector C-12 by backprobing.
(1) Do not disconnect connector C-12.
(2) Start the engine and run at idle.
(3) Operate the A/C.

(4) Measure the voltage between terminal 4 and ground by

backprobing.

•

Voltage should be battery positive voltage.

(5) Turn the ignition switch to "LOCK" (OFF) position.

Q: Is the voltage normal?

YES : Go to Step 8.
NO :  Go to Step 5.

AC004374

CONNECTOR: A-36

AB

AC002094

HARNESS
CONNECTOR: A-36

AC

AC001741

CONNECTOR: C-12

AN

AC002095

C-12 CONNECTOR
HARNESS SIDE VIEW
