AUTOMATIC TRANSAXLE DIAGNOSIS

TSB Revision

AUTOMATIC TRANSAXLE

23A-136

CIRCUIT OPERATION

•

Battery positive voltage is applied to the Park/
Neutral position switch (terminal 8) when the
ignition switch is turned "ON."

•

Battery positive voltage is applied to the PCM
(terminal 101) when the selector lever is in the
"P" range. The PCM judges that the selector
lever is in the "P" range when the battery positive
voltage is applied.

•

Battery positive voltage is applied to the PCM
[terminals 108, 121, 102, 109, 122 or 110] when
the selector lever is in the "R" range ("N," "D," "3,"
"2" or "L" range). The PCM judges that the
selector lever is in the "R" range ("N," "D," "3," "2"
or "L" range) when the battery positive voltage is
applied.

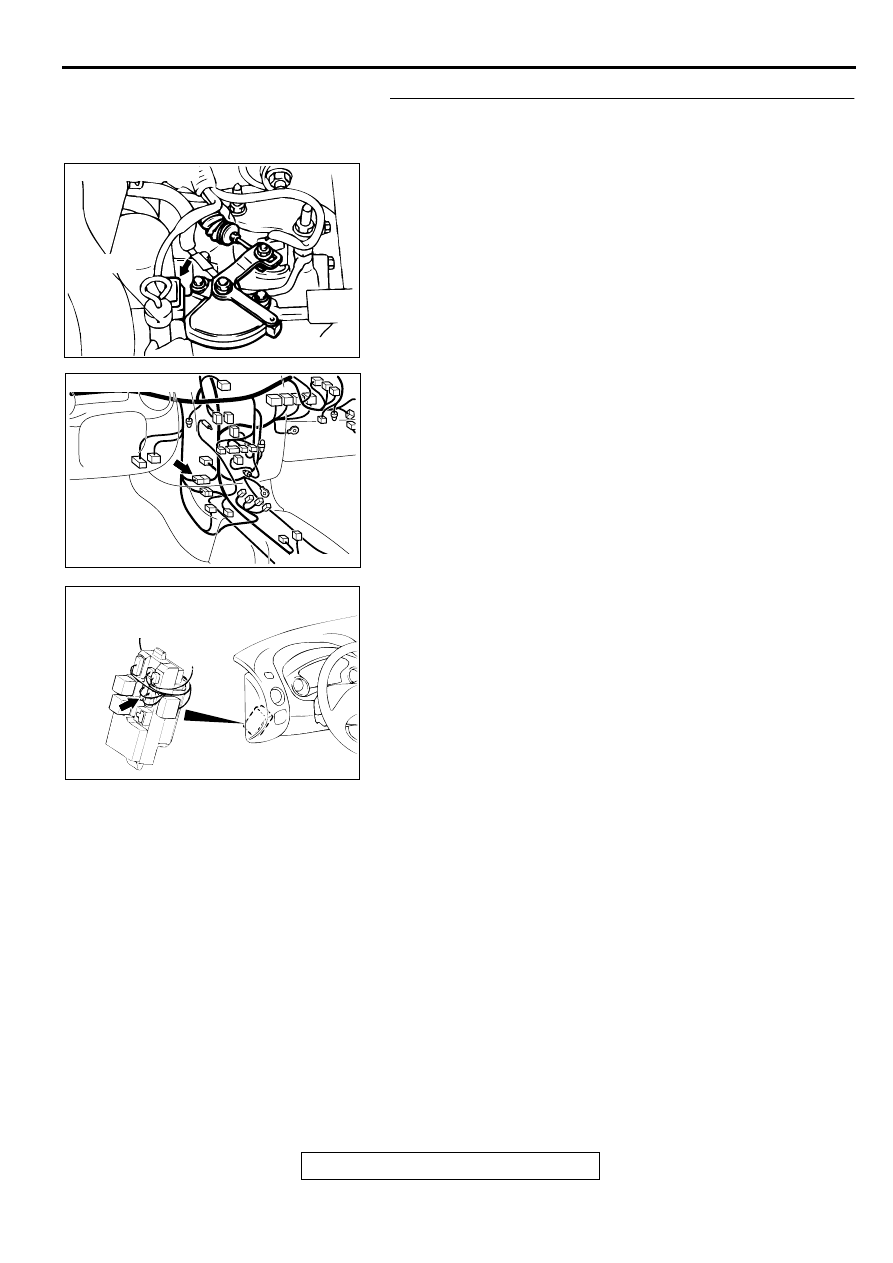

AC001844

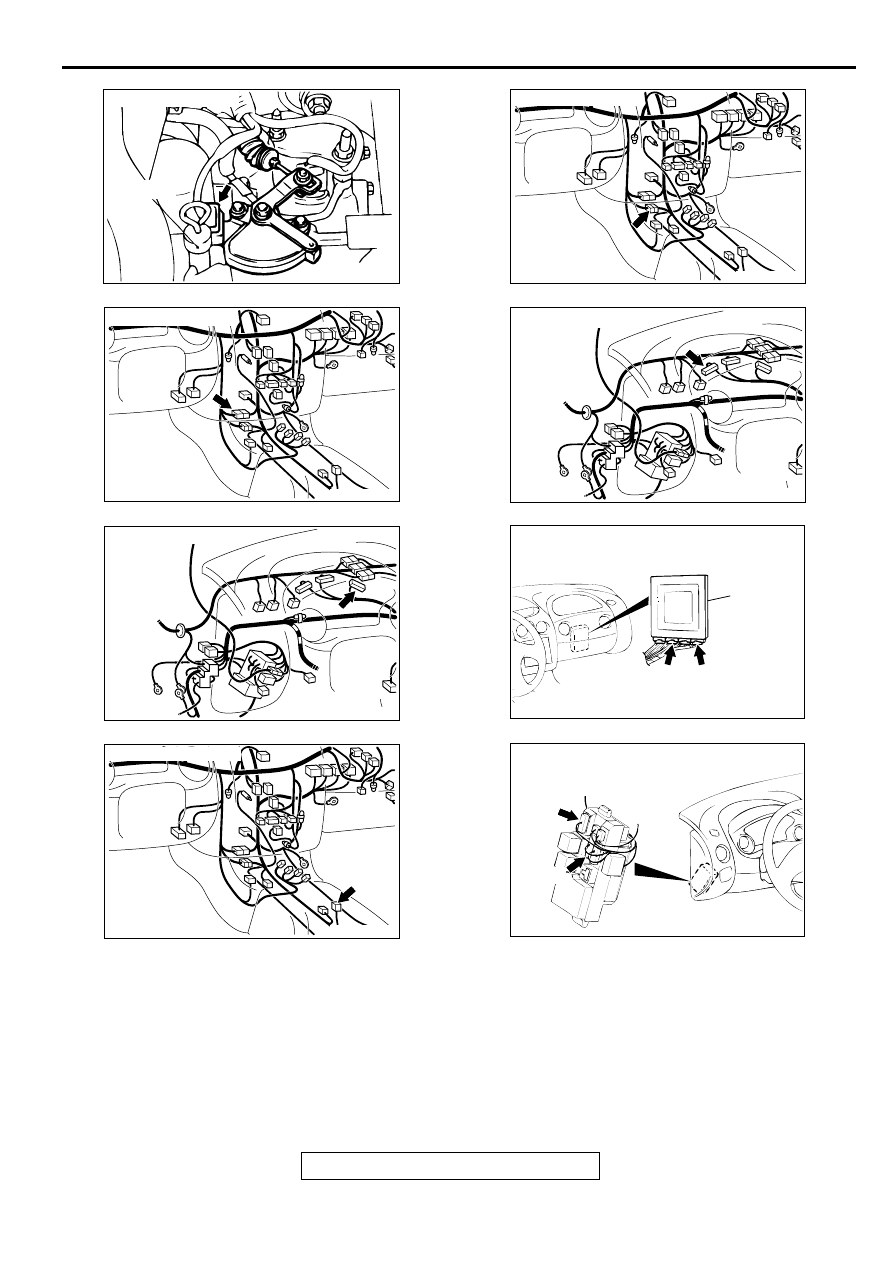

CONNECTOR: B-41

DIPSTICK

AB

AC001741

CONNECTOR: C-27

AK

AC001741 AJ

CONNECTOR: C-28

AC001729 AN

CONNECTOR: C-41

AC001729 AO

CONNECTOR: C-43

AC001657

CONNECTORS: C-54 <2.4L ENGINE> OR
C-55 <3.0L ENGINE>, C-61 <2.4L ENGINE>
OR C-63 <3.0L ENGINE>

PCM

AM

C-54 <2.4L ENGINE>
OR
C-55 <3.0L ENGINE>

C-61 <2.4L ENGINE>
OR
C-63 <3.0L ENGINE>

AC001741

CONNECTOR: C-65

AL

AC001691

CONNECTORS: C-101, C-107

C-101

JUNCTION BLOCK
(FRONT VIEW)

C-107

AN

AUTOMATIC TRANSAXLE DIAGNOSIS

TSB Revision

AUTOMATIC TRANSAXLE

23A-137

DTC SET CONDITIONS
If the PCM detects no Park/Neutral position switch
input signal from any selector position for continuous
period of thirty seconds, it is judged that there is an
open circuit in the Park/Neutral position switch and
diagnostic trouble code number "27" is output.

TROUBLESHOOTING HINTS (The most likely

causes for this code to be set:)

•

Malfunction of the Park/Neutral position switch

•

Malfunction of the ignition switch

•

Damaged harness, connector

•

Malfunction of the PCM

DIAGNOSIS

Required Special Tool:
MB991502: Scan Tool (MUT-II)

STEP 1. Using scan tool MB991502, check data list item 61:
Park/Neutral Position Switch.

CAUTION

To prevent damage to scan tool MB991502, always turn the
ignition switch to "LOCK" (OFF) position before
connecting or disconnecting scan tool MB991502.

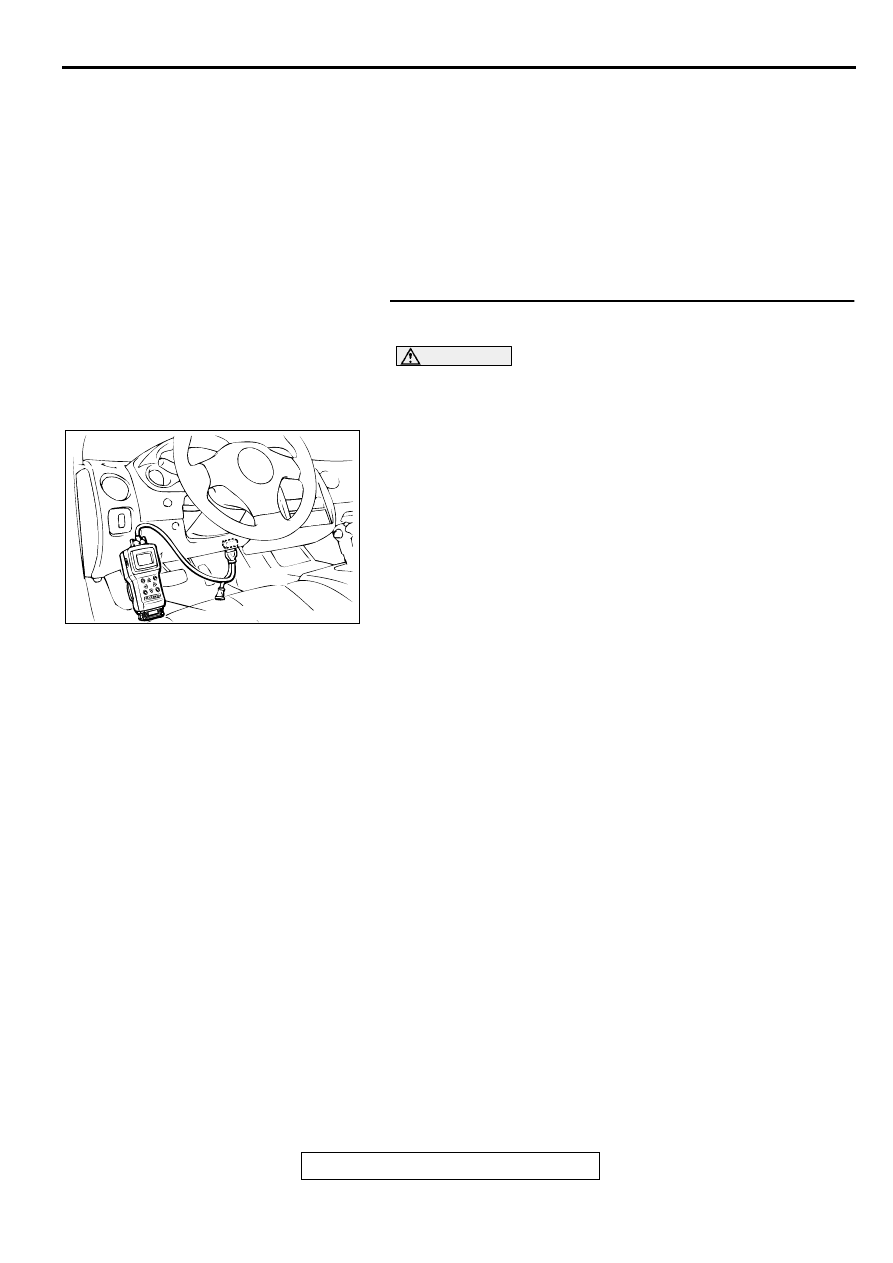

(1) Connect scan tool MB991502 to the data link connector.
(2) Turn the ignition switch to "ON" position.
(3) Set scan tool MB991502 to data reading mode for item 61:

Park/Neutral Position Switch.

•

Move the selector lever to "P," "R," "N," "D," "3," "2," "L"
and sport mode positions to confirm whether the MUT-II.
(The sport mode is indicated as "D" on the MUT-II.)

(4) Turn the ignition switch to "LOCK" (OFF) position.

Q: Is the switch operating properly?

YES : This malfunction can be intermittent. Refer to GROUP

00, How to Use Troubleshooting/Inspection Service
Points

−

 How to Cope with Intermittent Malfunction

P.00-6

.

NO :  When indication disagrees at all positions: Go to Step

2. When indication disagrees at "P" position: Go to
Step 6. When indication disagrees at "R" position: Go
to Step 13. When indication disagrees at "N" position:
Go to Step 20. When indication disagrees at "D"
position: Go to Step 26. When indication disagrees at
"3" position: Go to Step 33. When indication
disagrees at "2" position: Go to Step 37. When
indication disagrees at "L" position: Go to Step 41.
When indication disagrees at sport mode position
(agrees at "D" position): Go to Step 45.

AC001252

MB991502

16 PIN

AB

AUTOMATIC TRANSAXLE DIAGNOSIS

TSB Revision

AUTOMATIC TRANSAXLE

23A-138

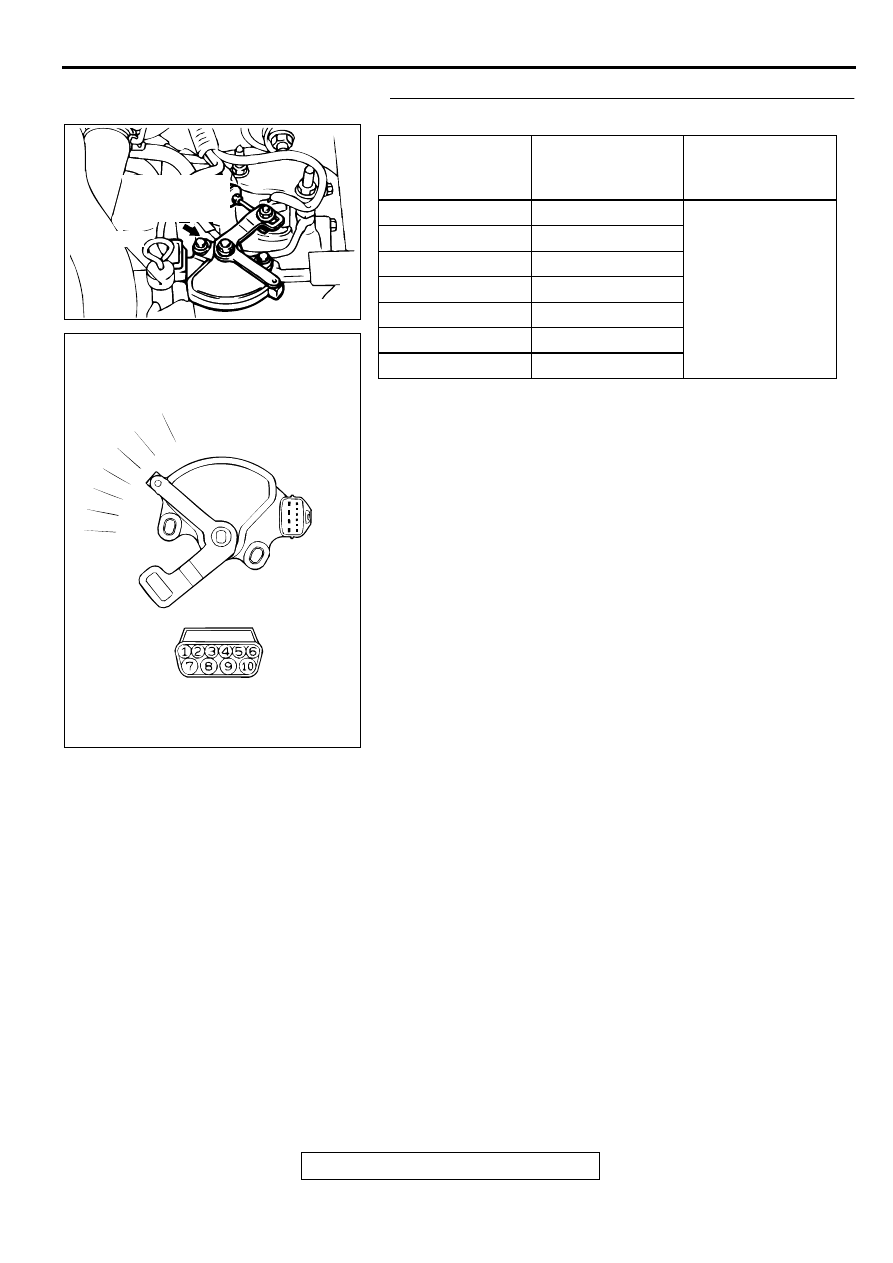

STEP 2. Check the Park/Neutral position switch.

Check for continuity between terminals for each selector
position.

NOTE: For vehicles with sport mode, four positions (P, R, N, D)
are used.

Q: Is the switch operating properly?

YES : Go to Step 3.
NO :  Replace the Park/Neutral position switch. Refer to

GROUP 23B, Transaxle

P.23B-11

.

ITEMS

TERMINAL
CONNECTION OF
TESTER

SPECIFIED
CONDITION

P

3 - 8, 9 - 10

Less than 2 ohm.

R

7 - 8

N

4 - 8, 9 - 10

D

1 - 8

3

5 - 8

2

2 - 8

L

6 - 8

AC004672

DIPSTICK

PARK/NEUTRAL
POSITION (PNP)
SWITCH

AC

AC001846

P

R

N

D

3

2

L

AB

AUTOMATIC TRANSAXLE DIAGNOSIS

TSB Revision

AUTOMATIC TRANSAXLE

23A-139

STEP 3. Check connectors B-41 at Park/Neutral position
switch, C-28 at intermediate connector and C-107 at
junction block for damage.
Q: Are the connectors in good condition?

YES : Go to Step 4.
NO :  Repair or replace it. Refer to GROUP 00E, Harness

Connector Inspection

P.00E-2

.

AC001844

CONNECTOR: B-41

DIPSTICK

AB

AC001741 AJ

CONNECTOR: C-28

AC001691

CONNECTOR: C-107

JUNCTION BLOCK
(FRONT VIEW)

AO
