MULTIPORT FUEL INJECTION (MFI) DIAGNOSIS

TSB Revision

MULTIPORT FUEL INJECTION (MFI) <3.0L ENGINE>

13B-475

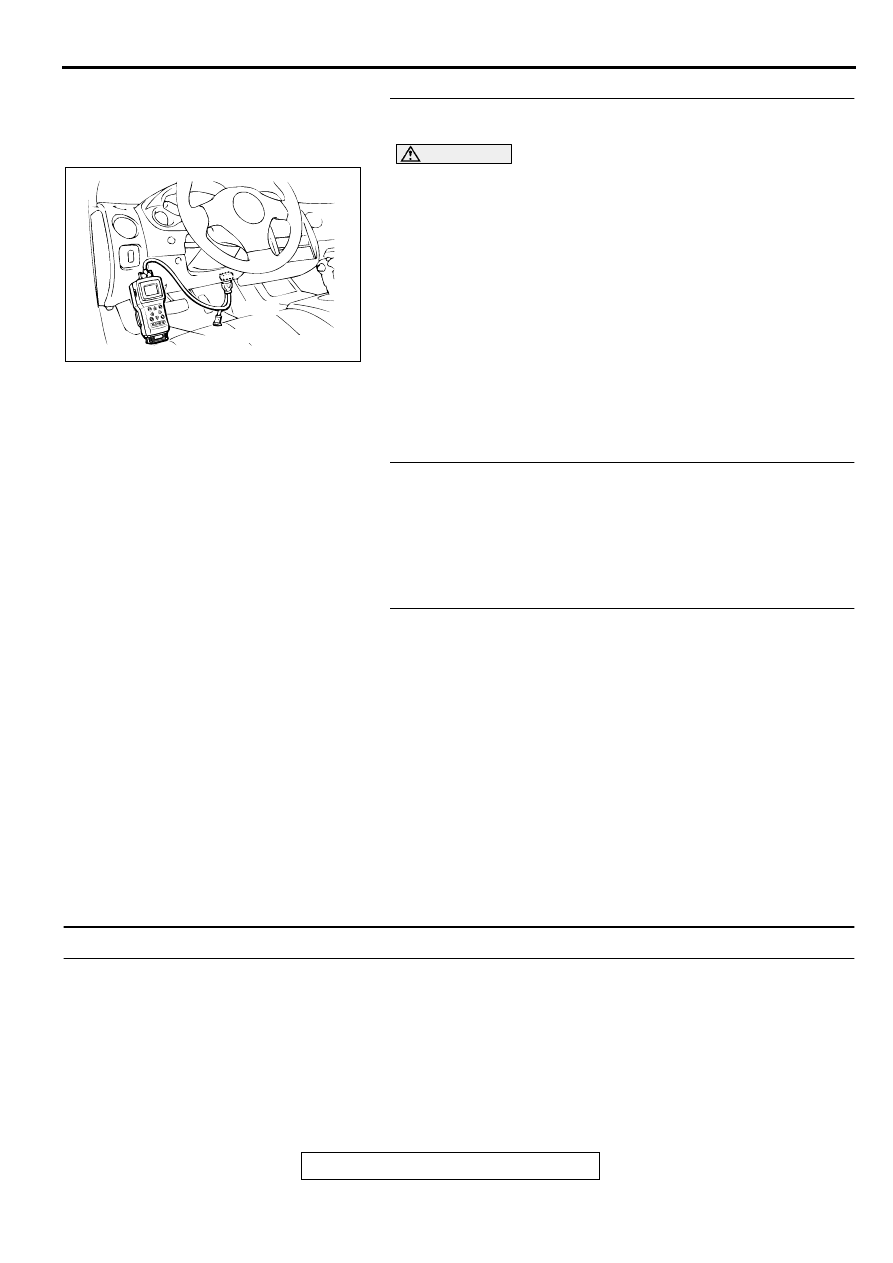

STEP 11. Using scan tool MB991502, check data list item
69: Right Bank Heated oxygen sensor (rear).

CAUTION

To prevent damage to scan tool MB991502, always turn the
ignition switch to the "LOCK" (OFF) position before
connecting or disconnecting scan tool MB991502.
(1) Connect scan tool MB991502 to the data link connector.
(2) Start the engine and run at idle.
(3) Set scan tool MB991502 to the data reading mode for item

69, Right Bank Heated Oxygen Sensor (rear).

•

Average voltage should be 0.6 volts or less, when idling.

(4) Turn the ignition switch to the "LOCK" (OFF) position.

Q: Is the sensor operating properly?

YES : Go to Step 16.
NO :  Replace the right bank heated oxygen sensor (front).

Then confirm that the malfunction symptom is
eliminated.

STEP 12. Using scan tool MB991502, check data list item
11: Left Bank Heated oxygen sensor (front).
(1) Start the engine and run at idle.
(2) Set scan tool MB991502 to the data reading mode for item

11, Left Bank Heated Oxygen Sensor (front).

•

Warm up the engine. When the engine is decelerated
suddenly from 4000 r/min, the output voltage should
increase from 200 mV or less to 600

−

 1000 mV in a few

seconds.

(3) Turn the ignition switch to the "LOCK" (OFF) position.

Q: Is the sensor operating properly?

YES : Go to Step 13.
NO :  Go to Step 15.

STEP 13. Check the EGR system.
Refer to GROUP 17, Emission Control System

−

 EGR System

Check (

P.17-98

).

Q: Is the EGR system normal?

YES : Go to Step 14.
NO :  Repair or replace. Then confirm that the malfunction

symptom is eliminated.

AKX01177

16 PIN

MB991502

AB

AKX01177

16 PIN

MB991502

AB

MULTIPORT FUEL INJECTION (MFI) DIAGNOSIS

TSB Revision

MULTIPORT FUEL INJECTION (MFI) <3.0L ENGINE>

13B-476

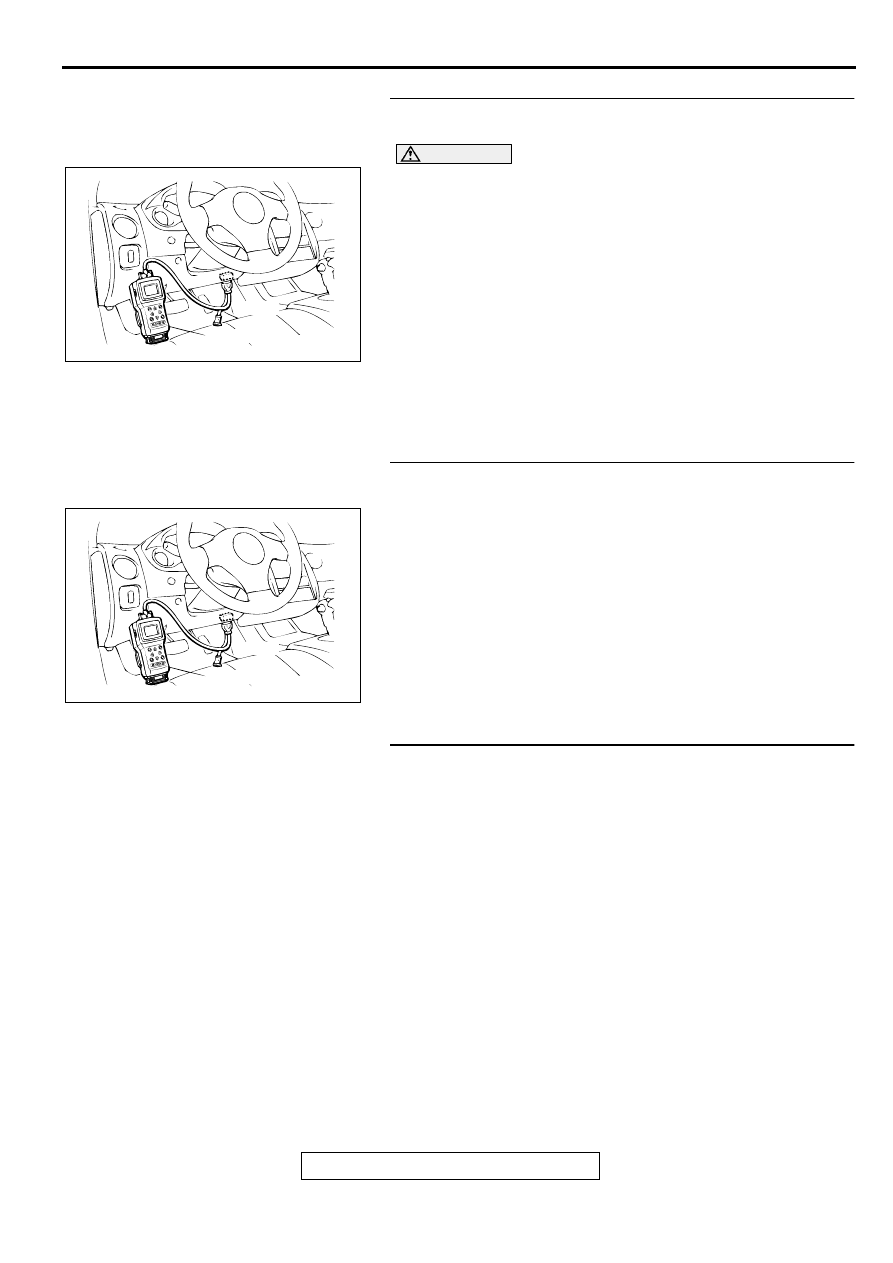

STEP 14. Using scan tool MB991502, check data list item
59: Left Bank Heated oxygen sensor (rear).

CAUTION

To prevent damage to scan tool MB991502, always turn the
ignition switch to the "LOCK" (OFF) position before
connecting or disconnecting scan tool MB991502.
(1) Connect scan tool MB991502 to the data link connector.
(2) Start the engine and run at idle.
(3) Set scan tool MB991502 to the data reading mode for item

59, Left Bank Heated Oxygen Sensor (rear).

•

Average voltage should be 0.6 volts or less, when idling.

(4) Turn the ignition switch to the "LOCK" (OFF) position.

Q: Is the sensor operating properly?

YES : Go to Step 16.
NO :  Replace the left bank heated oxygen sensor (front).

Then confirm that the malfunction symptom is
eliminated.

STEP 15. Check the fuel pressure.
Refer to, Fuel Pressure Test (

P.13B-554

).

Q: Is the fuel pressure normal?

YES : Go to Step 16.
NO :  Repair or replace. Then confirm that the malfunction

symptom is eliminated.

STEP 16. Check the following items.
(1) Check the following items, and repair or replace the

defective items.

a. Check the injectors for fuel leakage.
b. Check the ignition coil, spark plugs, spark plug cables.

c. Check compression pressure.

d. Check the positive crankcase ventilation system.
e. Check the evaporative emission control system.

(2) Then check the malfunction symptom.

Q: Is the malfunction symptom is eliminated?

YES : The check is completed.
NO :  Replace the catalytic converter. Then confirm that the

malfunction symptom is eliminated.

INSPECTION PROCEDURE 24: Purge Flow Test of the Evaporative Emission Canister Failure.

COMMENT

•

The test fails when the purge line or purge port is
clogged or if the evaporative emission purge
solenoid fails.

TROUBLESHOOTING HINTS (The most likely
causes for this case:)

•

Purge line or purge port is clogged.

•

Malfunction of the evaporative emission purge
solenoid.

•

Evaporative emission canister is clogged.

AKX01177

16 PIN

MB991502

AB

MULTIPORT FUEL INJECTION (MFI) DIAGNOSIS

TSB Revision

MULTIPORT FUEL INJECTION (MFI) <3.0L ENGINE>

13B-477

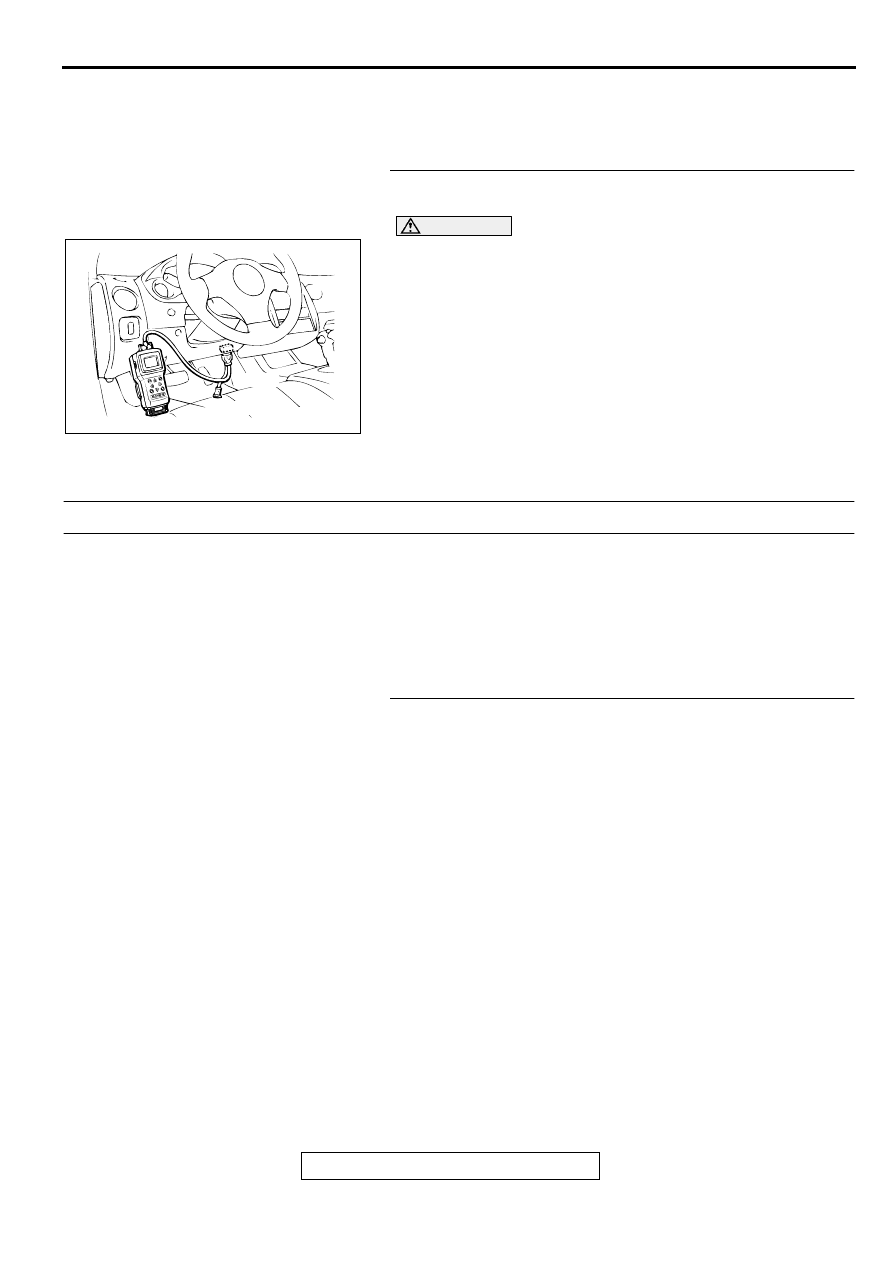

DIAGNOSIS

Required Special Tool:
MB991502: Scan Tool (MUT-II)

STEP 1. Using scan tool MB991502, read the diagnostic
trouble code (DTC).

CAUTION

To prevent damage to scan tool MB991502, always turn the
ignition switch to the "LOCK" (OFF) position before
connecting or disconnecting scan tool MB991502.
(1) Connect scan tool MB991502 to the data link connector.
(2) Turn the ignition switch to the "ON" position.
(3) Read the DTC.
(4) Turn the ignition switch to the "LOCK" (OFF) position.

Q: Is the DTC is output?

YES : Refer to, Diagnostic Trouble Code Chart (

P.13B-18

).

NO :  Refer to GROUP 17, Emission Control System-Purge

Control System Check (Purge Flow Check) (

P.17-92

).

INSPECTION PROCEDURE 25: Pressure Test of the Evaporative System Failure.

COMMENT

•

The test fails if there is a leak from the fuel tank or
vapor line.

TROUBLESHOOTING HINTS (The most likely
causes for this case:)

•

Loose fuel tank filler tube cap.

•

Broken seal in fuel tank, vapor line evaporative
emission canister.

DIAGNOSIS

STEP 1. Check the evaporative emission purge solenoid
Refer to GROUP 17, Emission Control System

−

 Evaporative

Emission Purge Solenoid Check (Check (

P.17-93

).

Q: Is the evaporative emission purge solenoid normal?

YES : Go to Step 2.
NO :  Repair or replace. Then confirm that the malfunction

symptom is eliminated.

AKX01177

16 PIN

MB991502

AB

MULTIPORT FUEL INJECTION (MFI) DIAGNOSIS

TSB Revision

MULTIPORT FUEL INJECTION (MFI) <3.0L ENGINE>

13B-478

STEP 2. Check the evaporative emission ventilation
solenoid.
Refer to GROUP 17, Emission Control System

−

 Evaporative

Emission Ventilation Solenoid Check (

P.17-95

).

Q: Is the evaporative emission ventilation solenoid

normal?
YES : Check the following items, and repair or replace the

defective items.

a. Check for leaks from the vapor line or

evaporative emission canister.

b. Check for leaks from the fuel tank.

Then confirm that the malfunction symptom is

eliminated.

NO :  Repair or replace. Then confirm that the malfunction

symptom is eliminated.

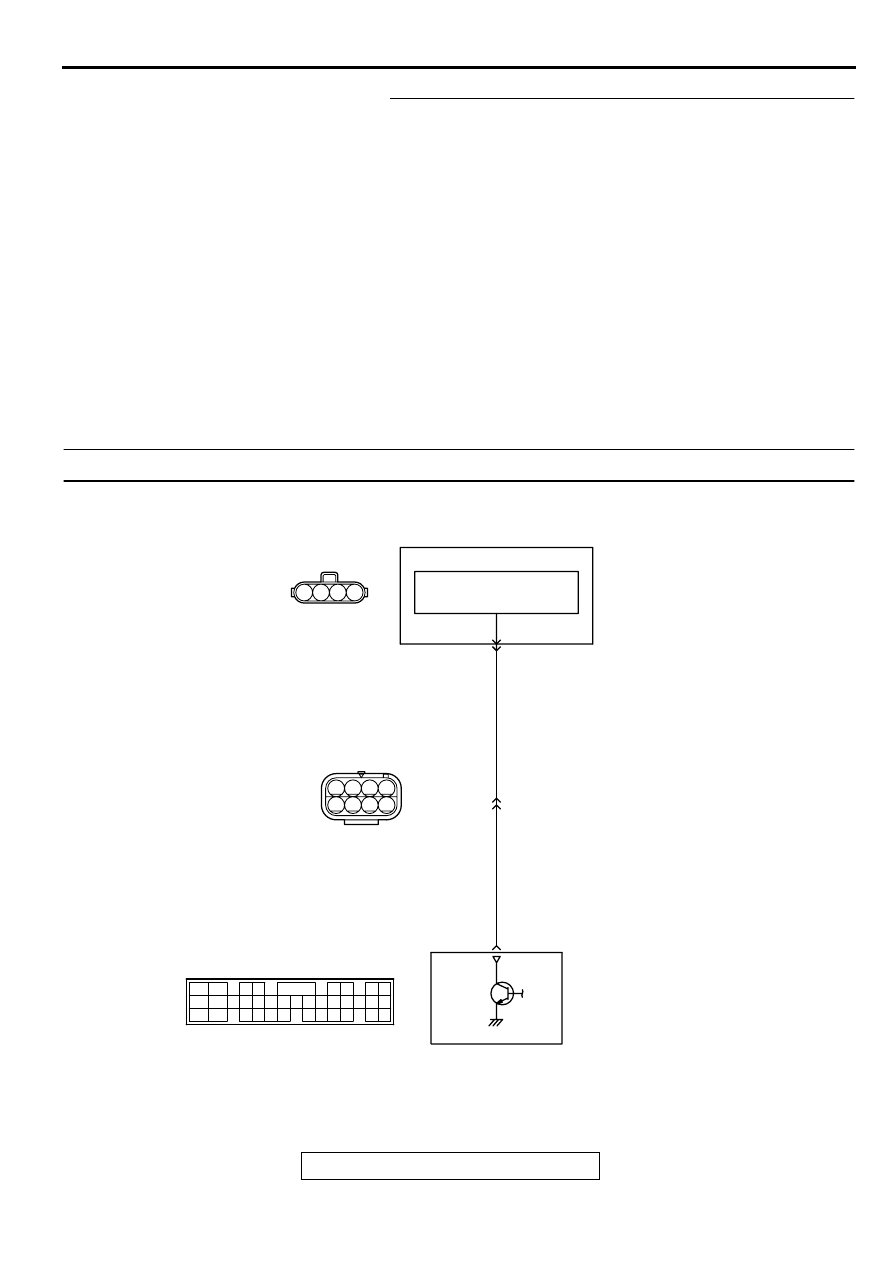

INSPECTION PROCEDURE 26: Generator output voltage is low (approximately 12.3 volts)

AK000713

4

3

2

6

3 4
7 8

1 2
5

1

BL

ACK

-RED

BL

ACK

-RED

ENGINE CONTROL
MODULE(ECM)<M/T>
OR
POWERTRAIN CONTROL
MODULE(PCM)<A/T>

GENERATOR

VOLTAGE
REGULATOR

              B-45

1

2

     B-13
MU802749

8

C-51<M/T>,C-52<A/T>
        (MU803784)

2

3 4

5 6

7 8

9

11 12 13 14 15 16 17 18 19 20

30

21 22 23

24 25

26 27 28 29

3132 33

34 35

1

10

(MU802046)
