Mitsubishi Eclipse / Eclipse Spyder (2000-2002). Service and repair manual - part 96

MULTIPORT FUEL INJECTION (MFI) DIAGNOSIS

TSB Revision

MULTIPORT FUEL INJECTION (MFI) <2.4L ENGINE>

13A-83

CIRCUIT OPERATION

•

5-volt voltage is applied to the engine coolant
temperature sensor output terminal (terminal 1)
from the ECM (terminal 83) <M/T> or PCM
(terminal 44) <A/T> via the resistor in the ECM
<M/T> or PCM <A/T>. The ground terminal
(terminal 2) is grounded with ECM (terminal 92)
<M/T> or (terminal 57) <A/T>.

•

The engine coolant temperature sensor is a
negative temperature coefficient type of resistor.
It has the characteristic that when the engine
coolant temperature rises the resistor decreases.

•

The engine coolant temperature sensor output
voltage increases when the resistor increases
and decreases when the resistor decreases.

TECHNICAL DESCRIPTION

•

The engine coolant temperature sensor converts
the engine coolant temperature to a voltage and
output it.

•

The ECM <M/T> or PCM <A/T> checks whether
this voltage is within a specified range.

DTC SET CONDITIONS

Check Conditions, Judgement Criteria

•

Engine coolant temperature sensor output
voltage increased from a value lower than 1.6
volts to a value higher than 1.6 volts [coolant
temperature decreases from a higher than 40

°

C

(104

°

F) temperature to a lower than 40

°

 C (104

°

F) temperature].

•

Then the engine coolant temperature sensor
output voltage has continued to be 1.6 volts or
higher for five minutes.

Check Conditions, Judgement Criteria

•

About 60

−

 300 seconds have passed for the

engine coolant temperature to rise to about 7

°

 C

(44.6

°

F) after starting sequence was completed.

•

However, time is not counted when volume air
flow sensor average output frequency is 70Hz or
less, or fuel is shut off.

TROUBLESHOOTING HINTS (The most likely
causes for this code to be set are:)

•

Engine coolant temperature sensor failed.

•

Open or shorted engine coolant temperature
sensor circuit, or loose connector.

•

ECM failed. <M/T>

•

PCM failed. <A/T>

DIAGNOSIS

Required Special Tools
MB991502: Scan Tool (MUT-II)

ACX02478 AD

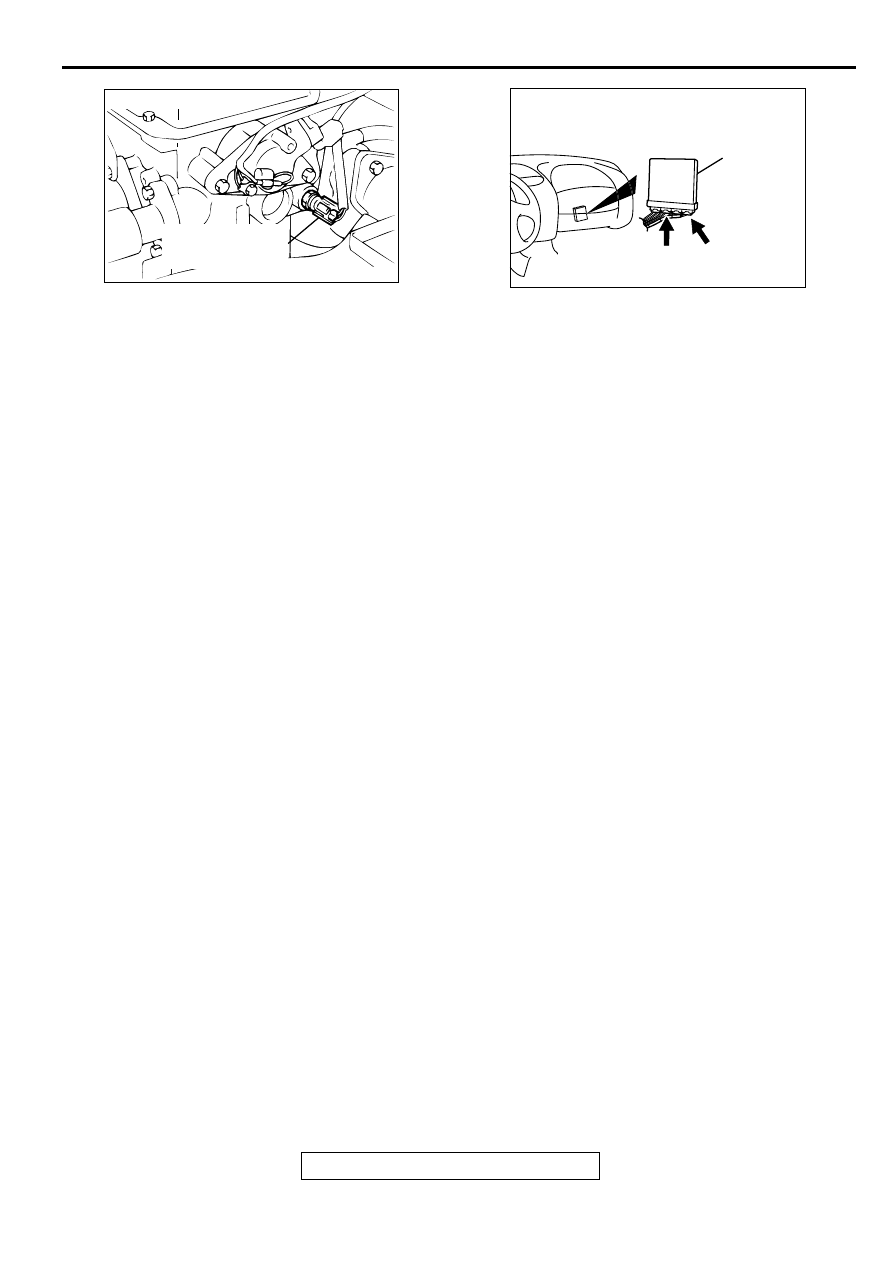

ENGINE COOLANT
TEMPERATURE
SENSOR

CONNECTOR : B-11

AK000280

C-54

C-60

ECM<M/T>
OR
PCM<A/T>

CONNECTORS:C-60<M/T>,C-54<A/T>

BB

MULTIPORT FUEL INJECTION (MFI) DIAGNOSIS

TSB Revision

MULTIPORT FUEL INJECTION (MFI) <2.4L ENGINE>

13A-84

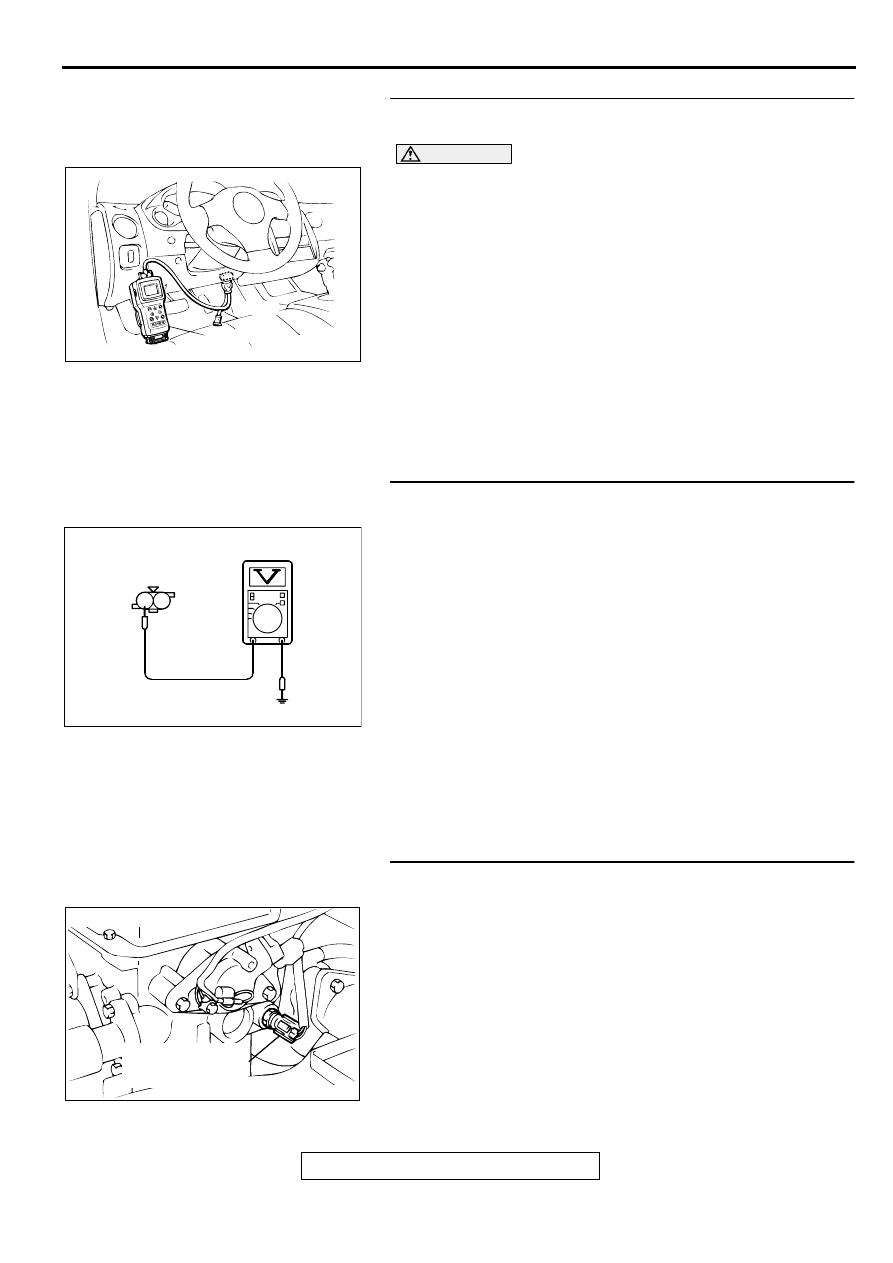

STEP 1. Using scan tool MB991502, check data list item 21:
Engine Coolant Temperature Sensor.

CAUTION

To prevent damage to scan tool MB991502, always turn the
ignition switch to the "LOCK" (OFF) position before
connecting or disconnecting scan tool MB991502.
(1) Connect scan tool MB991502 to the data link connector.
(2) Turn the ignition switch to the "ON" position.
(3) Set scan tool MB991502 to the data reading mode for item

21, Engine Coolant Temperature Sensor.

•

The engine coolant temperature and temperature
shown with the scan tool should approximately match.

(4) Turn the ignition switch to the "LOCK" (OFF) position.

Q: Is the sensor operating properly?

YES : It can be assumed that this malfunction is intermittent.

Refer to GROUP 00, How to Use Troubleshooting/
Inspection Service Points (

P.00-6

).

NO :  Go to Step 2.

STEP 2. Check the sensor output voltage at engine coolant
temperature sensor connector B-11 by backprobing.
(1) Do not disconnect the connector B-11.
(2) Turn the ignition switch to the "ON" position.
(3) Measure the voltage between terminal 1 and ground by

backprobing.

•

When engine coolant temperature is 0

°

 C(32

°

 F),

voltage should be 3.2 and 3.8 volts.

•

When engine coolant temperature is 20

°

 C(68

°

 F),

voltage should be 2.3 and 2.9 volts.

•

When engine coolant temperature is 40

°

 C(104

°

 F),

voltage should be 1.3 and 1.9 volts.

•

When engine coolant temperature is 80

°

 C(176

°

 F),

voltage should be 0.3 and 0.9 volts.

(4) Turn the ignition switch to the "LOCK" (OFF) position.

Q: Is the voltage normal?

YES : Go to Step 3.
NO :  Go to Step 5.

STEP 3. Check connector B-11 at the engine coolant
temperature sensor for damage.
Q: Is the connector in good condition?

YES : Go to Step 4.
NO :  Repair or replace it. Refer to GROUP 00E, Harness

Connector Inspection (

P.00E-2

). Then go to Step 14.

AKX01177

16 PIN

MB991502

AB

AK000233

B-11 CONNECTOR
HARNESS
SIDE VIEW

1 2

AB

ACX02478 AD

ENGINE COOLANT
TEMPERATURE
SENSOR

CONNECTOR : B-11

MULTIPORT FUEL INJECTION (MFI) DIAGNOSIS

TSB Revision

MULTIPORT FUEL INJECTION (MFI) <2.4L ENGINE>

13A-85

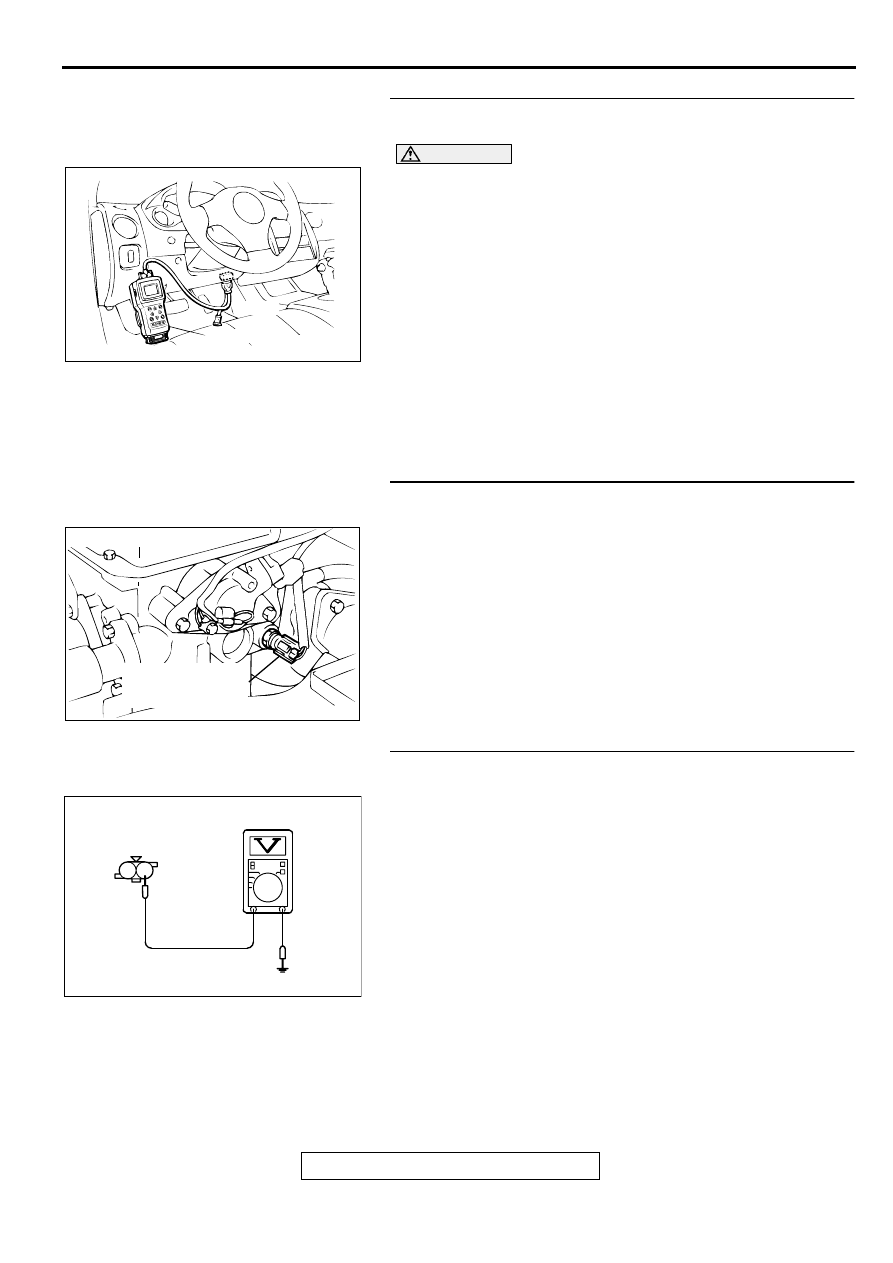

STEP 4. Using scan tool MB991502, check data list item 21:
Engine Coolant Temperature Sensor.

CAUTION

To prevent damage to scan tool MB991502, always turn the
ignition switch to the "LOCK" (OFF) position before
connecting or disconnecting scan tool MB991502.
(1) Connect scan tool MB991502 to the data link connector.
(2) Turn the ignition switch to the "ON" position.
(3) Set scan tool MB991502 to the data reading mode for item

21, Engine Coolant Temperature Sensor.

•

The engine coolant temperature and temperature
shown with the scan tool should approximately match.

(4) Turn the ignition switch to the "LOCK" (OFF) position.

Q: Is the sensor operating properly?

YES : It can be assumed that this malfunction is intermittent.

Refer to GROUP 00, How to Use Troubleshooting/
Inspection Service Points (

P.00-6

).

NO :  Replace the ECM or PCM. Then go to Step 14.

STEP 5. Check connector B-11 at engine coolant
temperature sensor for damage.
Q: Is the connector in good condition?

YES : Go to Step 6.
NO :  Repair or replace it. Refer to GROUP 00E, Harness

Connector Inspection (

P.00E-2

). Then go to Step 14.

STEP 6. Check the sensor supply voltage at engine
coolant temperature sensor harness side connector B-11.
(1) Disconnect the connector B-11 and measure at the harness

side.

(2) Turn the ignition switch to the "ON" position.
(3) Measure the voltage between terminal 1 and ground.

•

Voltage should be between 4.5 and 4.9 volts

(4) Turn the ignition switch to the "LOCK" (OFF) position.

Q: Is the voltage normal?

YES : Go to Step 8.
NO :  Go to Step 7.

AKX01177

16 PIN

MB991502

AB

ACX02478 AD

ENGINE COOLANT
TEMPERATURE
SENSOR

CONNECTOR : B-11

AK000234

B-11 HARNESS
SIDE CONNECTOR

2 1

AB

MULTIPORT FUEL INJECTION (MFI) DIAGNOSIS

TSB Revision

MULTIPORT FUEL INJECTION (MFI) <2.4L ENGINE>

13A-86

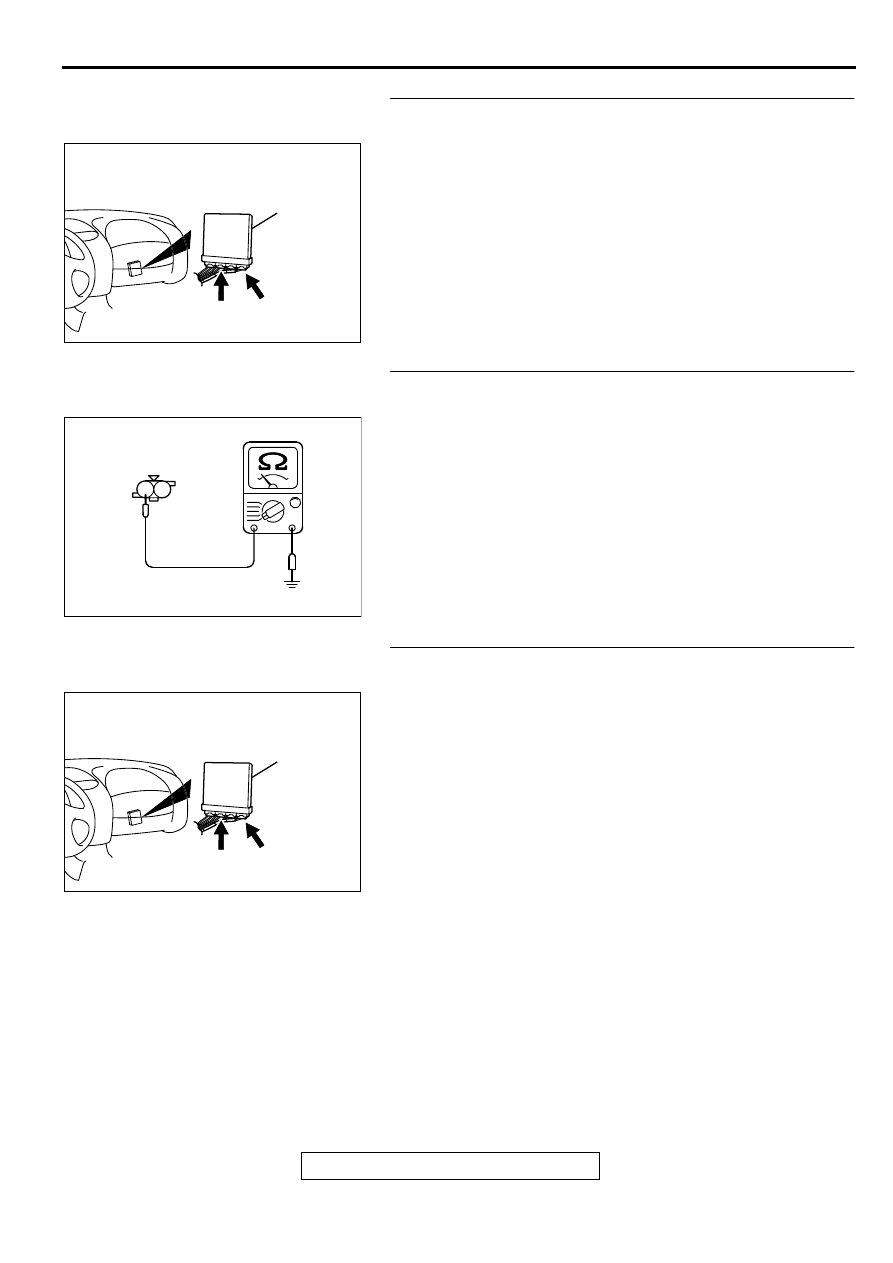

STEP 7. Check connector C-60 at ECM <M/T> or connector
C-54 at PCM <A/T> for damage.
Q: Is the connector in good condition?

YES : Replace the ECM or PCM. Then go to Step 14.
NO :  Repair or replace it. Refer to GROUP 00E, Harness

Connector Inspection (

P.00E-2

). Then go to Step 14.

STEP 8. Check the continuity at engine coolant
temperature sensor harness side connector B-11.
(1) Disconnect the connector B-11 and measure at the harness

side.

(2) Check for the continuity between terminal 2 and ground.

•

Should be less than 2 ohm.

Q: Is the continuity normal?

YES : Go to Step 11.
NO :  Go to Step 9.

STEP 9. Check connector C-60 at ECM <M/T> or connector
C-54 at PCM <A/T> for damage.
Q: Is the connector in good condition?

YES : Go to Step 10.
NO :  Repair or replace it. Refer to GROUP 00E, Harness

Connector Inspection (

P.00E-2

). Then go to Step 14.

AK000280

C-54

C-60

ECM<M/T>
OR
PCM<A/T>

CONNECTORS:C-60<M/T>,C-54<A/T>

BB

AK000235

B-11 HARNESS
SIDE CONNECTOR

AB

2 1

AK000280

C-54

C-60

ECM<M/T>
OR
PCM<A/T>

CONNECTORS:C-60<M/T>,C-54<A/T>

BB
