CHECK AT ECU TERMINAL

SMART WIRING SYSTEM (SWS) NOT USING SWS MONITOR

54B-236

COLUMN SWITCH

4

9

6 7 8

1 2 3

10

5

AC207563

B-135

AB

Terminal
No.

Check item

Check condition

Normal condition

1

System voltage

Always

System voltage

2

Input of SWS request signal

Always

0 to 12 V (pulse signal)

3

SWS communication line

Always

0 to 12 V (pulse signal)

4

Earth

Always

0 V

5

−

−

−

6

Output to windshield intermittent
wiper volume

Ignition switch: ACC
Move the wiper volume from
"Fast" to "Slow."

0 to 2.5 V

7

−

−

−

8

Back-up output to windshield wiper
switch

Windshield low-speed wiper
switch or windshield high-speed
wiper switch: ON

0 V

9

Power supply from ignition switch
(IG1)

Ignition switch: ON

System voltage

10

Back-up output to headlamp switch Headlamp switch: ON

0 V

Main

Index

Group

TOC

GROUP 54C

SMART WIRING

SYSTEM (SWS)

USING SWS

MONITOR

CONTENTS

GENERAL INFORMATION . . . . . . . .

54C-2

SPECIAL TOOLS. . . . . . . . . . . . . . . .

54C-2

TROUBLESHOOTING . . . . . . . . . . . .

54C-4

PRIOR TO TROUBLESHOOTING . . . . . . .

54C-4

STANDARD FLOW OF DIAGNOSTIC
TROUBLESHOOTING  . . . . . . . . . . . . . . . .

54C-4

HOW TO CONNECT THE SWS



MONITOR . . . . . . . . . . . . . . . . . . . . . . . . . .

54C-5

ECU CHECK . . . . . . . . . . . . . . . . . . . . . . . .

54C-6

DATA LIST CHECK  . . . . . . . . . . . . . . . . . .

54C-6

ACTUATOR TEST REFERENCE TABLE. .

54C-14

M.U.T.-III DRIVE RECORDER



FUNCTION . . . . . . . . . . . . . . . . . . . . . . . . .

54C-14

DIAGNOSTIC FUNCTION  . . . . . . . . . . . . .

54C-14

DIAGNOSIS CODE CHART. . . . . . . .

54C-15

DIAGNOSIS TROUBLE CODE



PROCEDURES  . . . . . . . . . . . . . . . . .

54C-16

TROUBLE SYMPTOM CHART . . . . .

54C-29

CHECK TROUBLE BY USING THE



INPUT SIGNAL CHECK. . . . . . . . . . .

54C-32

OPERATION AND FUNCTION
QUICK-REFERENCE TABLE FOR



INPUT SIGNAL INSPECTION



PROCEDURES . . . . . . . . . . . . . . . . . .

54C-33

SYMPTOM PROCEDURES  . . . . . . . .

54C-34

BUZZER  . . . . . . . . . . . . . . . . . . . . . . . . . . .

54C-45

CENTRAL DOOR LOCKING SYSTEM . . . .

54C-51

POWER WINDOW  . . . . . . . . . . . . . . . . . . .

54C-62

KEYLESS ENTRY SYSTEM . . . . . . . . . . . .

54C-84

WINDSHIELD WIPER AND WASHER  . . . .

54C-91

REAR WIPER AND WASHER  . . . . . . . . . .

54C-110

ELECTRIC RETRACTABLE REMOTE



CONTROLLED DOOR MIRROR. . . . . . . . .

54C-122

IGNITION KEY CYLINDER



ILLUMINATION LAMP. . . . . . . . . . . . . . . . .

54C-133

HEADLAMP AND TAIL LAMP. . . . . . . . . . .

54C-137

FOG LAMP  . . . . . . . . . . . . . . . . . . . . . . . . .

54C-161

FLASHER TIMER . . . . . . . . . . . . . . . . . . . .

54C-170

INTERIOR LAMP. . . . . . . . . . . . . . . . . . . . .

54C-186

INPUT SIGNAL PROCEDURES. . . . .

54C-201

CHECK AT ECU TERMINAL . . . . . . .

54C-236

ON-VEHICLE SERVICE . . . . . . . . . . .

54C-240

CUSTOMISE FUNCTION . . . . . . . . . . . . . .

54C-240

Main

Index

Group

TOC

GENERAL INFORMATION

SMART WIRING SYSTEM (SWS) USING SWS MONITOR

54C-2

GENERAL INFORMATION

M1549000100759

For the general information regarding the SWS, refer
to GROUP 54B

− General Information

P.54B-2

.

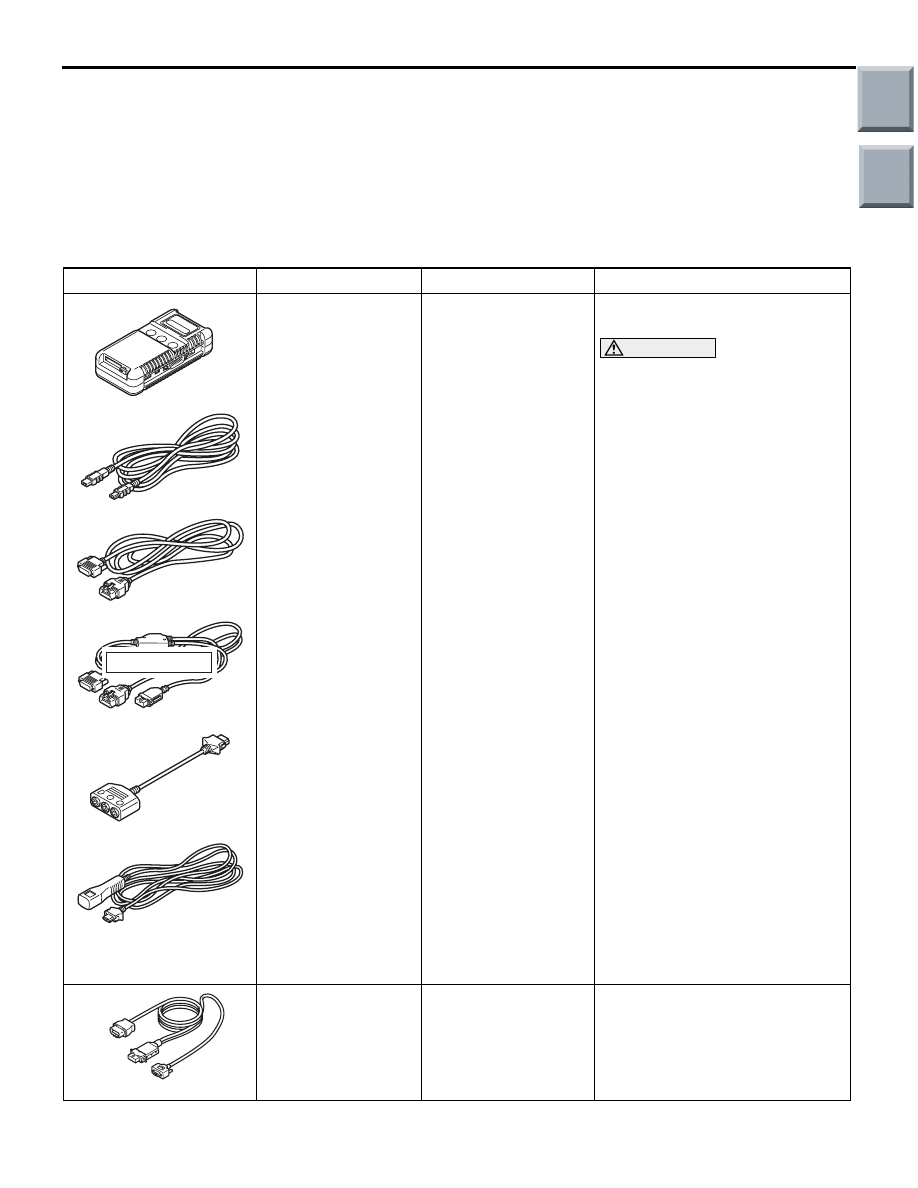

SPECIAL TOOLS

M1549000301091

Tool

Number

Name

Use

MB991955

A: MB991824
B: MB991827
C: MB991910
D: MB991911
E: MB991825
F: MB991826

M.U.T.-III
sub-assembly

A: Vehicle

communication
interface (V. C. I.)

B: M.U.T.-III USB

cable

C: M.U.T.-III main

harness A
(Vehicles with CAN
communication
system)

D: M.U.T.-III main

harness B
(Vehicles without
CAN
communication
system)

E: M.U.T.-III

measurement
adapter

F: M.U.T.-III trigger

harness

SWS communication line check
(ECU check and service data)

CAUTION

M.U.T.-III main harness A
(MB991910) should be used.
M.U.T.-III main harness B
should not be used for this
vehicle.

MB991960

Intermediate wiring
harness for SWS
customisation

SWS communication line check
(ECU check, service data)

MB991910

MB991826

MB991955

MB991911

MB991824

MB991827

MB991825

A

B

C

D

E

F

DO NOT USE

MB991960

Main

Index

Group

TOC

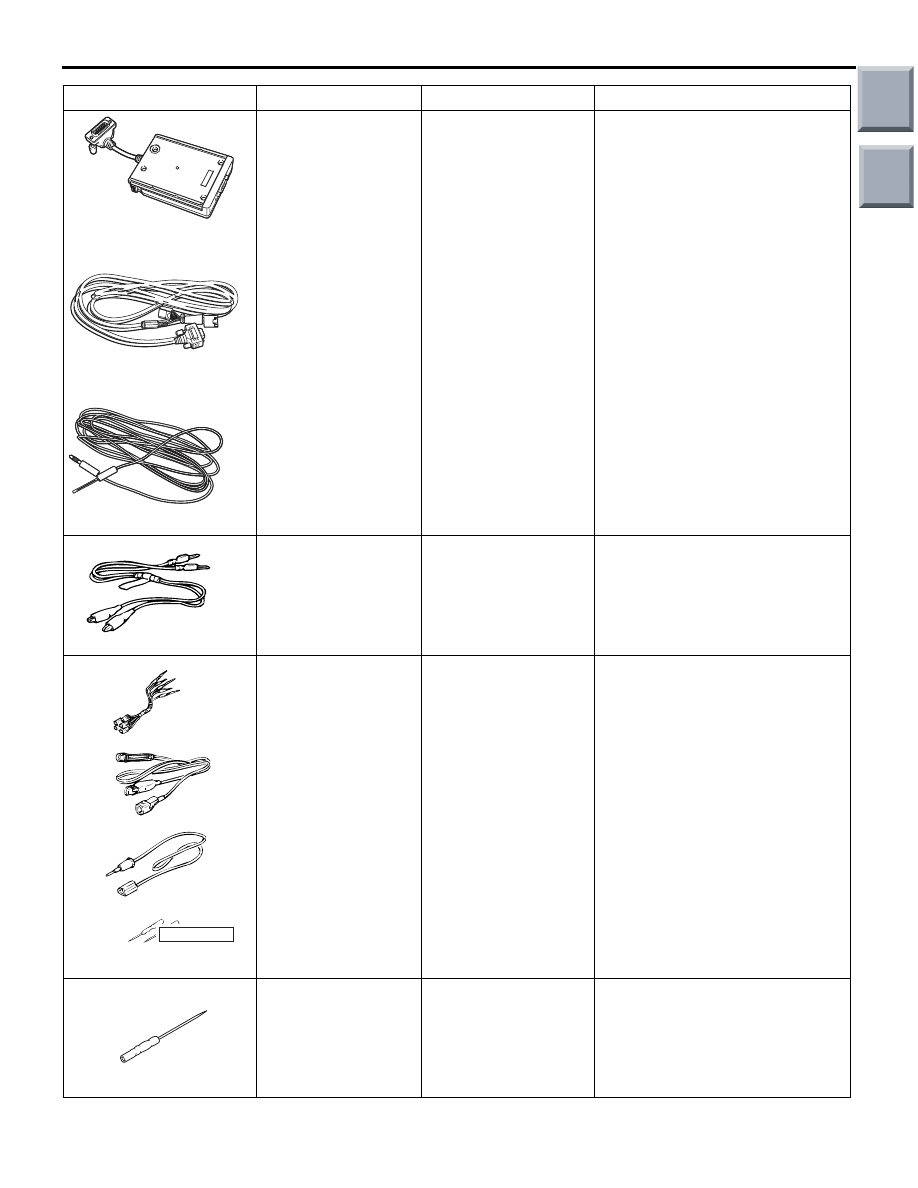

SPECIAL TOOLS

SMART WIRING SYSTEM (SWS) USING SWS MONITOR

54C-3

MB991813

A: MB991806
B: MB991812
C: MB991822

SWS monitor kit

A: SWS monitor

cartridge

B: SWS monitor

harness (for
column-ECU)

C: Probe harness

SWS communication line check
(ECU check and service data)

MB991529

Diagnosis code check
harness

Input signal check by using a
voltmeter

MB991223

A: MB991219
B: MB991220
C: MB991221
D: MB991222

Harness set

A: Test harness
B: LED harness
C: LED harness

adapter

D: Probe

Continuity check and voltage
measurement at harness wire or
connector

A: For checking connector pin

contact pressure

B: For checking power supply

circuit

C: For checking power supply

circuit

D: For connecting a locally

sourced tester

MB992006

Extra fine probe

Continuity check and voltage
measurement at harness wire or
connector

Tool

Number

Name

Use

B991813

A

B

C

MB991529

MB991223

A

D

C

B

AZ

DO NOT USE

MB992006
