ABS <4A91>

CIRCUIT DIAGRAMS

90-69

ABS <4A91> (CONTINUED)

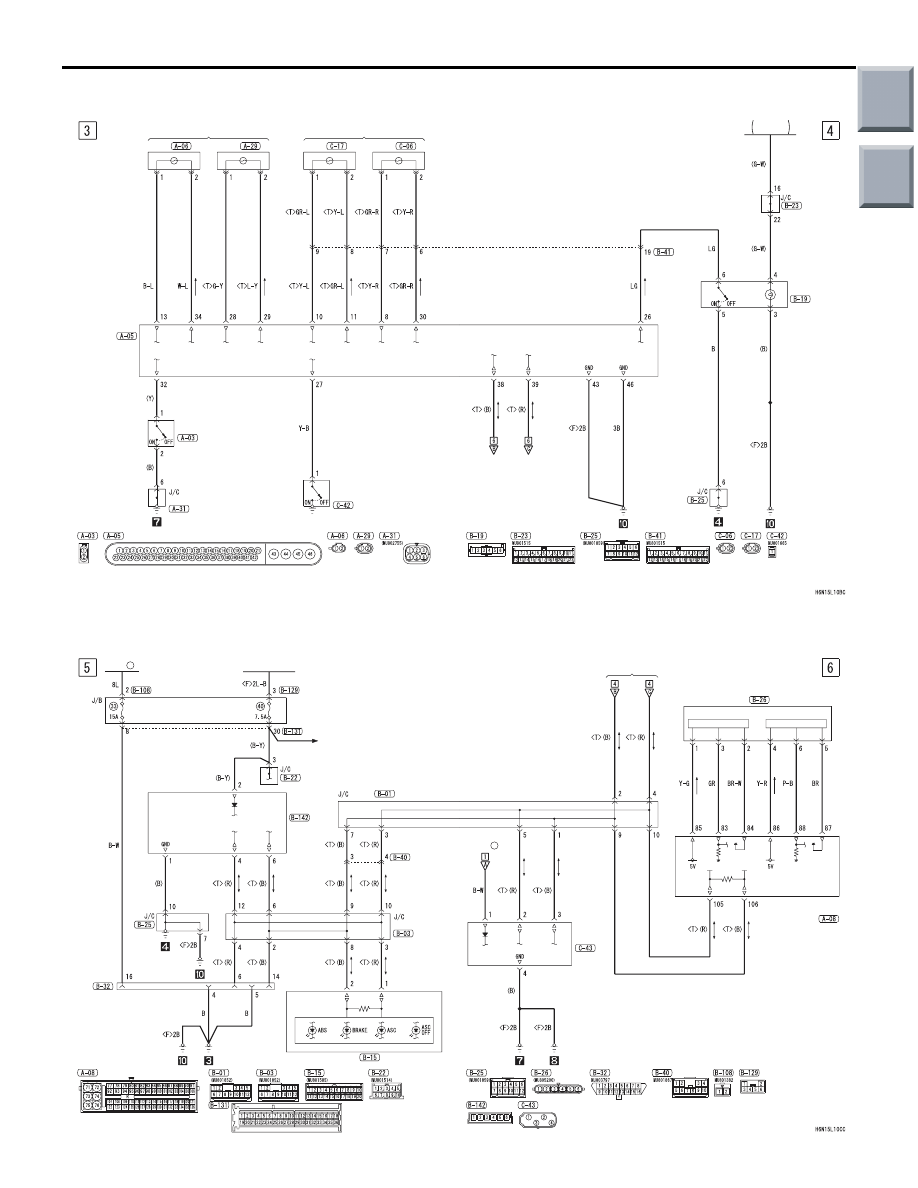

FRONT WHEEL SPEED SENSOR

REAR WHEEL SPEED SENSOR

(LH)

(LH)

(RH)

(RH)

DIAGNOSIS
CONNECTOR

FRONT
SIDE

FUSIBLE
LINK

6

COMBINATION
METER

METER AND A/C-ECU

(CAN2)

(CAN1)

ABS-ECU

ENGINE-
CVT-ECU <CVT>
ENGINE-
ECU <M/T>

ABS-ECU

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue     W : White     Y : Yellow     SB : Sky blue
BR : Brown     O : Orange     GR : Grey     R : Red     P : Pink     V : Violet     PU : Purple

Main

Index

Group

TOC

ABS AND ASC <4G15>

CIRCUIT DIAGRAMS

90-70

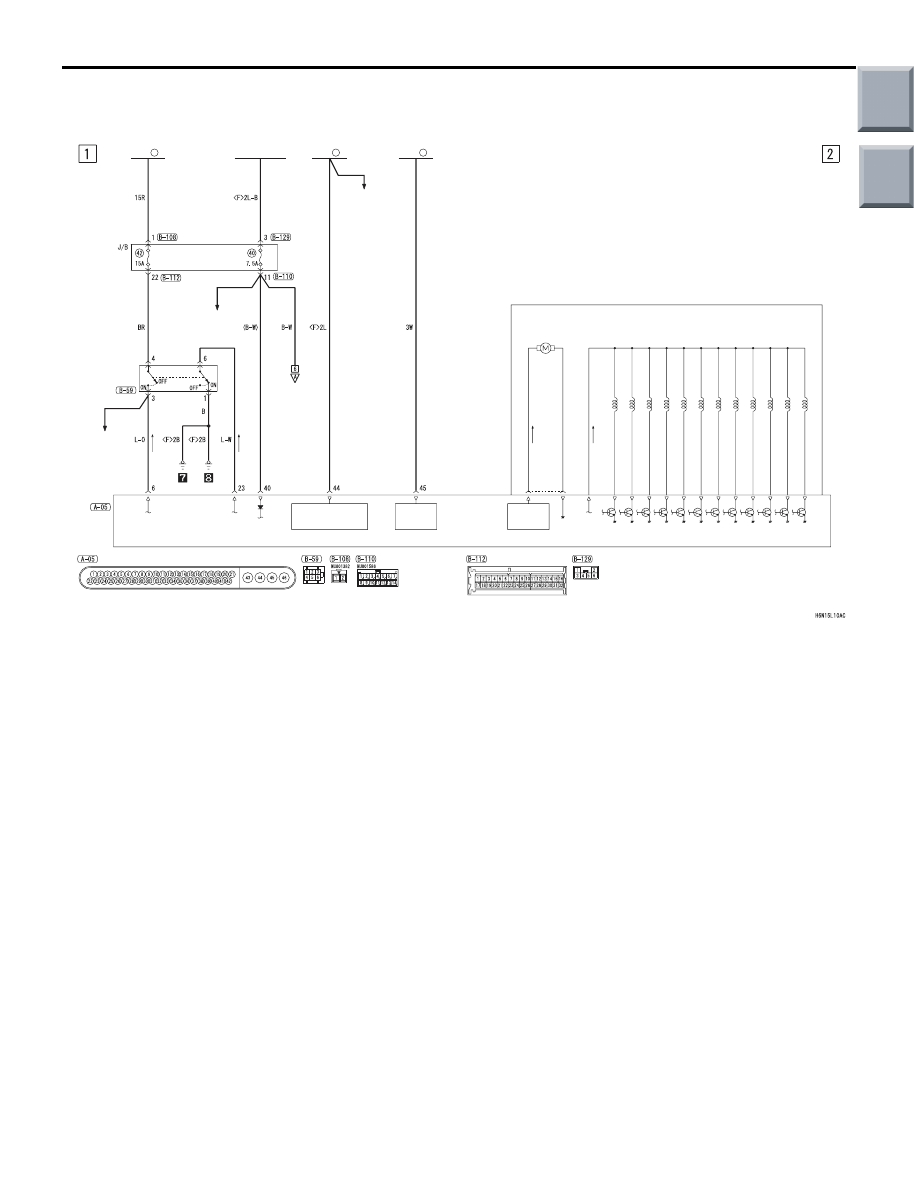

ABS AND ASC <4G15>

M1901021700295

FUSIBLE
LINK

FUSIBLE
LINK

FUSIBLE
LINK

1

3

5

IGNITION
SWITCH (IG1)

ELECTRIC POWER
STEERING SYSTEM

·ENGINE CONTROL
 SYSTEM
·STOP LAMP

STOP
LAMP
SWITCH

ASC-ECU

HYDRAULIC UNIT

CHARGING SYSTEM

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue     W : White     Y : Yellow     SB : Sky blue
BR : Brown     O : Orange     GR : Grey     R : Red     P : Pink     V : Violet     PU : Purple

SOLENOID VALVE
POWER SOURCE

ABS SOLENOID VALVE

MOTOR

MOTOR
POWER
SOURCE

MOTOR
POWER
SOURCE

Main

Index

Group

TOC

ABS AND ASC <4G15>

CIRCUIT DIAGRAMS

90-71

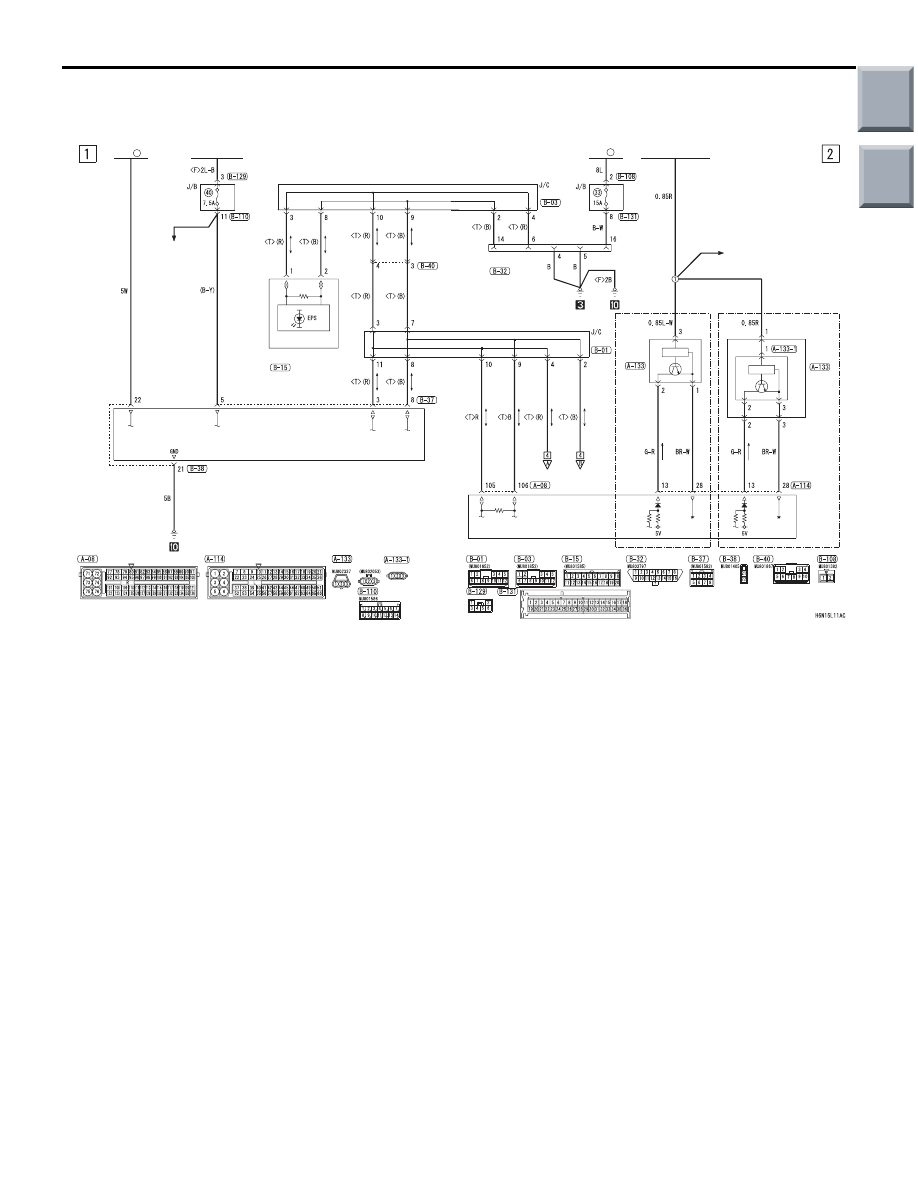

ABS AND ASC <4G15> (CONTINUED)

FRONT WHEEL SPEED SENSOR

REAR WHEEL SPEED SENSOR

(LH)

(LH)

(RH)

(RH)

ASC-ECU

BRAKE FLUID
LEVEL SWITCH

(EARTH 7)

PARKING
BRAKE
SWITCH

ASC OFF
SWITCH

TAIL LAMP
RELAY

ETACS-ECU

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue     W : White     Y : Yellow     SB : Sky blue
BR : Brown     O : Orange     GR : Grey     R : Red     P : Pink     V : Violet     PU : Purple

ABS AND ASC <4G15> (CONTINUED)

IGNITION
SWITCH (IG1)

FUSIBLE
LINK

6

(CAN2)

DIAGNOSIS
CONNECTOR

STEERING
WHEEL
SENSOR

(CAN1)

COMBINATION LAMP

(FUSE     )

40

J/B

G AND
YAW RATE
SENSOR

FRONT
SIDE

ASC-ECU

·BACK-UP LAMP
·CAN
·CENTRAL DOOR
 LOCKING SYSTEM
·DOOR AJAR WARNING BUZZER
·ELECTRIC RETRACTABLE
 REMOTE CONTROLLED MIRROR
·FOG LAMP
·HEADLAMP
·METER AND GAUGE
·POWER WINDOWS
·REAR WIPER AND WASHER
·ROOM LAMP, LUGGAGE
 COMPARTMENT LAMP AND
 IGNITION KEY CYLINDER
 ILLUMINATION LAMP
·TAIL LAMP, POSITION LAMP,
 LICENCE PLATE LAMP AND
 LIGHTING MONITOR BUZZER
·TURN-SIGNAL LAMP AND
 HAZARD WARNING LAMP
·WINDSHIELD WIPER AND WASHER

ACCELERATOR
PEDAL POSITION
SENSOR

ENGINE-
ECU

(MAIN)

(SUB)

HALL IC

HALL IC

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue    W : White
Y : Yellow     SB : Sky blue     BR : Brown    O : Orange
GR : Grey     R : Red     P : Pink     V : Violet    PU : Purple

Main

Index

Group

TOC

ELECTRIC POWER STEERING SYSTEM

CIRCUIT DIAGRAMS

90-72

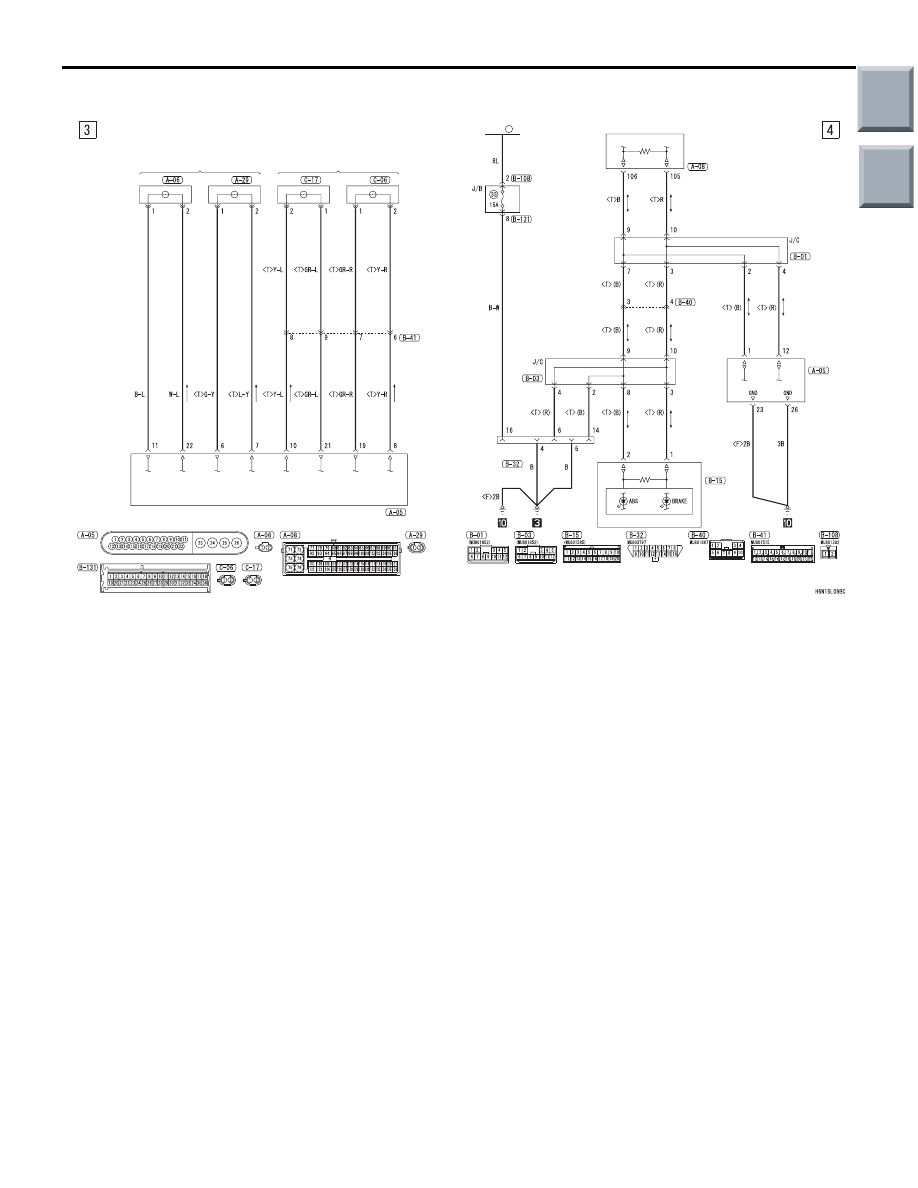

ELECTRIC POWER STEERING SYSTEM

M1901021800258

FUSIBLE
LINK

FUSIBLE
LINK

IGNITION
SWITCH (IG1)

ENGINE
CONTROL RELAY

METER AND
A/C-ECU

EPS-ECU

COMBINATION
METER

DIAGNOSIS
CONNECTOR

·ENGINE CONTROL
 SYSTEM
·INVECS-III CVT

CRANK
ANGLE
SENSOR

CRANK
ANGLE
SENSOR

ENGINE-CVT-ECU <CVT>
ENGINE-ECU <M/T>

4

·ABS <4A91>
·ABS AND ASC <4G15>

FRONT
SIDE

6

<4A91>

<4G15>

<4A91>

<4G15>

<4G15>

(CAN1)

(CAN2)

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue    W : White
Y : Yellow     SB : Sky blue     BR : Brown    O : Orange
GR : Grey     R : Red     P : Pink     V : Violet    PU : Purple
