23B-1

GROUP 23B

AUTOMATIC

TRANSMISSION

OVERHAUL

CONTENTS

GENERAL INFORMATION . . . . . . . .

23B-3

GENERAL SPECIFICATIONS . . . . . .

23B-5

SERVICE SPECIFICATIONS. . . . . . .

23B-5

SNAP RING, SPACER, THRUST WASHER,
THRUST RACE AND PRESSURE PLATE FOR
ADJUSTMENT . . . . . . . . . . . . . . . . . .

23B-5

TORQUE SPECIFICATIONS . . . . . . .

23B-8

SEALANTS  . . . . . . . . . . . . . . . . . . . .

23B-8

SPECIAL TOOLS. . . . . . . . . . . . . . . .

23B-9

TRANSMISSION  . . . . . . . . . . . . . . . .

23B-13

TRANSMISSION DISASSEMBLY AND REASSEMBLY



. . . . . . . . . . . . . . . . . . .

23B-13

ADJUSTMENT OF TRANSMISSION . . . . .

23B-41

OIL PUMP  . . . . . . . . . . . . . . . . . . . . .

23B-45

OIL PUMP DISASSEMBLY AND REASSEMBLY



. . . . . . . . . . . . . . . . . . .

23B-45

UNDERDRIVE CLUTCH AND INPUT SHAFT



. . . . . . . . . . . . . . . . .

23B-46

UNDERDRIVE CLUTCH AND INPUT SHAFT
DISASSEMBLY AND REASSEMBLY. . . . .

23B-46

REVERSE AND OVERDRIVE CLUTCH



 . . . . . . . . . . . . . . . .

23B-48

REVERSE AND OVERDRIVE CLUTCH
DISASSEMBLY AND REASSEMBLY . . . . .

23B-48

DIRECT CLUTCH . . . . . . . . . . . . . . . .

23B-51

DIRECT CLUTCH DISASSEMBLY AND
REASSEMBLY  . . . . . . . . . . . . . . . . . . . . . .

23B-51

PLANETARY CARRIER ASSEMBLY

23B-53

PLANETARY CARRIER ASSEMBLY DISASSEMBLY
AND REASSEMBLY . . . . . . . . . . . . . . . . . .

23B-53

LOW-REVERSE BRAKE  . . . . . . . . . .

23B-55

LOW-REVERSE BRAKE DISASSEMBLY AND
REASSEMBLY  . . . . . . . . . . . . . . . . . . . . . .

23B-55

SECOND BRAKE . . . . . . . . . . . . . . . .

23B-56

SECOND BRAKE DISASSEMBLY AND
REASSEMBLY  . . . . . . . . . . . . . . . . . . . . . .

23B-56

DIRECT PLANETARY CARRIER. . . .

23B-57

DIRECT PLANETARY CARRIER DISASSEMBLY AND
ASSEMBLY . . . . . . . . . . . . . . . . . . . . . . . . .

23B-57

DIFFERENTIAL. . . . . . . . . . . . . . . . . .

23B-60

DIFFERENTIAL DISASSEMBLY AND REASSEMBLY



. . . . . . . . . . . . . . . . . . .

23B-60

VALVE BODY . . . . . . . . . . . . . . . . . . .

23B-62

VALVE BODY DISASSEMBLY AND REASSEMBLY



. . . . . . . . . . . . . . . . . . .

23B-62

HOME

23B-2

REDUCTION BRAKE PISTON  . . . . .

23B-65

REDUCTION BRAKE PISTON DISASSEMBLY AND
ASSEMBLY. . . . . . . . . . . . . . . . . . . . . . . . .

23B-65

DRIVE SHAFT OIL SEAL . . . . . . . . . .

23B-66

DRIVE SHAFT OIL SEAL DISASSEMBLY AND
REASSEMBLY  . . . . . . . . . . . . . . . . . . . . . .

23B-66

GENERAL INFORMATION

AUTOMATIC TRANSMISSION OVERHAUL

23B-3

GENERAL INFORMATION

M1233000100715

Transmission model

Combined engine

Vehicle model

F5A5A-4-C2Z

6G75-S4-MPI

DL1A

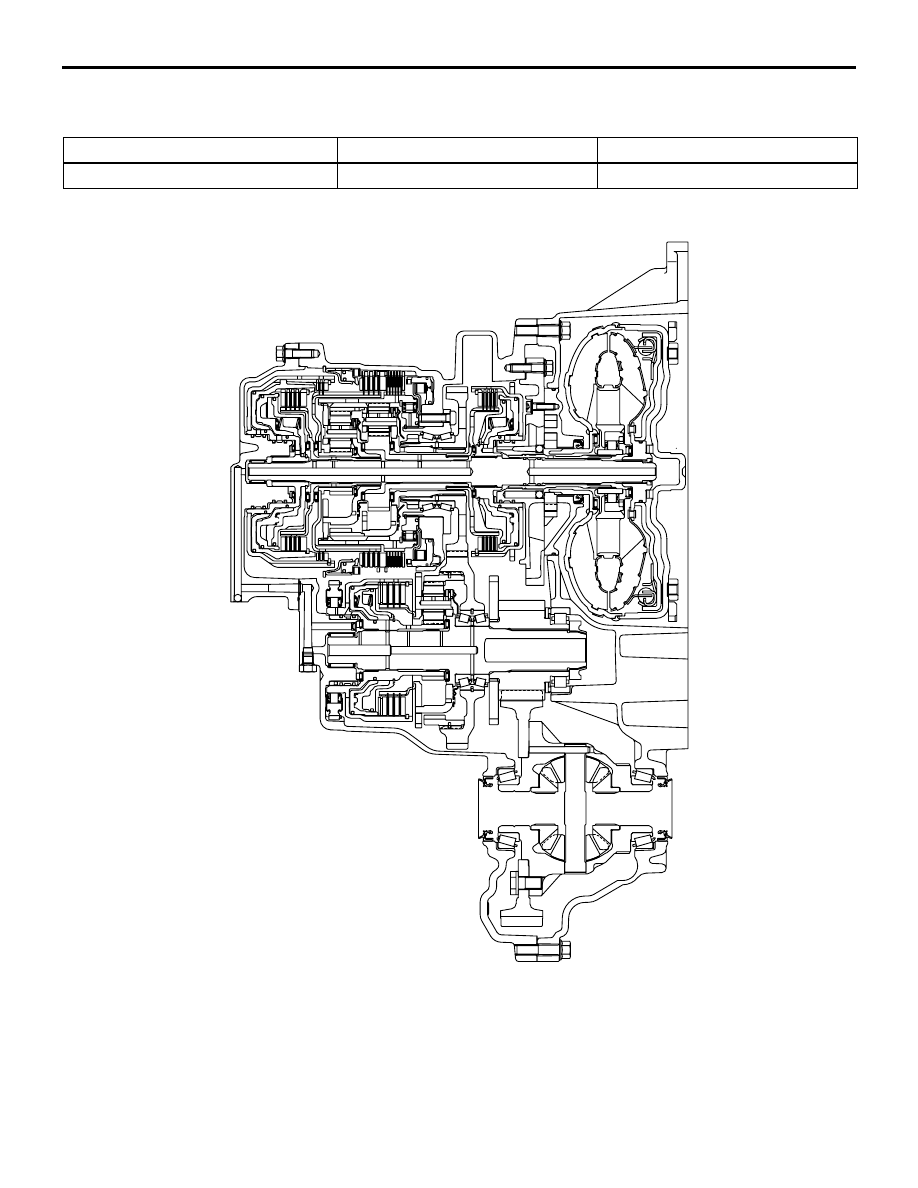

SECTIONAL VIEW

AK403256
