FUEL TANK

FUEL SUPPLY

13B-8

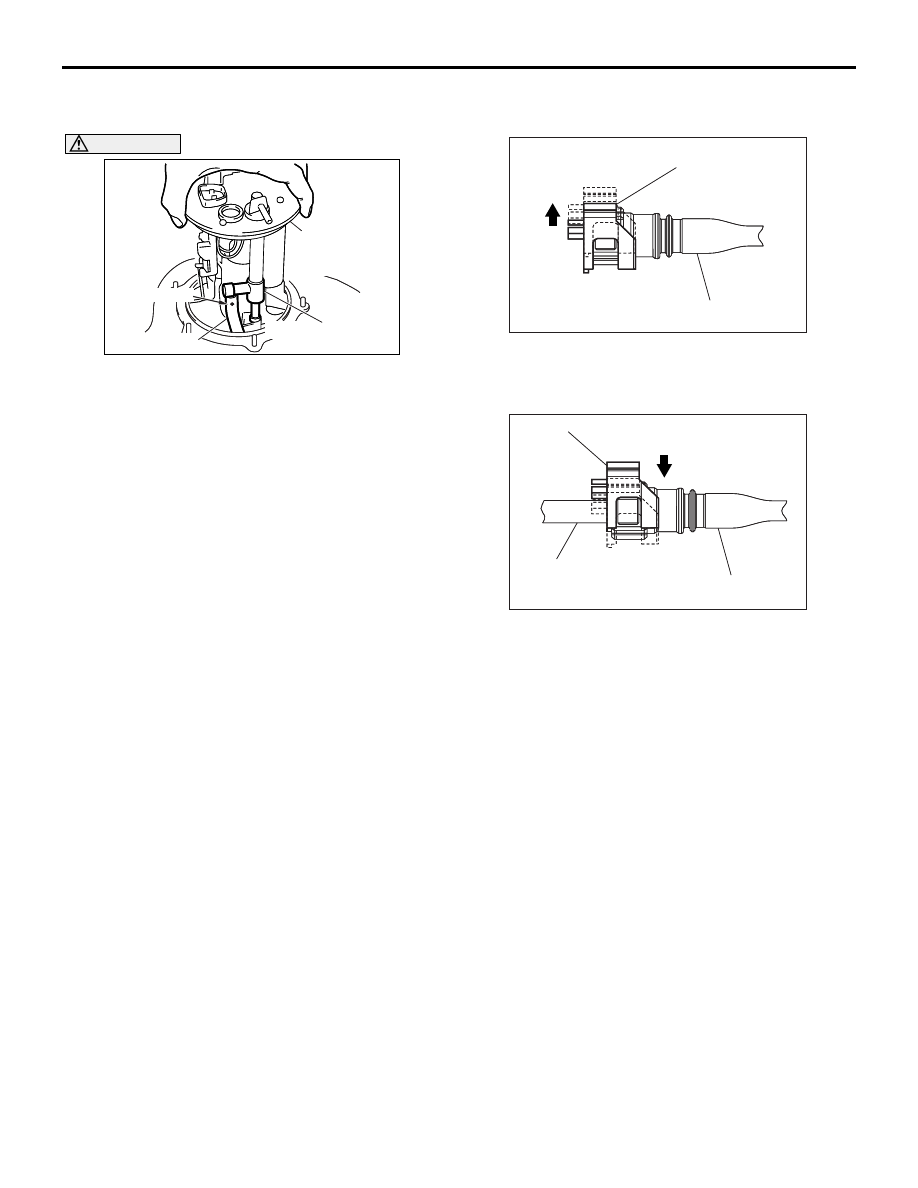

>>B<< FUEL TANK PUMP AND GAUGE
ASSEMBLY INSTALLATION

CAUTION

• When installing the fuel tank pump and gauge

assembly from service hole to fuel tank,
install it with suction hose mating mark facing
as shown in the illustration not to twist the
suction hose.

• When installing the fuel tank pump and gauge

assembly into the fuel tank, be careful not to
damage the gauge and the float. In addition,
be careful that the float of fuel gauge does not
catch the suction hose in the fuel tank.

• When installing the fuel tank pump and gauge

assembly from service hole to fuel tank, make
sure that the gauge moving area can move
smoothly.

While inserting the fuel tank pump and gauge
assembly into the fuel tank, connect the suction
hose to the fuel tank assist pump and install the
fuel tank pump and gauge assembly to the fuel
tank.

>>C<< FUEL HIGH-PRESSURE HOSE
INSTALLATION

1. Before installing fuel high-pressure hose, push up

the double lock of the fuel high-pressure hose
connector.

2. Install the fuel high-pressure hose connector to

the fuel line pipe, and push down the lock of the
connector to lock it thoroughly.

3. After connecting the fuel high-pressure hose,

slightly pull it to ensure that is installed securely.
Also confirm that there is a play approximately 3
mm.

DISASSEMBLY AND REASSEMBLY

M1135004600421

FUEL TANK PUMP ASSEMNLY

NOTE: For the removal and installation procedures,
refer to the fuel tank pump assembly replacement
procedure in On-vehicle Service (Refer to

P.13B-2

).

AC302877

AD

AC302877

Fuel tank pump
and gauge
assembly

Fuel tank assist pump

Suction hose

Mating marks

AC207384 AC

Double lock of the connector

Fuel high-pressure hose

AC207384

AC207385AC

Lock of the connector

Fuel line pipe

Fuel high-pressure hose

AC207385

FUEL TANK

FUEL SUPPLY

13B-9

REASSEMBLY SERVICE POINT
>>A<< FUEL TANK GROMMET/O-RING
INSTALLATION

Apply gasoline on the grommet and the O-ring before
mounting them to prevent damage or twisting.

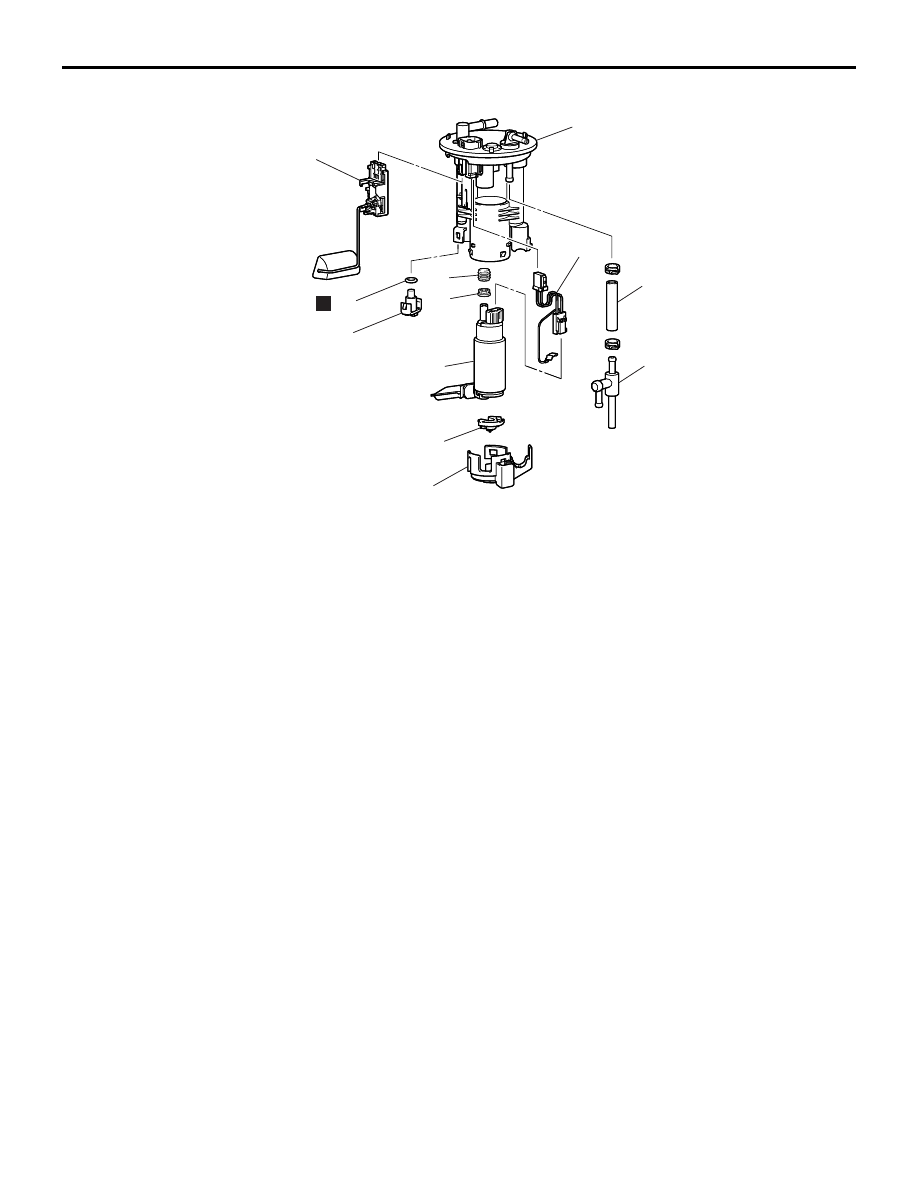

AC301951

AC

11

1

N

2

3

4

5

6

7

8

9

10

12

AC301951

Disassembly steps

1.

Fuel tank gauge unit

2.

Fuel pump harness

3.

Fuel pump bracket

4.

Fuel pump cushion

5.

Fuel tank pump assembly

6.

Spacer

>>A<<

7.

Grommet

8.

Fuel tank assist pump

9.

Fuel pump hose

10. Cap

>>A<<

11. O-ring
12. Fuel tank filter assembly

Disassembly steps (Continued)

13A-1

GROUP 13A

MULTIPORT FUEL

INJECTION (MPI)

CONTENTS

GENERAL INFORMATION . . . . . . . .

13A-4

SERVICE SPECIFICATIONS. . . . . . .

13A-8

SEALANT. . . . . . . . . . . . . . . . . . . . . .

13A-8

SPECIAL TOOLS. . . . . . . . . . . . . . . .

13A-9

TROUBLESHOOTING . . . . . . . . . . . .

13A-11

DIAGNOSIS TROUBLESHOOTING FLOW

13A-11

DIAGNOSIS FUNCTION. . . . . . . . . . . . . . .

13A-11

INSPECTION CHART FOR DIAGNOSIS CODE

 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

13A-20

INSPECTION PROCEDURE FOR DIAGNOSIS
CODES . . . . . . . . . . . . . . . . . . . . . . . . . . . .

13A-24

Code No. P0100: Air Flow Sensor System .

13A-24

Code No. P0105: Barometric Pressure Sensor System

 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

13A-29

Code No. P0110: Intake Air Temperature Sensor
System  . . . . . . . . . . . . . . . . . . . . . . . . . . . .

13A-30

Code No. P0115: Engine Coolant Temperature Sensor
System  . . . . . . . . . . . . . . . . . . . . . . . . . . . .

13A-37

Code No. P0122: Throttle Position Sensor (Main)

Circuit Low Input . . . . . . . . . . . . . . . . . . . . .

13A-44

Code No. P0123: Throttle Position Sensor  (Main)

Circuit High Input. . . . . . . . . . . . . . . . . . . . .

13A-48

Code No. P0125: Feedback System Monitor

 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

13A-50

Code No. P0130: Cylinder 1, 4 Oxygen Sensor (Front)
System  . . . . . . . . . . . . . . . . . . . . . . . . . . . .

13A-57

Code No. P0135: Cylinder 1, 4 Oxygen Sensor (Front)

Heater System  . . . . . . . . . . . . . . . . . . . . . .

13A-63

Code No. P0136: Cylinder 1, 4 Oxygen Sensor (Rear)
System  . . . . . . . . . . . . . . . . . . . . . . . . . . . .

13A-69

Code No. P0141: Cylinder 1, 4 Oxygen Sensor (Rear)

Heater System  . . . . . . . . . . . . . . . . . . . . . .

13A-76

Code No. P0150: Cylinder 2, 3 Oxygen Sensor (Front)
System. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

13A-82

Code No. P0155: Cylinder 2, 3 Oxygen Sensor (Front)

Heater System. . . . . . . . . . . . . . . . . . . . . . .

13A-89

Code No. P0156: Cylinder 2, 3 Oxygen Sensor (Rear)
System. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

13A-95

Code No. P0161: Cylinder 2, 3 Oxygen Sensor

(Rear)Heater System. . . . . . . . . . . . . . . . . .

13A-102

Code No. P0170: Abnormal Fuel System (Cylinder 1, 4)

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

13A-108

Code No. P0173: Abnormal Fuel System (cylinder 2, 3)

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

13A-111

Code No. P0201: No. 1 Injector System . . .

13A-115

Code No. P0202: No. 2 Injector System . . .

13A-120

Code No. P0203: No. 3 Injector System . . .

13A-125

Code No. P0204: No. 4 Injector System . . .

13A-130

Code No. P0222: Throttle Position Sensor (Sub) Circuit

Low Input . . . . . . . . . . . . . . . . . . . . . . . . . . .

13A-135

Code No. P0223: Throttle Position Sensor  (Sub) Circuit

High Input  . . . . . . . . . . . . . . . . . . . . . . . . . .

13A-139

Code No. P0300: Random/Multiple Cylinder Misfire
Detected  . . . . . . . . . . . . . . . . . . . . . . . . . . .

13A-141

Code No. P0301: No. 1 Cylinder Misfire Detected

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

13A-143

Code No. P0302: No. 2 Cylinder Misfire Detected

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

13A-146

Code No. P0303: No. 3 Cylinder Misfire Detected

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

13A-148

Code No. P0304: No. 4 Cylinder Misfire Detected

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

13A-151

Code No. P0325: Detonation Sensor System

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

13A-154

Code No. P0335: Crank Angle Sensor System

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

13A-157

Code No. P0340: Camshaft Position Sensor System

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

13A-167

13A-2

Code No. P0403: Exhaust Gas Recirculation Control
System  . . . . . . . . . . . . . . . . . . . . . . . . . . . .

13A-176

Code No. P0421: Warm Up Catalyst Malfunction

(cylinder 1, 4)  . . . . . . . . . . . . . . . . . . . . . . .

13A-182

Code No. P0431: Warm Up Catalyst Malfunction

(Cylinder 2, 3) . . . . . . . . . . . . . . . . . . . . . . .

13A-183

Code No. P0443: Purge Control Solenoid Valve System

 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

13A-184

Code No. P0500: Vehicle Speed Sensor System <M/T>

 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

13A-189

Code No. P0500: Vehicle Speed Signal System <A/T>

 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

13A-191

Code No. P0505: Idle Speed Control (ISC) System

 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

13A-192

Code No. P0513: Immobilizer Malfunction .

13A-193

Code No. P0551: Power Steering Fluid Pressure

Sensor System . . . . . . . . . . . . . . . . . . . . . .

13A-196

Code No. P0603: EEP ROM MALFUNCTION

 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

13A-206

Code No. P0606: Engine-ECU <M/T> or
Engine-A/T-ECU <A/T> Main Processor Malfunction

 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

13A-206

Code No. P0622: Alternator FR Terminal System

 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

13A-207

Code No. P0638: Throttle Valve Control Servo Circuit

Range/Performance Problem . . . . . . . . . . .

13A-210

Code No. P0642: Throttle Position Sensor Power
Supply . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

13A-216

Code No. P0657: Throttle Valve Control Servo Relay

Circuit Malfunction. . . . . . . . . . . . . . . . . . . .

13A-218

Code No. P1021: Oil Control Valve Circuit .

13A-225

Code No. P1602: Communication Malfunction
(between Engine-ECU <M/T> or Engine-A/T-ECU

<A/T> Main Processor and System LSI). . .

13A-229

Code No. P1603: Battery Backup Circuit Malfunction

 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

13A-231

Code No. P2100: Throttle Valve Control Servo Circuit
(open) . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

13A-234

Code No. P2101: Throttle Valve Control Servo Magneto
Malfunction . . . . . . . . . . . . . . . . . . . . . . . . .

13A-239

Code No. P2102: Throttle Valve Control Servo Circuit

(Shorted Low) . . . . . . . . . . . . . . . . . . . . . . .

13A-242

Code No. P2103: Throttle Valve Control Servo Circuit

(Shorted High). . . . . . . . . . . . . . . . . . . . . . .

13A-245

Code No. P2122: Accelerator Pedal Position Sensor

(Main) Circuit Low Input  . . . . . . . . . . . . . . .

13A-248

Code No. P2123: Accelerator Pedal Position Sensor

(Main) Circuit High Input . . . . . . . . . . . . . . .

13A-253

Code No. P2127: Accelerator Pedal Position Sensor

(Sub) Circuit Low Input . . . . . . . . . . . . . . . .

13A-256

Code No. P2128: Accelerator Pedal Position Sensor

(Sub) Circuit High Input. . . . . . . . . . . . . . . .

13A-261

Code No. P2135: Throttle Position Sensor (Main and

Sub) Range/Performance Problem . . . . . . .

13A-265

Code No. P2138: Accelerator Pedal Position Sensor
(Main and Sub) Range/Performance Problem

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

13A-267

Code No. P2173: Abnormal Intake Air Amount

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

13A-274

Code No. U1073: Bus Off . . . . . . . . . . . . . .

13A-274

Code No. U1102: ABS-ECU time-out  . . . . .

13A-275

Code No. U1108: Combination meter timeout

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

13A-276

Code No. U1110: A/C-ECU timeout  . . . . . .

13A-278

INSPECTION CHART FOR TROUBLE SYMPTOMS

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

13A-279

SYMPTOM PROCEDURES  . . . . . . . . . . . .

13A-283

Inspection Procedure 1: Communication with
Engine-ECU <M/T> or Engine-A/T-ECU <A/T> is Not
Possible.  . . . . . . . . . . . . . . . . . . . . . . . . . . .

13A-283

Inspection Procedure 2: The Engine Warning Lamp
Does Not Illuminate Right after the Ignition Switch is

Turned the "ON" Position. . . . . . . . . . . . . . .

13A-285

Inspection Procedure 3: The Engine Warning Lamp

Remains Illuminating and Never Goes Out .

13A-285

Inspection Procedure 4: Starting Impossible (No Initial

Combustion) <M/T>. . . . . . . . . . . . . . . . . . .

13A-286

Inspection Procedure 5: Starting Impossible (No Initial

Combustion) <A/T> . . . . . . . . . . . . . . . . . . .

13A-292

Inspection Procedure 6: Starting Impossible (Starter

Operative but No Initial Combustion). . . . . .

13A-297

Inspection Procedure 7: Starting Impossible (Initial
Combustion But No Complete Combustion), Improper

Starting (Long Time to Start) . . . . . . . . . . . .

13A-300

Inspection Procedure 8: Unstable Idling (Rough Idling,
Hunting), Improper Idling Speed (Too High or too Low),

Engine Stalls during Idling (Die Out) . . . . . .

13A-301

Inspection Procedure 9: The Engine Stalls when

Starting the Car (Pass Out) . . . . . . . . . . . . .

13A-305

Inspection Procedure 10: The Engine Stalls when
Decelerating  . . . . . . . . . . . . . . . . . . . . . . . .

13A-305

Inspection Procedure 11: Engine Does Not Revole Up

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

13A-306

Inspection Procedure 12: Hesitation, Sag, Poor

Acceleration, Stumble, Surge  . . . . . . . . . . .

13A-307

Inspection Procedure 13: The Feeling of Impact or

Vibration when Accelerating  . . . . . . . . . . . .

13A-308

Inspection Procedure 14: The Feeling of Impact or

Vibration when Decelerating . . . . . . . . . . . .

13A-309

Inspection Procedure 15: Knocking . . . . . . .

13A-309

Inspection Procedure 16: Ignition Timing Offset

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

13A-309

Inspection Procedure 17: Run On (Dieseling)

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

13A-311
