SPARE CONNECTOR (FOR NAVIGATION SYSTEM) <LHD>

CIRCUIT DIAGRAMS

90-221

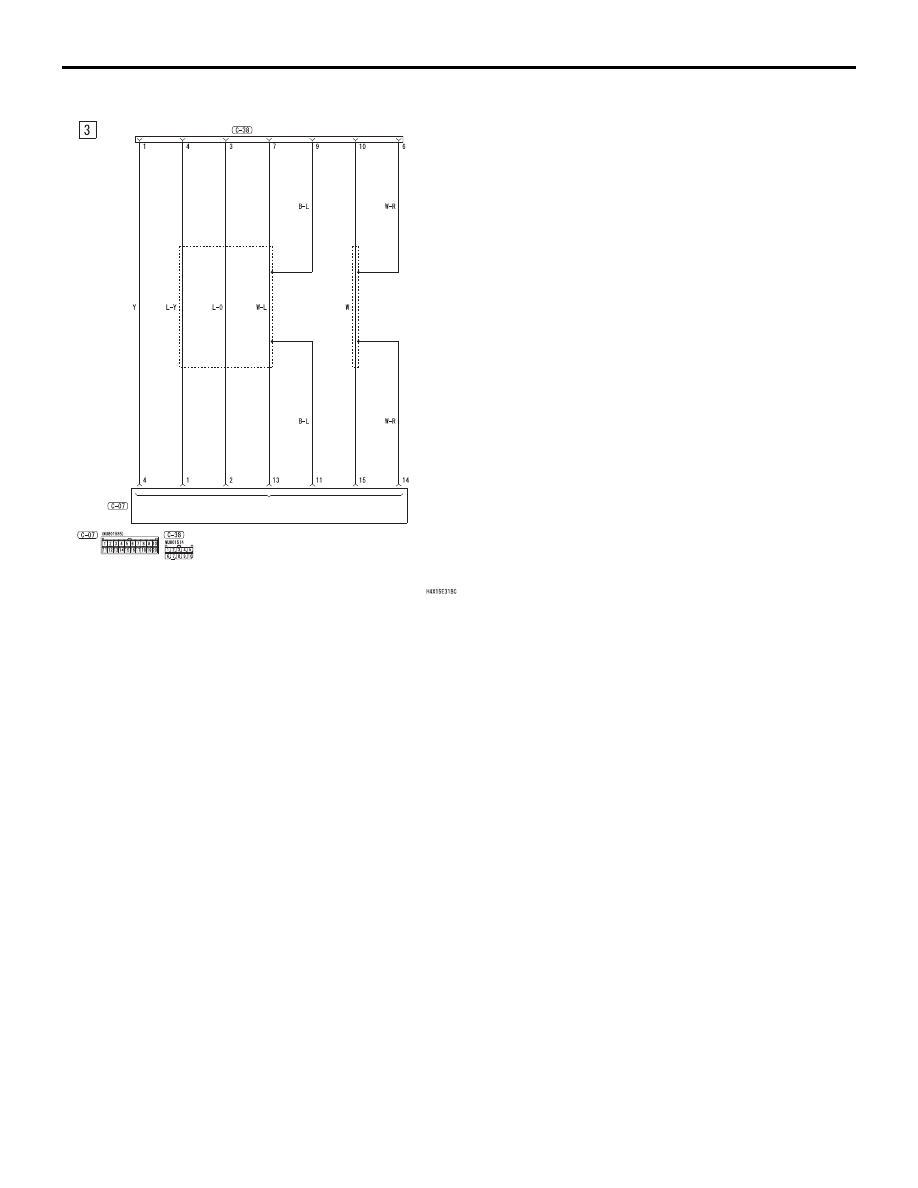

SPARE CONNECTOR (FOR NAVIGATION SYSTEM) <LHD> (CONTINUED)

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue     W : White     Y : Yellow     SB : Sky blue
BR : Brown     O : Orange     GR : Gray     R : Red     P : Pink     V : Violet

CENTRE
DISPLAY

<NO CONNECTION>

SPARE CONNECTOR
(FOR NAVIGATION SYSTEM)

SPARE CONNECTOR (FOR NAVIGATION SYSTEM) <RHD>

CIRCUIT DIAGRAMS

90-222

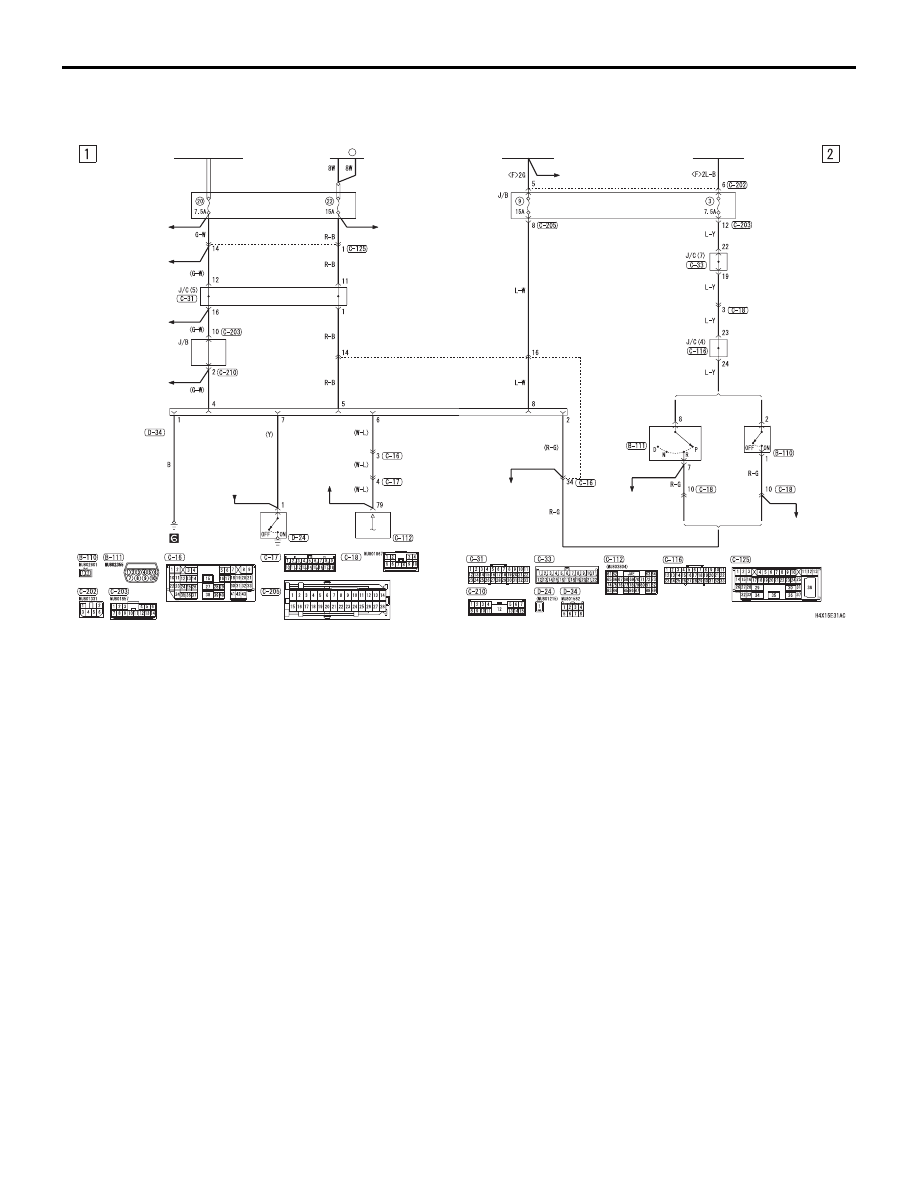

SPARE CONNECTOR (FOR NAVIGATION SYSTEM) <RHD>

M1901021300026

IGNITION
SWITCH (IG1)

<A/T>

<M/T>

INHIBITOR
SWITCH

BACK-UP
LAMP
SWITCH

·INVECS-II 4A/T
·REAR WIPER
 AND WASHER

REAR WIPER
AND WASHER

26

FUSIBLE
LINK

IGNITION
SWITCH (ACC)

PARKING
BRAKE
SWITCH

ENGINE-ECU <M/T>
OR ENGINE-
A/T-ECU <A/T>

SPARE
CONNECTOR
(FOR NAVIGATION
 SYSTEM)

·FRONT FOG
 LAMP
·HEADLAMP
·HEADLAMP
 WASHER
·REAR FOG LAMP
·TAIL LAMP,
 POSITION LAMP,
 LICENCE PLATE
 LAMP AND LIGHTING
 MONITOR BUZZER
·WINDSHIELD WIPER
 AND WASHER

REFER TO
POWER
DISTRIBUTION
SYSTEM

·AUTO-CRUISE
 CONTROL
 SYSTEM <M/T>
·ENGINE
 CONTROL
 SYSTEM <M/T>

FUEL WARNING LAMP,
BRAKE WARNING
LAMP, OIL PRESSURE
WARNING LAMP AND
ENGINE OIL LEVEL
WARNING LAMP

FRONT-ECU

(TAIL LAMP RELAY)

TAIL LAMP,
POSITION LAMP,
LICENCE PLATE
LAMP AND LIGHTING
MONITOR BUZZER

TAIL LAMP,
POSITION LAMP,
LICENCE PLATE
LAMP AND LIGHTING
MONITOR BUZZER

·DUAL AUTOMATIC
 AIR CONDITIONER
·SINGLE AUTOMATIC
 AIR CONDITIONER

·EBD, ABS AND ASC
·FRONT FOG LAMP
·REAR FOG LAMP

BACK-UP
LAMP

RELAY
BOX

SPARE CONNECTOR (FOR NAVIGATION SYSTEM) <RHD>

CIRCUIT DIAGRAMS

90-223

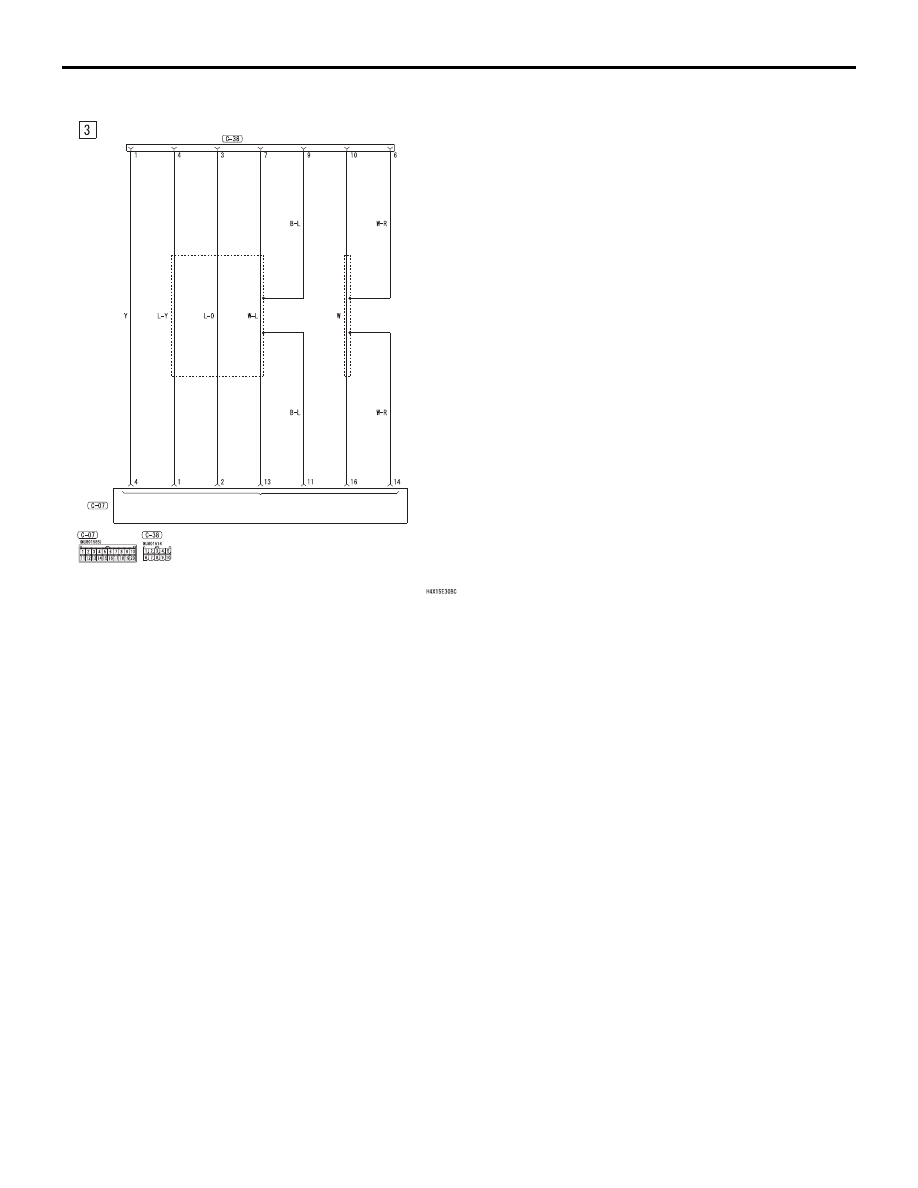

SPARE CONNECTOR (FOR NAVIGATION SYSTEM) <RHD> (CONTINUED)

CENTRE
DISPLAY

SPARE CONNECTOR
(FOR NAVIGATION SYSTEM)

<NO CONNECTION>

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue     W : White     Y : Yellow     SB : Sky blue
BR : Brown     O : Orange     GR : Gray     R : Red     P : Pink     V : Violet

54D-1

GROUP 54D

CONTROLLER

AREA NETWORK

(CAN)

CONTENTS

GENERAL INFORMATION . . . . . . . .

54D-3

SPECIAL TOOL . . . . . . . . . . . . . . . . .

54D-5

TEST EQUIPMENT  . . . . . . . . . . . . . .

54D-7

SERVICE PRECAUTIONS. . . . . . . . .

54D-8

PRECAUTIONS ON HOW TO REPAIR THE
CAN BUS LINES . . . . . . . . . . . . . . . .

54D-9

EXPLANATION ABOUT THE MUT-III CAN BUS
DIAGNOSTICS. . . . . . . . . . . . . . . . . .

54D-9

DIAGNOSIS . . . . . . . . . . . . . . . . . . . .

54D-16

CAN BUS DIAGNOSTICS TABLE  . . . . . . .

54D-16

CAN BUS DIAGNOSIS . . . . . . . . . . . . . . . .

54D-46

Diagnostic Item 1: Diagnose the CAN bus lines for short
to power supply <LH drive vehicles without ASC>

 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

54D-46

Diagnostic Item 2: Diagnose the CAN bus lines for short
to power supply <LH drive vehicles with ASC>

 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

54D-77

Diagnostic Item 3: Diagnose the CAN bus lines for short
to power supply <RH drive vehicles without ASC>

 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

54D-110

Diagnostic Item 4: Diagnose the CAN bus lines for short
to power supply <RH drive vehicles with ASC>

 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

54D-140

Diagnostic Item 5: Diagnose the CAN bus lines for short

to earth <LH drive vehicles without ASC>. .

54D-173

Diagnostic Item 6: Diagnose the CAN bus lines for short

to earth <LH drive vehicles with ASC> . . . .

54D-205

Diagnostic Item 7: Diagnose the CAN bus lines for short

to earth <RH drive vehicles without ASC>  .

54D-239

Diagnostic Item 8: Diagnose the CAN bus lines for short

to earth <RH drive vehicles with ASC> . . . .

54D-270

Diagnostic Item 9: Diagnose the lines between CAN_L
and CAN_H for short circuit <LH drive vehicles without
ASC> . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

54D-304

Diagnostic Item 10: Diagnose the lines between CAN_L
and CAN_H for short circuit <LH drive vehicles with
ASC> . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

54D-328

Diagnostic Item 11: Diagnose the lines between CAN_L
and CAN_H for short circuit <RH drive vehicles without
ASC> . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

54D-354

Diagnostic Item 12: Diagnose the lines between CAN_L
and CAN_H for short circuit <RH drive vehicles with
ASC> . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

54D-378

Diagnostic Item 13: Diagnose the terminator resistors at

both ends <LH drive vehicles>  . . . . . . . . . .

54D-404

Diagnostic Item 14: Diagnose the terminator resistors at

both ends <RH drive vehicles> . . . . . . . . . .

54D-419

Diagnostic Item 15: Diagnose the terminator resistor at

one end <LH drive vehicles> . . . . . . . . . . . .

54D-434

Diagnostic Item 16: Diagnose the terminator resistor at

one end <RH drive vehicles>  . . . . . . . . . . .

54D-443

Diagnostic Item 17: Diagnose CAN bus lines thoroughly

<LH drive vehicles without ASC>  . . . . . . . .

54D-452

Diagnostic Item 18: Diagnose CAN bus lines thoroughly

<LH drive vehicles with ASC> . . . . . . . . . . .

54D-476

Diagnostic Item 19: Diagnose CAN bus lines thoroughly

<RH drive vehicles without ASC> . . . . . . . .

54D-502

Diagnostic Item 20: Diagnose CAN bus lines thoroughly

<RH drive vehicles with ASC>. . . . . . . . . . .

54D-526

Diagnostic Item 21: Diagnose the lines between the
joint connectors (CAN1 and CAN2) <LH drive vehicles>
