REAR FOG LAMP

CIRCUIT DIAGRAMS

90-73

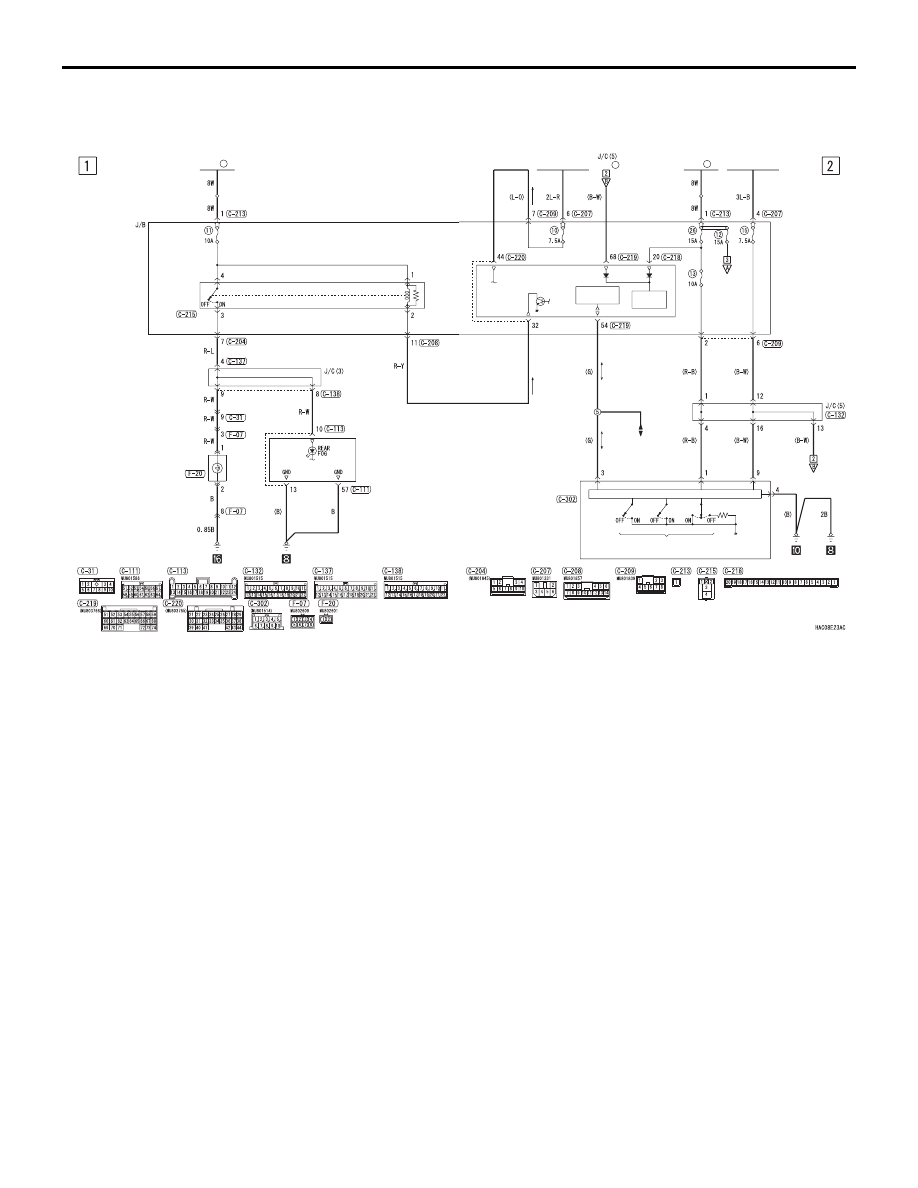

REAR FOG LAMP <VEHICLES WITHOUT
REAR BODY (RHD)>

M1901012001785

20

FUSIBLE
LINK

(FUSE     )

15

IGNITION
SWITCH (IG1)

IGNITION
SWITCH (IG2)

LIN
INTERFACE

POWER
SOURCE

COLUMN
SWITCH

COLUMN-ECU

POWER
WINDOWS

ETACS-ECU

J/B SIDE

20

FUSIBLE
LINK

COMBINATION
METER

REAR
FOG
LAMP
RELAY

REAR
FOG LAMP
(RH)

LIGHTING SWITCH

(HEAD)

(TAIL)

(FOG)

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue     W : White     Y : Yellow     SB : Sky blue
BR : Brown     O : Orange     GR : Grey     R : Red     P : Pink     V : Violet     PU : Purple     SI : Silver

REAR FOG LAMP

CIRCUIT DIAGRAMS

90-74

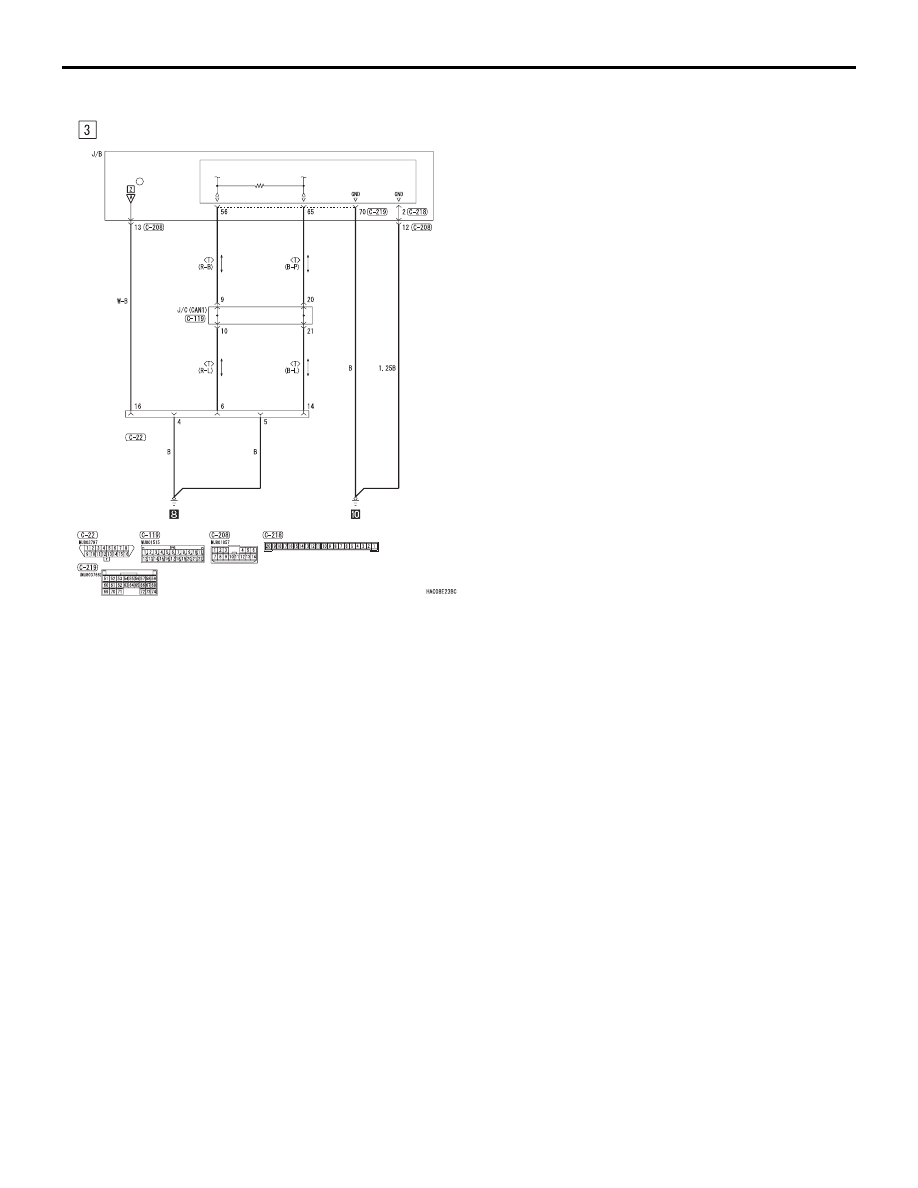

REAR FOG LAMP <VEHICLES WITHOUT REAR BODY (RHD)> (CONTINUED)

DIAGNOSIS
CONNECTOR

ETACS-
ECU

FRONT
SIDE

J/B SIDE

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue     W : White
Y : Yellow     SB : Sky blue     BR : Brown     O : Orange     GR : Grey
R : Red     P : Pink     V : Violet     PU : Purple     SI : Silver

FUSE

12

REAR FOG LAMP

CIRCUIT DIAGRAMS

90-75

REAR FOG LAMP <VEHICLES WITH
REAR BODY (LHD)>

M1901012001796

20

FUSIBLE
LINK

(FUSE     )

15

IGNITION
SWITCH (IG1)

IGNITION
SWITCH (IG2)

LIN
INTERFACE

POWER
SOURCE

J/B SIDE

ETACS-ECU

20

FUSIBLE
LINK

COMBINATION
METER

REAR
FOG
LAMP
RELAY

REAR FOG
LAMP (LH)

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue     W : White     Y : Yellow     SB : Sky blue
BR : Brown     O : Orange     GR : Grey     R : Red     P : Pink     V : Violet     PU : Purple     SI : Silver

COLUMN
SWITCH

COLUMN-ECU

(HEAD)

(TAIL)

LIGHTING SWITCH

(AUTO)

(FOG)

·HEADLAMP
·POWER WINDOWS
·TAIL LAMP,
 POSITION LAMP,
 LICENCE PLATE
 LAMP AND LIGHTING
 MONITOR BUZZER
 <VEHICLES WITH
 REAR BODY>
·WINDSHIELD
 WIPER AND WASHER

: VEHICLES WITH AUTO LAMP

NOTE

: VEHICLES WITHOUT REAR STEP BUMPER
: VEHICLES WITH REAR STEP BUMPER

REAR FOG LAMP

CIRCUIT DIAGRAMS

90-76

REAR FOG LAMP <VEHICLES WITH REAR BODY (LHD)> (CONTINUED)

DIAGNOSIS
CONNECTOR

ETACS-
ECU

FRONT
SIDE

J/B SIDE

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue     W : White
Y : Yellow     SB : Sky blue     BR : Brown     O : Orange     GR : Grey
R : Red     P : Pink     V : Violet     PU : Purple     SI : Silver

FUSE

12
