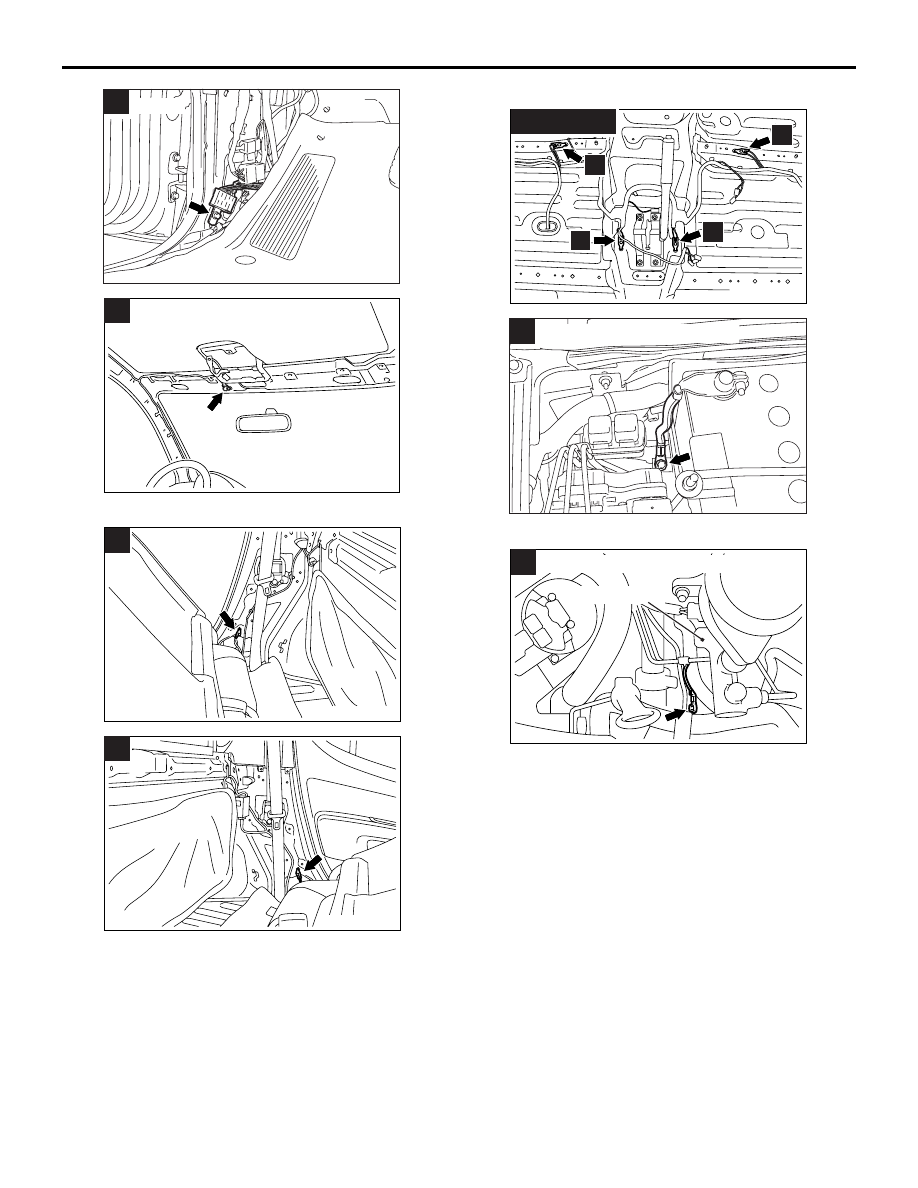

EARTH

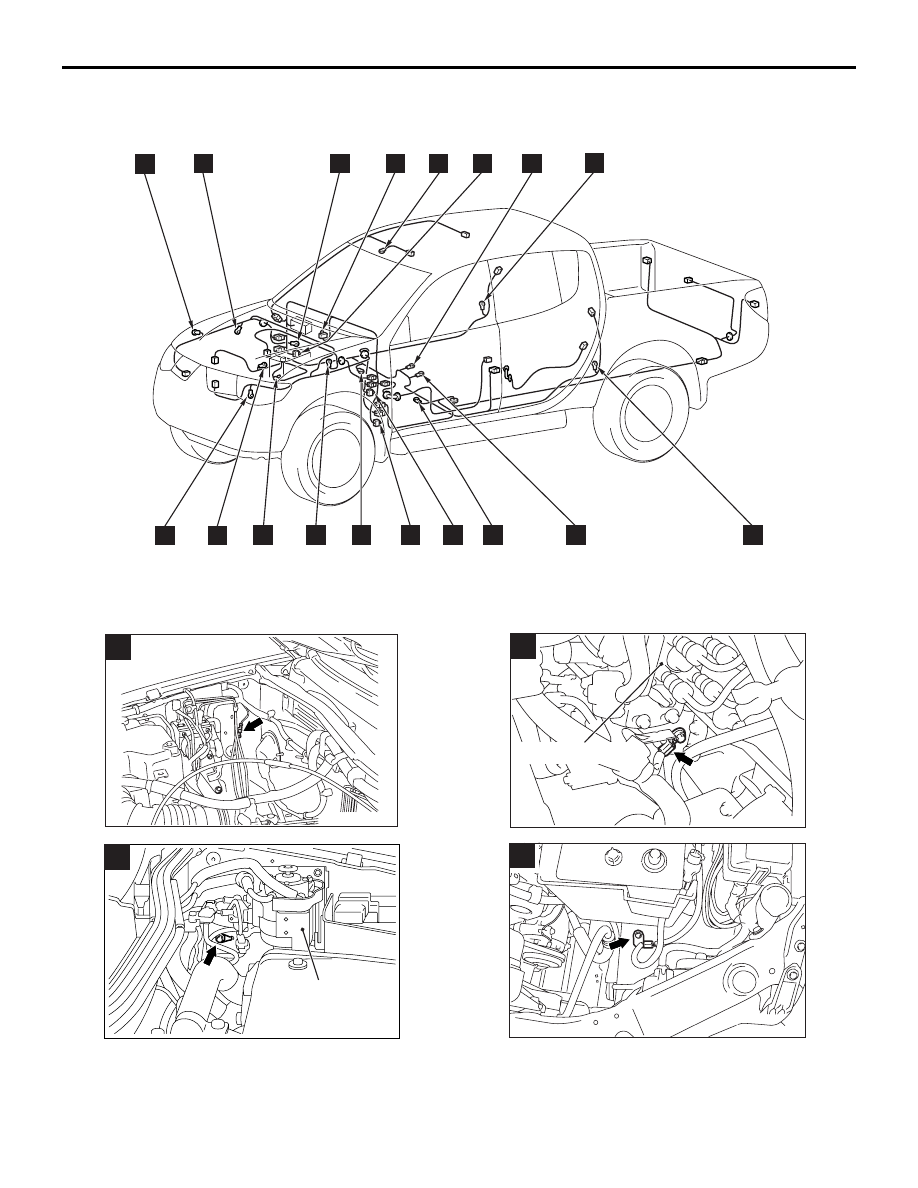

COMPONENT LOCATIONS

70-18

NOTE: Same earth numbers are used in the circuit diagram.

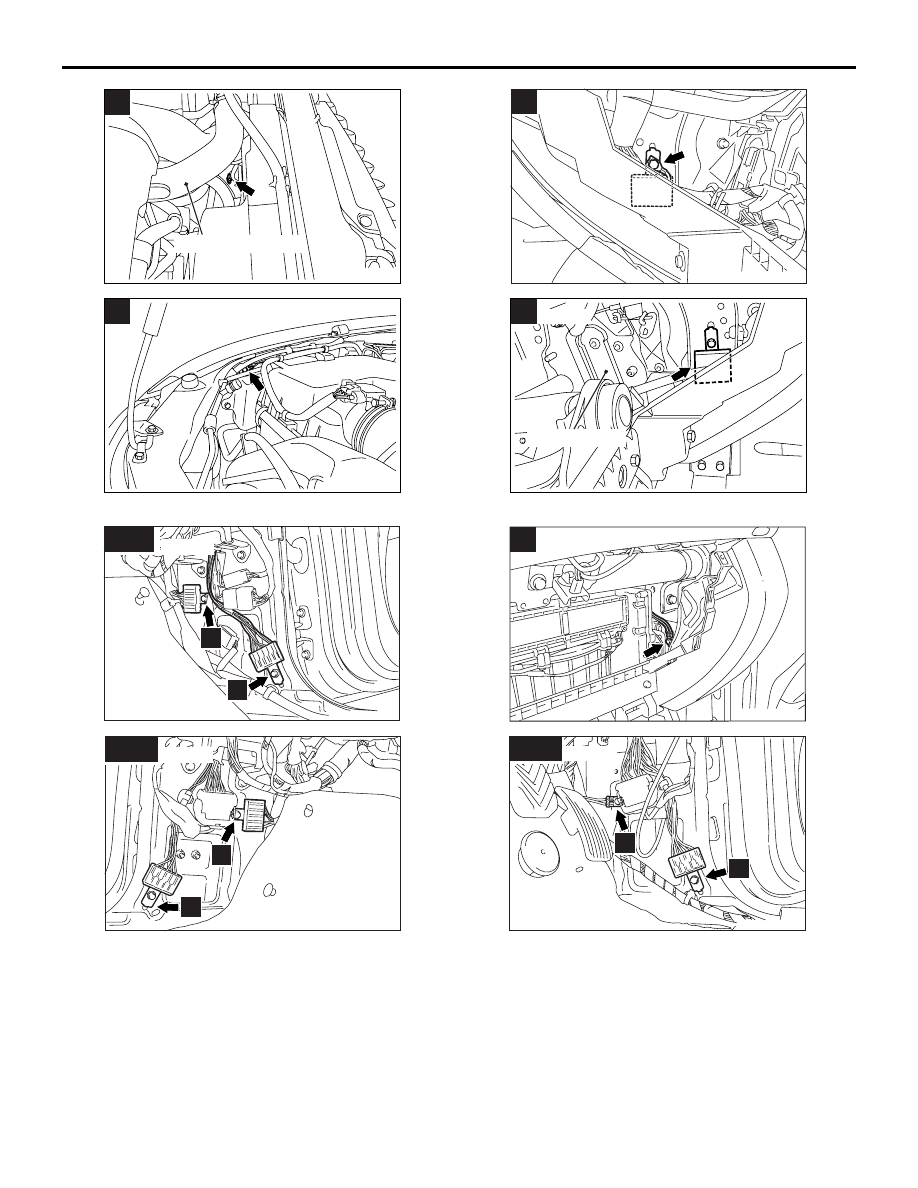

AC800789AD

1

AC501628

2

AB

Fuel filter

AC502221AC

Fuel injection pump

3

AC500984AB

4

AC501659

5

AB

Radiator upper hose

AC501662

6

AB

AC509985AB

<LHD>

7, 10

7

10

AC500985

7 11

,

AC

7

11

<RHD>

AC509986

8

AB

<LHD>

AC501690

8

AC

A/C cooling unit

<RHD>

AC509983AB

9

<LHD>

AC500987

9 10

,

AC

9

10

<RHD>

EARTH

COMPONENT LOCATIONS

70-19

AC509984AB

11

<LHD>

AC509981

12

AB

AC501593

13

AB

AC501661

14

AB

AC501657

15 16

,

,17 18

,

AB

17

16

18

15

AC509988AD

19

<Vehicles with sub battery>

AC509813

AG

20

<Vehicles with PTC heater>

Master cylinder

EARTH

COMPONENT LOCATIONS

70-20

80-1

GROUP 80

CONFIGURATION

DIAGRAMS

CONTENTS

OVERALL CONFIGURATION DIAGRAM



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

80-2

OVERALL CONFIGURATION DIAGRAM <LHD>



 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

80-2

OVERALL CONFIGURATION DIAGRAM <RHD>



 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

80-3

ENGINE COMPARTMENT. . . . . . . . .

80-4

ENGINE COMPARTMENT <LHD>. . . . . . .

80-4

ENGINE COMPARTMENT <RHD>  . . . . . .

80-6

TRANSMISSION  . . . . . . . . . . . . . . . .

80-8

TRANSMISSION <2WD> . . . . . . . . . . . . . .

80-8

TRANSMISSION <4WD> . . . . . . . . . . . . . .

80-9

INSTRUMENT PANEL . . . . . . . . . . . .

80-10

INSTRUMENT PANEL <LHD>  . . . . . . . . . .

80-10

INSTRUMENT PANEL <RHD> . . . . . . . . . .

80-15

FLOOR AND ROOF . . . . . . . . . . . . . .

80-20

FLOOR AND ROOF <SINGLE CAB> . . . . .

80-20

FLOOR AND ROOF <CLUB CAB> . . . . . . .

80-20

FLOOR AND ROOF <DOUBLE CAB>  . . . .

80-21

DOOR . . . . . . . . . . . . . . . . . . . . . . . . .

80-22

DOOR <LHD> . . . . . . . . . . . . . . . . . . . . . . .

80-22

DOOR <RHD>. . . . . . . . . . . . . . . . . . . . . . .

80-22

FRAME . . . . . . . . . . . . . . . . . . . . . . . .

80-23

FRAME <2WD EXCEPT FOR HIGH RIDER>



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

80-23

FRAME <HIGH RIDER, 4WD> . . . . . . . . . .

80-24
