8.08. Схемы тормозных приводов.

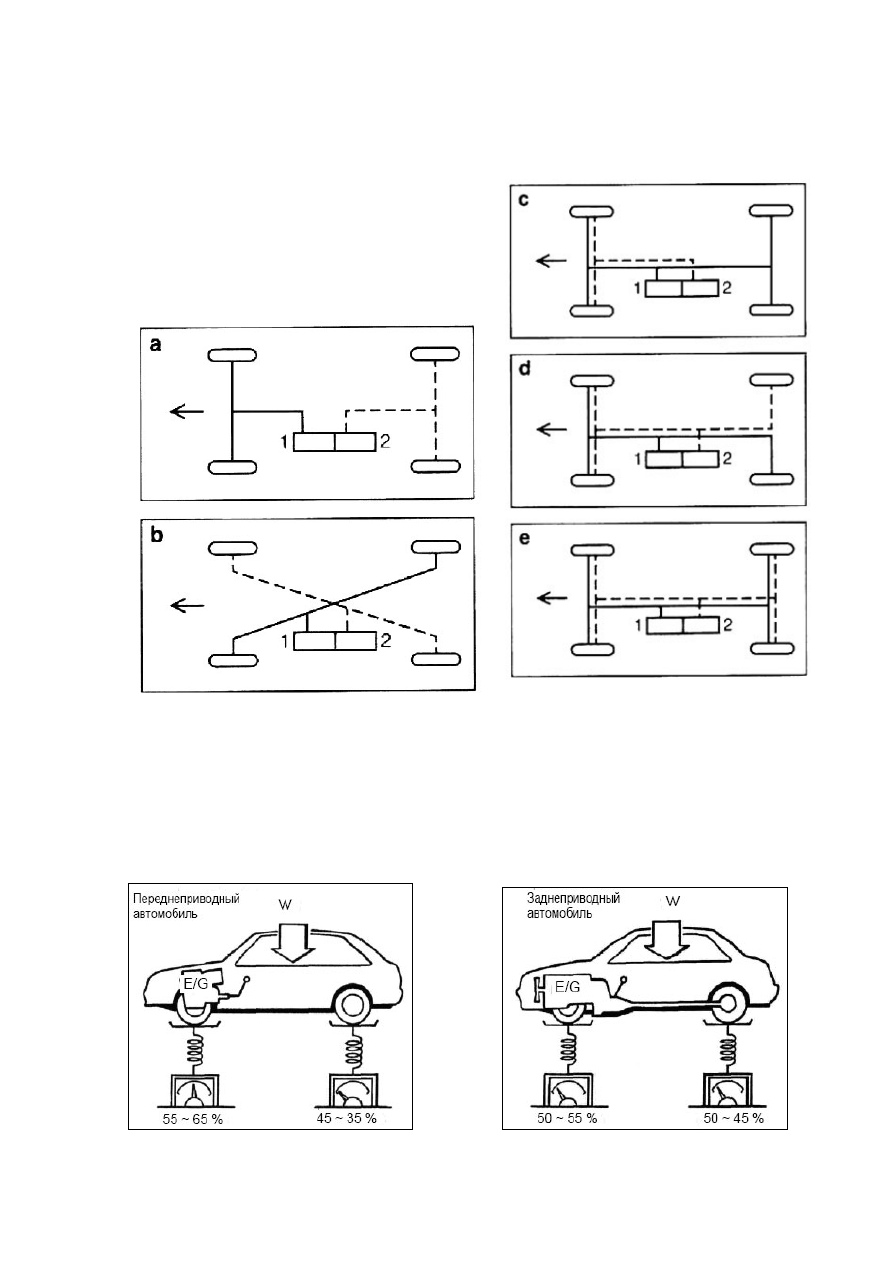

Схемы
двухконтурных
тормозных
приводов:
а- схема II; b- схема X; c- схема HI; d-
схема LL; e- схема HH; 1- первый
тормозной контур; 2- второй тормозной
контур; Å - направление движения
Схемы с, d, e не получили широкого распространения из-за возможности полного
отказа тормозной системы в случае повреждения одного из колес автомобиля.
Схема a применяется в автомобилях со смещенным вперед центром масс, схема
b – в автомобилях с центром масс, смещенным назад.

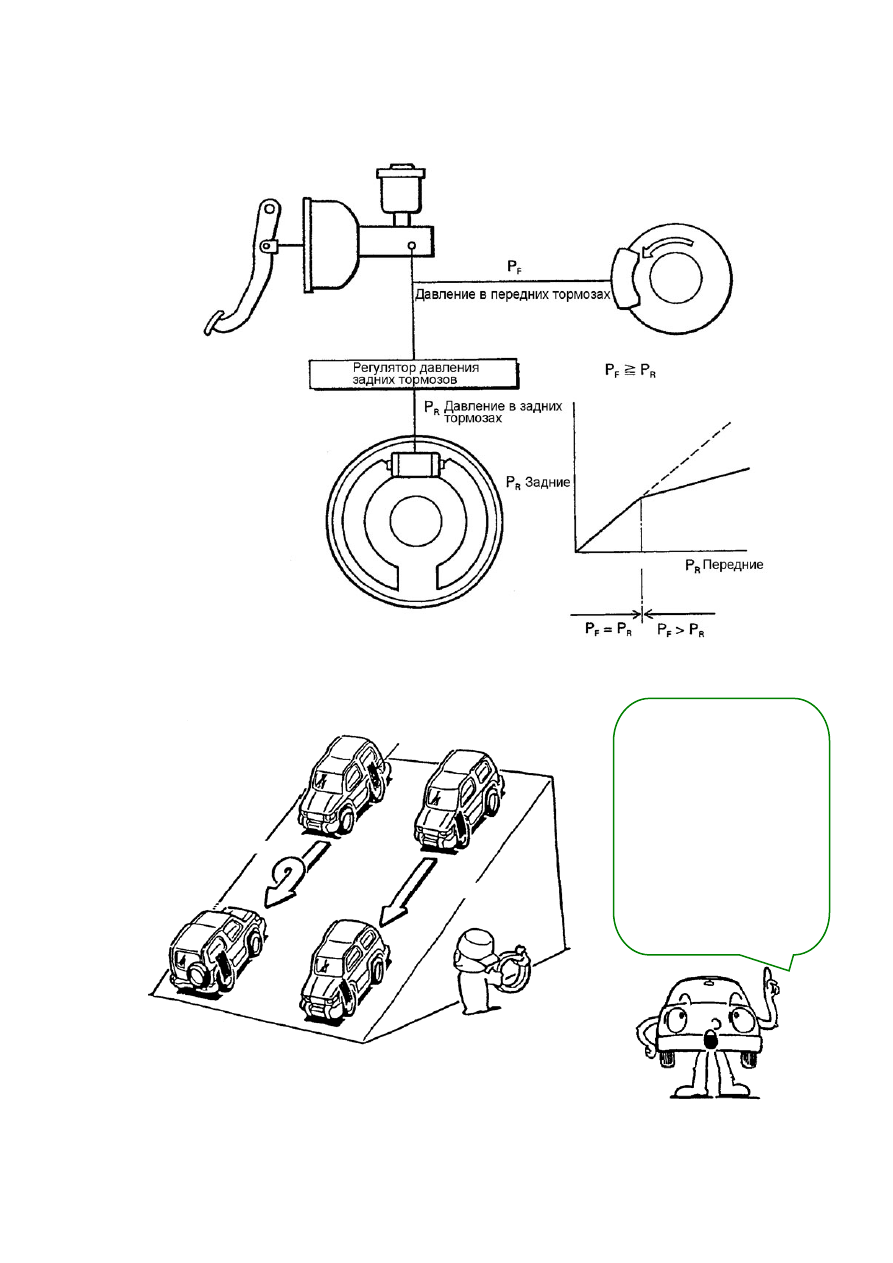

Распределение массы по мостам
96
