Электрооборудование шасси



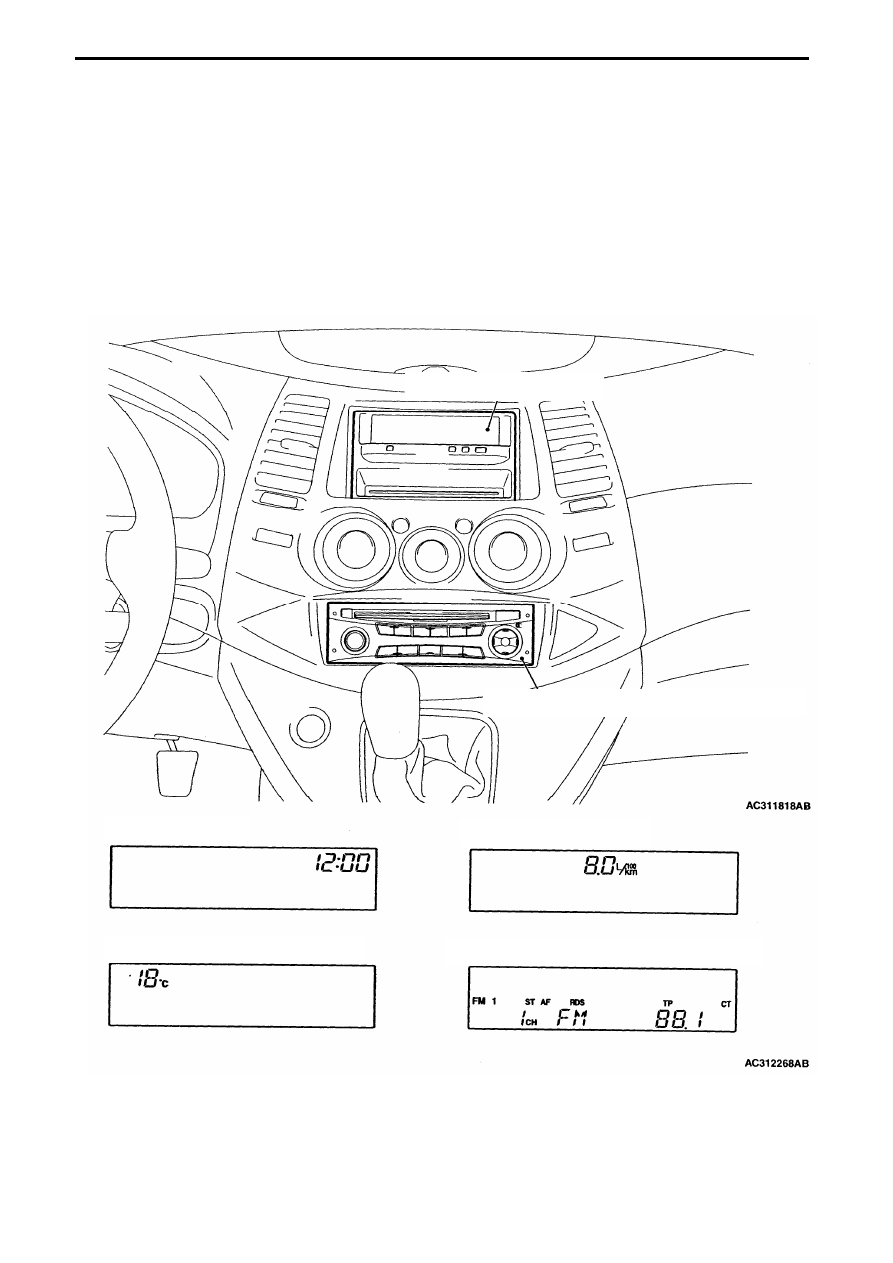

(5)  Центральный дисплей

(a)  Общие сведения




Многофункциональный дисплей находится в центральной части передней панели и позволяет
отображать различную информацию:

•  навигационную информацию;
•  путевую информацию;
•  информацию о температуре;
•  напоминание о необходимости технического обслуживания;
•  информацию о работе аудиосистемы;
•  информацию о системе кондиционирования;
•  дату и время.









































Путевая информация

Дата и время

Информация о температуре

Информация о работе аудиосистемы

Центральный дисплей

Радио и CD проигрыватель

Рис. 3-53





3 – 34



Электрооборудование шасси




(b)  Структурная схема системы



Центральный

дисплей

Дата и время

Информация о

внешней

температуре

Путевая информация

Информация о работе

аудиосистемы

ENGINE-ECU

A/C-ECU

Приборная панель

CAN

M-BUS

ETACS-ECU

Радио и CD

проигрыватель

















AC311904AB





Рис. 3-54
































3 – 35





Электрооборудование шасси



6.  Мультиплексная передача данных

Мультиплексная передача данных позволяет передавать множество различных сигналов по

одному проводу и существенно упростить электропроводку автомобиля.



(1)  Основные принципы мультиплексной передачи данных


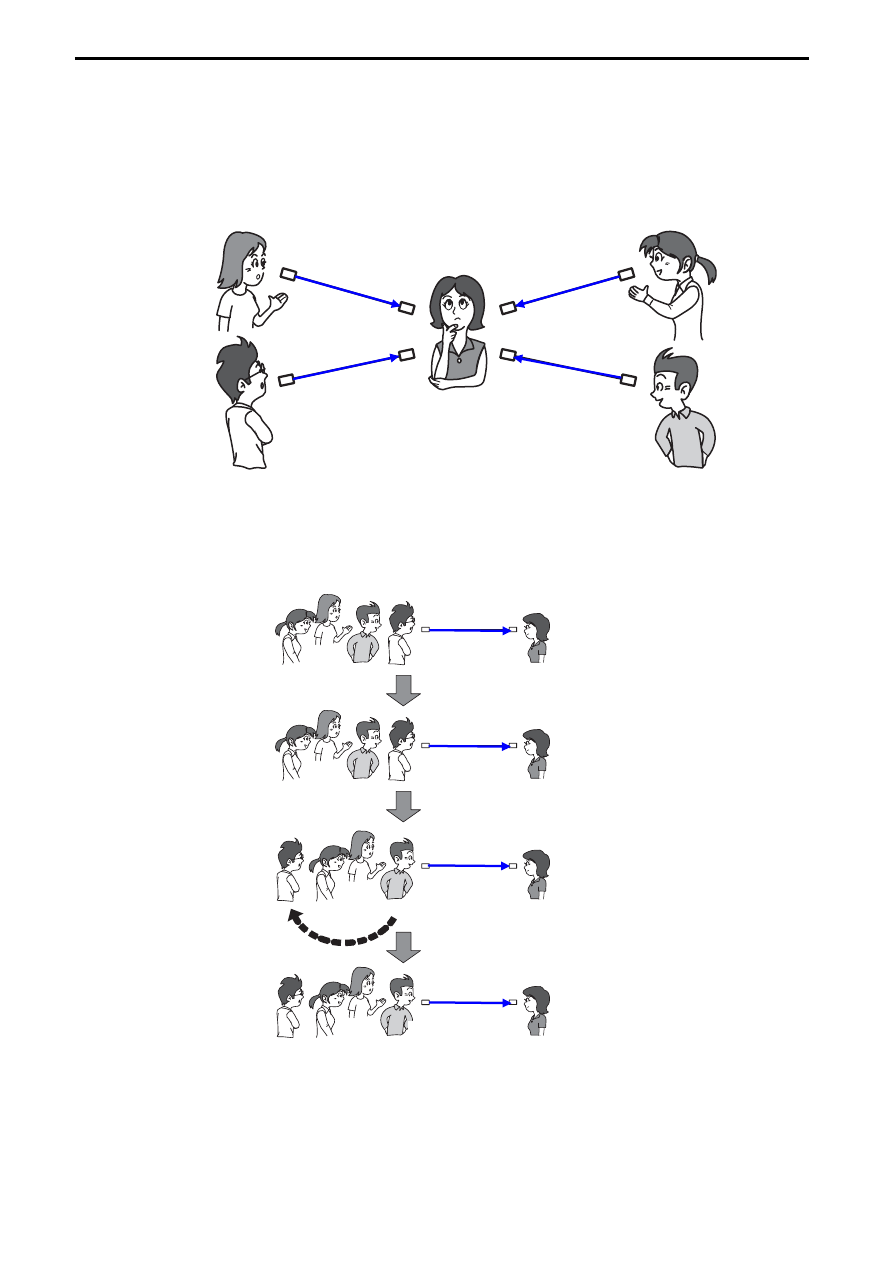

“Что такое мультиплексная передача данных?”
















“Что ты делаешь сегодня?” “Сегодня будет холодно.”



“Как ты думаешь?”

“Как ты себя
чувствуешь?”



Рис. 3-55



Когда несколько человек одновременно начнут с вами разговаривать, то вам трудно будет

понять, что вам сказали. Поэтому существуют определённые правила общения между людьми,
позволяющие избежать этой ситуации.
























В технике такие правила называются    - мультиплексная передача данных (протокол

обмена), и используются при обмене данными между различными электронными блоками
(ECU ).

“Как ты себя чувствуешь?

“Прекрасно!”



“Что ты делаешь сегодня?”

“Пойду в горы.”

Рис. 3-56



3 – 36



Электрооборудование шасси



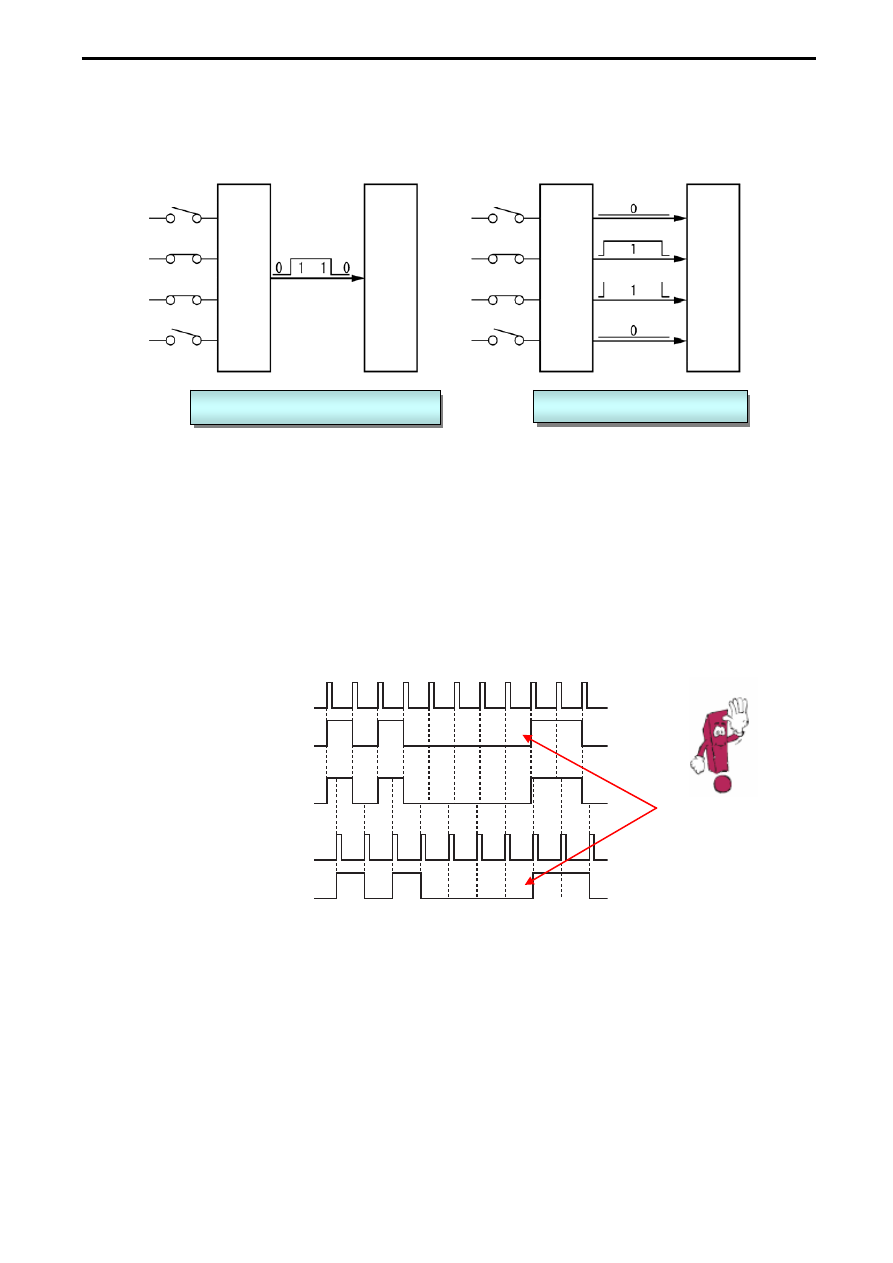

Последовательная и параллельная передача

Существует два различных метода передачи данных в цифровом виде: последовательная и

параллельная передача. При последовательной передаче мультиплексные данные
передаются по одному каналу передачи, а при параллельной передаче более чем по одному
каналу.



Параллельная передача

Последовательная передача

Приемное

 у

ст

ройств

о

Пере

д

аю

щ

е

е

устройств

о

Приемное

 у

ст

ройств

о

Пере

д

аю

щ

е

е

устройств

о





































Преимущество последовательной передачи в том, что для передачи данных необходим

только один провод.

Рис. 3-57


Бит


Бит это единица измерения информации. Она соответствует одному изменению состояния

(переключению из 0 в1 или наоборот) в секунду. Восемь бит носят название байт.

При последовательной передаче тактовая частота передатчика и приемника может не

совпадать. На примере ниже видно, что это может привести к ошибке в принятых данных.
      <Пример>



Тактовая частота

передатчика















































Передаваемые

данные







Напряжение в линии

передачи





0 потерян!





Тактовая частота

приемника







Принятые

данные







Для того, чтобы избежать таких ошибок при передаче сообщений необходима синхронизация

работы передатчика и приемника сообщений.

Рис. 3-58

Используются два метода синхронизации. Один называется синхронная передача, а другой
старт-стоповая (асинхронная) передача.
