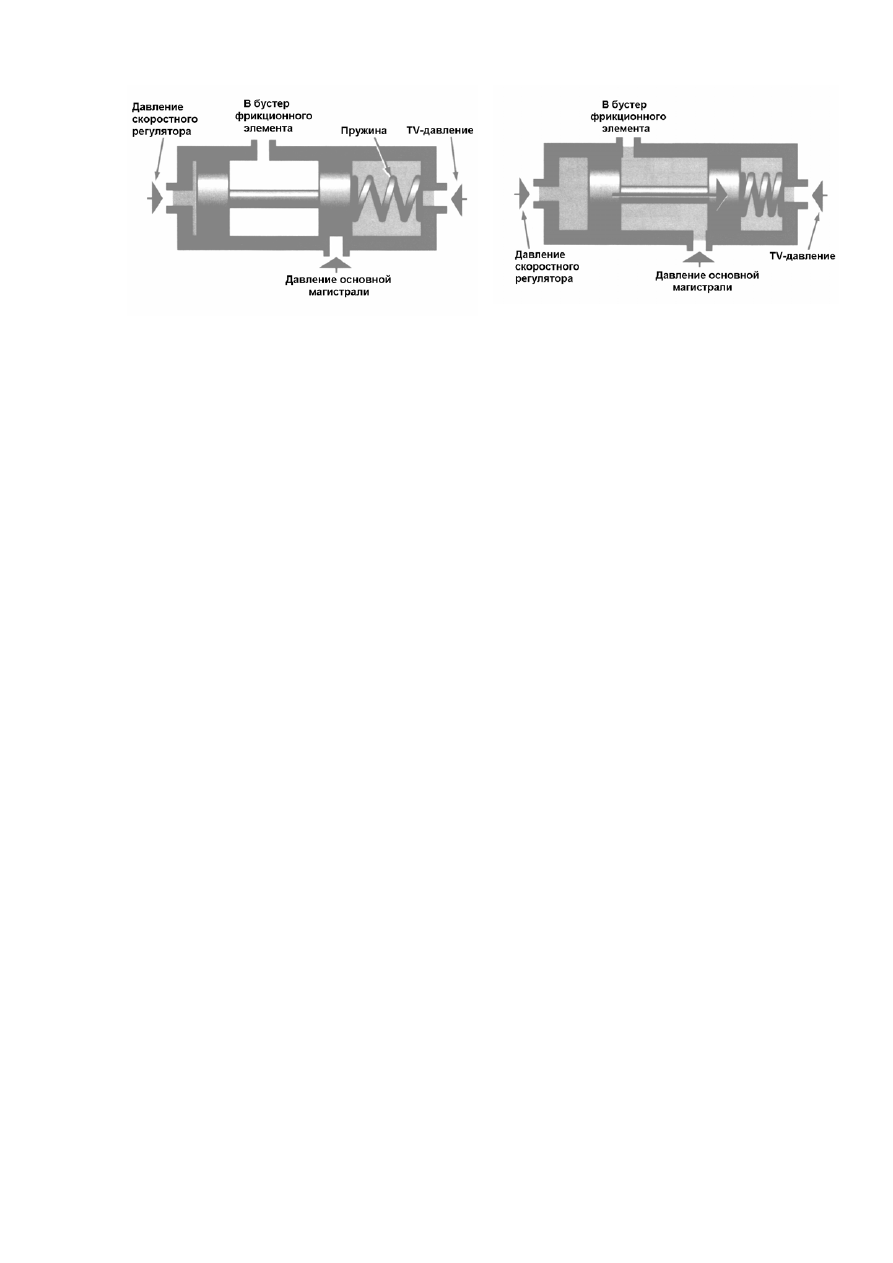

Рис. 6-21 а)

Рис. 6-21 б)



Как  только  сила  давления  скоростного  регулятора,  в  результате  роста

скорости автомобиля, станет больше суммарной силы пружины и силы давления
клапана-дросселя, так сразу же клапан переместится в крайнее правое положение
(рис.6-21 б).  При  этом  основная  магистраль  через  клапан  переключения
соединяется  с  магистралью  подвода  давления  в  бустер  фрикционного  элемента
управления, в результате чего начнется процесс переключения передачи.



103

6.2.4. КЛАПАННАЯ КОРОБКА
Большая  часть  клапанов  системы  управления  АКПП  расположено  в

клапанной  коробке  (рис.6-22).  Корпус  клапанной  коробки  чаще  всего
изготавливается из алюминиевого сплава. Клапанная коробка с помощью болтов
крепится к картеру АКПП.

В  корпусе  клапанной  коробки  имеются  многочисленные  каналы  весьма

причудливой  формы.  В  некоторых  таких  каналах  устанавливаются  одноходовые
шариковые  клапаны.  Кроме  того,  на  торцевых  поверхностях  имеются  отверстия
для установки в них деталей многочисленных клапанов.  Большинство клапанных
коробок  состоит  из  двух  или  трех  частей,  которые  стягиваются  между  собой
болтами, а между ними устанавливают сепараторные (разделительные) пластины
с  прокладками.  Часть  каналов  гидросистемы,  а  иногда  и  часть  клапанов
располагаются  в  картере  АКПП.  Сепараторные  пластины  имеют  большое
количество калиброванных отверстий (жиклёров), через которые осуществляется
сообщение между различными частями клапанной коробки.

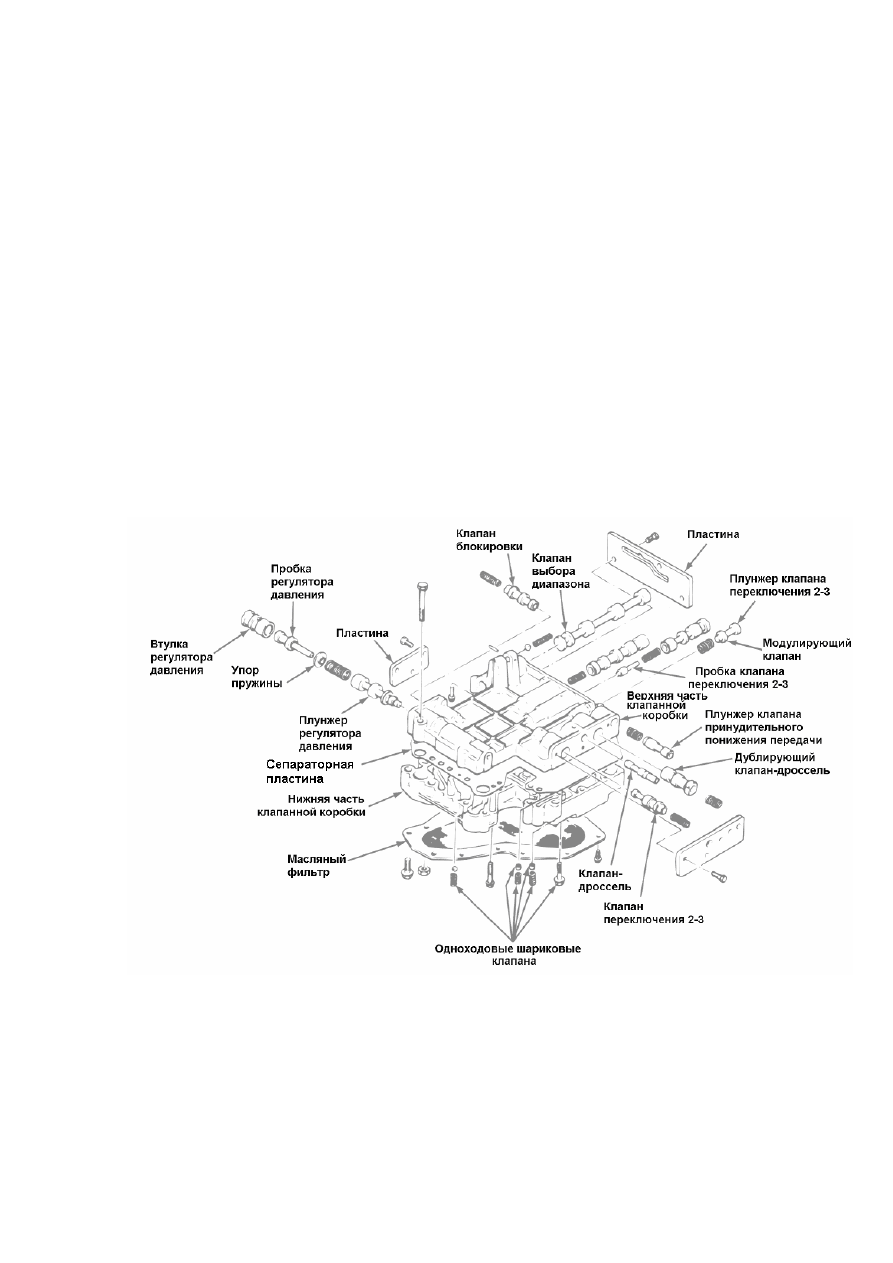

Рис. 6-22

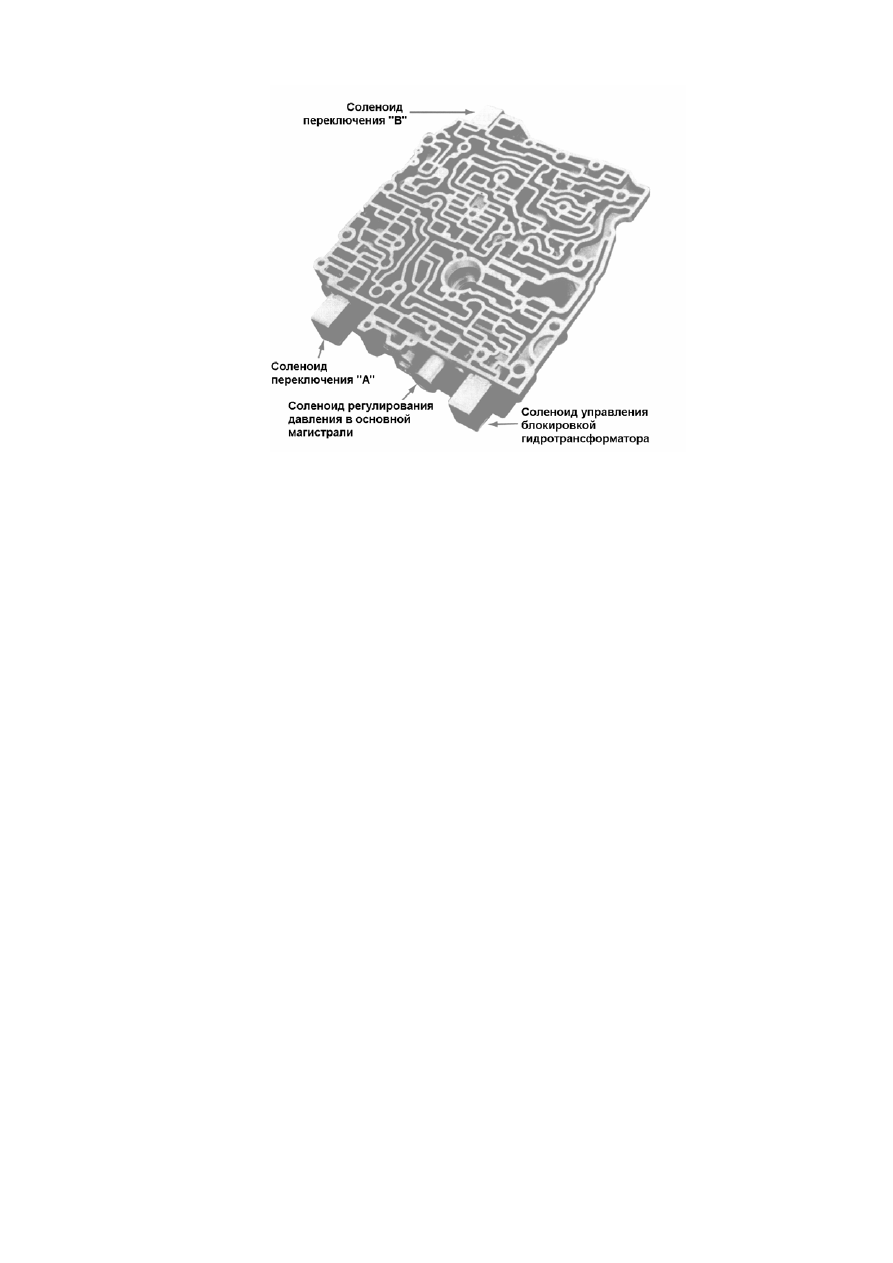

Клапанные  коробки  АКПП  современных  автомобилей  имеют  в  своем

составе соленоиды (рис.6-23), наличие которых обеспечивает более качественное
управление процессами, протекающими в системе управления АКПП.



104



Рис. 6-23





105



106

6.2.5. ГИДРАВЛИЧЕСКИЕ МАГИСТРАЛИ
Насос  всасывает ATF из  поддона,  которая  затем,  пройдя  регулятор

давления,  попадает  в  клапанную  коробку.  В  клапанной  коробке  происходит
распределение  потока  жидкости  к  соответствующим  сервоприводам,  с  помощью
которых  и  осуществляется  управление  фрикционными  муфтами  и  тормозами.
Кроме того, часть жидкости из регулятора давления подается в систему подпитки
и

управления

блокировочной

муфтой

гидротрансформатора.

После

гидротрансформатора ATF попадает в систему охлаждения, затем используется в
системе смазки АКПП и вновь  попадает в поддон.

Для  обеспечения  нормальной  циркуляции ATF в  описанном  контуре

используются  специальные  каналы.  В  валах  также  имеются  отверстия  для
подвода ATF в  бустеры  фрикционных  элементов  управления  и  к  трущимся
поверхностям для обеспечения их смазки.
