УСТРОЙСТВО И РАБОТА ДВИГАТЕЛЯ

(4) Уравновешивающие (балансирные) валы

Уравновешивающие (балансирные) валы используются для сниже-
ния вибраций двигателя.

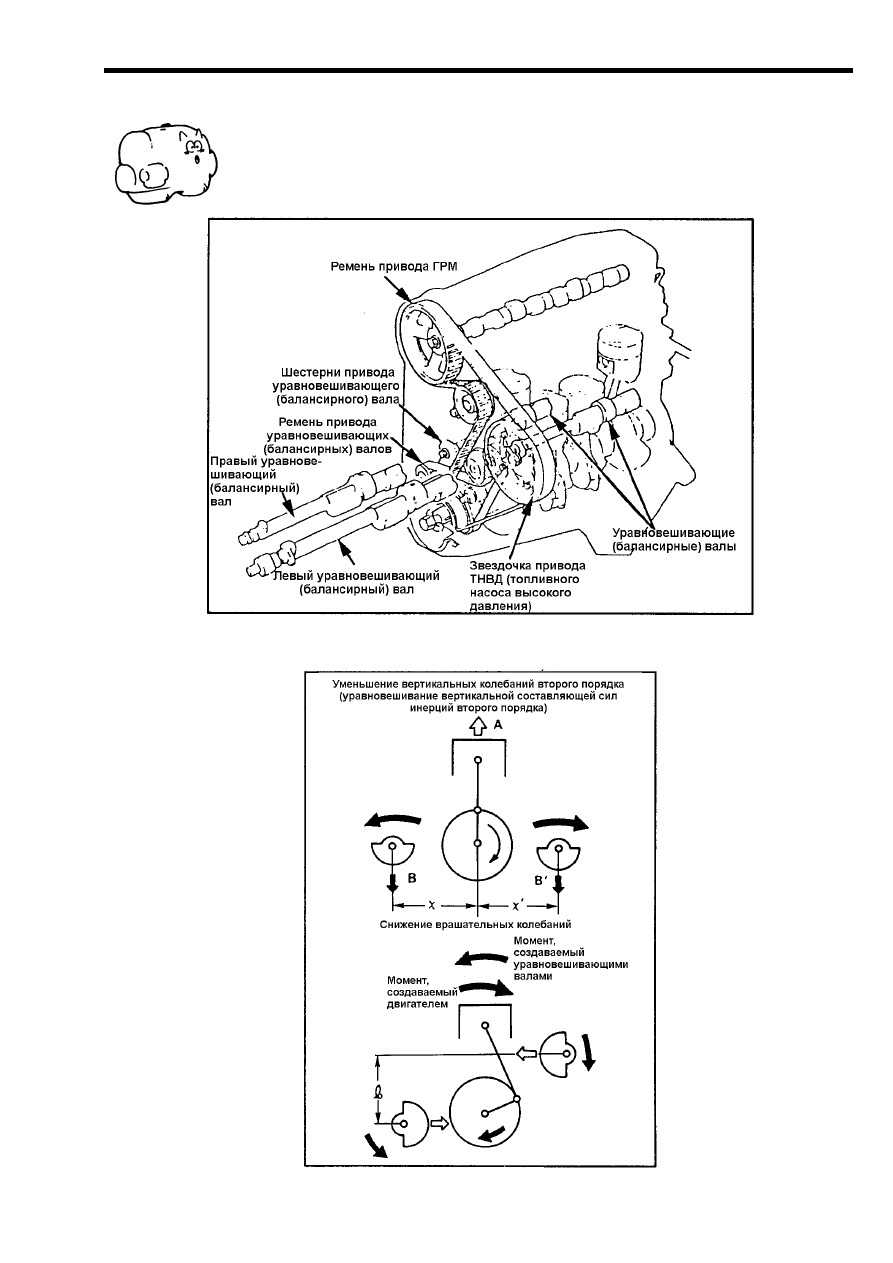

Рис. 7-25 Расположение уравновешивающих (балансирных) валов

Рис. 7-26 Принцип действия уравновешивающих (балансирных) валов

– 71 –

УСТРОЙСТВО И РАБОТА ДВИГАТЕЛЯ

7-6 Шатунно-поршневая группа

(1) Конструкция и наименование деталей

1. Гайка
2. Крышка шатуна
3. Нижний вкладыш шатуна
4. Поршень и шатун в сборе
5. Верхний вкладыш шатуна
6. Верхнее компрессионное
кольцо (№ 1)
7. Нижнее компрессионное
кольцо (№ 2)
8. Маслосъемное кольцо
9. Поршневой палец
10. Поршень
11. Шатун
12. Шатунный болт

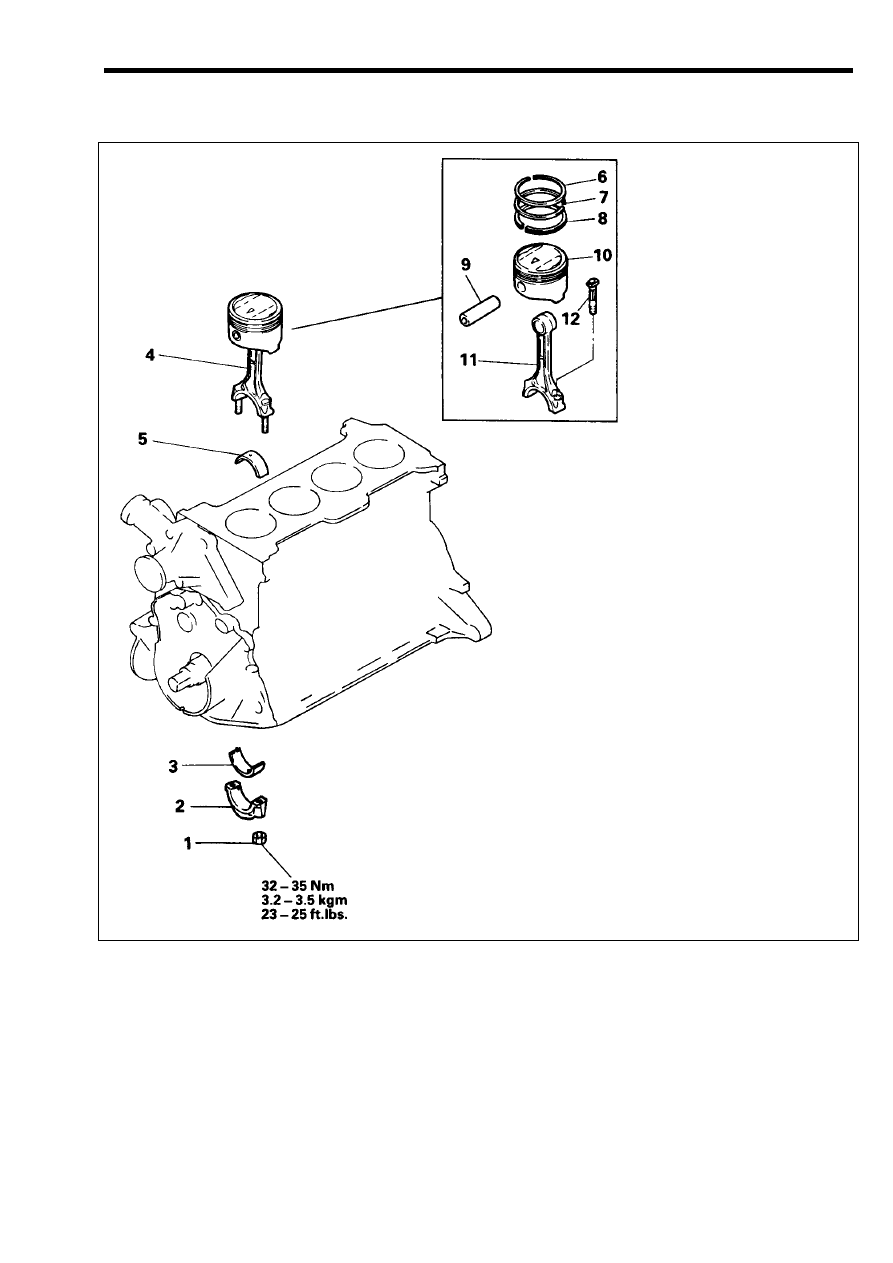

Рис. 7-27 Шатунно-поршневая группа

– 72 –

УСТРОЙСТВО И РАБОТА ДВИГАТЕЛЯ

(2) Поршень

Поршень совершает возвратно-поступательные движения в цилин-
дре. Преобразуя высокое давление газов, образующихся при сго-
рании (рабочий ход), поршень через шатун проворачивает колен-
чатый вал.

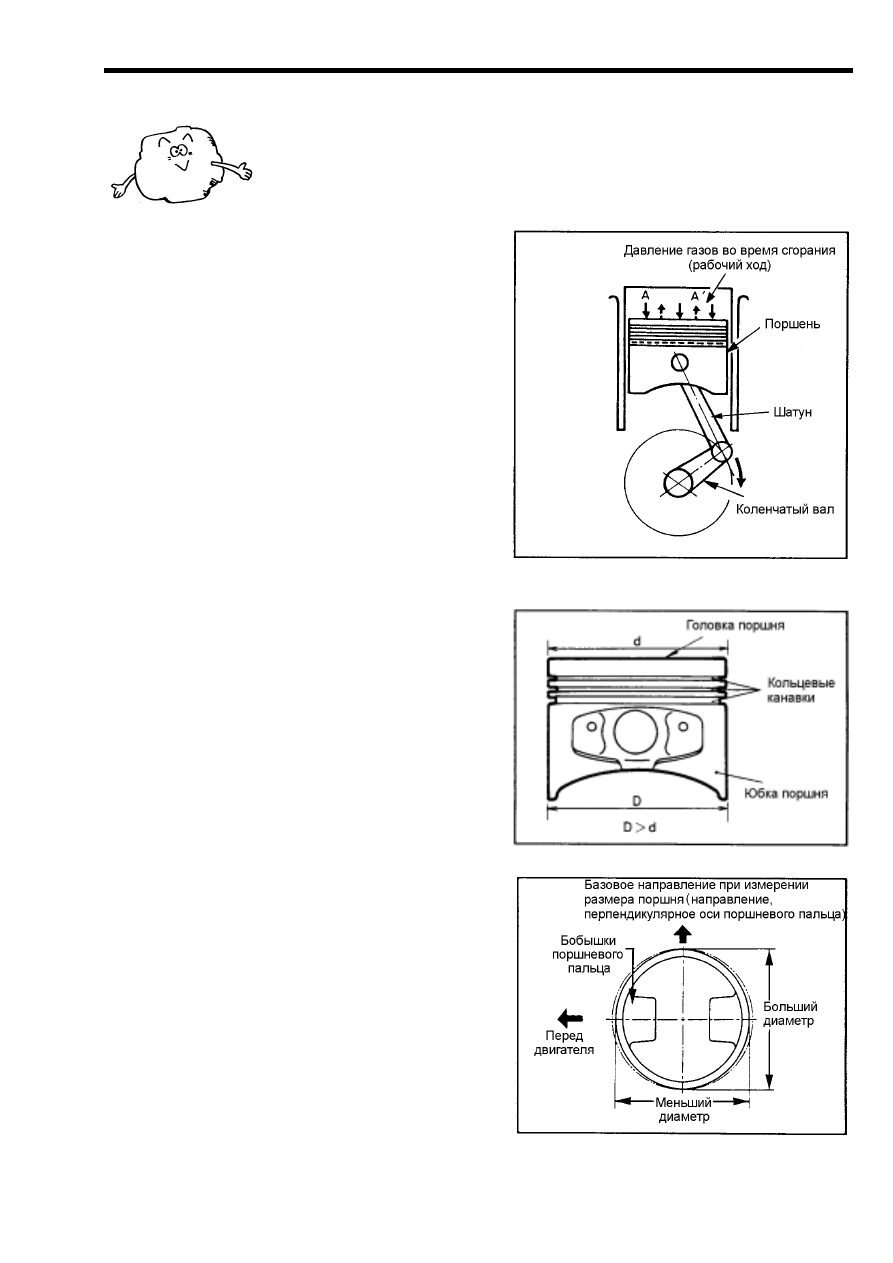

Рис. 7-28 Движение поршня

При работе двигателя на поршень воздейст-
вует очень высокая температура сгорающей
смеси.

Поэтому головка поршня, нагреваясь, рас-
ширяется и ее диаметр становится больше.
Юбка поршня нагревается меньше и вслед-
ствие этого ее расширение меньше чем го-
ловки поршня. Чтобы компенсировать разни-
цу в тепловом расширении, диаметр головки
поршня (d) делают меньше диаметра юбки
поршня (D).

Толщина стенки поршня в направлении
поршневого пальца больше, чем в направ-
лении перпендикулярном нему.

По этой причине, тепловое расширение
поршня по оси поршневого пальца больше,
чем в направлении перпендикулярном ему.
Чтобы компенсировать это, поршень имеет
овальную форму с меньшим диаметром по
оси поршневого пальца.

Рис. 7-29 Поршень (1)

Рис. 7-30 Поршень (2)

– 73 –

УСТРОЙСТВО И РАБОТА ДВИГАТЕЛЯ

(3) Поршневое кольцо

1) Конструкция поршневого кольца
Поршневое кольцо входит в канавку поршня и используется для следующих
целей:

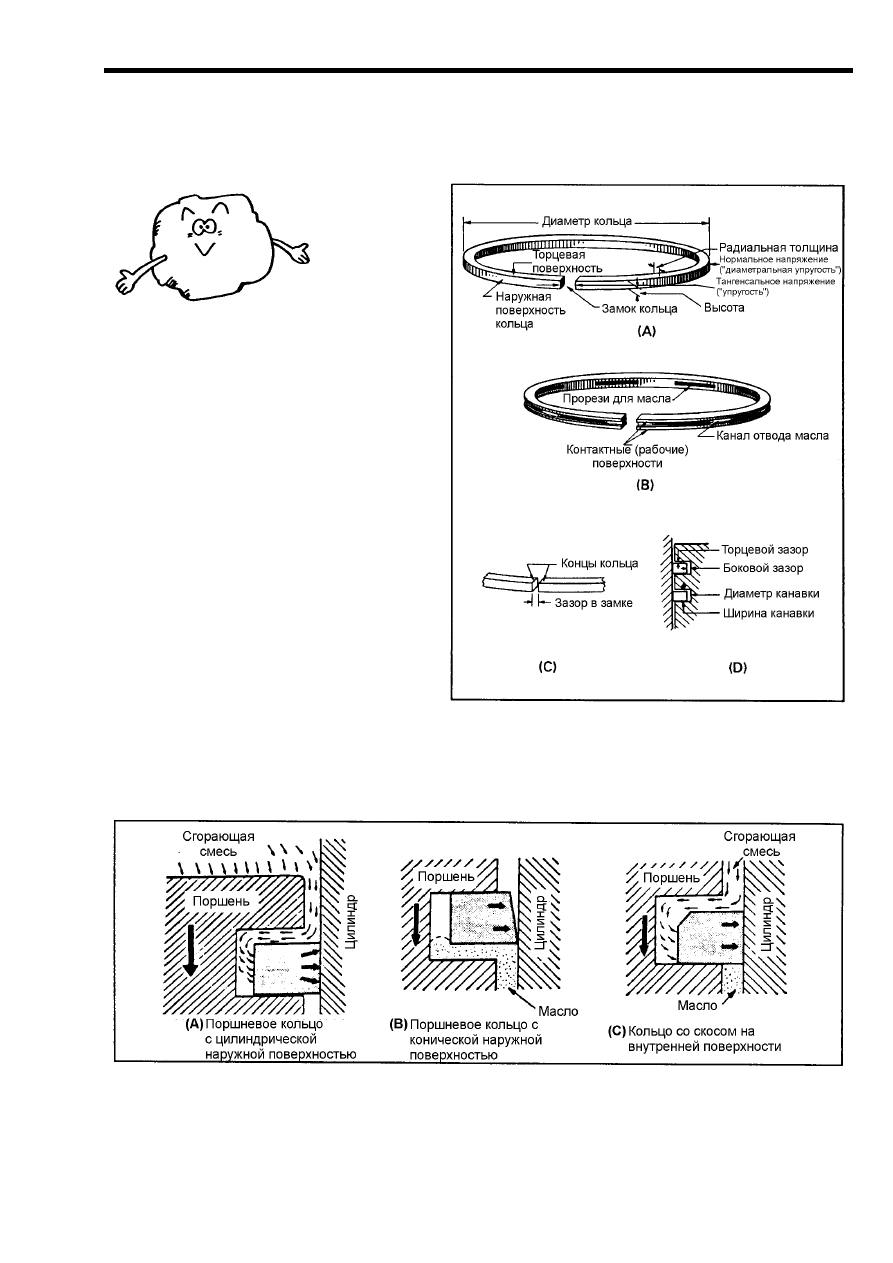

Рис. 7-31 Названия элементов

поршневых колец

2) Типы поршневых колец

•

  Компрессионное кольцо

Рис. 7-32 Типы компрессионных колец
