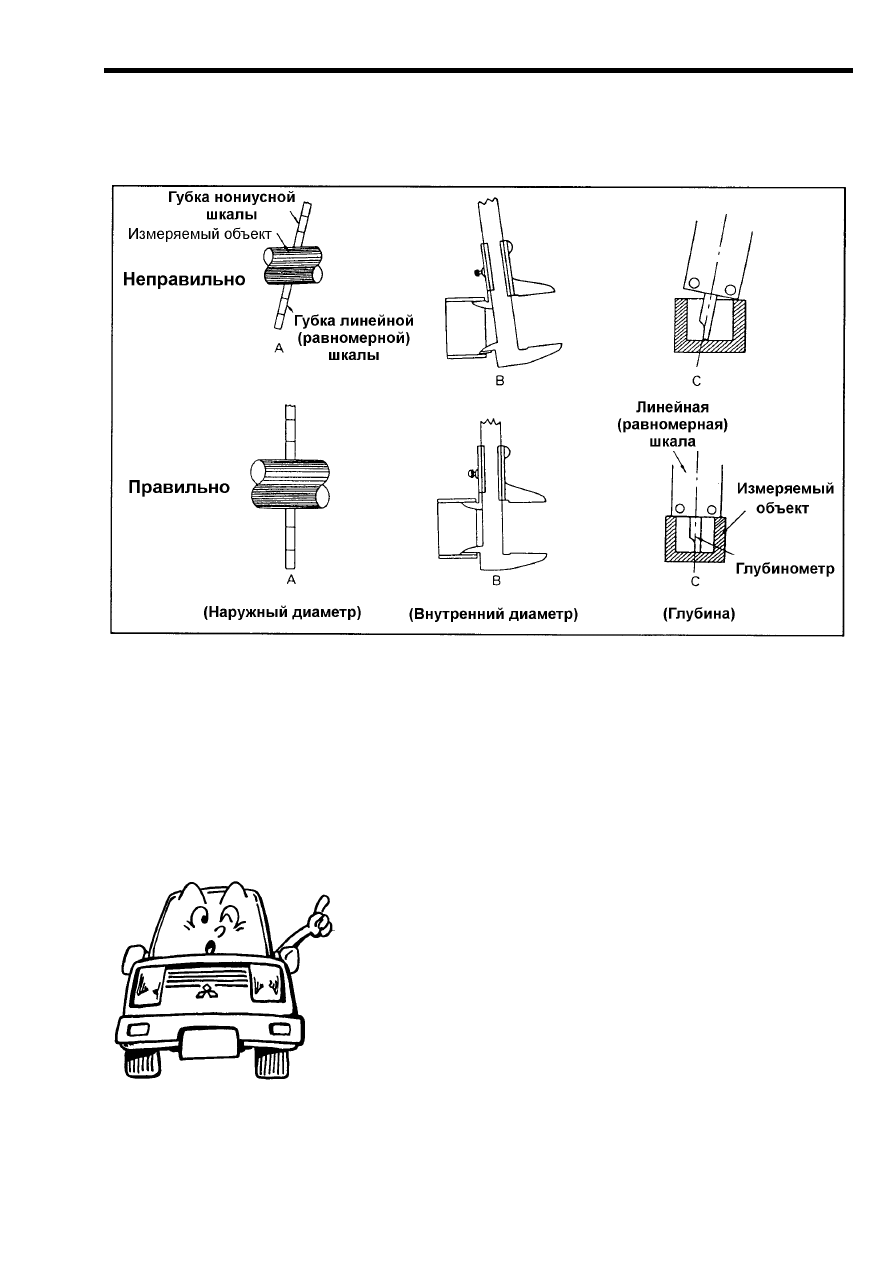

(5) Техника измерения
На Рис. 3-3А, В и С показаны правильные и неправильные приемы измерения наруж-
ных и внутренних диаметров, а также глубин.

Рис. 3-3 Техника измерения

Меры предосторожности
(1) Очистите рабочие поверхности штангенциркуля и поверхности
измеряемого объекта.
(2) Проверьте элементы штангенциркуля на износ.
(3) Используйте тонкие части губок штангенциркуля при измерении
узких поверхностей, таких, как канавки или вогнутые поверхности.
Для обычных измерений используйтеь среднюю часть губок.

– 19 –

ИЗМЕРИТЕЛЬНЫЙ ИНСТРУМЕНТ И МЕТОДЫ ИЗМЕРЕНИЙ

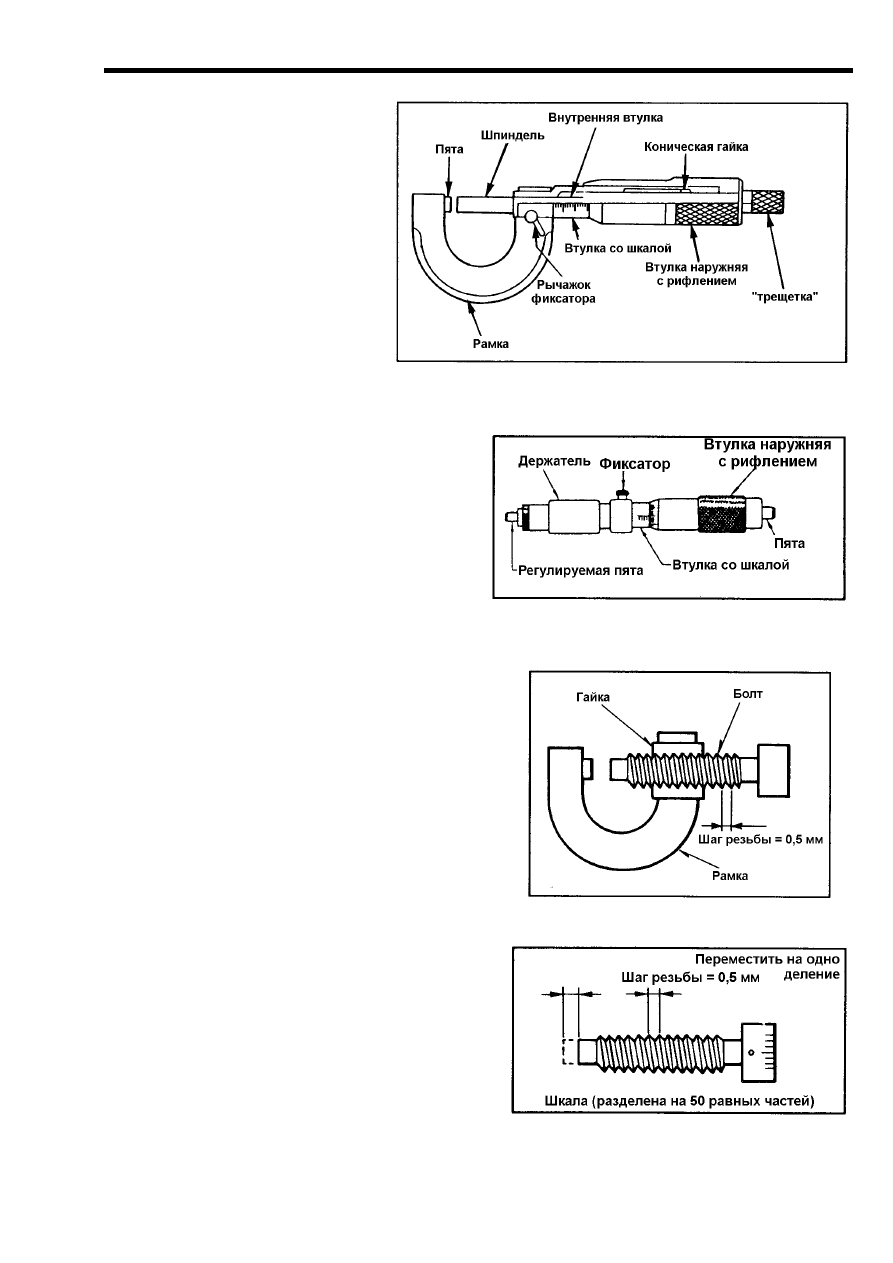

3-2 Микрометр

(1) Микрометр используется
для выполнения точных изме-
рений наружных и внутренних
диаметров

Рис. 3-4 Микрометр для измерения наружных диа-

метров

Рис. 3-5 Микрометр для измерения внут-

ренних диаметров

(2) Принцип измерения
1) Микрометр представляет комбинацию гай-
ки и болта, показанных на рис. 3-6

2) Соотношение между делением шкалы на
наружной втулке (с рифлением) и осевым
перемещением шпинделя Х (мм):
(См. рис. 3-7)

Х = 0,5 мм (шаг резьбы) х 1/50 = 0,01 мм

Рис. 3-6 Устройство микрометра

Рис. 3-7 Осевое перемещение шпинде-

ля

– 20 –

ИЗМЕРИТЕЛЬНЫЙ ИНСТРУМЕНТ И МЕТОДЫ ИЗМЕРЕНИЙ

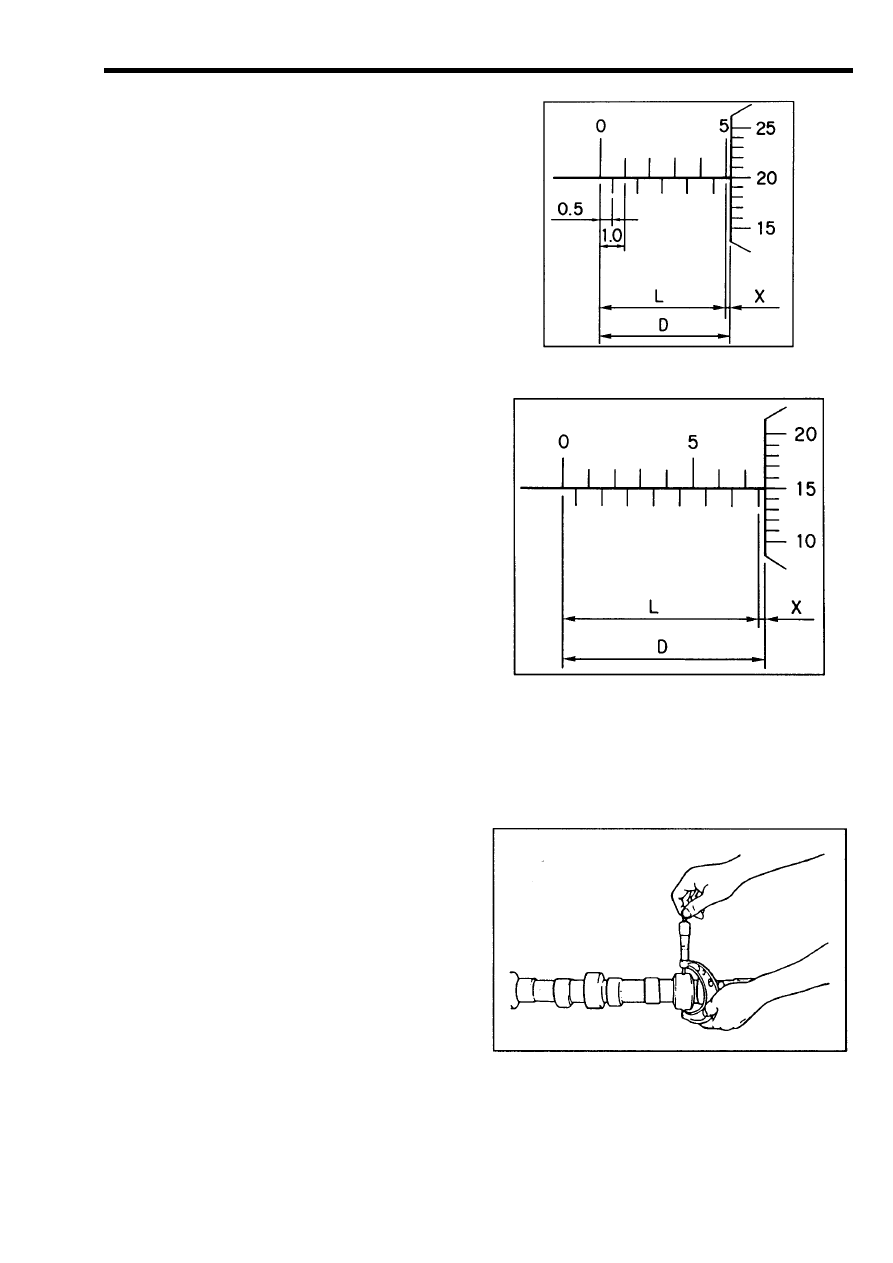

(3) Как считывать показания шкалы
микрометра
Пример 1.
(1) L =
(2) X =
(3) D = L + X =

Рис. 3-8 Как считывать показания

(Пример 1)

Пример 2.
(1) L =
(2) X =
(3) D = L + X =

Рис. 3-9 Как считывать показания

(Пример 2)

(4) Примечания по использованию микрометра:
1) Очистите поверхности микрометра и измеряемой детали.
2) Проверьте установку нуля микрометра по эталонному калибру.

(5) Процедура измерения
1) Установите пяту микрометра на изме-
ряемую поверхность.
2) Вращайте наружную муфту с рифлени-
ем, пока шпиндель не подойдет близко к
измеряемой поверхности.
3) Продолжайте вращение шпинделя,
держась за "трещетку", до тех пор, пока
шпиндель не коснется измеряемой по-
верхности.
4) После того, как "трещетка сработает
сделайте два или три оборота и считайте
показания шкал.
Для получения точных значений повторите
измерения два-три раза.

Рис. 3-10 Процедура измерения микро-

метром

– 21 –

ИЗМЕРИТЕЛЬНЫЙ ИНСТРУМЕНТ И МЕТОДЫ ИЗМЕРЕНИЙ

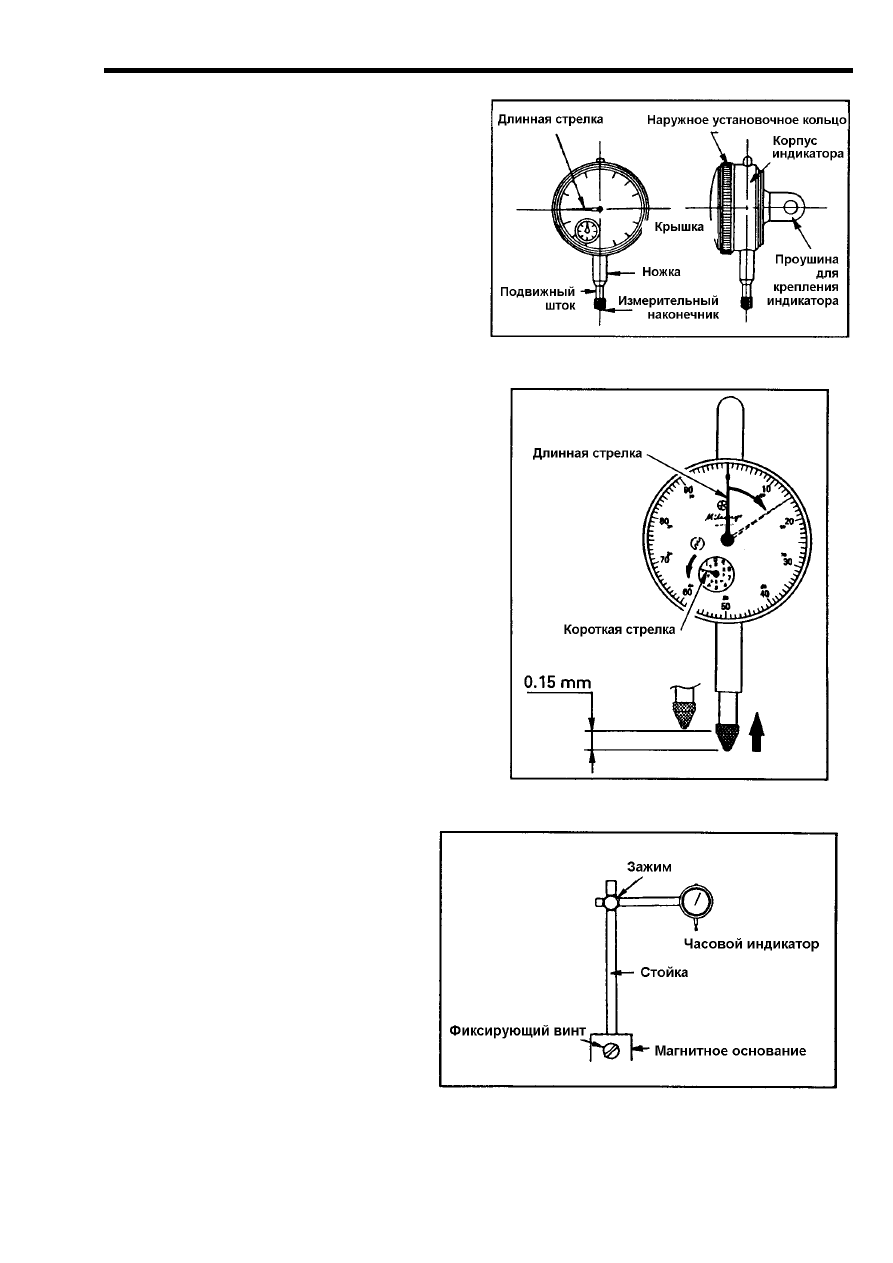

3-3 Индикатор часового типа
(стрелочный)

(1) Индикатор часового типа изготовлен
таким образом, что даже небольшое дви-
жение измерительного наконечника пре-
образуется рычагами или шестернями в
значительные перемещения длинной и
короткой стрелок.

Рис. 3-11 Часовой индикатор

(2) Как считывать показания
индикатора
Когда измерительный наконечник пере-
двигается на 1,00 мм вверх или вниз,
длинная стрелка описывает один оборот,
в то время как короткая стрелка переме-
щается на одно деление.

Пример:
На рис. 3-12 показано, что длинная стрел-
ка, повернувшись по часовой стрелке, ос-
тановилась на делении 15. Это означает,
что измерительный наконечник перемес-
тился на 0,15 мм.

Рис. 3-12 Как считывать показания шкал

(3) Применение
Если смонтировать индикатор часо-
вого типа на магнитном основании,
то можно измерить следующие ве-
личины:
1) изгиб или биение вала,
2) непараллельность,
3) неплоскостность,
4) люфт вала в осевом направлении

Рис. 3-13 Индикатор часового типа с магнитным

основанием
