ИНСТРУМЕНТ И ПРИСПОСОБЛЕНИЯ

2.3. Торцевые головки

(1) Головки могут быть различных
размеров. Подберите головку по раз-
меру и форме соответствующую го-
ловке болта или гайке и моменту за-
тяжки. Головки необходимо использо-
вать вместе с правильно подобранны-
ми рукоятками (воротками, удлините-
лями, "трещетками").

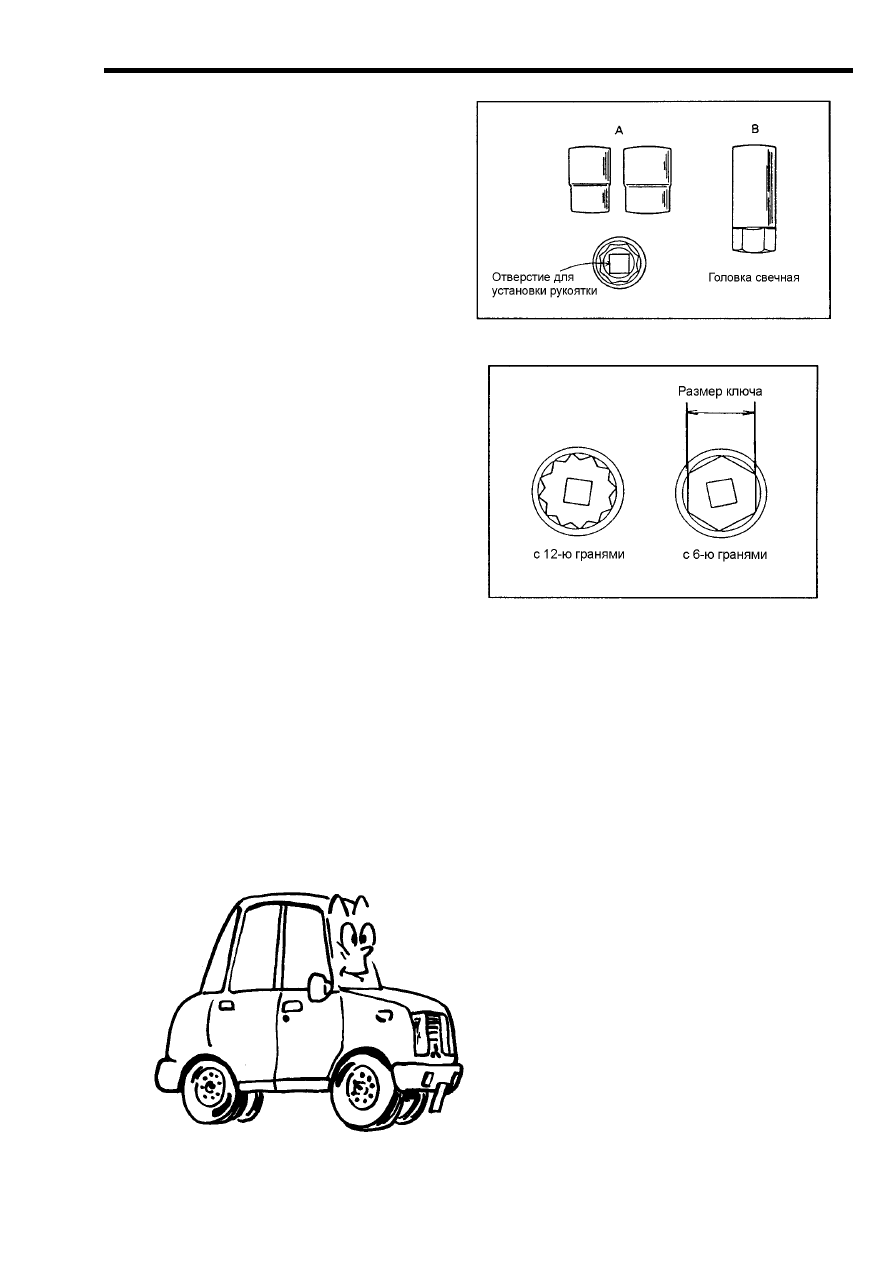

Рис. 2-10 Головки торцевые

Рис. 2-11 Форма рабочих

поверхностей головок

•

  Головки с 12-ю гранями обычно используют для монтажных работ

в узких, неудобных местах.

•

  Головки с 6-ю гранями имеют более широкие поверхности для ох-

вата головок болта и гайки, поэтому такие ключи больше подходят
для монтажа болтов или гаек с большими моментами затяжки или
изготовленных из мягкого металла.

– 7 –

ИНСТРУМЕНТ И ПРИСПОСОБЛЕНИЯ

2-4 Рукоятки для работы с головками

(1) Рукоятка с храповым механизмом ("трещетка")

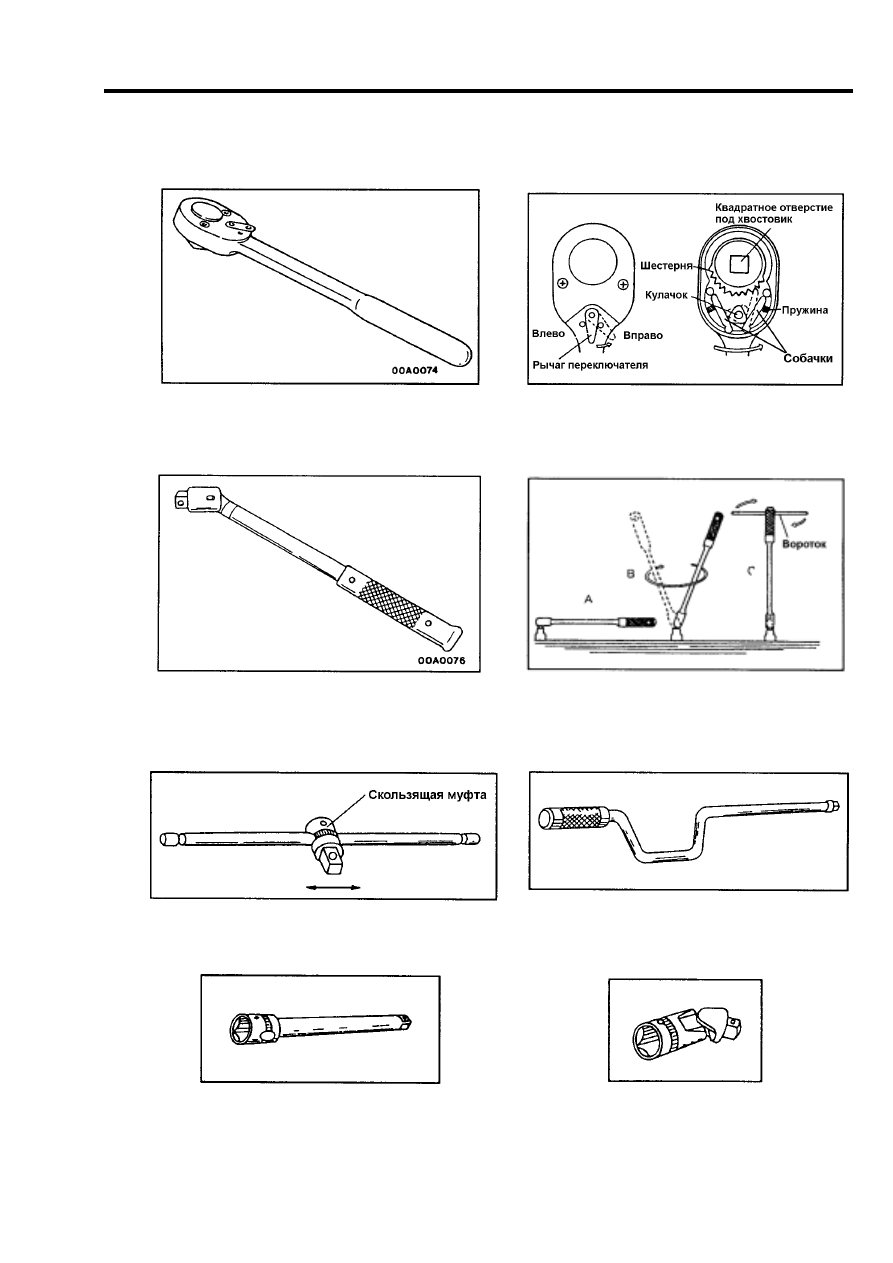

Рис. 2.12. Рукоятка с храповым механиз-

мом ("трещетка")

Рис. 2.13. Храповой механизм

(2) Рукоятка с шарниром

Рис. 2.14. Рукоятка с шарниром

Рис. 2.15. Как использовать рукоятку с

шарниром

(3) Вороток со скользящей муфтой

(4) Коловорот

Рис. 2.16. Вороток со скользящей муфтой

Рис. 2.17. Коловорот

(5) Удлинитель

(6) Шарнир

Рис. 2.18. Удлинитель

Рис. 2.19. Шарнир

– 8 –

ИНСТРУМЕНТ И ПРИСПОСОБЛЕНИЯ

2.5. Разводной гаечный ключ

(1) Разводной ключ

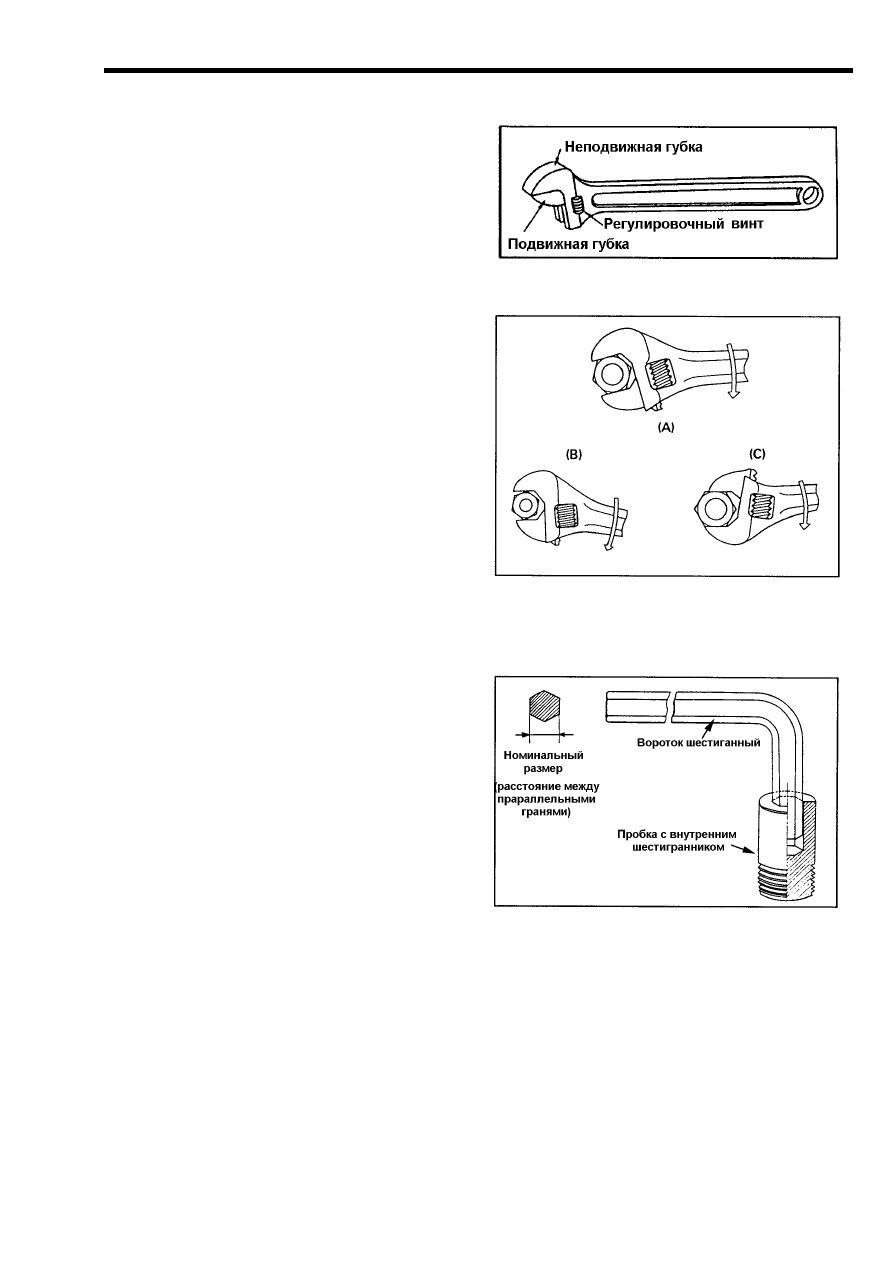

Рис. 2-20 Разводной ключ

(2) Как правильно использовать
разводной ключ:
А - правильно
В и С - неправильно

Рис. 2-21 Приемы работы разводным
ключом

2-6 Шестигранный вороток

1) Шестигранный вороток используется
для монтажа болтов и пробок с внутрен-
ним шестигранным отверстием.
(2) Размер воротка определяется расстоя-
нием между параллельными гранями.

Рис.2-22 Шестигранный ключ

– 9 –

ИНСТРУМЕНТ И ПРИСПОСОБЛЕНИЯ

2-7 Метчик

Метчик, изображенный на рис. 2-23, является инструментом для нарезания внутрен-
ней резьбы в отверстии какой-либо детали. Его также используют для восстановления
поврежденной резьбы в гайке или во внутреннем отверстии.

Как работать с метчиком
(1) Просверлите отверстие необходимого диаметра в
детали.

(2) Возьмите метчик №1, как показано на рис. 2-24 (А).
Нажимая большими пальцами, медленно сделайте два
три оборота метчиком, чтобы метчик начал нарезать
резьбу в отверстии. Следите за тем, чтобы метчик не
отклонялся от оси отверстия.
(3) Нанесите масло на деталь в зоне нарезания резь-
бы.
а) С равномерным усилием поверните метчик, пример-
но на один оборот по часовой стрелке, если резьба
правая (и против часовой – если левая).
б) Затем выкрутите метчик на пол-оборота, чтобы сло-
мать и удалить стружку.
Повторяйте операции (а) и (б), следя за тем, чтобы не
возникало чрезмерно большого усилия при нарезании
резьбы.

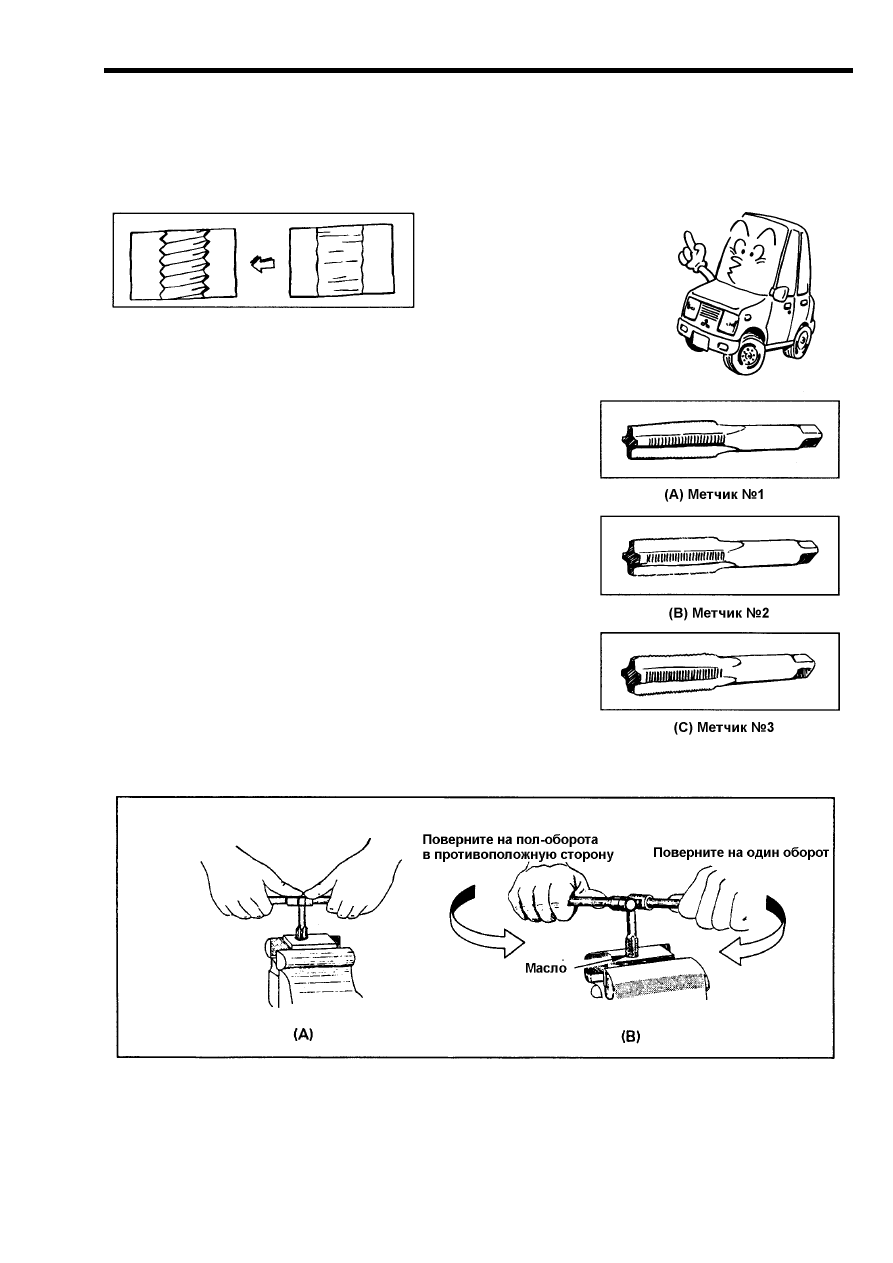

Рис. 2-23 Метчики

Рис. 2-24 Как работать метчиком
