ТОРМОЗНАЯ СИСТЕМА

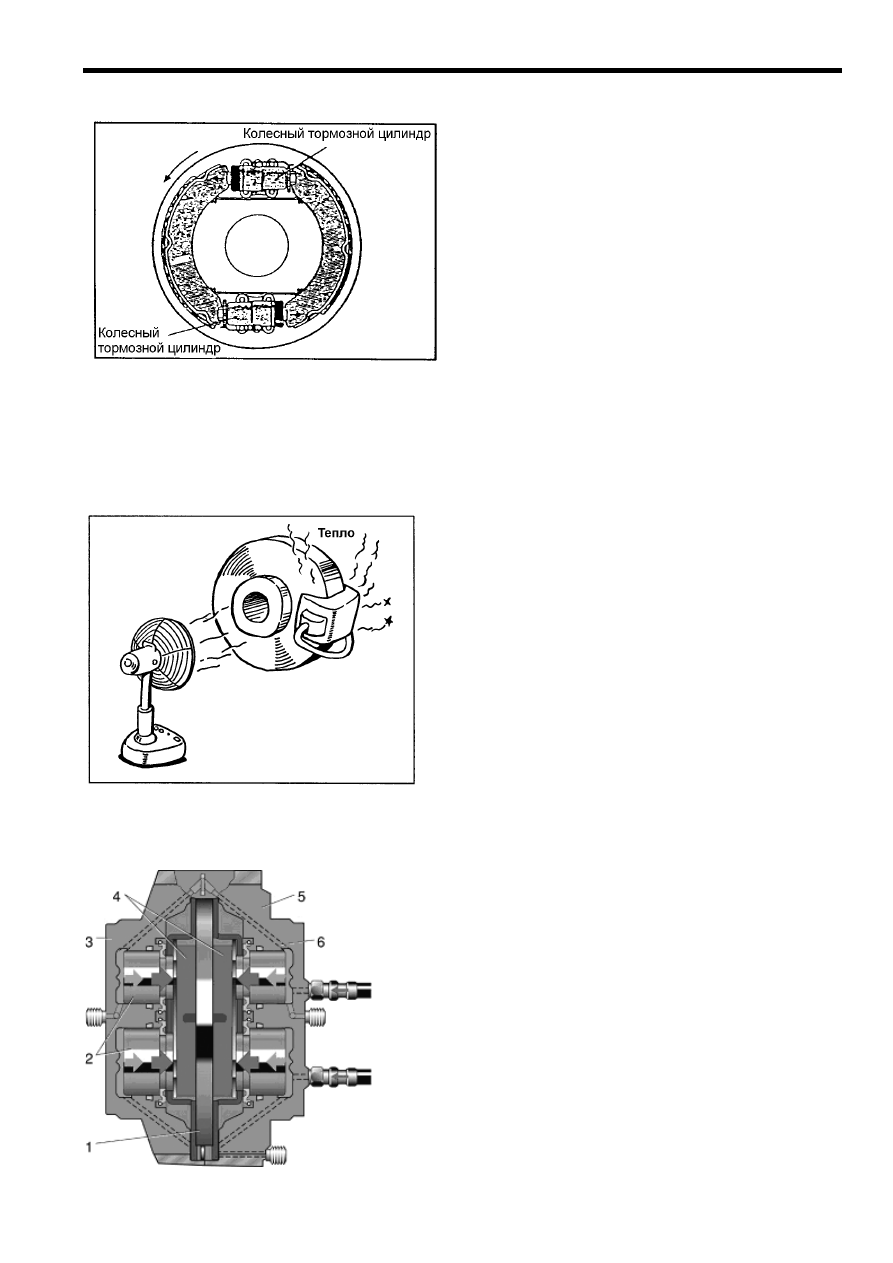

(2) С двумя ведущими (самотормозящими) колодками





Рис. 22-4




Для того чтобы обе колодки создавали

одинаковый тормозной момент, применя-
ют механизмы с двумя ведущими (само-
тормозящими) колодками. Однако при
движении автомобиля назад, эффектив-
ность торможения такого механизма ниже,
чем при движении вперед.


 (А) Дисковые тормоза имеют отлич-
ную теплоотдачу


22.3 Дисковые тормоза



199



(В) Дисковый тормоз с неподвижным
с

Рис. 22-5

уппортом



Рис. 22-6



Недостатком колодочных тормозов является их

плохое охлаждение, поскольку фрикционные

ль-

при движении с высокой скоро-

стью приводит к значительному увеличению
температуры, что вызывает повышенный износ,
снижение силы трения и неустойчивое торможе-
ние. Даже если дисковые тормоза используются
многократно при движении с высокой скоростью,
они имеют гораздо меньшую степень износа и
обеспечивают устойчивое торможение. По этой
причине количество автомобилей имеющих дис-
ковые тормозные механизмы на всех четырех
колесах увеличивается.

В дисковом тормозном механизме колодки да-

вая



охлаждается потоком воздуха.



 и усилие на тормозной пе-

дали не приходится увеличивать.

•  При вращении дисков, на их поверхности

возникает сила, которая способствует быстрому
очищению от воды и грязи.


Недостатки дисковых тормозов:

•  Отсутствует эффект самоторможения

Маленькая поверхность торможения и поэтому
необходимо создавать большое усилие, прикла-
дываемое к тормозным колодкам (большая сила
нажатия на педаль).

элементы находятся внутри барабана. Длите
ное торможение

вят с двух сторон на тормозной диск, созда
тормозное усилие. Тормозной диск постоянно

Преимущества дисковых тормозов:



•  Эффективность мало меняется при дли-

тельном торможении



200

ТОРМОЗНАЯ СИСТЕМА

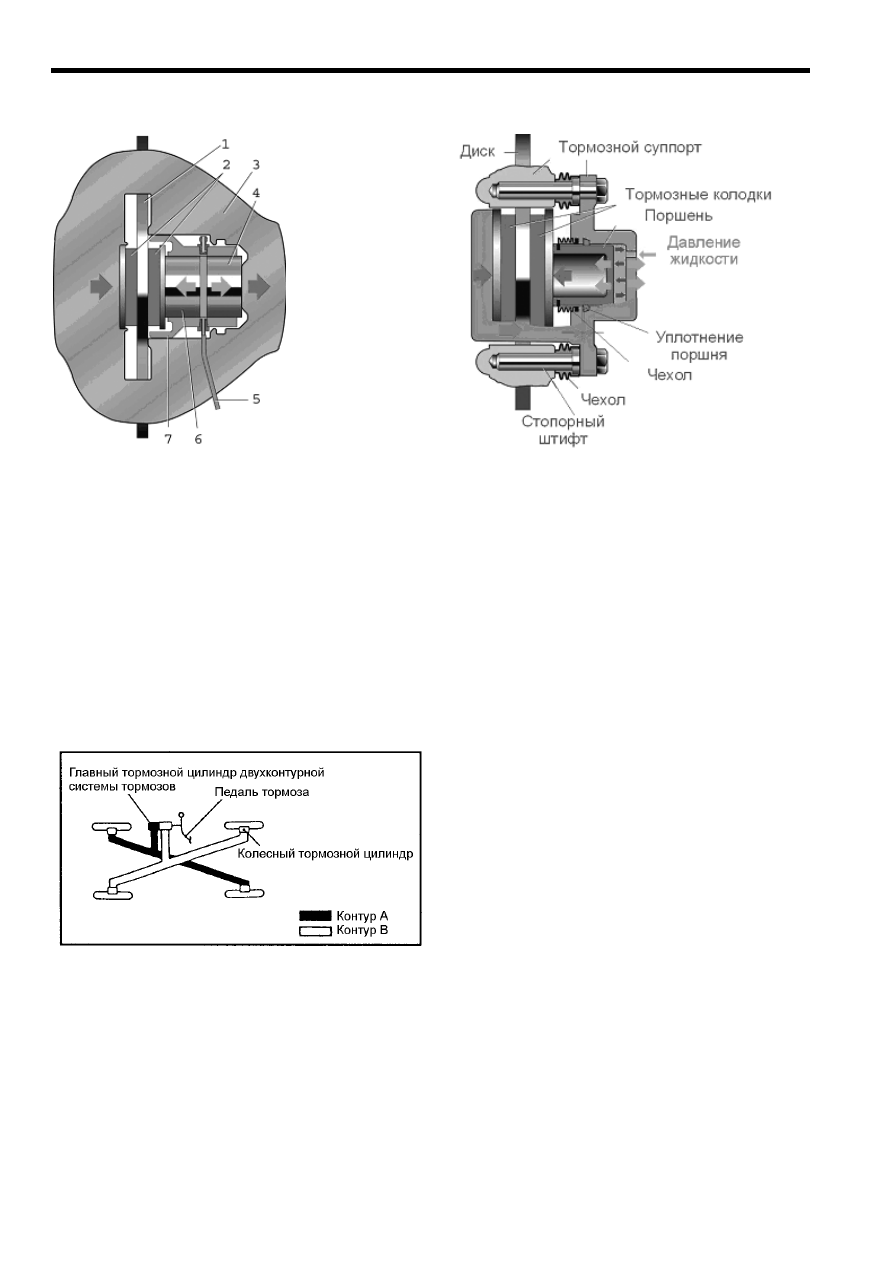

(С) Дисковый тормоз с плавающим
суппортом



Рис. 22-7

(D) Работа дискового тормоза




Рис. 22-8


2.4 Главный тормозной цилиндр двухконтурной системы тормозов (устройство и

р должен делится на ос-

На автомобилях со смещением центра масс впере
диагональное разделение контуров:
      1. переднее правое колесо и заднее левое коле
      2. переднее левое колесо и заднее правое коле


2
работа)

  Согласно требованиям к тормозной системе тормозной конту
новной и вспомогательный.


д ( передний привод ) применяется

со,
со.









Рис. 22-9 Диагональная схема тормозов. (Используется в заднеприводных автомобилях)













ТОРМОЗНАЯ СИСТЕМА

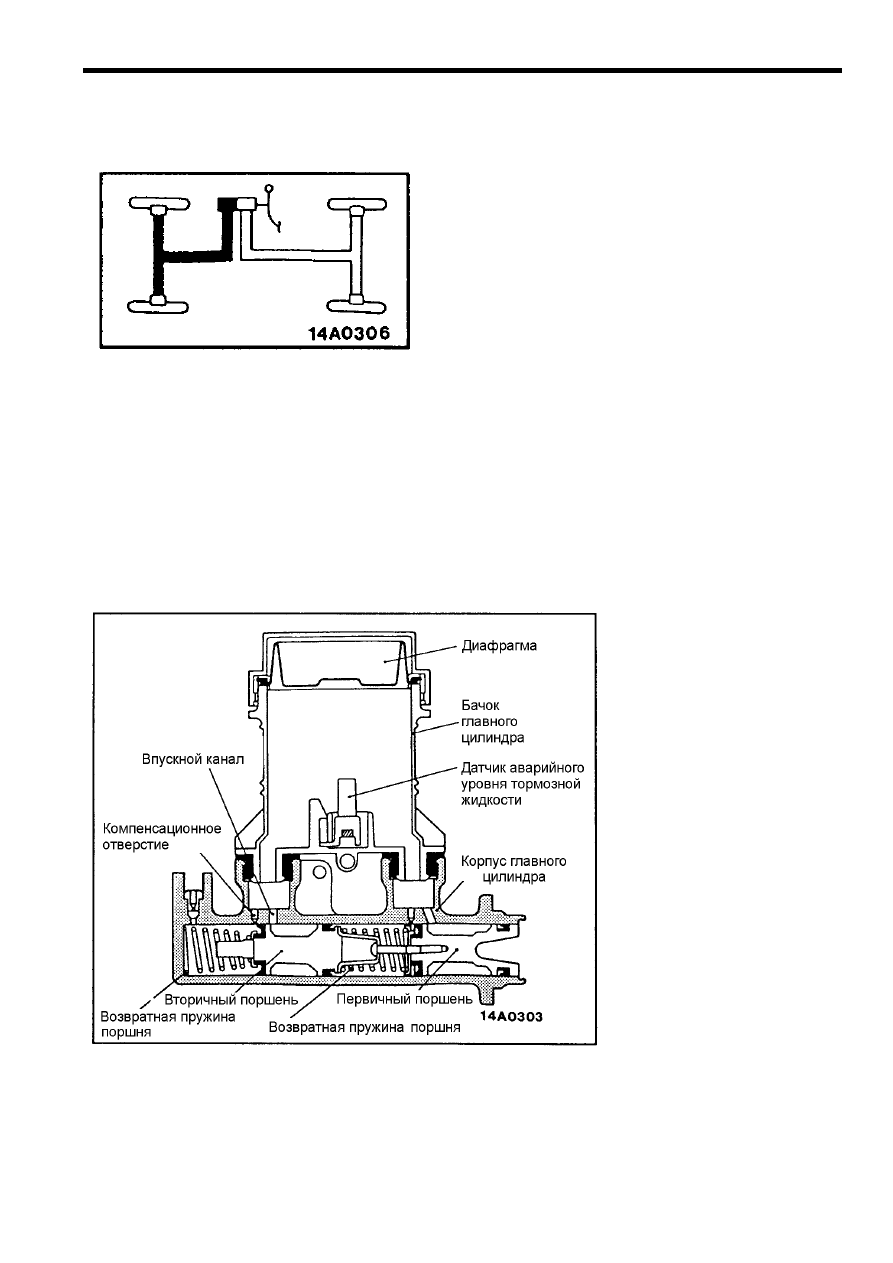

На автомобилях со смещением центра масс назад (задний привод) используется па-

раллельная схема разделения контуров.




Рис. 22-10 Двухконтурная система тормозов "передние - задние тормоза". (Использует-
с  в заднеприводных автомобилях)

(1) Главный тормозной

 цилиндр

лавный тормозной цилиндр предназначен для преобразования усилия прилагаемого

к тормозной педали в давление тормозной жидкости.

ачок цилиндра изготовлен из прозрачной пластмассы, чтобы можно было контроли-

ровать уровень тормозной жидкости. Внутри установлен датчик аварийного уровня
тормозной жидкости, сигнализирующий об уменьшении уровня.

ачок герметичен. При изменении уровня жидкости внутри бачка меняется внутрен-

нее давление. Это изменение компенсирует диафрагма.


я

Г

Б

Б



 Рис. 22-11









201

ТОРМОЗНАЯ СИСТЕМА



Для увеличения давления в тормозной системе используют тормозные усилители.

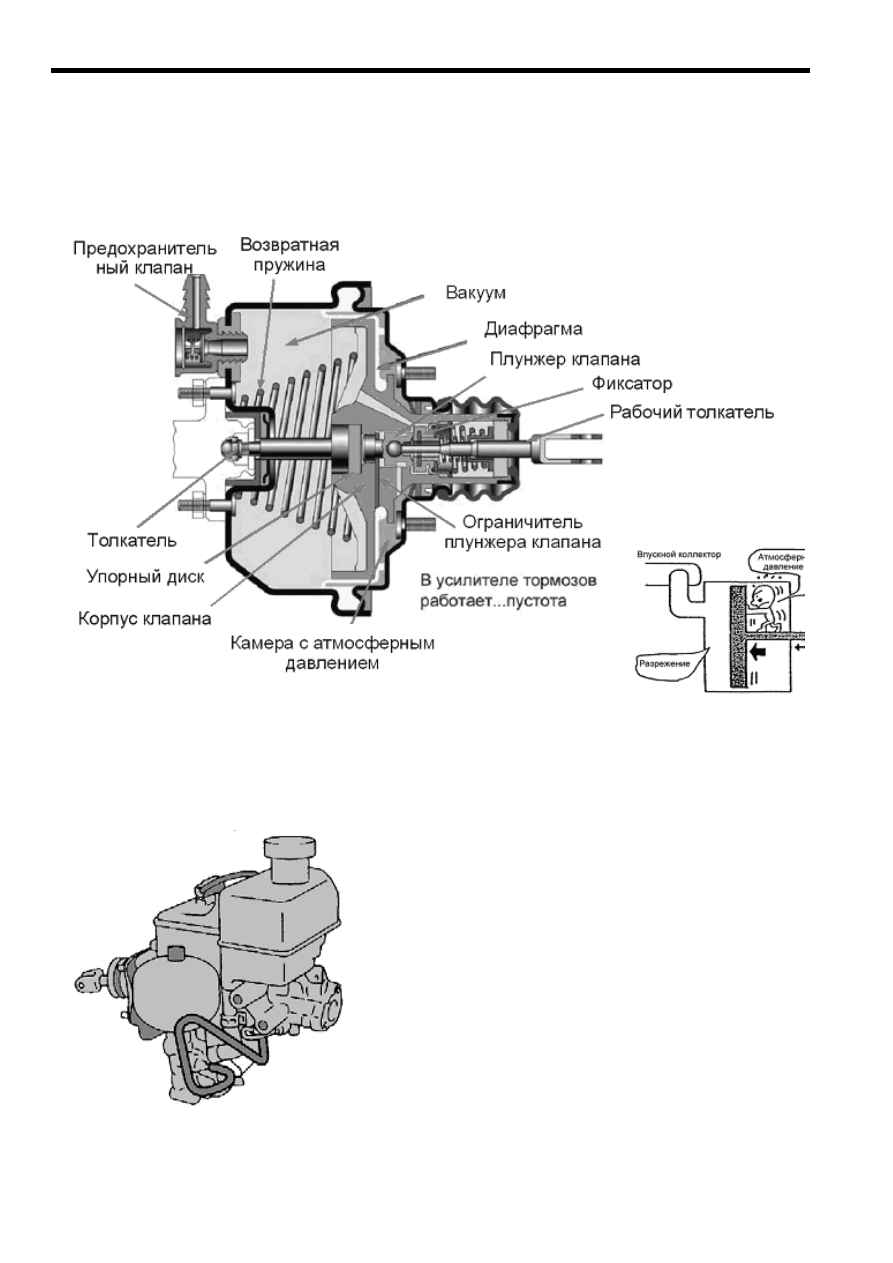

22.5 Вакуумный усилитель тормозов

Устанавливается между педалью и главным тормозным цилиндром.
Разряжение, возникающее во впускном коллекторе двигателя, подводится с одной сто-

роны диафрагмы, а атмосферное давление с другой.




Рис. 22-12


22.6 Гидравлический усилитель тормозов (PAJERO III)




202



Рис. 22-13

итель облада-

тренном

торможении






Гидравлический усил
ет в сравнении с вакуумным усили-
телем лучшим быстродействием,
что особенно важно при экс
