67

КРЕПЕЖ, МЕТОДЫ КРЕПЛЕНИЯ

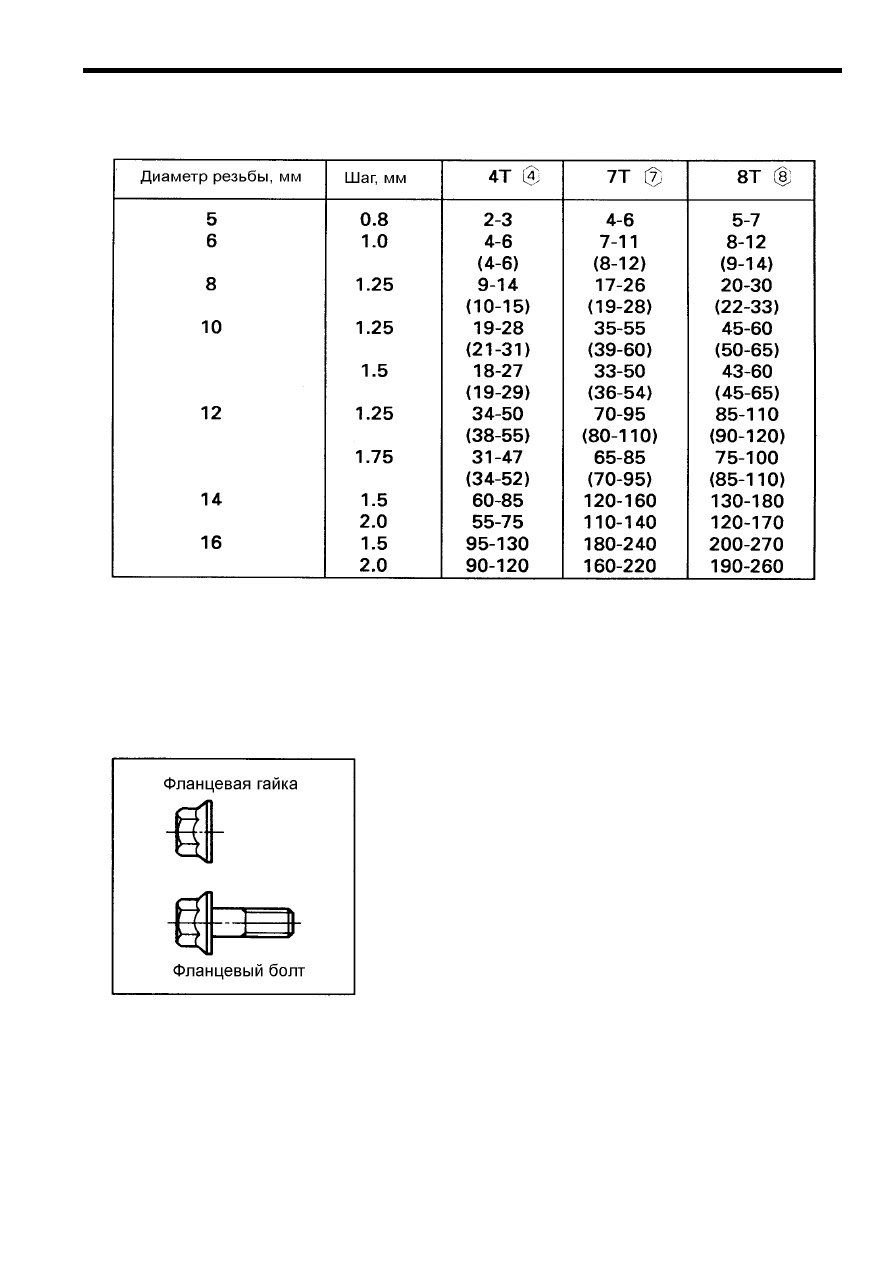

Стандартные моменты затяжки болтов и гаек, H

⋅м







Примечание:
1. Моменты затяжки даны для сухих резьбовых и контактных поверхностей болта и
гайки.
2. Значения момента затяжки в скобках () даны для фланцевых болтов и гаек и при-
близительно на 10% больше.





Рис. 5-8 Фланцевый болт и гайка







КРЕПЕЖ, МЕТОДЫ КРЕПЛЕНИЯ

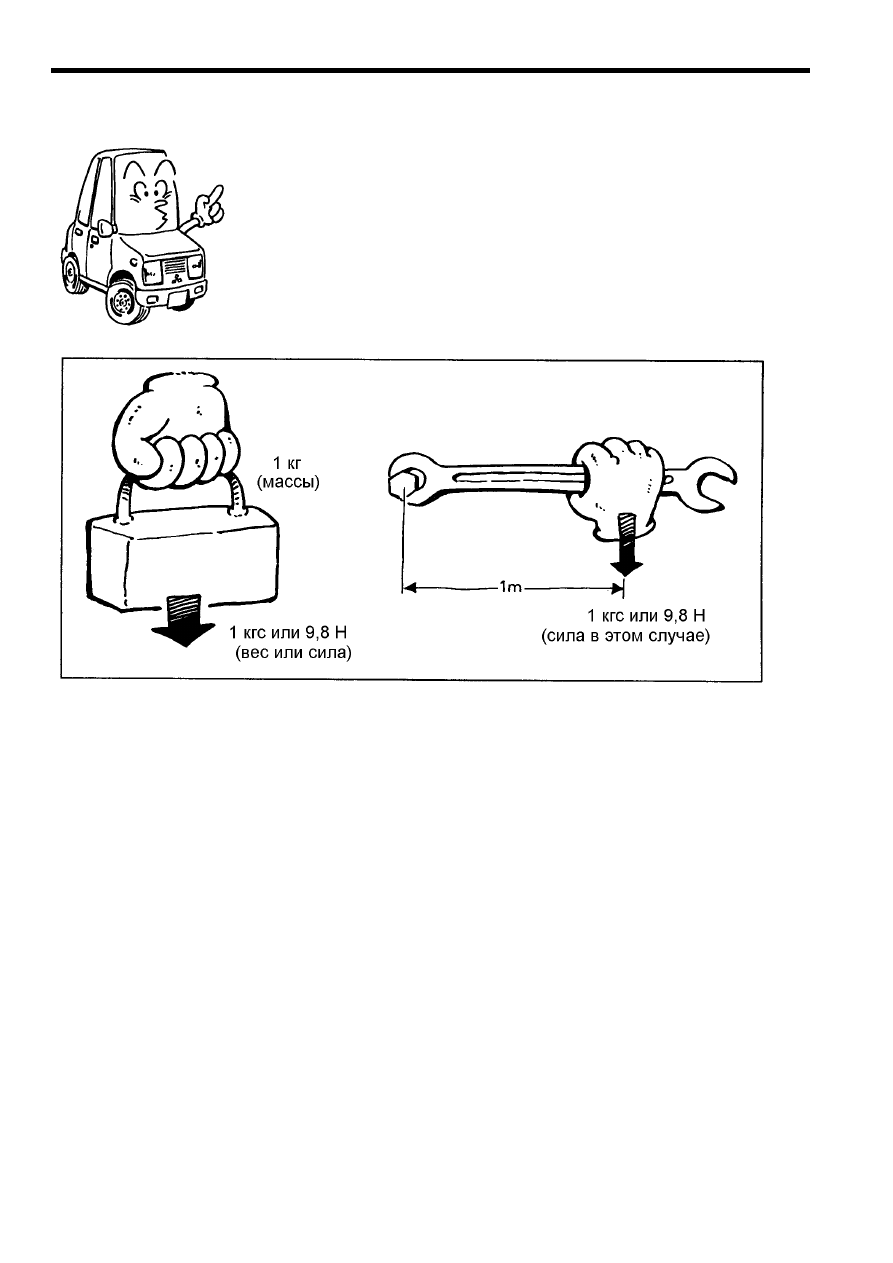

5.3 Момент затяжки болтов и гаек







Сила тяжести, действующая на тело массой в 1 кг, обознача-

ется в старой системе единиц как 1 кгс (килограмм-сила).

Сила, равная 1 кгс, в новой международной системе единиц

СИ соответствует 9,8 Н (Ньютона). В системе СИ сила в 1Н –
это сила, которая при действии на тело массой 1 кг вызывает
его ускорение 9,8 м/с

2

.









Рис. 5-9 Момент затяжки


Момент затяжки



1 кгс х 1 м = 1 кгм - старая система единиц



9,8 Н х 1 м = 9,8 Н

⋅м - новая система единиц СИ



В данном Руководстве и Руководствах по ремонту в последнее время момент затяжки

обозначается в Н

⋅м, поэтому значения моментов также указываются в Н⋅м (Ньютон-

метр). Переводные коэффициенты указаны ниже:


1 кгм = 9,8 Н

⋅м

или

1 кгм

≈ 10 Н⋅м
















68

КРЕПЕЖ, МЕТОДЫ КРЕПЛЕНИЯ

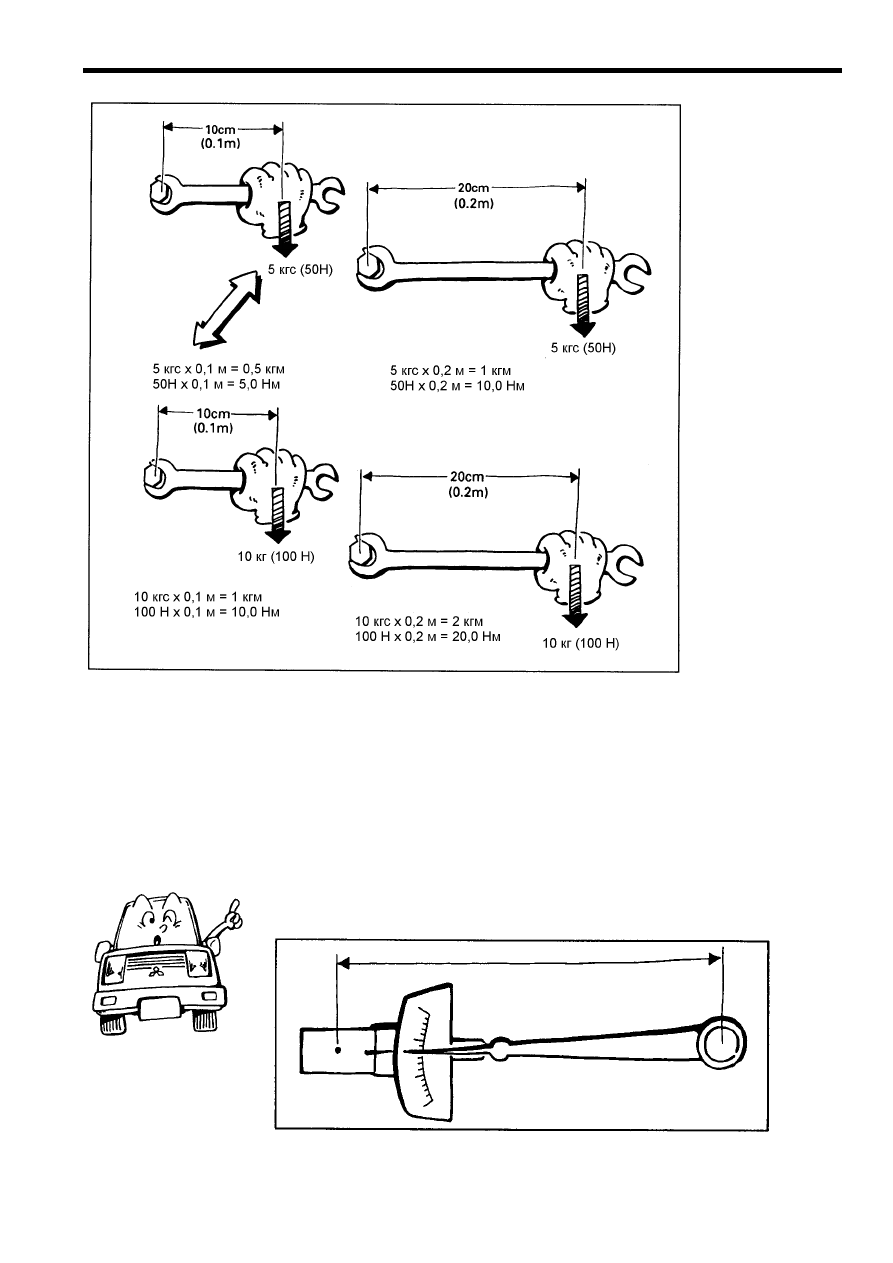

Т=P

×L (Нм), где

T – момент;
P- сила;
L- плечо.

Рис. 5-10 Как подсчитать момент затяжки









Когда различные детали соединяются при помощи болтов и гаек,

очень важно, чтобы последние затягивались строго определен-
ным моментом. Для измерения момента затяжки используется
динамометрический ключ.




Рис. 5-11 Динамометрический ключ





69

КРЕПЕЖ, МЕТОДЫ КРЕПЛЕНИЯ

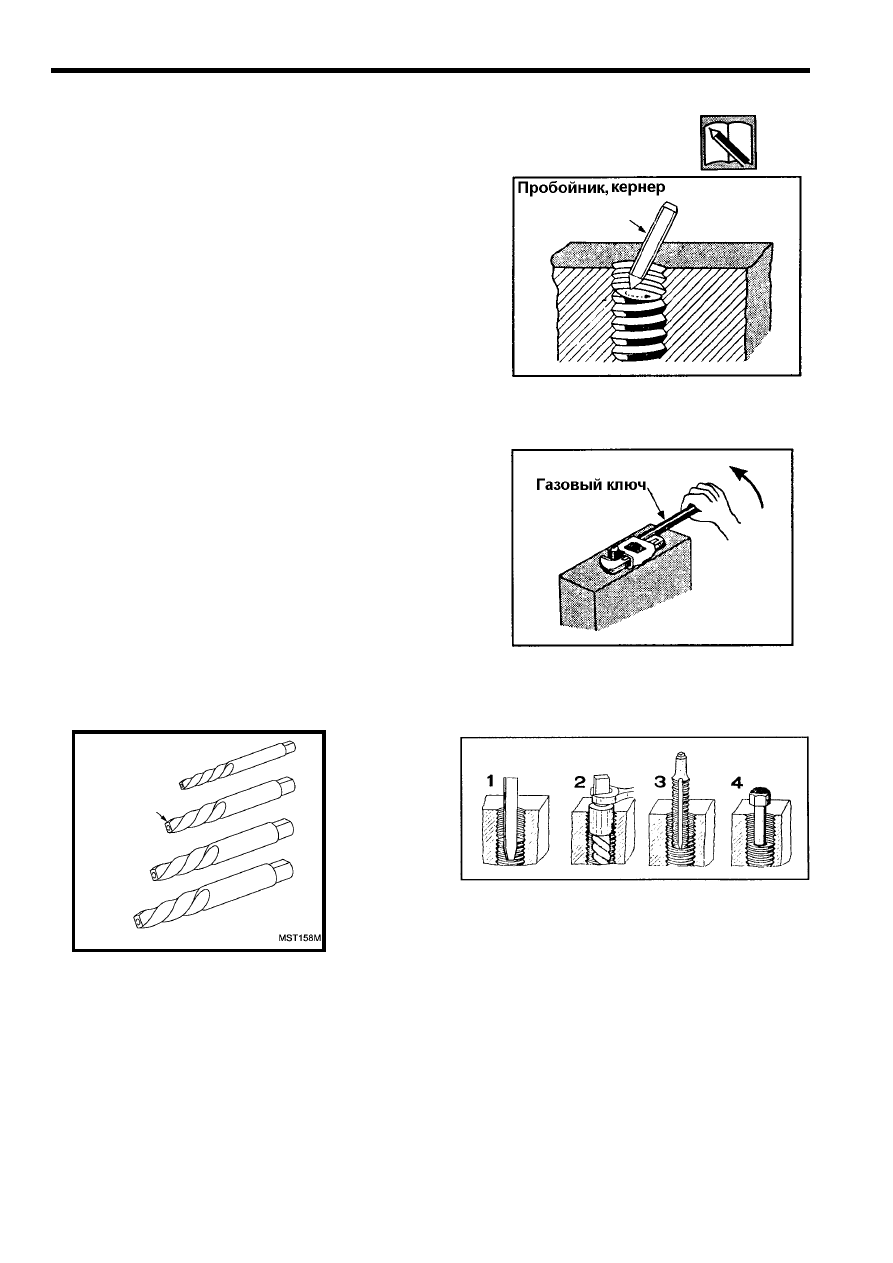

5.4 Методы извлечения обломанных болтов, шпилек







(1) Как удалить сломанный болт

1) Если сломанный болт был затянут небольшим
моментом (или имеет большой диаметр), то
можно использовать кернер (рис. 5-12).




Рис. 5-12 Удаление сломанного бол-
та


2). Если обломок болта выступает над поверхно-
стью на достаточную длину, то смотри рис. 5-13.



3). Если обломок болта остался внутри резьбо-
вого отверстия, то смотри рис. 5-15.




Рис. 5-13 Удаление сломанного бол-
та



Екстрактор



Рис. 5.14. Набор приспособлений для уда-
ления сломанных болтов



70



Рис. 5-15 Процедура удаления сломанного







Повреждение резьбы:


Смотри раздел 2-7 Метчик и 2-8 Плашка в главе 2.







болта
