ГЛАВА 7

ИНТЕРЬЕР







7. ИНТЕРЬЕР

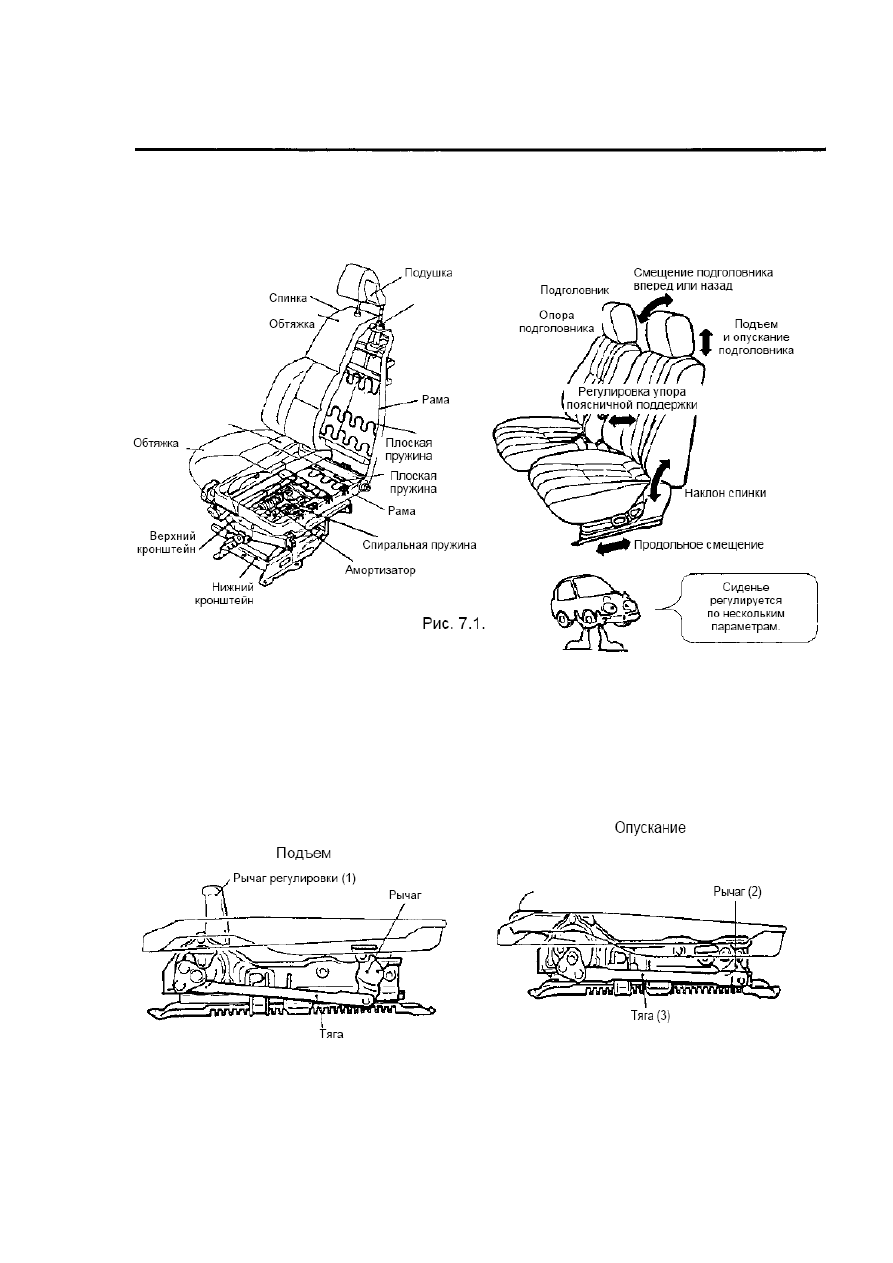

7.1. Передние сиденья






1. Механизм регулировки высоты сиденья

Механизм  позволяет  отрегулировать  сиденье  в  наиболее  удобное  положение  по
высоте. При повороте регулировочного рычага (1) тяга (3) смещается вперед или
назад. Тяга поворачивает рычаг (2) механизма, который поднимает или опускает
подушку сиденья.









Рис. 7.2.



Рис. 7.3.





123



Рис. 7.4.

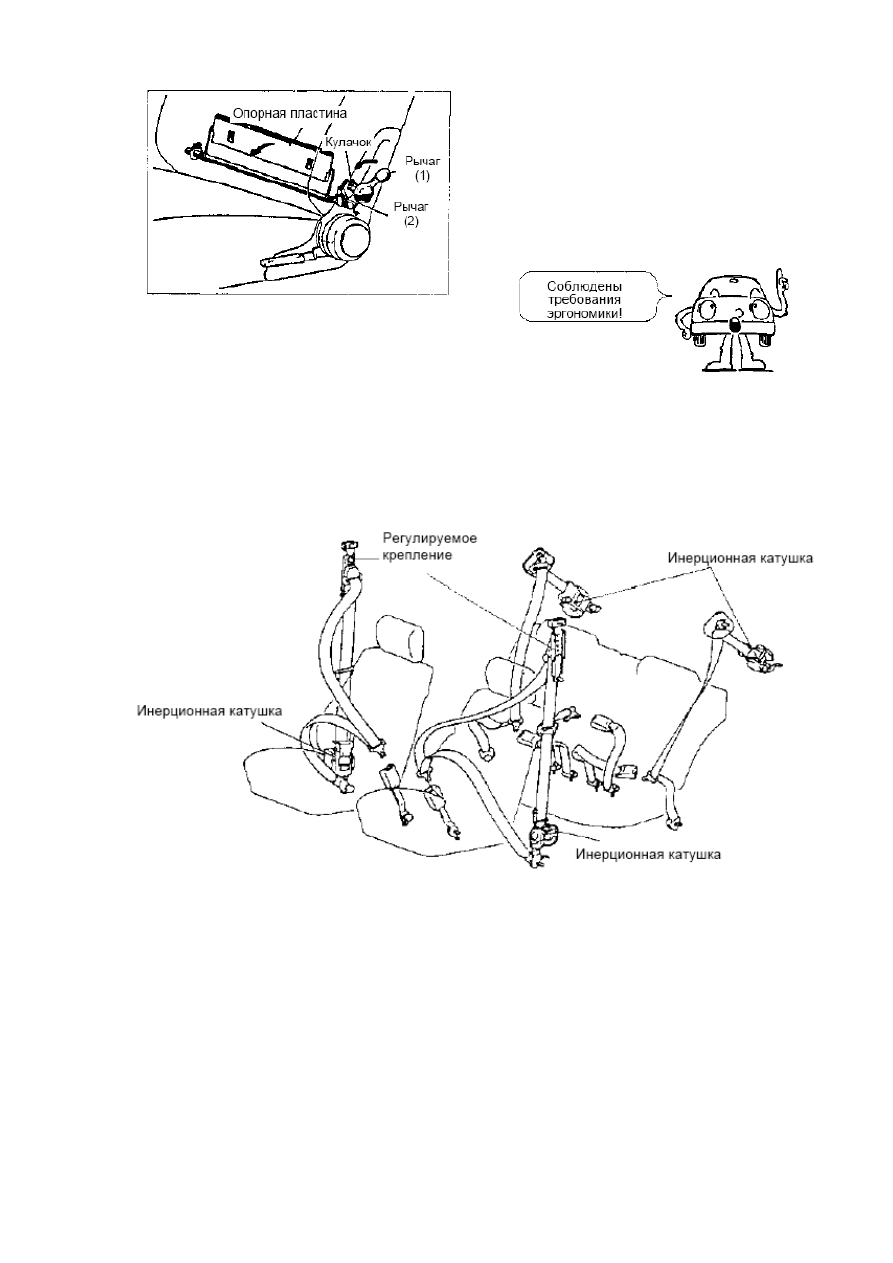

2. Упор поясничной поддержки

Механизм  регулирования  позволяет
изменить

давление,

оказываемое

спинкой сиденья на поясницу водителя.
Регулировка  выполняется  рычагом (1),
расположенным слева от спинки
сиденья.






7.2. Ремни безопасности

Применяются  диагонально-поясные  ремни  безопасности  с  инерционным
блокирующим механизмом и блокируемой катушкой (ELR)





Рис. 7.5.





124

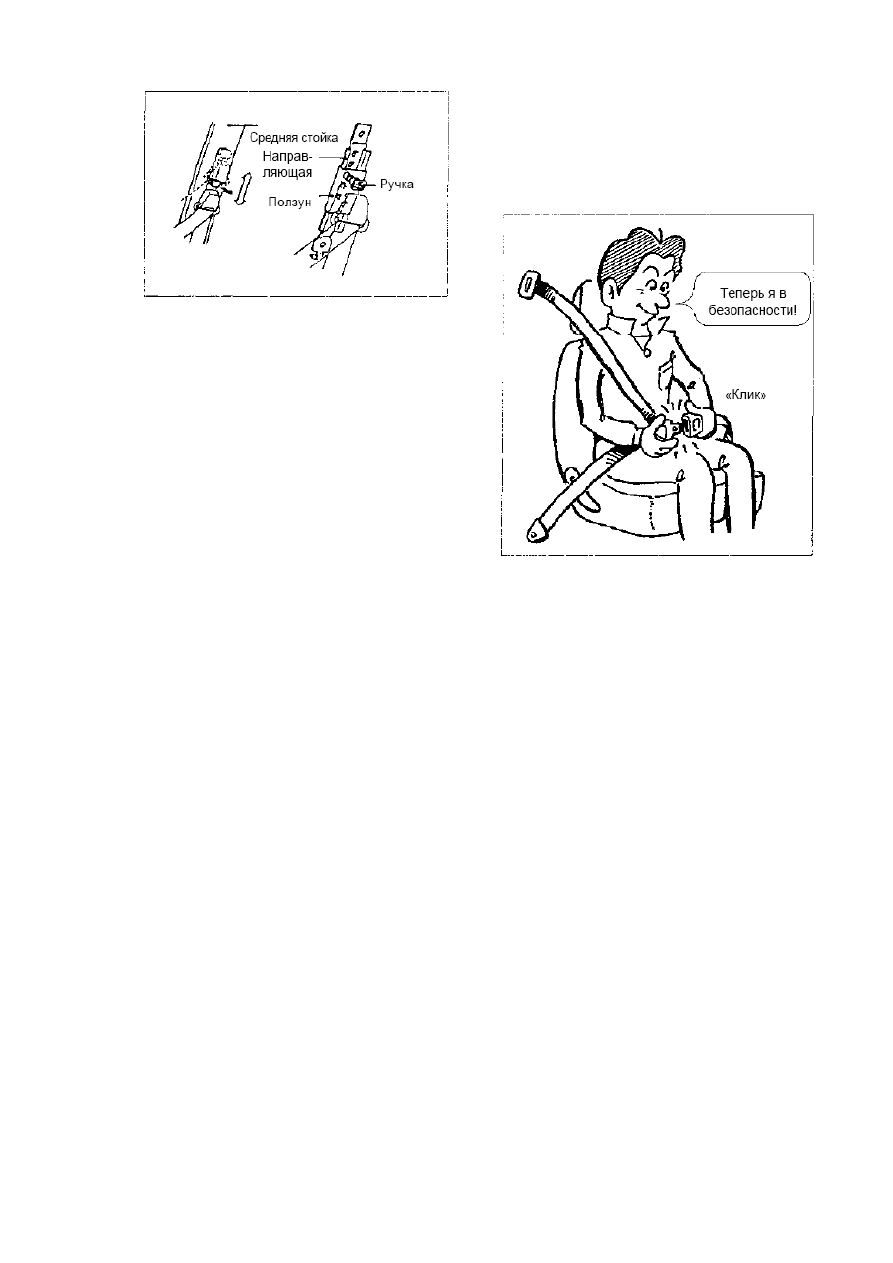

1. Регулируемое по высоте крепление

Механизм  крепления  плечевой  ветви
ремня  позволяет  переднему  пассажиру
отрегулировать

высоту

крепления

ремня по своему желанию.





Рис. 7.6.



Рис. 7.7.







125
