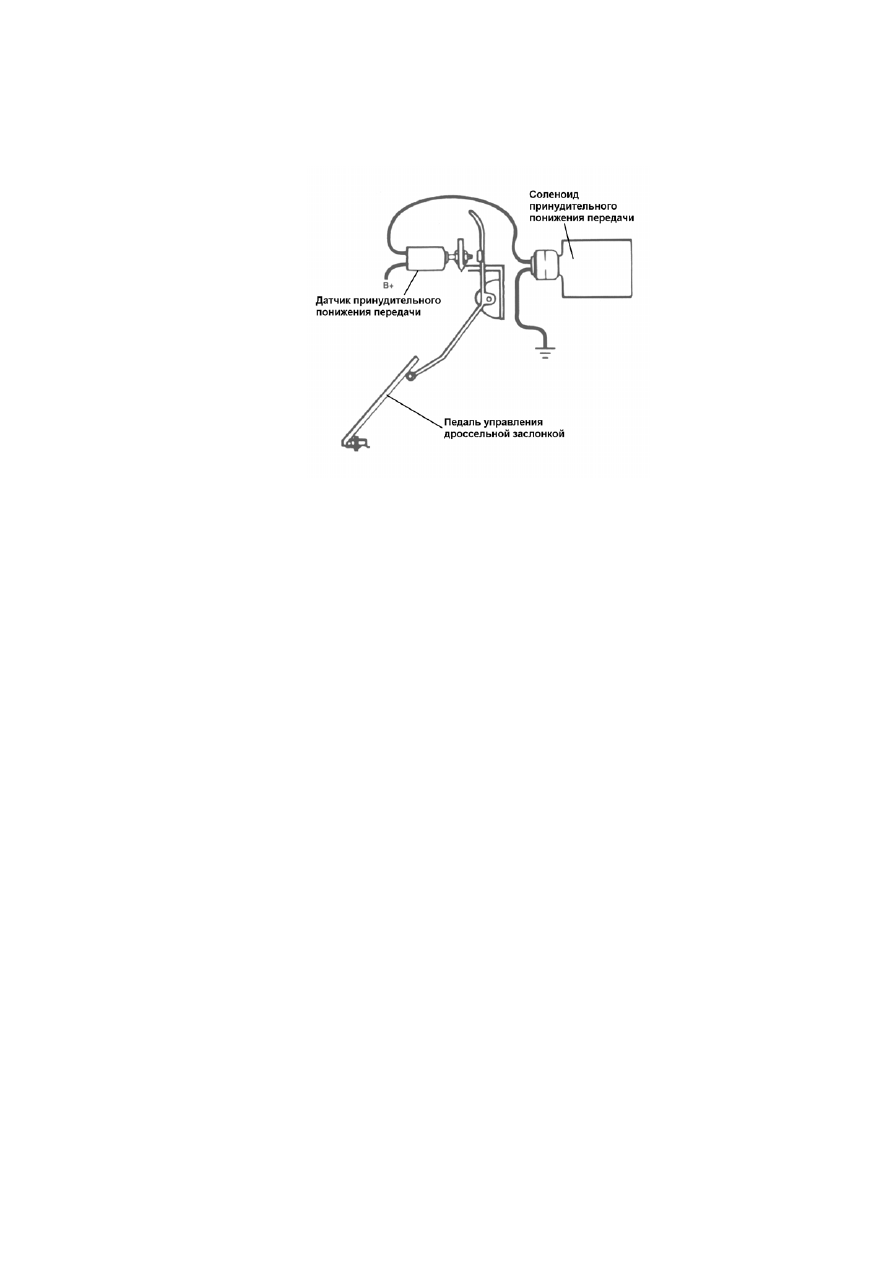

принудительного  понижения  передачи  (рис.6-53).  При  наличии  сигнала
управления  соленоид  открывает  дополнительный  канал  подвода  максимального
TV-давления к клапану переключения.



Рис. 6-53



В случае использования в трансмиссии электронного блока управления все

решается  несколько  проще.  Для  определения  режима  принудительного
понижения  передачи  может  использоваться  так  же,  как  и  в  предыдущем  случае,
специальный датчик под педалью управления дроссельной заслонкой или сигнал
датчика,  определяющего  полное  открытие  дроссельной  заслонки.  И  в  том  и  в
другом  случае  их  сигнал  поступает  в  электронный  блок  управления  АКПП,
который и вырабатывает соответствующие команды на соленоиды переключения.



139



140

7. ЭЛЕКТРОГИДРАВЛИЧЕСКИЕ СИСТЕМЫ УПРАВЛЕНИЯ
Начиная  со  второй  половины 80-х  годов  прошлого  столетия,  для

управления  автоматическими  трансмиссиями  стали  активно  использоваться
специальные  компьютеры  (электронные  блоки  управления).  Их  появление  на
автомобилях  позволило  реализовать  более  гибкие  системы  управления,
учитывающие  гораздо  большее,  по  сравнению  с  чисто  гидравлическими
системами  управления,  число  факторов,  что,  в  конечном  счете,  повысило  КПД
связки двигатель-трансмиссия и качество переключения передач.

Первоначально  компьютеры  использовались  только  для  управления

блокировочной  муфтой  трансформатора  и  в  некоторых  случаях  для  управления
повышающим  планетарным  рядом.  Последнее  касается  трехскоростных  коробок
передач,  в  которых  для  получения  четвертой  (повышающей  передачи)
использовался дополнительный планетарный ряд. Это были достаточно простые
блоки управления, как правило, входящие в состав блока управления двигателем.
Результаты  эксплуатации  автомобилей  с  подобной  системой  управления  имели
положительный

результат,

что

и

послужило

толчком

развития

уже

специализированных  систем  управления  трансмиссией.  В  настоящее  время
практически все автомобили с автоматическими коробками передач выпускаются
с электронными системами управления. Такие системы позволяют гораздо точнее
управлять  процессом  переключения  передач,  используя  для  этого  гораздо
больше  параметров  состояния,  как  самого  автомобиля,  так  и  его  отдельных
систем.

В  общем  случае  электрическую  часть  системы  управления  трансмиссией

можно  разделить  на  три  части:  измерительную  (датчики),  анализирующую  (блок
управления) и исполнительную (соленоиды).

В  состав  измерительной  части  системы  управления,  могут  входить

следующие элементы:

•

датчик положения селектора режимов;

•

датчик положения дроссельной заслонки;

•

датчик частоты вращения коленчатого вала двигателя;

•

датчик температуры ATF;

•

датчик частоты вращения выходного вала коробки передач;

•

датчик

частоты

вращения

турбинного

колеса

гидротрансформатора;

•

датчик скорости автомобиля;

•

датчик принудительного понижения передачи;

•

выключатель повышающей передачи;

•

переключатель режимов работы коробки передач;

•

датчик использования тормозов;

•

датчики давления.



141


На  анализирующую  часть  системы  управления  возложены  следующие

задачи:

•  определение моментов переключения;
•  управление качеством переключения передач;
•  управление величиной давления в основной магистрали;
•  управление блокировочной муфтой гидротрансформатора;
•  контроль за работой трансмиссии;
•  диагностика неисправностей.


К  исполнительной  части  системы  управления  относятся  различные

соленоиды:

•  соленоиды переключения;
•  соленоид управления блокировочной муфтой

гидротрансформатора;

•  соленоид регулятора давления в основной магистрали;
•  прочие соленоиды.


В  блок  управления  поступают  сигналы  от  датчиков,  где  они

обрабатываются  и  анализируются,  и  на  основании  результатов  их  анализа  блок
вырабатывает  соответствующие  сигналы  управления.  Принцип  работы  блоков
управления всех трансмиссий, независимо от марки автомобиля, примерно один и
тот же.

Иногда  работой  трансмиссии  управляет  отдельный  блок  управления,

называемый  трансмиссионным.  Но  в  настоящее  время  наметилась  тенденция
использования  общего  блока  управления  двигателем  и  трансмиссией,  хотя,  по
сути, этот общий блок также состоит из двух процессоров, только расположенных
в  едином  корпусе.  В  любом  случае  оба  процессора  взаимодействуют  друг  с
другом,  но  при  этом  процессор  управления  двигателем  всегда  имеет  приоритет
над  процессором  управления  трансмиссией.  Кроме  того,  блок  управления
трансмиссией  использует  в  своей  работе  сигналы  некоторых  датчиков,
относящихся  к  системе  управления  двигателем,  например,  датчика  положения
дроссельной  заслонки,  датчика  частоты  вращения  коленчатого  вала  двигателя  и
др. Как правило, эти сигналы поступаю сначала в блок управления двигателем и
затем в блок управления трансмиссией.

Задача  блока  управления  заключается  в  обработке  сигналов  датчиков,

входящих  в  систему  управления  данной  трансмиссии,  анализе  получаемой
информации и выработке соответствующих управляющих сигналов.

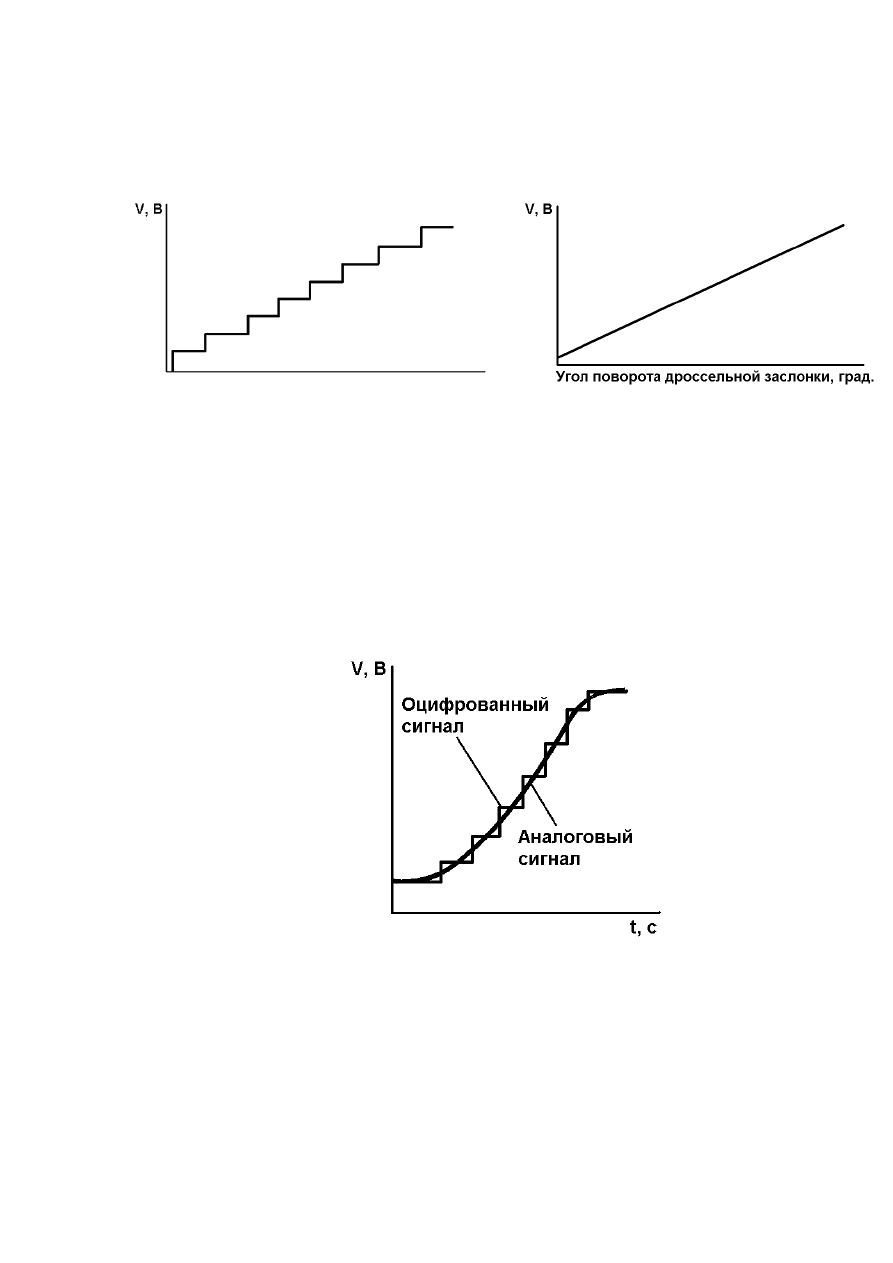

Сигналы  датчиков,  поступающих  в  блок  управления,  могут  быть  как  в

форме  аналогового  сигнала  (рис.7-1а) (непрерывно  изменяющегося),  так  и  в
форме дискретного сигнала (рис.7-1б).



Рис. 7-1 а)

Рис. 7-1 б)


Аналоговые  сигналы  преобразовываются  в  блоке  управления  с  помощью

аналого-цифрового  преобразователя  в  оцифрованный  сигнал  (рис.7-2).
Полученная информация оценивается в соответствии с алгоритмами управления,
находящимися  в  памяти  компьютера.  На  основе  сравнительного  анализа
поступивших  и  хранящихся  в  памяти  данных,  вырабатываются  управляющие
сигналы.





Рис. 7-2


В  электронной  памяти  блока  управления  хранится  набор  команд  по

управлению  трансмиссией  в  зависимости  от  внешних  условий  движения
автомобиля  и  состояния  АКПП.  Кроме  того,  современные  системы  управления
автоматическими

коробками

передач

анализируют

манеру

управления

автомобилем и выбирают соответствующий алгоритм переключения передач.
