СМАЗОЧНЫЕ МАТЕРИАЛЫ
ОПИСАНИЕ БЕССТУПЕЧАТОЙ (ВАРИАТОРНОЙ) ТРАНСМИССИИ
23В
-10
ВНИМАНИЕ
При повторном применении на поверхностях
прокладки FIPG) убедитесь, что:
1.Остатки прежней прокладки FIPG удалены с
поверхностей детали;
2.Для качественной очистки поверхностей
используйте оригинальную жидкость
Mitsubishi (MZ100387) или ее аналог.
3.Для правильного нанесения прокладки FPIG
следуйте инструкции.
Разборка
Элементы, уплотненные прокладкой FIPG, можно
легко демонтировать, не прибегая к применению
какихлибо специальных методов. Однако в некото
рых случаях прокладку FIPG следует разрушить, пос
тукивая по разъединяемым элементам киянкой или
другим подобным инструментом.
Подготовка поверхности
С помощью скребка тщательно очистите от всех
отложений поверхность, на которую будет
установлена прокладка FIPG.
Убедитесь в том, что поверхность, на которую
наносится прокладка FIPG, ровная и гладкая.
Убедитесь также в том, что на поверхности
отсутствуют следы масел, смазок и грязи. Не
повредите поверхность, удаляя старую прокладку
FIPG из крепежных отверстий.
Установка прокладки FIPG
Заготовка прокладки FIPG должна быть рекомендуе
мого размера и не должна иметь никаких разрывов.
Пока прокладка FIPG не отвердела, ее можно удалить
скребком. Соедините поверхности до загустевания
прокладки FIPG. Во время установки следите за тем,
чтобы прокладка FIPG, не выходила за пределы
уплотняемых поверхностей. Не используйте коробку
передач и избегайте попадания на уплотняемые
поверхности масел или воды до тех пор пока про
кладка FIPG полностью не отвердеет (для этого тре
буется приблизительно один час).
Метод установки прокладки FIPG может отличаться в
зависимости от места ее расположения. В каждом
отдельном случае следуйте инструкциям, которые
приведены ниже в настоящем руководстве.
СМАЗОЧНЫЕ МАТЕРИАЛЫ
M1233200400453
Трансмиссия
Раздаточная коробка

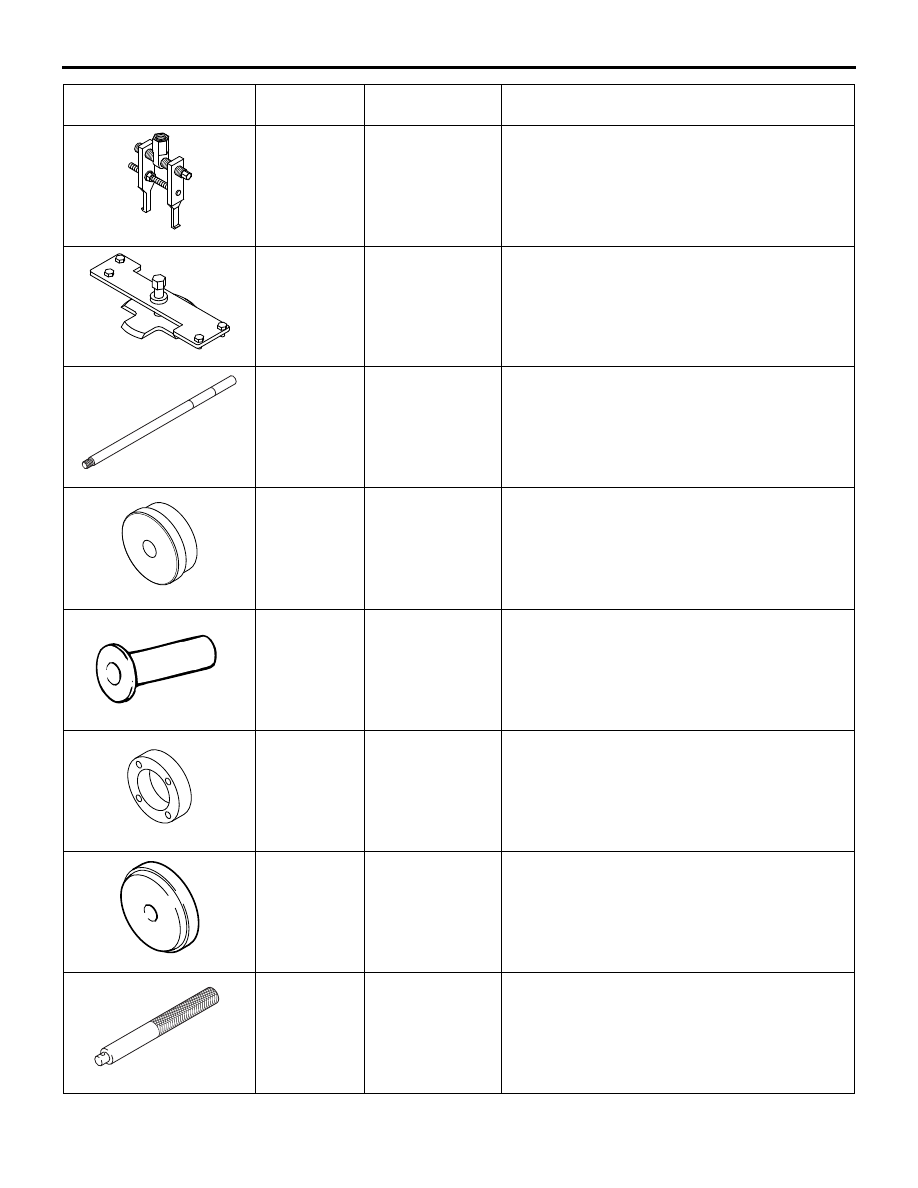

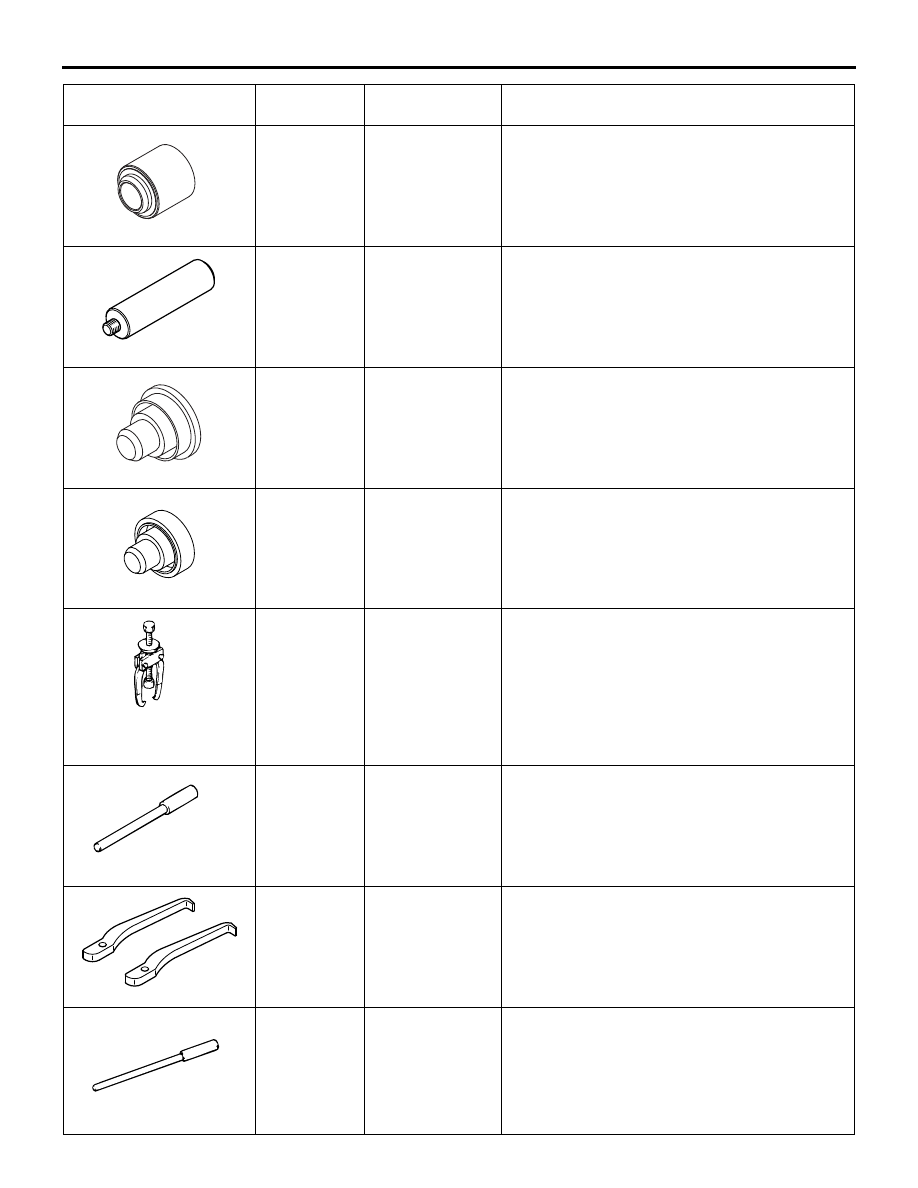

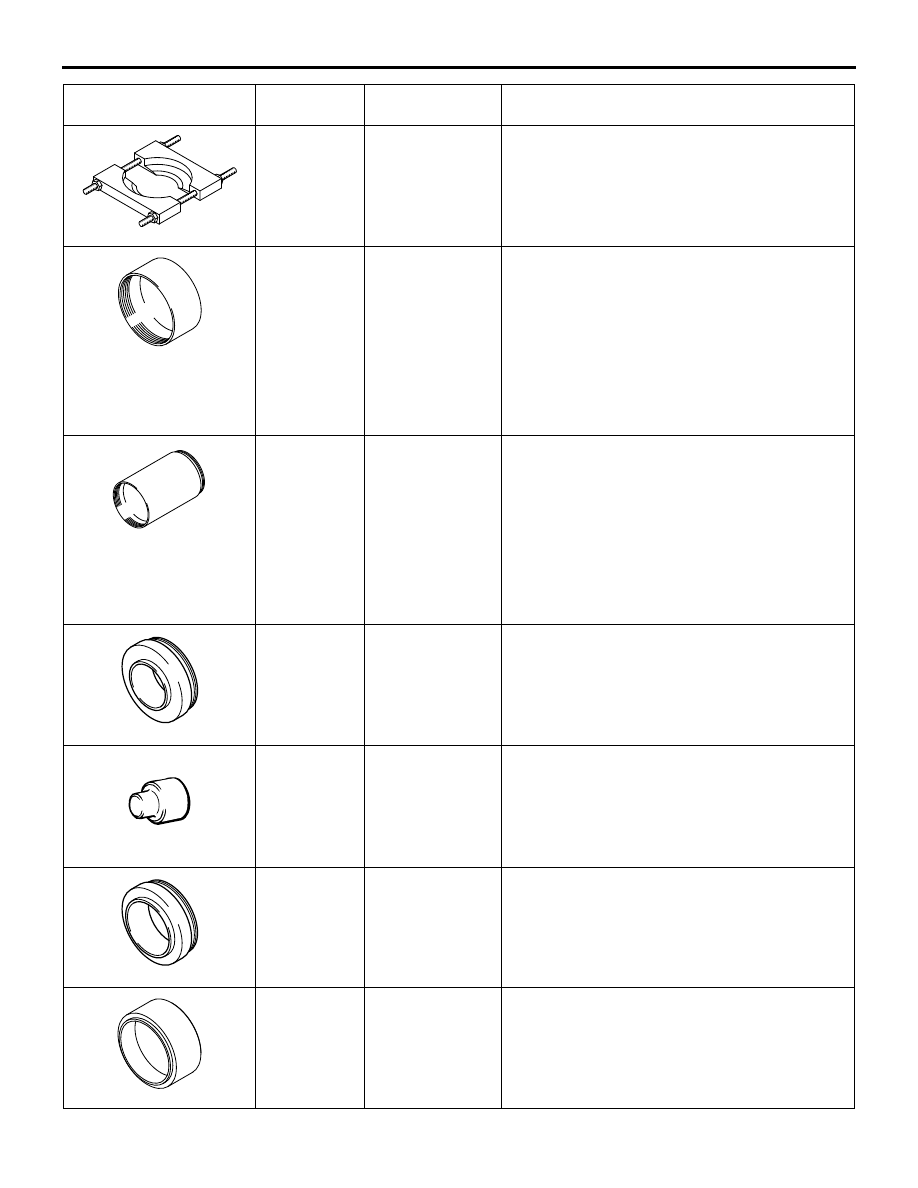

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ
M1233207000490
Трансмиссия
Пункт
Рекомендуемый смазочный материал
Детали, смазываемые рабочей жидкостью CVT
ОРИГИНАЛЬНАЯ РАБОЧАЯ ЖИДКОСТЬ MITSUBISHI
CVTFJ4
Детали, смазываемые техническим вазелином
Белый технический вазелин (основа: изопарафиновый
гидрокарбонат)
Пункт
Рекомендуемый смазочный материал
Детали, смазываемые маслом раздаточной
коробки
Оригинальная гипоидная смазка MITSUBISHI GL5 SAE80
(по классификации Американского института нефти API)
Уплотнительное кольцо
ОРИГИНАЛЬНАЯ РАБОЧАЯ ЖИДКОСТЬ MITSUBISHI
CVTFJ4
Уплотнительная манжета
Retinax A
Инструмент
Номер
инструмента
Наименование
Применение
MB990590
Демонтаж
манжеты вала
привода
Снятие наружной обоймы подшипника
понижающей передачи и шестерни главной
передачи
MB990590
A
B
