СПОСОБЫ УТИЛИЗАЦИИ МОДУЛЕЙ ПОДУШЕК БЕЗОПАСНОСТИ

ДОПОЛНИТЕЛЬНАЯ УДЕРЖИВАЮЩАЯ СИСТЕМА (SRS)

52B

-161

ВНИМАНИЕ

Приведенные ниже процедуры предназначены
для предотвращения случайного срабатывания
от разряда статического электричества.
Поэтому следует точно выполнять процедуры.

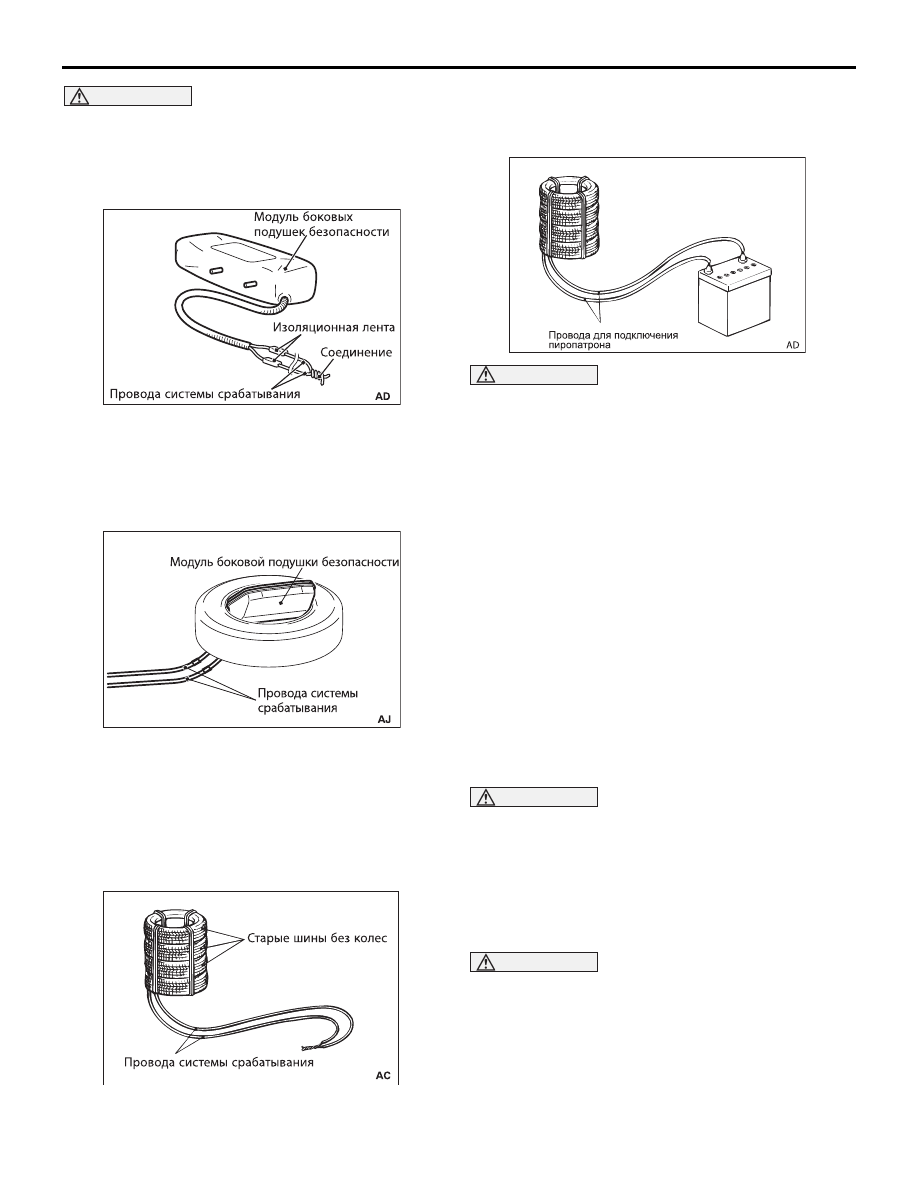

5. Коснитесь кузова автомобиля голой рукой, чтобы

удалить заряд статического электричества.

6. Отрежьте с помощью кусачек разъем жгута прово

дов модуля боковой подушки безопасности от
жгута проводов. Присоедините провода, которые
будут использоваться для срабатывания подушки
безопасности, к каждому из двух срезов жгута
проводов и заизолируйте соединения изоляцион
ной лентой.

7. Пропустите провода под колесом с шиной и

соедините их с разъемом модуля боковой
подушки безопасности.

8. Заверните гайку на шпильку модуля боковой

подушки безопасности. Затем используйте толс
тую проволоку для крепления колеса к шпильке.
Прикрепите модуль боковой подушки безопас
ности к колесу с шиной лицевой поверхностью
вверх.

9. Положите три изношенные шины без колес на

шину, в которой закреплен модуль боковой
подушки безопасности. Затем стяните и скрепите
канатом все шины. (4 позиции)

ВНИМАНИЕ

• Прежде чем произвести срабатывание модуля

подушки безопасности, убедитесь, что побли
зости никого нет.

• Сразу же после срабатывания подушки

безопасности газогенератор становится
очень горячим. Поэтому следует подождать
не менее 30 минут, чтобы газогенератор
остыл.

• Если модуль подушки безопасности не сра

ботал, обратитесь к своему дистрибьютору.

10.Разъедините провода, при помощи которых про

изводится срабатывание подушки безопасности,
в месте, как можно более удаленном от модуля
подушки безопасности. Затем для срабатывания
модуля подушки безопасности присоедините
провода к снятой с автомобиля аккумуляторной
батарее.

11.Утилизируйте сработавший модуль подушки

безопасности в соответствии с процедурой
утилизации (см.

C.52B163

 ).

РАЗРЯД ГАЗОГЕНЕРАТОРА НАДУВНОЙ
ШТОРКИ БЕЗОПАСНОСТИ СНАРУЖИ
АВТОМОБИЛЯ

ВНИМАНИЕ

• Разряд газогенератора следует проводить на

открытой горизонтальной площадке на
расстоянии не менее 6 м от любых объектов и
людей.

• Запрещается проведение этой операции на

открытом пространстве при сильном ветре.
Даже при слабом ветре воспламенение
газогенератора следует проводить с его
наветренной стороны.

ВНИМАНИЕ

Перед началом работ следует отсоединить
провода от выводов аккумуляторной батареи и
подождать не менее 60 секунд. (См. пункт 5

C.52B7

 раздела «Предупреждения перед

выполнением операций по обслуживанию и
ремонту»).
1. Отсоедините «отрицательный» () и «положитель

ный» (+) выводы аккумуляторной батареи и затем
снимите аккумуляторную батарею с автомобиля.

AC406391

AC300990

ACX00611

ACX01315

СПОСОБЫ УТИЛИЗАЦИИ МОДУЛЕЙ ПОДУШЕК БЕЗОПАСНОСТИ

ДОПОЛНИТЕЛЬНАЯ УДЕРЖИВАЮЩАЯ СИСТЕМА (SRS)

52B

-162

ВНИМАНИЕ

При отсоединенном разъеме два контакта газо
генератора автоматически замкнутся для предо
твращения случайного срабатывания изза
разряда статического электричество и т.п.



Тем не менее, для безопасности при случайном
срабатывании модуль подушки безопасности
следует положить на плоскую поверхность лице
вой стороной вверх. Не кладите на него никакие
предметы.

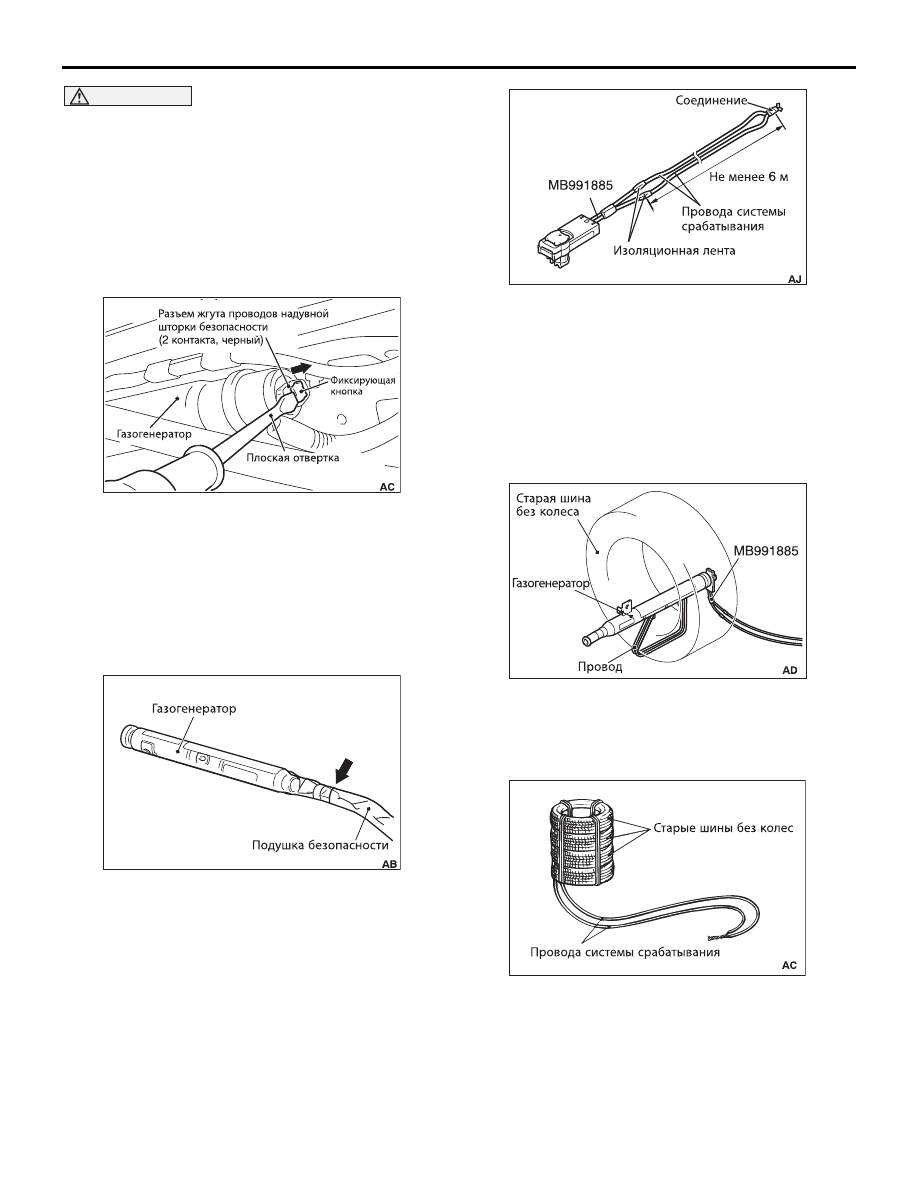

2. Снимите обивку потолка (см. раздел 52А – Обивка

потолка ).

3. Используйте плоскую отвертку для вытягивания

фиксирующей кнопки разъема жгута проводов
надувной шторки безопасности. После освобож
дения фиксатора отсоедините разъем.
ПРИМЕЧАНИЕ: После отсоединения разъема
жгута проводов от газогенератора два контакта
разъема газогенератора автоматически
замкнутся. Это предотвратит случайное срабаты/
вание газогенератора по причине разряда стати/
ческого электричества и т.п.

4. Отрежьте газогенератор от подушки

безопасности, как показано на рисунке.

5. Соедините провода длиной не менее 6 метров,

которые будут использоваться для срабатывания
подушки безопасности, к каждому из двух специ
альных жгутов проводов с переходником
(MB991885) и изолируйте места соединений изо
ляционной лентой. Два других конца проводов
для срабатывания подушки безопасности соеди
ните друг с другом.
ПРИМЕЧАНИЕ: Это предотвратит случайное
срабатывание газогенератора по причине
разряда статического электричества и т.п.

6. Пропустите толстый провод сквозь скобу

крепления шторки и привяжите модуль к старому
колесу в сборе с шиной.

7. Присоедините эжут проводов переходника к

разъему генератора.

8. Положите шину, к которой прикреплен газогене

ратор, на две шины без колес. Затем положите на
эти шины еще не менее одной шины и стяните и
скрепите канатом все шины. (4 позиции)

AC506711

AC303536

AC103480

AC303641

ACX00611

СПОСОБЫ УТИЛИЗАЦИИ ПРЕДНАТЯЖИТЕЛЕЙ РЕМНЕЙ БЕЗОПАСНОСТИ

ДОПОЛНИТЕЛЬНАЯ УДЕРЖИВАЮЩАЯ СИСТЕМА (SRS)

52B

-163

ВНИМАНИЕ

• Прежде чем произвести срабатывание

газогенератора, убедитесь, что поблизости
никого нет.

• Сразу же после срабатывания газогенератор

становится очень горячим. Поэтому следует
подождать не менее 30 минут, чтобы
газогенератор остыл.

• Если газогенератор не сработал, обратитесь

к своему дистрибьютору.

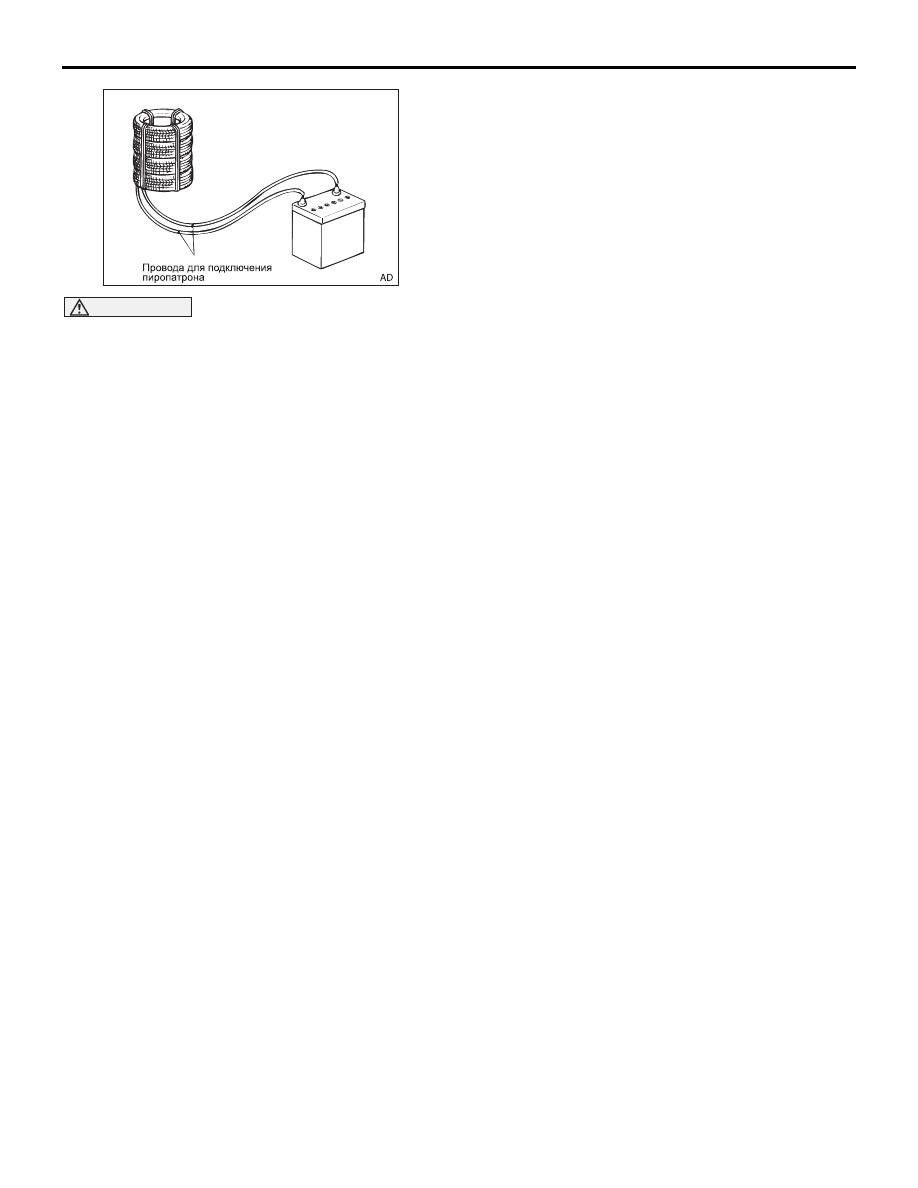

9. Разъедините провода, при помощи которых про

изводится срабатывание подушки безопасности,
в месте, как можно более удаленном от газогене
ратора. Затем для срабатывания газогенератора
присоедините провода к снятой с автомобиля
аккумуляторной батарее.

10.Утилизируйте сработавший газогенератор в

соответствии с процедурой утилизации



(см.

C.52B163

 ).

УТИЛИЗАЦИЯ СРАБОТАВШЕГО МОДУЛЯ
ПОДУШКИ БЕЗОПАСНОСТИ.

После срабатывания модули подушек безопасности
и преднатяжителей ремней безопасности должны
утилизироваться как любые материалы, подлежащие
утилизации в соответствии с местными правилами/
законодательством. Убедитесь в том, что во время
декактивации устройств беззопасности сблюдатся
следующие правила.
1. Сразу же после срабатывания подушки безопас

ности газогенератор становится очень горячим.
Поэтому следует подождать не менее 30 минут,
чтобы газогенератор остыл.

2. Не поливайте водой или маслом модуль только

что сработавшей подушки безопасности.

3. На сработавшем модуле подушки безопасности

могут быть вещества, вызывающие раздражение
глаз и кожи. Поэтому при обращении со сработав
шим модулем подушки безопасности следует
одевать защитные очки и перчатки. Если такие
вещества попали а глаза или на кожу, промойте их
большим количеством воды.

4. Положите модуль подушки безопасности в про

чный пластиковый пакет и запечатайте его перед
утилизацией.

5. После окончания работы вымойте руки с мылом.

СПОСОБЫ УТИЛИЗАЦИИ ПРЕДНАТЯЖИТЕЛЕЙ

РЕМНЕЙ БЕЗОПАСНОСТИ

M1524004400465

При списании ремня безопасности с преднатяжите
лем или автомобиля с ремнями безопасности с пред
натяжителями следует предварительно следует
разрядить пиропатроны преднатяжителей в соответс
твии с приведенной ниже специальной процедурой

ACX01315

СПОСОБЫ УТИЛИЗАЦИИ ПРЕДНАТЯЖИТЕЛЕЙ РЕМНЕЙ БЕЗОПАСНОСТИ

ДОПОЛНИТЕЛЬНАЯ УДЕРЖИВАЮЩАЯ СИСТЕМА (SRS)

52B

-164

УТИЛИЗАЦИЯ НЕСРАБОТАВШИХ
РЕМНЕЙ БЕЗОПАСНОСТИ С
ПРЕДНАТЯЖИТЕЛЯМИ

ВНИМАНИЕ

• Перед утилизацией автомобиля в любом

варианте необходимо, чтобы сработали
преднатяжитель ремня безопасности и
преднатяжитель поясной ветви ремня
безопасности без их снятия с автомобиля.

• При замене ремня безопасности с

преднатяжителем прежние преднатяжитель
ремня безопасности и преднатяжитель
поясной ветви ремня безопасности должны
сработать снаружи автомобиля.

• Поскольку срабатывание зарядов устройств

безопасности сопровождается выбросом
большого объема дыма, выбирайте открытое
и удаленное от людей и построек место.
Кроме того, процедуру не следует выполнять
поблизости от детектора дыма.

• Поскольку при срабатывании зарядов

устройств безопасности раздается сильный
хлопок, выбирайте открытое и удаленное от
людей и построек место. Если ктолибо
находится поблизости, предупредите о
предстоящем сильном хлопке.

• Персонал, проиводящий данную процедуру,

должен использвать средства для защиты
ушей.

РАЗРЯД ПРЕДНАТЯЖИТЕЛЯ РЕМНЯ
БЕЗОПАСНОСТИ ВНУТРИ АВТОМОБИЛЯ

1. Поместите автомобиль на горизонтальную и

изолированную площадку.

ВНИМАНИЕ

Перед началом работ следует отсоединить про
вода от выводов аккумуляторной батареи и
подождать не менее 60 секунд. (См. пункт 5

C.52B7

 раздела «Предупреждения перед выпол

нением операций по обслуживанию и ремонту»).
2. Отсоедините «отрицательный» () и «положитель

ный» (+) выводы аккумуляторной батареи и затем
снимите аккумуляторную батарею с автомобиля.

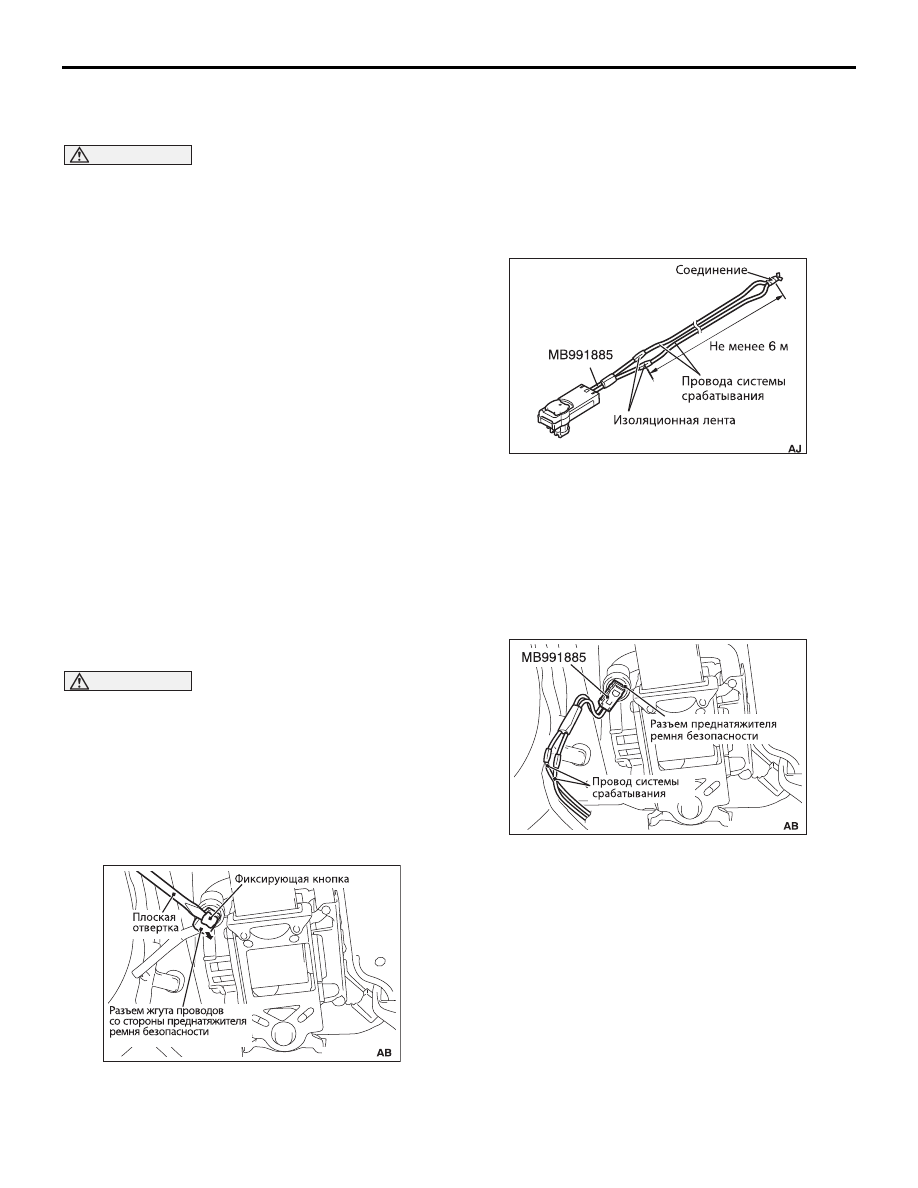

3. Снимите обивку нижней части средней стойки

кузова (см. ГЛАВУ 52A  Отделка салона ).

4. Используйте плоскую отвертку для вытягивания

фиксирующей кнопки разъема напольного жгута
проводов. После освобождения фиксатора
отсоедините разъем.
ПРИМЕЧАНИЕ: После отсоединения разъема
напольного жгута проводов от преднатяжителя
ремня безопасности два контакта разъема пред/
натяжителя ремня безопасности автоматически
замкнутся. Это предотвратит случайное срабаты/
вание преднатяжителя ремня безопасности.

5. Соедините провода длиной не менее 6 метров,

которые будут использоваться для срабатывания
подушки безопасности, к каждому из двух
специальных жгутов проводов с переходником
(MB991885) и изолируйте места соединений
изоляционной лентой. Два других конца проводов
для срабатывания подушки безопасности
соедините друг с другом.
ПРИМЕЧАНИЕ: Это предотвратит случайное сра/
батывание преднатяжителя ремня безопасности.

6. Присоедините жгут проводов переходника

(MB991885) к 2контактному разъему
преднатяжителя ремня безопасности и затем
вытяните провода из автомобиля.

7. Для максимального ослабления силы звука при

срабатывании подушки безопасности полностью
поднимите стекла дверей и закройте двери.
