МОДУЛЬ (МОДУЛИ) НАДУВНОЙ ШТОРКИ БЕЗОПАСНОСТИ

ДОПОЛНИТЕЛЬНАЯ УДЕРЖИВАЮЩАЯ СИСТЕМА (SRS)

52B

-145

ПРИМЕЧАНИЕ: На рисунке показан модуль правой
надувной шторки безопасности.

ОСОБЕННОСТИ СНЯТИЯ КОМПОНЕНТА
<<A>> СНЯТИЕ МОДУЛЯ НАДУВНОЙ
ШТОРКИ БЕЗОПАСНОСТИ

ВНИМАНИЕ

• Для проверки цепи модуля подушки

безопасности запрещается использование
электрического тестера. Запрещается
разбирать модуль подушки безопасности.

• Снятый модуль подушки безопасности

должен храниться в чистом и сухом месте.

• Прежде чем утилизировать модуль подушки

безопасности при его отбраковке, следует
разрядить его пиропатрон в соответствии со
специальной процедурой (см.

C.52B152

).

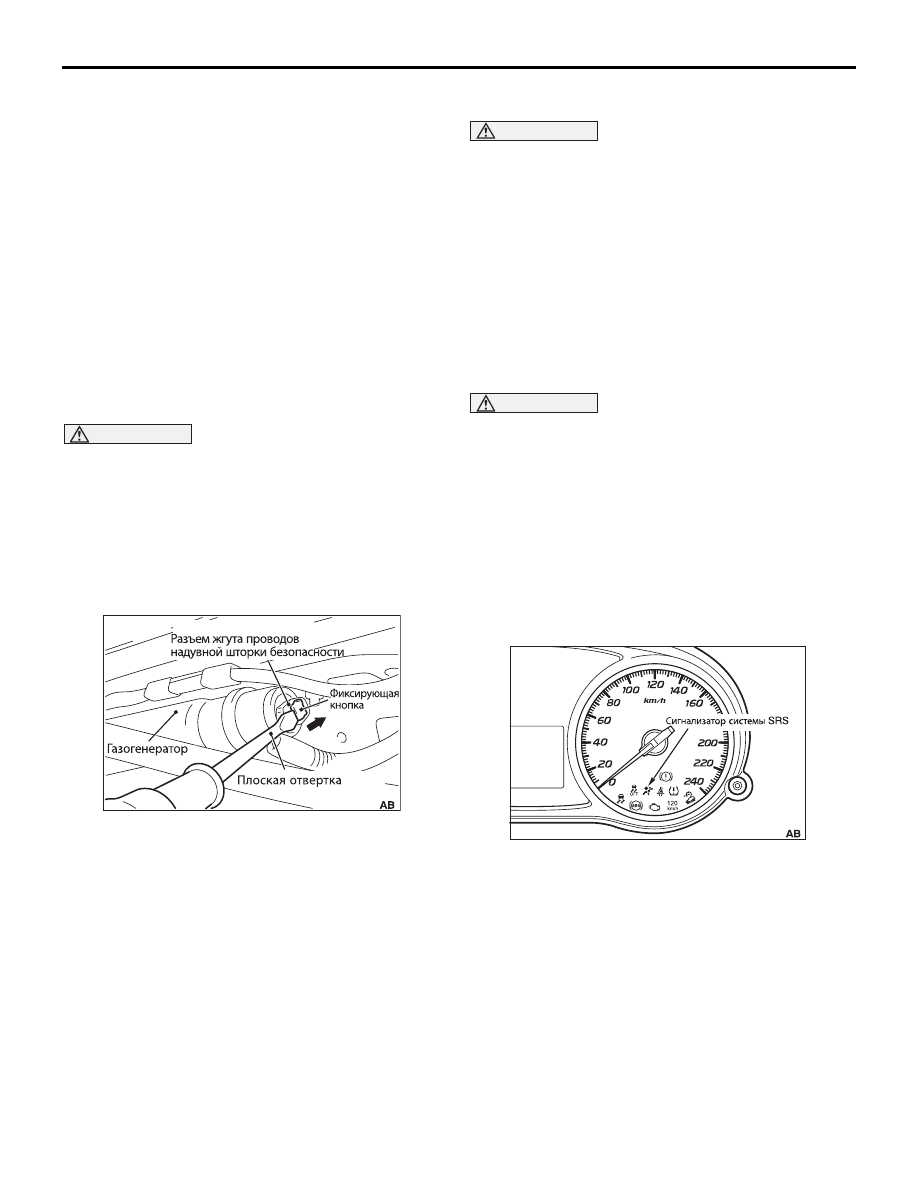

Используйте плоскую отвертку для вытягивания
фиксирующей кнопки разъема со стороны жгута
проводов и освободите фиксатор.

ОСОБЕННОСТИ ОПЕРАЦИЙ



ПО УСТАНОВКЕ КОМПОНЕНТОВ
>>А<< ПРОВЕРКА ПЕРЕД УСТАНОВКОЙ

1. Перед установкой проверьте модуль подушки

безопасности (см.

C.52B146

).

ПРИМЕЧАНИЕ: Даже при установке нового
модуля подушки безопасности следует проводить
его проверку перед установкой.

2. Присоедините провод к «отрицательному» выводу

аккумуляторной батареи.

ВНИМАНИЕ

Перед подключением или отключением прибора
M.U.T.III следует повернуть замок зажигания в
положение LOCK (OFF).
3. Подключите прибор M.U.T.III к диагностическому

разъему (16 контактов).

4. Поверните замок зажигания в положение ON.
5. Считайте диагностический код и проверьте, что

все исправно, кроме обрыва цепи модуля
подушки безопасности.

6. Поверните замок зажигания в положение LOCK

(OFF).

>>B<< УСТАНОВКА МОДУЛЕЙ
НАДУВНЫХ ШТОРОК БЕЗОПАСНОСТИ

ВНИМАНИЕ

• Перед установкой модуля шторки безопас

ности, убедитесь в том, что полость подушки
не перекручена.

• Не заблокируйте подушку безопасности

периферийными деталями.

• Не заблокируйте ремешок фиксатором

обивки передней стойки кузова или другими
деталями.

• Тщательно подключите разъем к газогенера

тору.

>> С<< ПРОВЕРКА ПОСЛЕ УСТАНОВКИ

1. Поверните замок зажигания в положение ON.

2. Убедитесь, что сигнализатор системы SRS

включается на 68 секунд и после этого гаснет.

3. Если этот сигнализатор не гаснет, выполните

поиск неисправности (см.

C.52B13

).

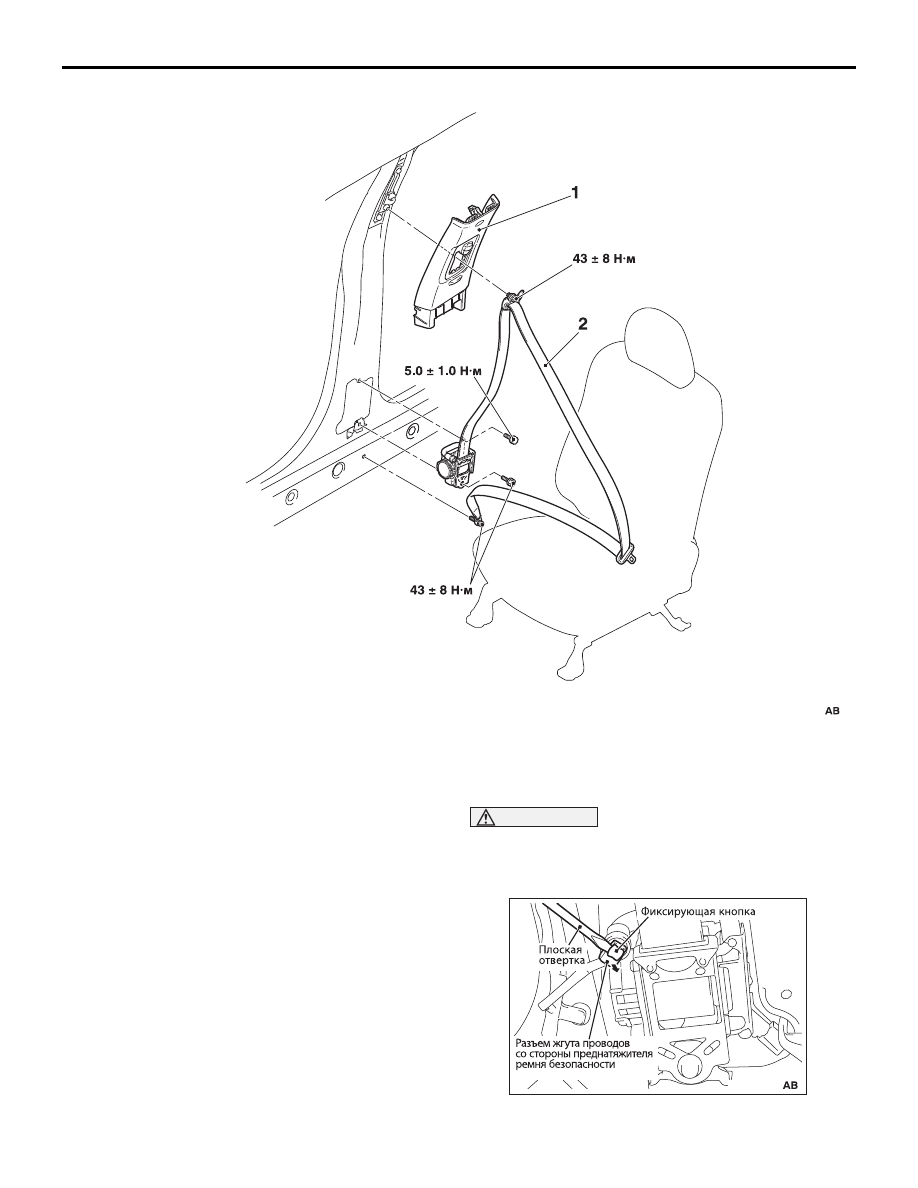

Последовательность демонтажа



•

Обивка потолка (см. ГЛАВУ 52A

−

Обивка потолка ).

<<A>>

1.

Разъем модуля надувной шторки
безопасности

Последовательность установки



>>A<< •

Операции, выполняемые перед
установкой

>>B<< 1.

Модуль надувной шторки
безопасности

•

Обивка потолка (см. ГЛАВУ 52A

−

Обивка потолка ).

>>C<< •

Операции, выполняемые после
установки

AC506711

ACC00038

МОДУЛЬ (МОДУЛИ) НАДУВНОЙ ШТОРКИ БЕЗОПАСНОСТИ

ДОПОЛНИТЕЛЬНАЯ УДЕРЖИВАЮЩАЯ СИСТЕМА (SRS)

52B

-146

ПРОВЕРКА

M1524013600337

ВНИМАНИЕ

• Запрещается проводить измерение

сопротивления цепи модуля надувной
шторки безопасности даже при
использовании рекомендованного тестера
Измерение сопротивления цепи с помощью
тестера вызывает внезапное срабатывание
подушки безопасности изза подачи тока или
заряда статического электричества, что
приводит к тяжелым травмам.

• При замене компонентов, отбракуйте старые

компоненты после срабатывания подушки
безопасности в соответствии с указанной
процедурой (см.

C.52B152

).

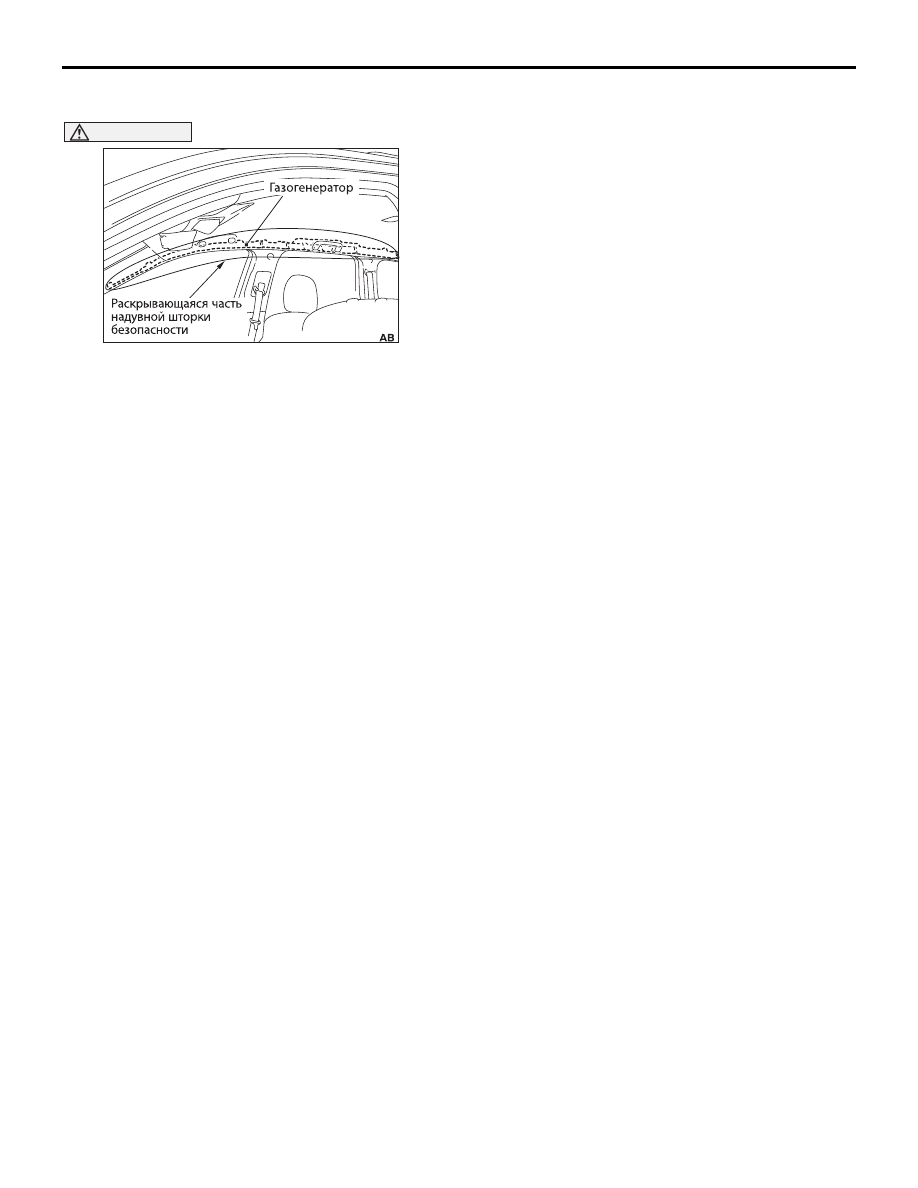

• Не должно быть никакой ненормальности в

зоне раскрытия надувной шторки
безопасности.

Если при проверках обнаружена любая из
перечисленных ниже неисправностей, установите
новый модуль надувной шторки безопасности.

1.Трещина, вмятина или деформация поверхности

газогенератора

2.Порванная подушка безопасности
3.Поврежден разъем, деформация контакта и сгиб

жгута проводов

AC506894

РЕМНИ БЕЗОПАСНОСТИ С ПРЕДНАТЯЖИТЕЛЯМИ

ДОПОЛНИТЕЛЬНАЯ УДЕРЖИВАЮЩАЯ СИСТЕМА (SRS)

52B

-147

РЕМНИ БЕЗОПАСНОСТИ С ПРЕДНАТЯЖИТЕЛЯМИ

СНЯТИЕ И УСТАНОВКА

M1524004101809

ВНИМАНИЕ

• Перед началом выполнения операций отсоедините провод от «отрицательного» () вывода

аккумуляторной батареи и подождите не менее 60 секунд. Изолируйте зажим отсоединенного ()
вывода изоляционной лентой (см. пункт 5 раздела «Предупреждения перед выполнением
операций по обслуживанию и ремонту»

C.52B7

).

• Разборка и ремонт преднатяжителей не допускаются. При обнаружении любой неисправости

замените его новым.

• Не допускайте падения ремня безопасности с преднатяжителем, а также попадания на него

воды, масел или смазок. При обнаружении вмятин, трещин или деформации замените его
новым.

• Не кладите никакие предметы на преднатяжитель.
• Не допускается хранить ремень безопасности с преднатяжителем в местах, где температура

превышает 90ЧC.

• После срабатывания преднатяжителя ремня безопасности замените его новым ремнем

безопасности с преднатяжителем.

• Если произошло срабатывание преднатяжителя, то при работе с ним необходимо надевать

перчатки и защитные очки.

• Прежде чем утилизировать ремень безопасности с преднатяжителем при его отбраковке,

следует разрядить его пиропатрон (см.

C.52B163

).

Предварительные операции перед снятием
• Поверните замок зажигания в положение LOCK

(OFF).

• Отсоедините провод от «отрицательного» () вывода

аккумуляторной батареи.

РЕМНИ БЕЗОПАСНОСТИ С ПРЕДНАТЯЖИТЕЛЯМИ

ДОПОЛНИТЕЛЬНАЯ УДЕРЖИВАЮЩАЯ СИСТЕМА (SRS)

52B

-148

ПРИМЕЧАНИЕ: На рисунке показан ремень
безопасности со стороны водителя.

ОСОБЕННОСТИ СНЯТИЯ КОМПОНЕНТА
<<A>> СНЯТИЕ РЕМНЯ БЕЗОПАСНОСТИ
С ПРЕДНАТЯЖИТЕЛЕМ

ВНИМАНИЕ

При утилизации ремня безопасности с предна
тяжителем необходимо предварительно разря
дить его пиропатрон в соответствии со
специальной процедурой (см.

C.52B163

).

ACC00044

Последовательность демонтажа



•
