ДАТЧИКИ ФРОНТАЛЬНОГО СТОЛКНОВЕНИЯ

ДОПОЛНИТЕЛЬНАЯ УДЕРЖИВАЮЩАЯ СИСТЕМА (SRS)

52B

-125

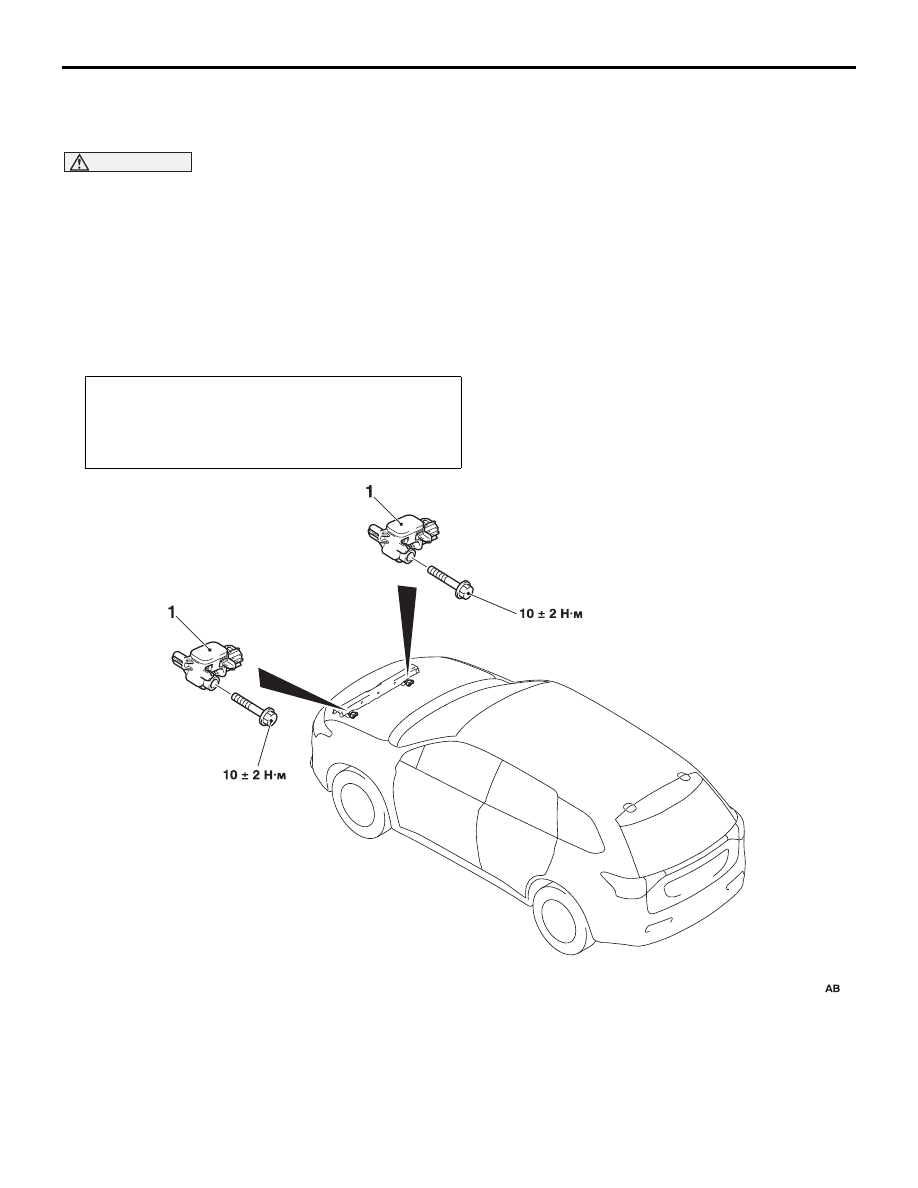

ДАТЧИКИ ФРОНТАЛЬНОГО СТОЛКНОВЕНИЯ

СНЯТИЕ И УСТАНОВКА

M1524001501938

ВНИМАНИЕ

• Перед началом выполнения операций отсоедините провод от «отрицательного» () вывода

аккумуляторной батареи и подождите не менее 60 секунд. Изолируйте зажим отсоединенного ()
вывода изоляционной лентой (см. пункт 5 раздела «Предупреждения перед выполнением
операций по обслуживанию и ремонту»

C.52B7

).

• Разборка или ремонт датчика фронтального столкновения запрещается. При обнаружении

любой неисправости замените его новым.

• Обращайтесь с датчиком фронтального столкновения с осторожностью, не допуская его падения

или контакта с водой, маслом или другими жидкостями. При обнаружении вмятин, трещин или
деформации замените его новым.

• В случае срабатывания подушек безопасности датчик фронтального столкновения следует

заменить новым.

Предварительные операции перед снятием
• Поверните замок зажигания в положение LOCK

(OFF).

• Отсоедините провод от «отрицательного» () вывода

аккумуляторной батареи.

ACB05457

Последовательность демонтажа



<<A>>

1.

Датчик фронтального столкновения

Последовательность установки



>>A<< •

Операции, выполняемые перед
установкой

>>B<< 1.

Датчик фронтального столкновения

>>C<< •

Операции, выполняемые после
установки

ДАТЧИКИ ФРОНТАЛЬНОГО СТОЛКНОВЕНИЯ

ДОПОЛНИТЕЛЬНАЯ УДЕРЖИВАЮЩАЯ СИСТЕМА (SRS)

52B

-126

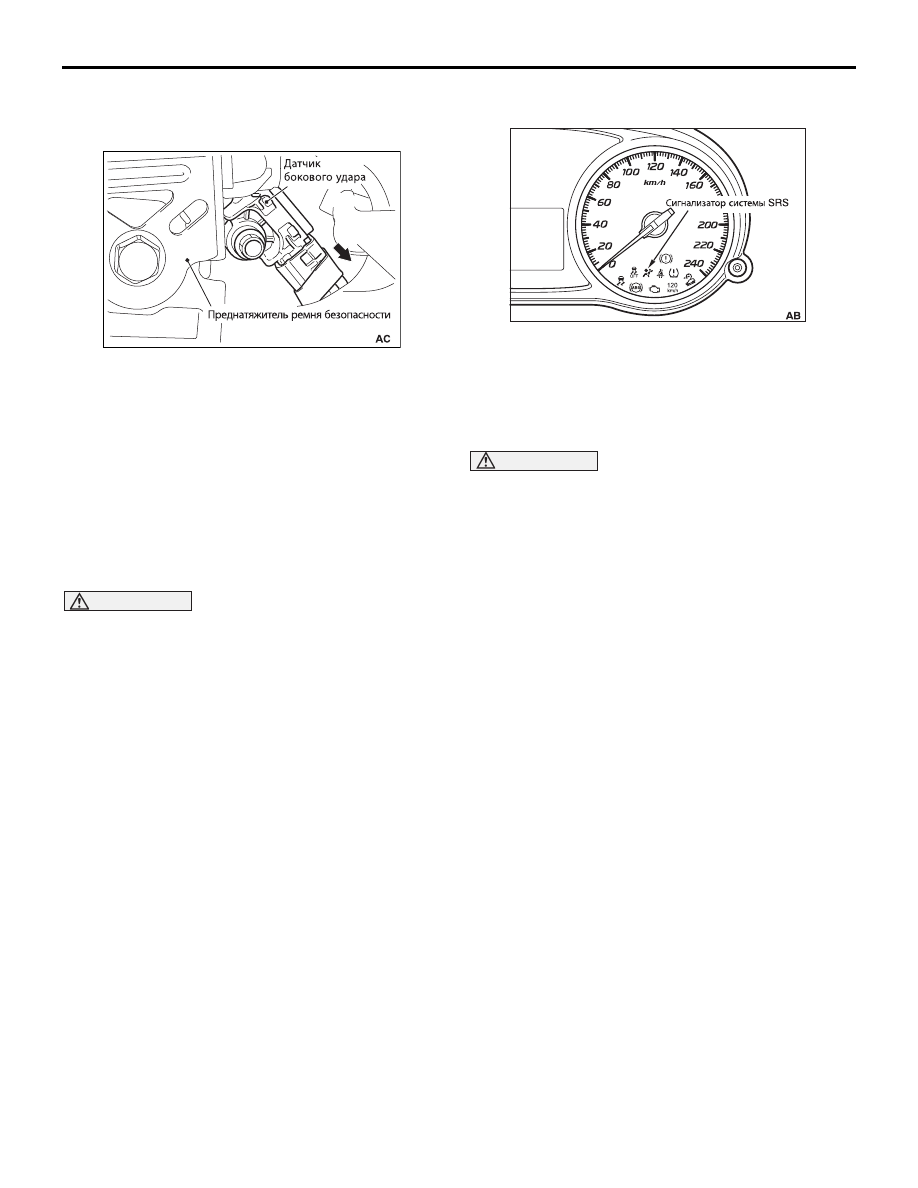

ОСОБЕННОСТИ СНЯТИЯ КОМПОНЕНТА
<<A>> ДЕМОНТАЖ РАЗЪЕМА ДАТЧИКА
ФРОНТАЛЬНОГО СТОЛКНОВЕНИЯ

Сдвиньте наружный корпус разъема датчика
фронтального столкновения в направлении стрелки,
как показано на рисунке, и отсоедините разъем.

ОСОБЕННОСТИ ОПЕРАЦИЙ



ПО УСТАНОВКЕ КОМПОНЕНТОВ
>>А<< ПРОВЕРКА ПЕРЕД УСТАНОВКОЙ

Перед установкой проверьте датчик фронтального
столкновения (см.

C.52B126

).

>>B<< УСТАНОВКА ДАТЧИКА
ФРОНТАЛЬНОГО СТОЛКНОВЕНИЯ

ВНИМАНИЕ

При неправильной и ненадежной установке дат
чика фронтального столкновения точная работа
подушки безопасности и преднатяжителя ремня
безопасности невозможна.

>> С<< ПРОВЕРКА ПОСЛЕ УСТАНОВКИ

1. Подсоедините провод к «отрицательному» ()

выводу аккумуляторной батареи.

2. Поверните замок зажигания в положение ON.

3. Убедитесь, что сигнализатор системы SRS

включается на 68 секунд и после этого гаснет.

4. Если этот сигнализатор не гаснет, выполните

поиск неисправности (см.

C.52B13

).

ПРОВЕРКА

M1524001600608

ВНИМАНИЕ

При обнаружении на датчике вмятин, трещин,
деформации или ржавчины замените его новым
датчиком фронтального столкновения.
1. Проверьте датчик фронтального столкновения на

отсутствие вмятин, трещин, деформации или
ржавчины.

2. Сильный сгиб жгута проводов, поврежденный

разъем или деформация контактов

3. Деформация или коррозия панели для установки

фар

ACB05523

ACC00038

ДАТЧИКИ БОКОВОГО СТОЛКНОВЕНИЯ

ДОПОЛНИТЕЛЬНАЯ УДЕРЖИВАЮЩАЯ СИСТЕМА (SRS)

52B

-127

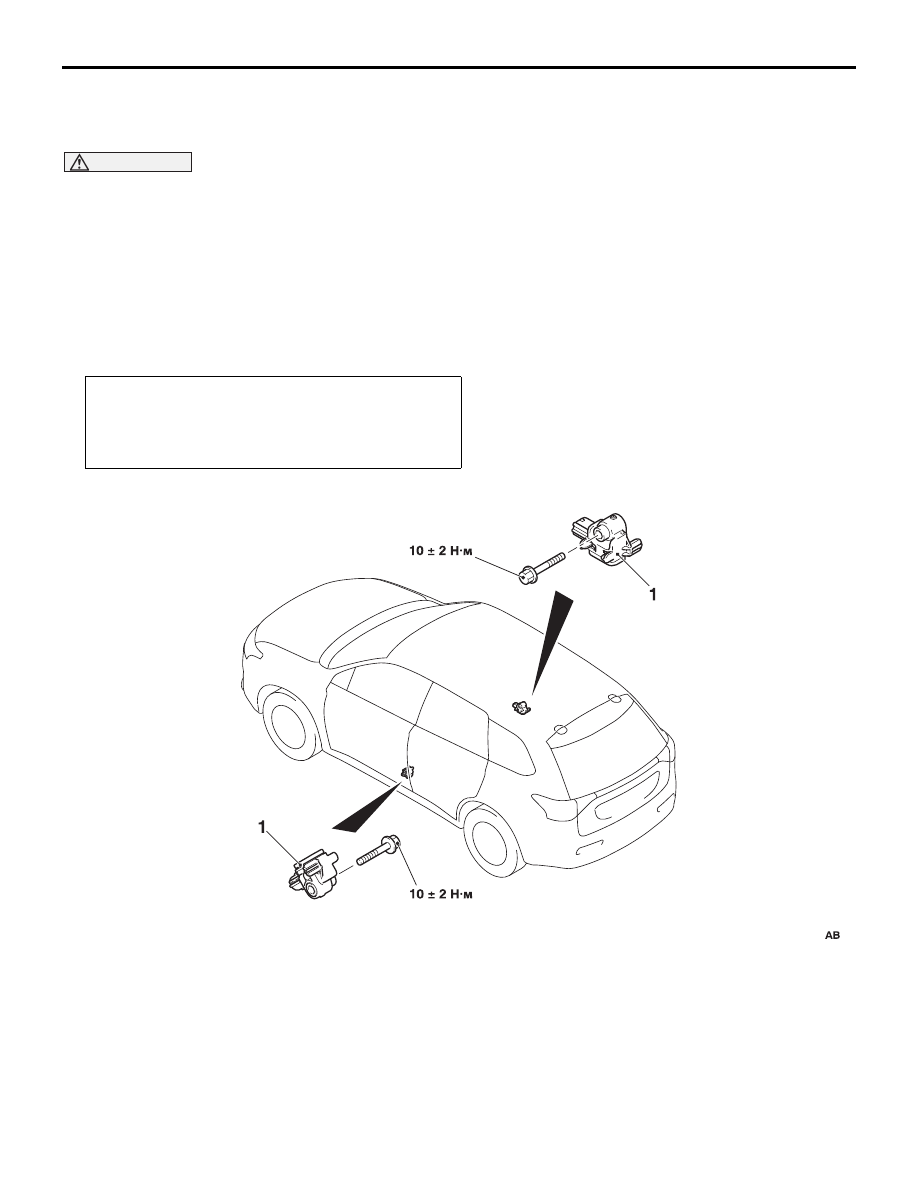

ДАТЧИКИ БОКОВОГО СТОЛКНОВЕНИЯ

СНЯТИЕ И УСТАНОВКА

M1524004601462

ВНИМАНИЕ

• Перед началом выполнения операций отсоедините провод от «отрицательного» () вывода

аккумуляторной батареи и подождите не менее 60 секунд. Изолируйте зажим отсоединенного ()
вывода изоляционной лентой (см. пункт 5 раздела «Предупреждения перед выполнением
операций по обслуживанию и ремонту»

C.52B7

).

• Разборка или ремонт датчика бокового столкновения запрещается. При обнаружении любого

повреждения замените его новым датчиком.

• При обращении с датчиком бокового столкновения проявляйте особую осторожность, не роняйте

его и не подвергайте ударам или воздействию вибрации. При обнаружении вмятин, трещин или
деформации замените его новым датчиком.

• После срабатывания боковой подушки безопасности/надувной шторки безопасности замените

его новым датчиком.

Предварительные операции перед снятием
• Поверните замок зажигания в положение LOCK

(OFF).

• Отсоедините провод от «отрицательного» () вывода

аккумуляторной батареи.

ACB05458

Последовательность снятия
датчика бокового столкновения



•

Обивка нижней части средней стойки
кузова (см. ГЛАВУ 52A

− Отделка

салона ).

•

Преднатяжитель ремня безопасности
(см.

C.52B147

).

<<A>>

1.

Датчик бокового столкновения

Последовательность установки
датчика бокового столкновения



>>A<<•

Операции, выполняемые перед
установкой

>>B<<1. Датчик бокового столкновения

•

Преднатяжитель ремня безопасности
(см.

C.52B147

).

•

Обивка нижней части средней стойки
кузова (см. ГЛАВУ 52A

− Отделка салона ).

>>C<<•

Операции, выполняемые после
установки

ДАТЧИКИ БОКОВОГО СТОЛКНОВЕНИЯ

ДОПОЛНИТЕЛЬНАЯ УДЕРЖИВАЮЩАЯ СИСТЕМА (SRS)

52B

-128

ОСОБЕННОСТИ СНЯТИЯ КОМПОНЕНТА
<<A>> ДЕМОНТАЖ РАЗЪЕМА ДАТЧИКА
БОКОВОГО СТОЛКНОВЕНИЯ

Сдвиньте наружный корпус разъема датчика
бокового столкновения в направлении стрелки, как
показано на рисунке, и отсоедините разъем.

ОСОБЕННОСТИ ОПЕРАЦИЙ



ПО УСТАНОВКЕ КОМПОНЕНТОВ
>>А<< ПРОВЕРКА ПЕРЕД УСТАНОВКОЙ

Даже перед установкой нового датчика бокового
столкновения следует проводить его проверку перед
установкой (см. пункт о проверке).

>>B<< УСТАНОВКА ДАТЧИКА БОКОВОГО
СТОЛКНОВЕНИЯ

ВНИМАНИЕ

При неправильной и ненадежной установке
датчика бокового столкновения точная работа
боковой подушки безопасности/надувной
шторки безопасности невозможна.
Надежно подключите разъем.

>> С<< ПРОВЕРКА ПОСЛЕ УСТАНОВКИ

1. Поверните замок зажигания в положение ON.

2. Убедитесь, что сигнализатор системы SRS

включается на 68 секунд и после этого гаснет.

3. Если этот сигнализатор не гаснет, выполните

поиск неисправности.

ПРОВЕРКА

M1524004700701

ВНИМАНИЕ

При обнаружении вмятин, трещин, деформации
или других повреждений замените его новым
датчиком.
1. Вмятины, трещины, деформация и коррозия

датчика бокового столкновения

2. Повреждение разъема и деформация контакта
3. Деформация или коррозия средней стойки кузова

и панели боковины кузова

ПРИМЕЧАНИЕ:  Для получения сведений о других,
кроме приведенных выше, проверках датчика
бокового столкновения обратитесь к разделу поиска
неисправностей (см.

C.52B13

).

ACB05524
