СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

ДОПОЛНИТЕЛЬНАЯ УДЕРЖИВАЮЩАЯ СИСТЕМА (SRS)

52B

-9

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

M1524000701865

Инструмент

№

Наименование

Применение

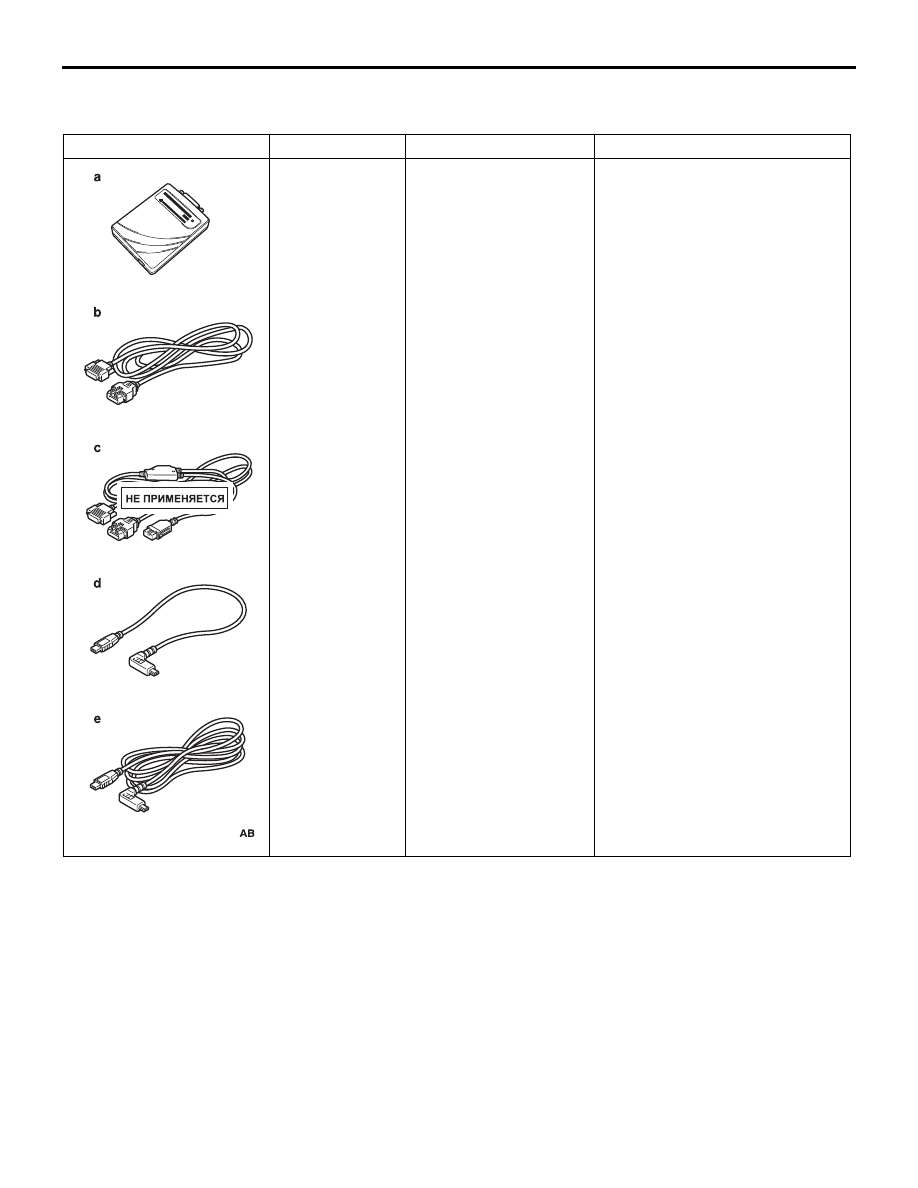

a.MB992744
b.MB992745
c.MB992746
d.MB992747
e.MB992748

a. Диагностический

прибор
(управляющий
интерфейсLite)
(V.C.I.Lite)

b. Главный жгут

проводов A
диагностического
прибора V.C.I.Lite
(автомобили со
связью CAN)

c. Главный жгут

проводов B
диагностического
прибора V.C.I.Lite
(автомобили без
связи CAN)

d. Короткий провод USB

прибора V.C.I.Lite

e. Длинный провод USB

прибора V.C.I.Lite

Проверка диагностических кодов

ACB05421

MB992745

MB992746

MB992744

MB992747

MB992748

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

ДОПОЛНИТЕЛЬНАЯ УДЕРЖИВАЮЩАЯ СИСТЕМА (SRS)

52B

-10

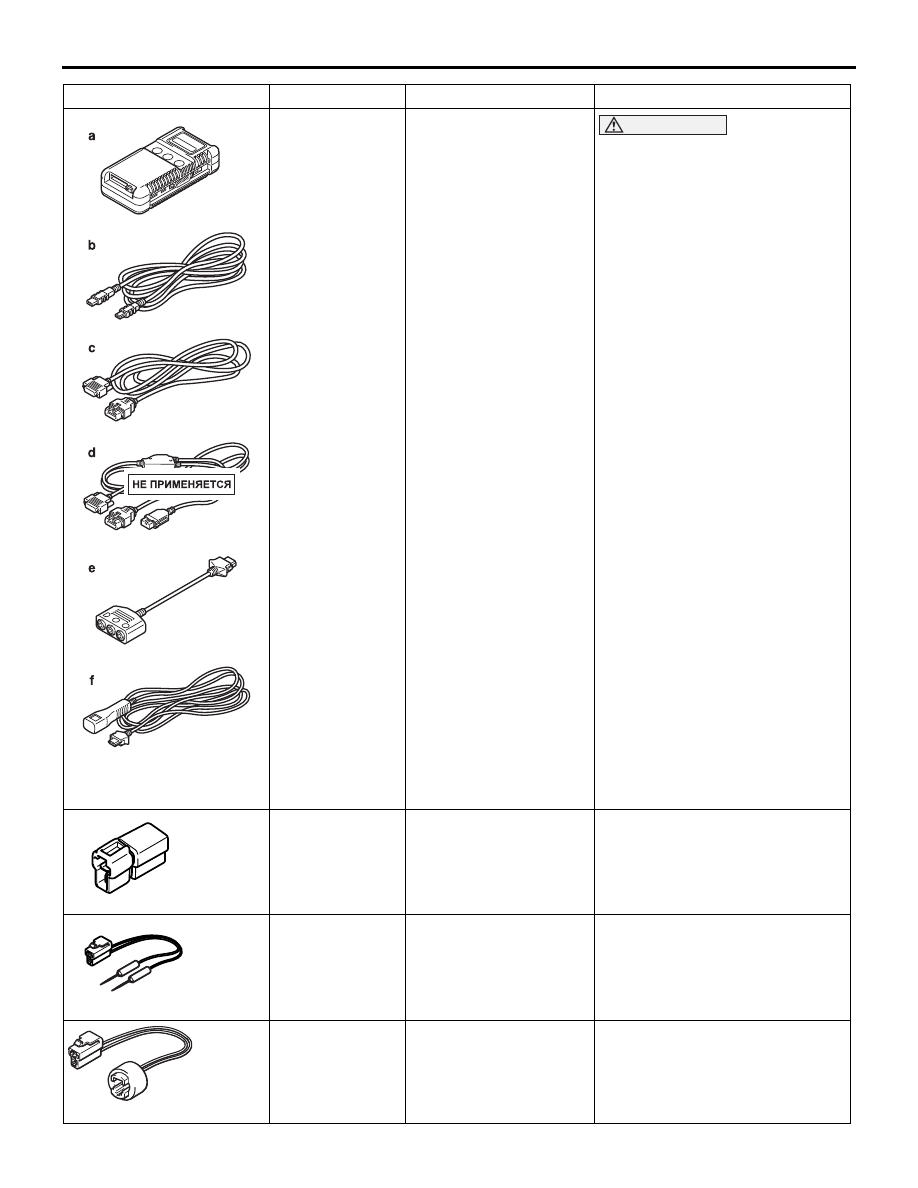

MB991955

a: MB991824
b: MB991827
c: MB991910
d: MB991911
e: MB991825
f: MB991826

Принадлежность к
диагностическому
прибору M.U.T.III

a: Коммуникационный

интерфейс (V. C. I.)

b: Кабель с разъемом

USB для прибора
M.U.T.III

c: Главный жгут

проводов A прибора
M.U.T.III (для
автомобилей со
связью CAN)

d: Главный жгут

проводов B прибора
M.U.T.III (для
автомобили без
связи CAN)

e: Измерительный

адаптер прибора
M.U.T.III

f: Инициирующий жгут

проводов прибора
M.U.T.III

ВНИМАНИЕ

Для автомобилей со связью
CAN используйте главный жгут
проводов A прибора M.U.T.III,
чтобы передавать сигнал
имитируемой скорости
автомобиля. Если вместо него
присоединить главный жгут B
прибора M.U.T.III, то связь
CAN не будет работать
правильно.
Проверка диагностических кодов

MB991865

Балластное
сопротивление

Проверка цепи

MB991866

Жгут проводов
сопротивления

Проверка цепей фронтальной и
боковой подушек безопасности
водителя и переднего пассажира

MB991884

Жгут проводов
сопротивления

Проверка цепей преднатяжителя
ремня безопасности,
преднатяжителя поясной ветви
ремня безопасности и надувной
шторки безопасности

Инструмент

№

Наименование

Применение

MB991910

MB991826

MB991955

MB991911

MB991824

MB991827

MB991825

MB991865

MB991866

MB991884

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

ДОПОЛНИТЕЛЬНАЯ УДЕРЖИВАЮЩАЯ СИСТЕМА (SRS)

52B

-11

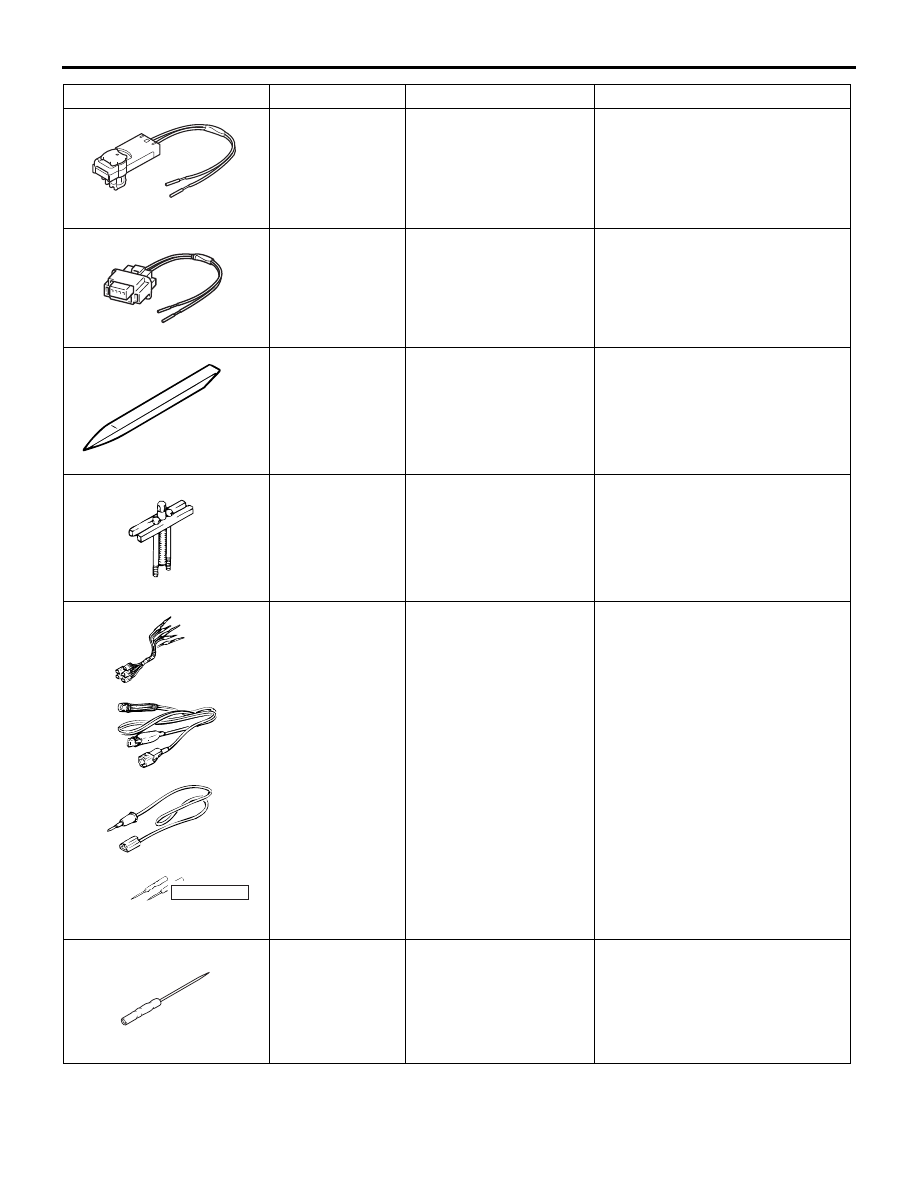

MB991885

Жгут проводов с
переходником

Срабатывание преднатяжителя
ремня безопасности,
преднатяжителя поясной ветви
ремня безопасности и надувной
шторки безопасности внутри или
вне автомобиля

MB992102

Жгут проводов с
переходником

Срабатывание фронтальной
подушки безопасности водителя
и переднего пассажира внутри
или вне автомобиля

MB990784

Съемник орнаментов

Снятие крышки

MB990803

Съемник рулевого
колеса

Отсоединение рулевого колеса

MB991223

a: MB991219
b: MB991220
c: MB991221
d: MB991222

Набор жгутов проводов

a: Проверка жгута

проводов

b: Жгут проводов для

проверки
светодиодов (LED)

c: Переходник жгута

проводов для
испытания
светодиодов (LED)

d: Щуп

Проверка проводимости и
измерение напряжения на
разъеме жгута проводов блока
управления системой SRS

MB992006

Особо тонкий щуп

Проверка состояния цепей и
измерение напряжения на
разъемах и в жгутах проводов

Инструмент

№

Наименование

Применение

MB991885

MB992102

MB990784

MB990803

MB991223

a

d

c

b

DO NOT USE

BA

MB992006

ИСПЫТАТЕЛЬНОЕ ОБОРУДОВАНИЕ

ДОПОЛНИТЕЛЬНАЯ УДЕРЖИВАЮЩАЯ СИСТЕМА (SRS)

52B

-12

ИСПЫТАТЕЛЬНОЕ ОБОРУДОВАНИЕ

M1524000800591

ПОИСК НЕИСПРАВНОСТЕЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПОИСКА
НЕИСПРАВНОСТЕЙ

M1524003100881

См. главу 00  "Поиск неисправностей/проверка.
Точки входа" .

ФУНКЦИЯ ДИАГНОСТИРОВАНИЯ

M1524003200781

ПОРЯДОК СЧИТЫВАНИЯ
ДИАГНОСТИЧЕСКОГО КОДА

Присоедините диагностический прибор M.U.T.III к
16контактному диагностическому разъему для счи
тывания диагностического кода (см. ГЛАВУ 00  Как
пользоваться разделом «Поиск неисправностей»/



Проверка технического состояния ).

ПОРЯДОК УДАЛЕНИЯ
ДИАГНОСТИЧЕСКОГО КОДА

Присоедините диагностический прибор M.U.T.III к
16контактному диагностическому разъему для
удаления диагностического кода (см. ГЛАВУ 00  Как
пользоваться разделом «Поиск неисправностей»/



Проверка технического состояния ).

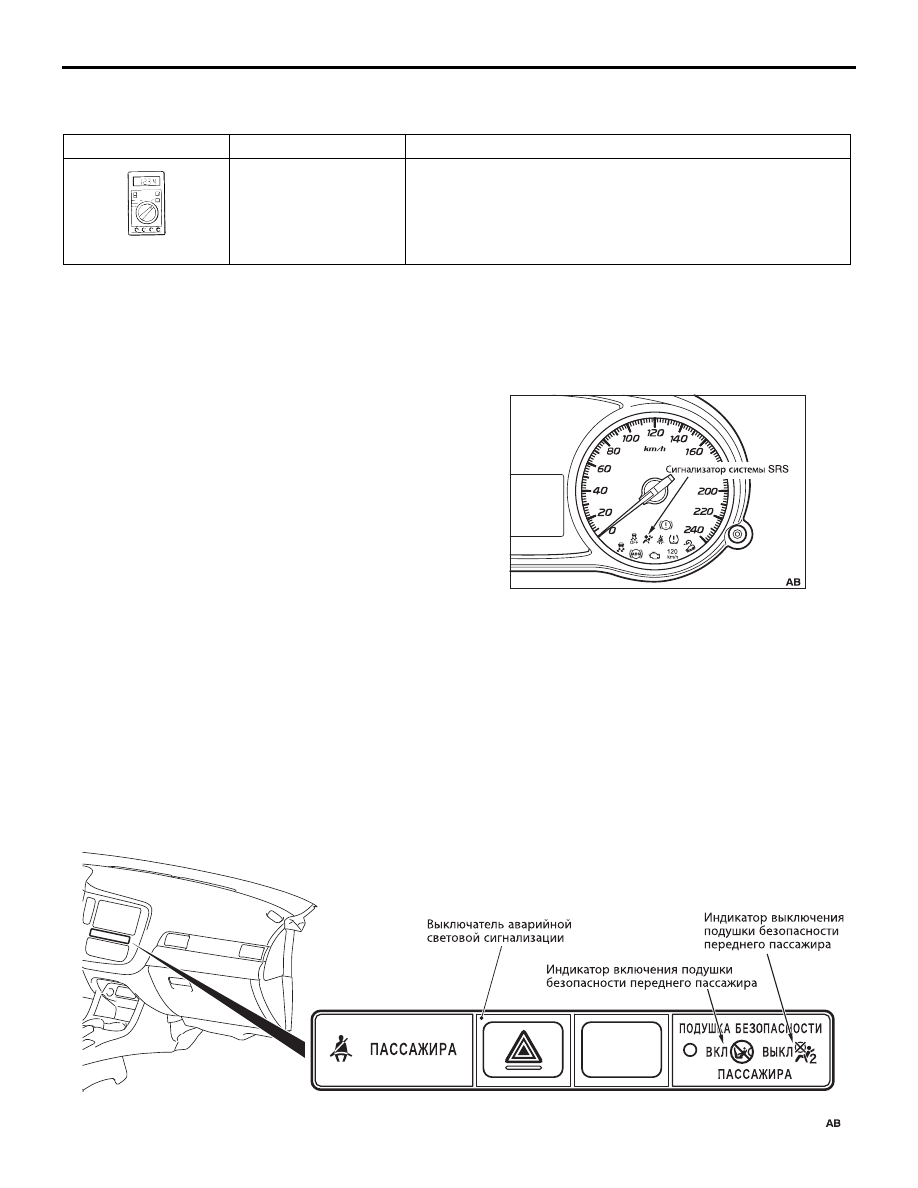

ПРОВЕРКА СИГНАЛИЗАТОРА
СИСТЕМЫ SRS

M1524004301397

1. Убедитесь в том, что при повороте замка

зажигания в положение ON загорается
сигнализатор системы SRS.

2. Проверьте, что этот индикатор гаснет примерно

через 68 секунд. Убедитесь, что индикатор погас
после этого.

3. При прочих условиях система SRS неисправна.

Поэтому проверьте наличие диагностического
кода (см.

C.52B13

).

ПРОВЕРКА ИНДИКАТОРА ВКЛЮЧЕНИЯ/ВЫКЛЮЧЕНИЯ ПОДУШКИ
БЕЗОПАСНОСТИ ПЕРЕДНЕГО ПАССАЖИРА

M1524026300273

Инструмент

Наименование

Применение

Цифровой мультиметр  Проверка электрических схем системы SRS (Используйте

мультиметр с максимальным испытательным током не
более 2 мА при минимальном диапазоне измерений
сопротивления)

AC000019

ACC00038

ACB05561

ACC00116

ACB05034
