ЭЛЕМЕНТЫ ОТДЕЛКИ

ИНТЕРЬЕР

52A

-9

ЭЛЕМЕНТЫ ОТДЕЛКИ

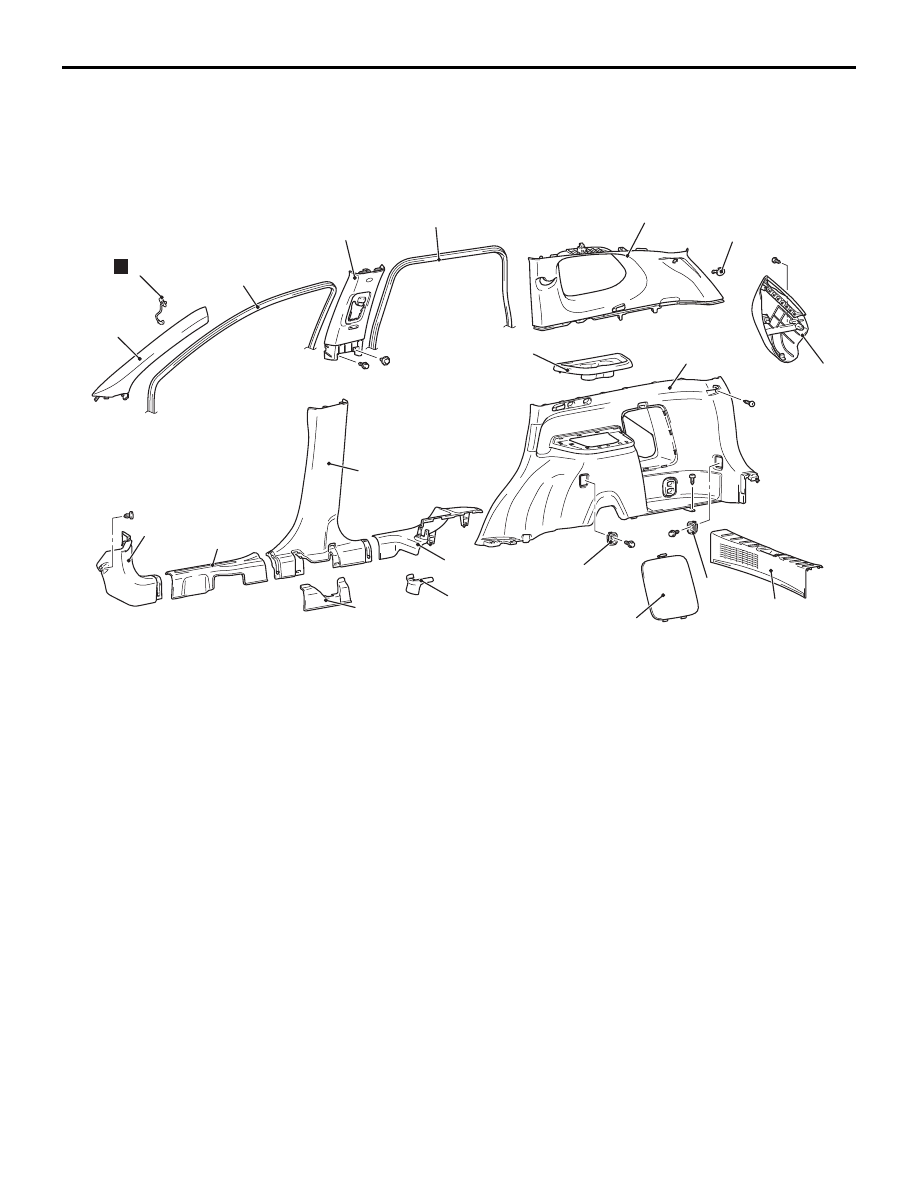

ОТДЕЛКА ИНТЕРЬЕРА

СНЯТИЕ И УСТАНОВКА

M1521001102268

ПРИМЕЧАНИЕ: Для автомобилей с надувными
шторками безопасности: установите отделку
передней стойки и верхнюю обивку боковины
багажного отделения, предназначенные для
надувной шторки безопасности.

ACB05044 AB

10

6

7

3

2

11

5

17

18

15

1

13

12

14

19

9

N

8

4

13

16

1.

Передняя накладка порога

2.

Боковая накладка передней стойки

3.

Задняя накладка порога

4.

Передняя часть задней накладки
порога

5.

Облицовка проема передней двери

6.

Облицовка проема задней двери

7.

Облицовка передней стойки

8.

Фиксатор отделки <Автомобили с
надувными шторками
безопасности>

9.

Нижняя крышка обивки средней
стойки

•

Соединение разъема
преднатяжителя ремня
безопасности

10.

Обивка средней стойки, нижняя

11.

Обивка средней стойки, верхняя

12.

Накладка нижней части проема
двери багажного отделения

Последовательность снятия
нижней и верхней обивки
боковины багажного отделения



13.

Крючок для крепления багажа

14.

Крышка отсека для домкрата

15.

Обивка боковины багажного
отделения

16.

Отсек в обивке боковины багажного
отделения

17.

Крышка обивки боковины
багажного отделения

18.

Верхняя обивка боковины
багажного отделения

19.

Верхняя обивка боковины
багажного отделения

ЭЛЕМЕНТЫ ОТДЕЛКИ

ИНТЕРЬЕР

52A

-10

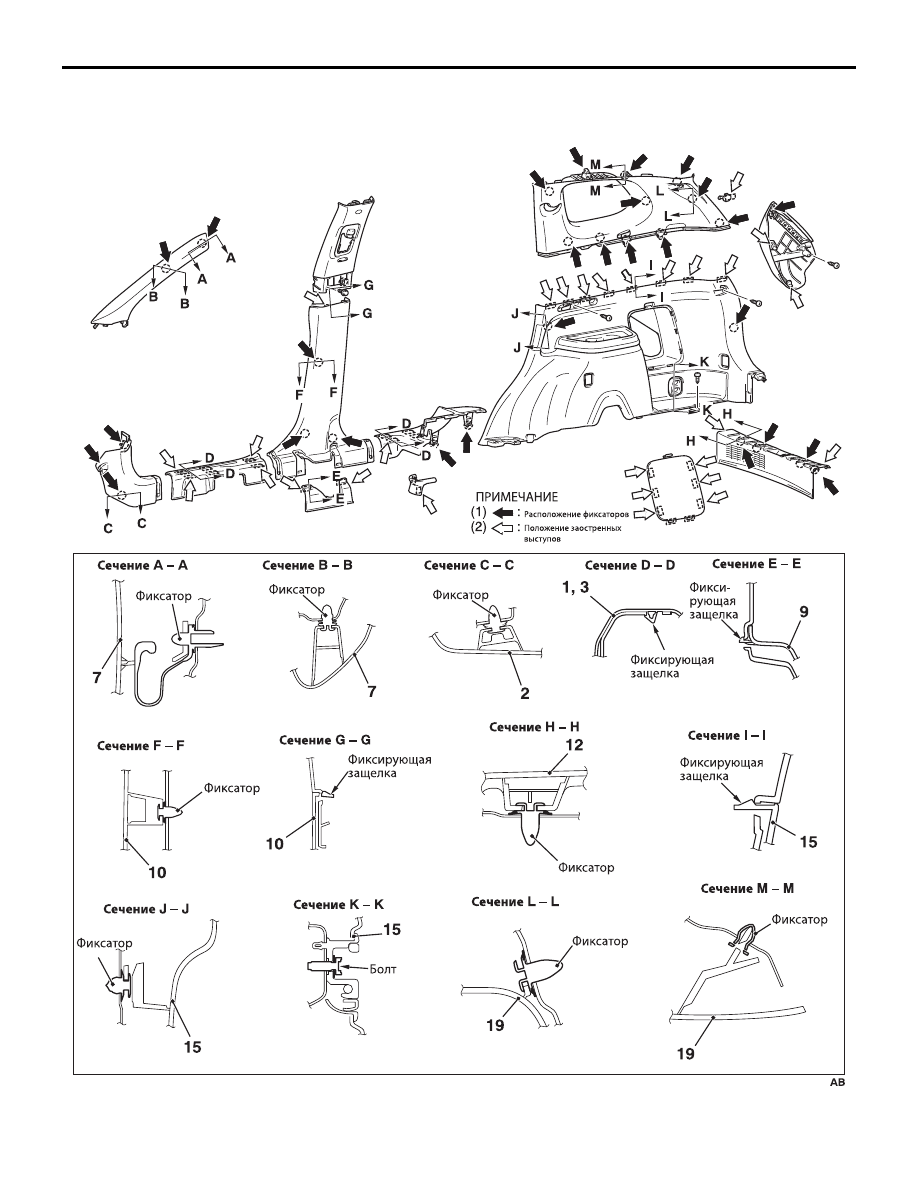

РАСПОЛОЖЕНИЕ ФИКСАТОРОВ И
ЗАЩЕЛОК

ПРИМЕЧАНИЕ: Каждое число на иллюстрации
указывает на номер детали.

ACB05998

ЭЛЕМЕНТЫ ОТДЕЛКИ

ИНТЕРЬЕР

52A

-11

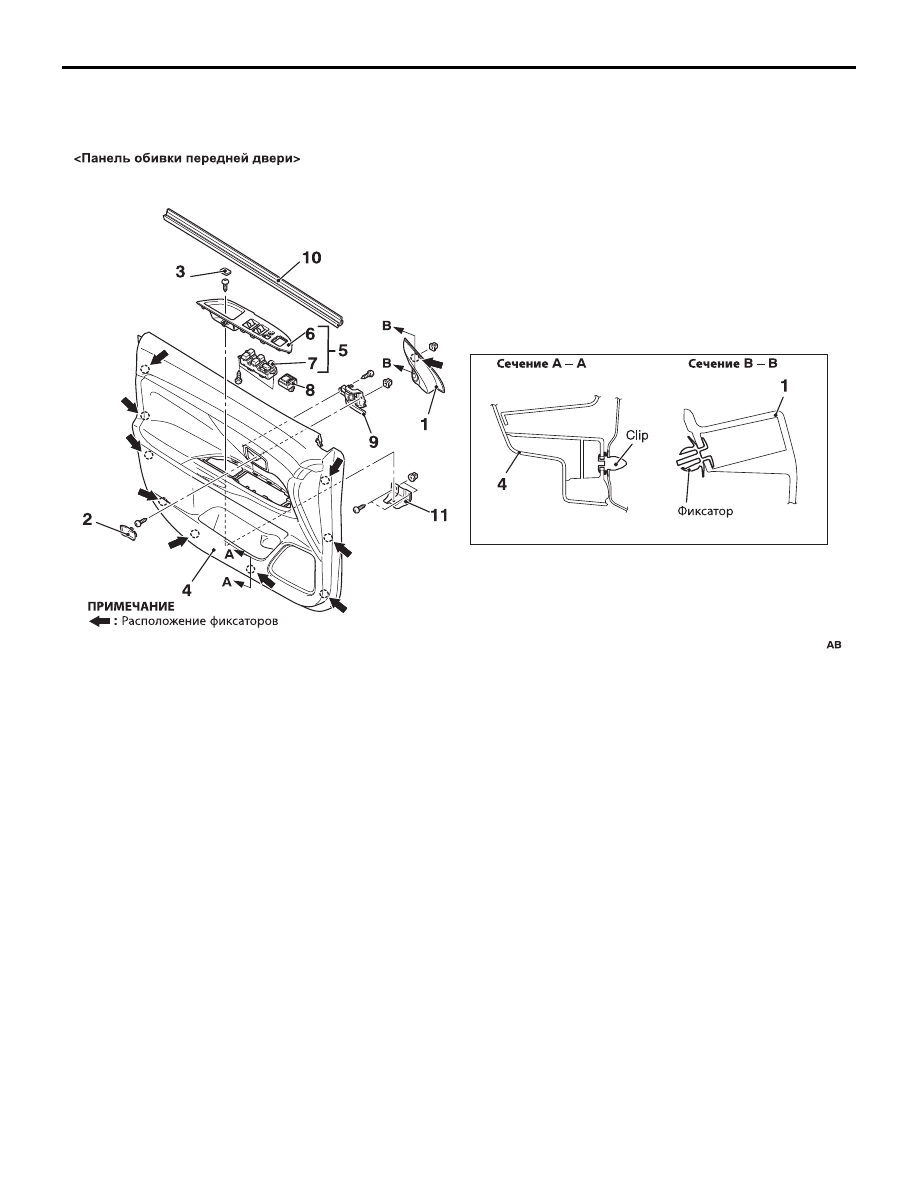

ОБИВКА ДВЕРЕЙ

СНЯТИЕ И УСТАНОВКА

M1521006401528

ACB05047

Снятие обивки передней двери

•

Разъем высокочастотного динамика

1.

Отделка рамки стекла передней
двери

<<A>>

2.

Крышка в накладке внутренней ручки
двери

<<B>>

3.

Крышка в обивке двери

<<C>>

>>A<< 4.

Панель обивки передней двери

5.

Переключатели
электростеклоподъемников в сборе

6.

Панель переключателя
электростеклоподъемника

•

Разъем переключателей
электростеклоподъемников

7.

Переключатель
электростеклоподъемника

8.

Переключатель электропривода
регулировки наружных зеркал вида

9.

Крышка внутренней ручки двери

10.

Внутренний подоконный
уплотнитель двери

11.

Скоба крепления вставки

Снятие обивки передней двери

ЭЛЕМЕНТЫ ОТДЕЛКИ

ИНТЕРЬЕР

52A

-12

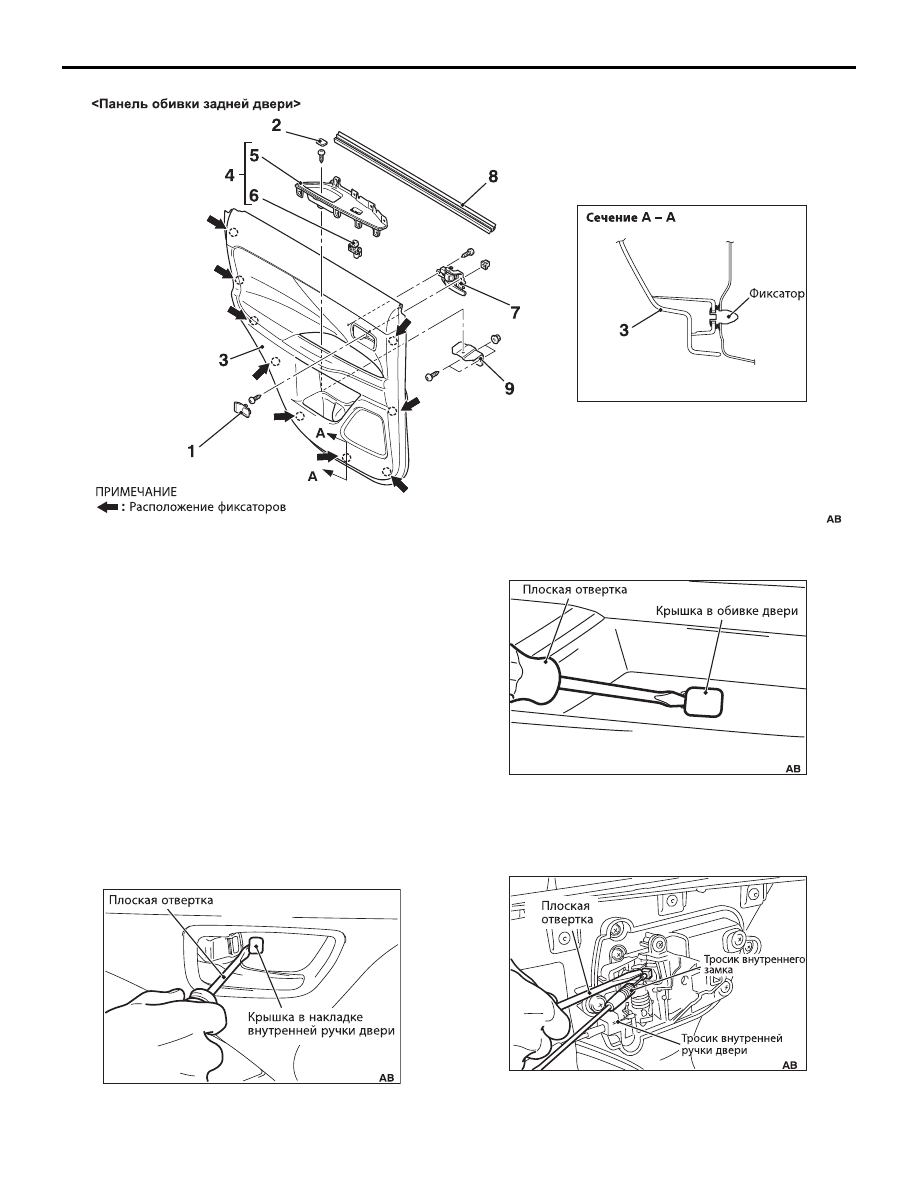

ОПЕРАЦИИ ПО СНЯТИЮ ДЕТАЛЕЙ

<<A>> СНЯТИЕ КРЫШКИ В НАКЛАДКЕ
ВНУТРЕННЕЙ РУЧКИ ДВЕРИ

Для снятия крышки в накладке внутренней ручки
двери воспользуйтесь плоской отверткой, как
показано на рисунке.

<<B>> КРЫШКА В ОБИВКЕ ДВЕРИ

Для снятия крышки в обивке двери воспользуйтесь
плоской отверткой, как показано на рисунке.

<<C>> СНЯТИЕ ОБИВКИ
ПЕРЕДНЕЙ/ЗАДНЕЙ ДВЕРИ

Для снятия тросика внутреннего замка и тросика
внутренней ручки двери воспользуйтесь плоской
отверткой, как показано на рисунке, затем снимите
обивку двери.

ACB05048

Снятие обивки передней двери



<<A>>

1.

Крышка в накладке внутренней ручки
двери

<<B>>

2.

Крышка в обивке двери

<<C>>

>>A<< 3.

Панель обивки задней двери

4.

Переключатели
электростеклоподъемников в сборе

5.

Панель переключателя
электростеклоподъемника

6.

Переключатель
электростеклоподъемника

7.

Крышка внутренней ручки двери

8.

Внутренний подоконный
уплотнитель двери

9.

Скоба крепления вставки задней
двери

AC703869

AC508380

AC303180
