ОЧИСТИТЕЛЬ И ОМЫВАТЕЛЬ ВЕТРОВОГО СТЕКЛА

ЭКСТЕРЬЕР

51

-40

ОСОБЕННОСТИ СНЯТИЯ КОМПОНЕНТА
<<A>> СНЯТИЕ ТЯГИ ОЧИСТИТЕЛЯ
ВЕТРОВОГО СТЕКЛА

ВНИМАНИЕ

При вытягивании тяги в направлении вперед
будьте осторожны, чтобы на задеть ветровое
стекло.

1. Снимите с кронштейна очистителя ветрового

стекла резиновую втулку тяги очистителя
ветрового стекла в направлении, указанном
стрелкой.

ОСОБЕННОСТИ ОПЕРАЦИЙ



ПО УСТАНОВКЕ КОМПОНЕНТОВ
>>A<< УСТАНОВКА ТЯГИ ОЧИСТИТЕЛЯ
ВЕТРОВОГО СТЕКЛА

1. Убедитесь, электродвигатель очистителя имеет

положение автоматического останова



(см.

C.5142

).

ВНИМАНИЕ

Обязательно заменяйте тягу очистителя
ветрового стекла на новую.

2. Установите тягу очистителя ветрового стекла на

вал электродвигателя очистителя. При установке
кривошип и тяга очистителя должны
образовывать одну прямую линию, как показано
на рисунке.

ПРИМЕЧАНИЕ: Даже если положение кривошипа
очистителя на оси электродвигателя очистителя
будет отклонено на один зуб от правильного
положения, то они не смогут образовать одну
прямую линию.

3. Затяните гайку крепления кривошипа очистителя

на оси электродвигателя очистителя.
Воспользуйтесь подходящим инструментом для
удержания кривошипа от поворачивания.

4. Нанесите консистентную смазку на внутреннюю

поверхность шарнира тяги очистителя (как
необходимо) и присоедините тягу к кривошипу
очистителя.

Рекомендуемый смазочный материал:
Пластичная смазка SAE J310, NLGI No.2 или
равнозначная ей

ACB05637

Rubber bush

AB

ACC00454

ACB05637

ОЧИСТИТЕЛЬ И ОМЫВАТЕЛЬ ВЕТРОВОГО СТЕКЛА

ЭКСТЕРЬЕР

51

-41

5. Убедитесь, что резиновая втулка рычажного

механизма очистителя ветрового стекла надежно
установлена в кронштейне очистителя ветрового
стекла.

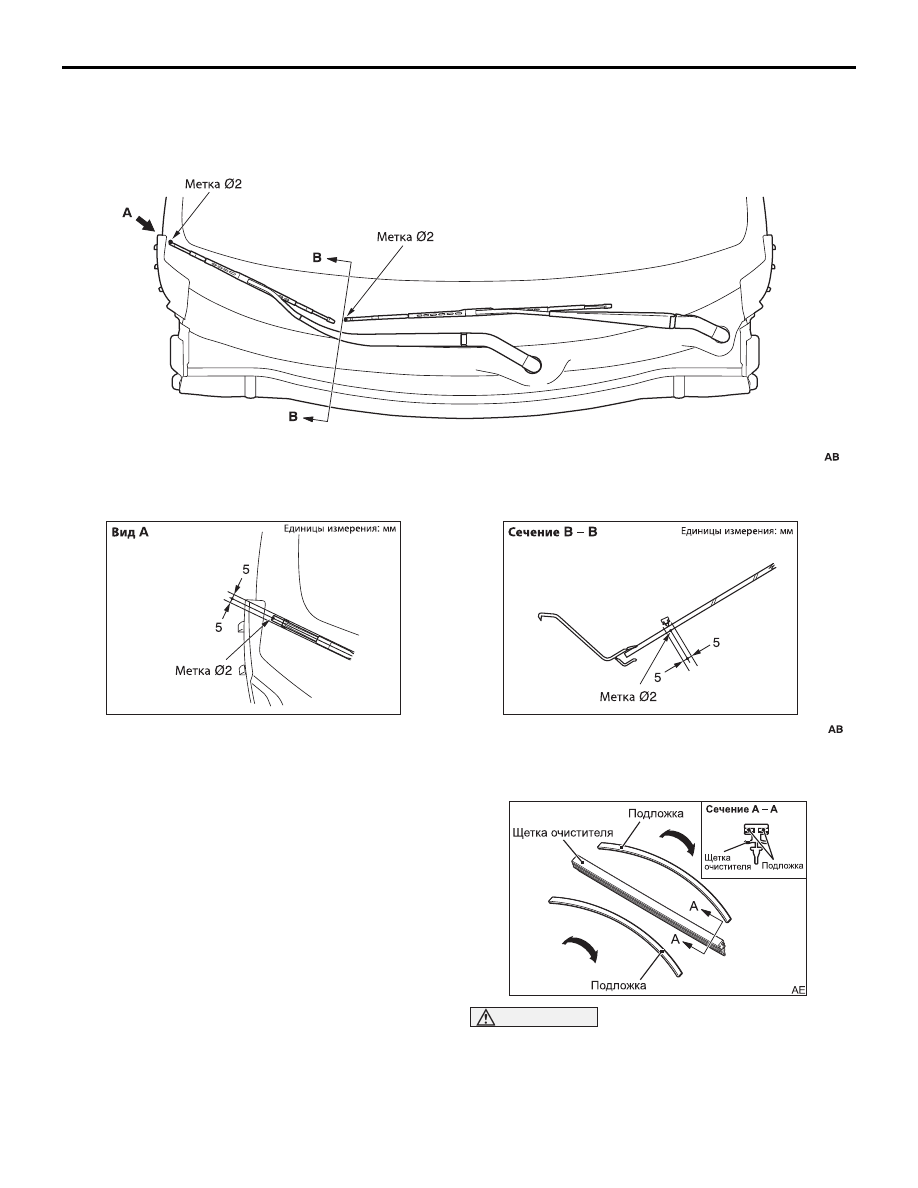

>>B<< УСТАНОВКА РЫЧАГА И ЩЕТКИ
ОЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА

Установите рычаги и щетки очистителя в сборе в
указанные положения.

Номинальное значение
(A):

φ 2 метка ± 5 мм

>>B<< УСТАНОВКА ЩЕТКИ ОЧИСТИТЕЛЯ
ВЕТРОВОГО СТЕКЛА

ВНИМАНИЕ

Убедитесь в том, что каркасная пластина щетки
изогнута так, как показано на рисунке, для
обеспечения нормальной работы щетки.

ACB05628

ACB05630

ACB05629

ACC00474

AC101090

ОЧИСТИТЕЛЬ И ОМЫВАТЕЛЬ ВЕТРОВОГО СТЕКЛА

ЭКСТЕРЬЕР

51

-42

ПРОВЕРКА

M1511019103674

 ПРОВЕРКА ЭЛЕКТРОДВИГАТЕЛЯ
ОЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА

Снимите электродвигатель очистителя ветрового
стекла и проверьте его на разъеме для жгута
проводов.

РАБОТА ОЧИСТИТЕЛЯ ВЕТРОВОГО
СТЕКЛА ПРИ НИЗКОЙ ИЛИ ВЫСОКОЙ
СКОРОСТИ

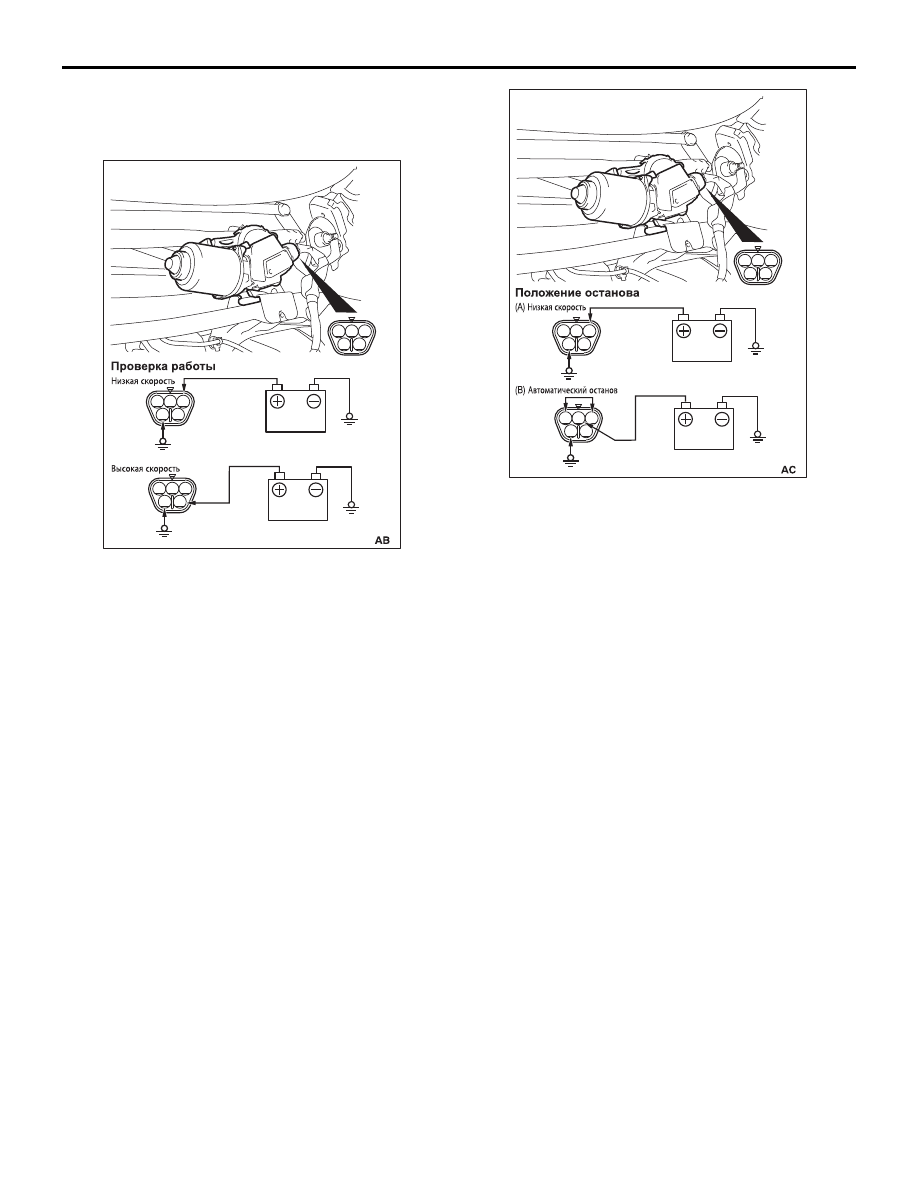

Для проверки работы электродвигателя с низкой и
высокой частотой вращения вала подайте к нему
напряжение от аккумуляторной батареи.

РАБОТА ОЧИСТИТЕЛЯ ВЕТРОВОГО
СТЕКЛА В ПОЛОЖЕНИИ ОСТАНОВА

1. Подайте напряжение от аккумуляторной батареи к

выводам электродвигателя очистителя (А).

2. Включите работу электродвигателя с низкой

частотой вращения вала, затем отсоедините
аккумуляторную батарею при среднем положении
рычагов очистителя и убедитесь в том, что
электродвигатель останавливается.

3. Подайте напряжение от аккумуляторной батареи к

выводам электродвигателя очистителя (B).

4. Присоедините контакты электродвигателя

очистителя так, как показано на иллюстрации (B).

5. Убедитесь в том, что электродвигатель

очистителя ветрового стекла работает при низкой
скорости вращения вала и затем останавливается
в положении автоматического останова.

ПРОВЕРКА ПЕРЕКЛЮЧАТЕЛЯ
ОЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА

Проверьте переключатель очистителя ветрового
стекла (режимы «Mist», «INT», «Lo» и «Hi») по
диагностическим кодам системы ETACS на
правильность работы (см. ГЛАВУ 54A, Система
ETACS ).

4

5

3

1 2

4

5

3

1 2

ACC00156

4

5

3

1 2

4

5

3

1 2

4

5

3

1 2

ACC00156

4

5

3

1 2

ОЧИСТИТЕЛЬ И ОМЫВАТЕЛЬ ВЕТРОВОГО СТЕКЛА

ЭКСТЕРЬЕР

51

-43

ОМЫВАТЕЛЬ ВЕТРОВОГО СТЕКЛА

СНЯТИЕ И УСТАНОВКА

M1511008201626

ACC00346

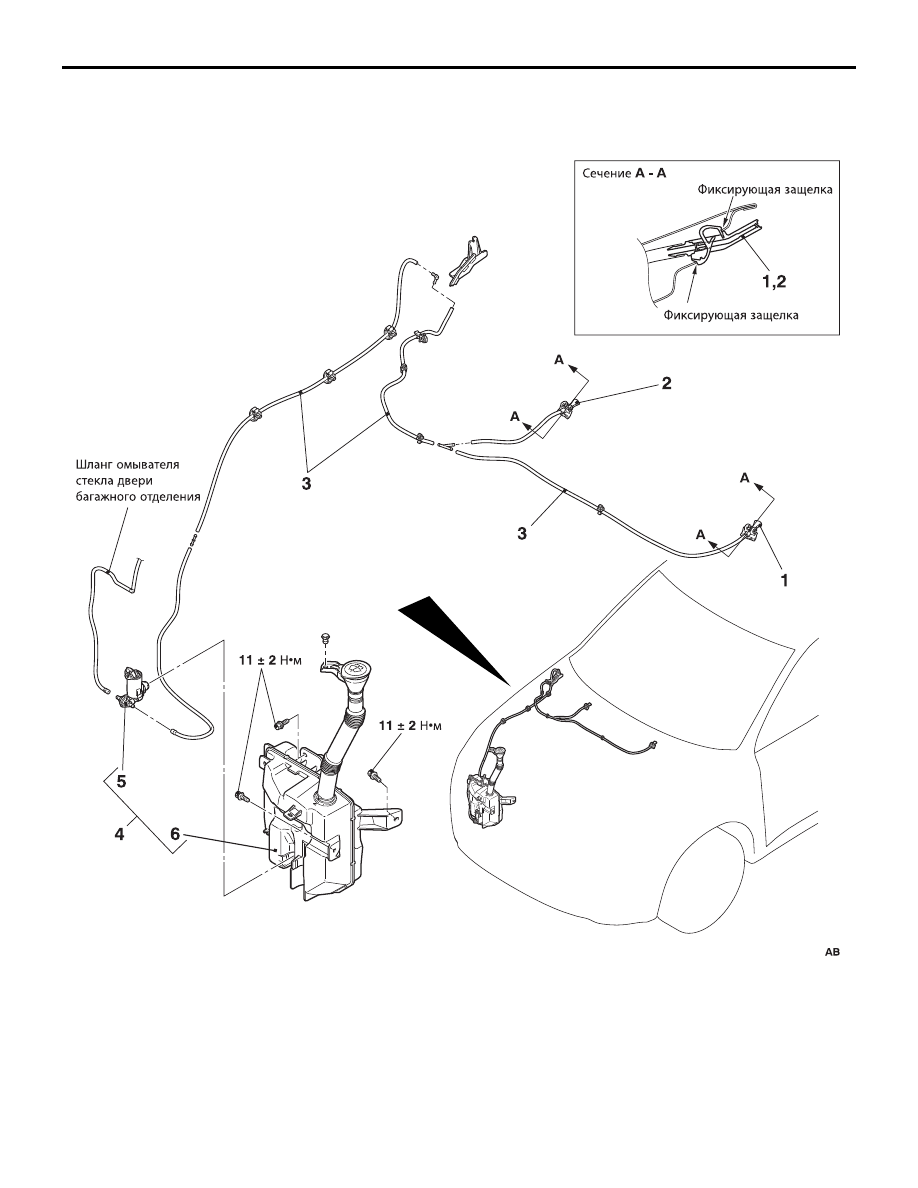

Последовательность действий при
снятии распылителей омывателя
ветрового стекла



•

Соединения шлангов омывателя
ветрового стекла

1.

Распылитель омывателя ветрового
стекла в сборе <левый>

2.

Распылитель омывателя ветрового
стекла в сборе <правый>

Последовательность снятия шланга
омывателя



•

Фиксаторы правого подкрылка

•

Соединение распылителя
омывателя/электродвигателя
омывателя

3.

Шланг омывателя ветрового стекла
