КУЗОВ

42A

-153

ЛЮК В КРЫШЕ

ЛЮК В КРЫШЕ

СНЯТИЕ И УСТАНОВКА

M1426001201204

Дополнительные операции после установки
<Стекло люка в крыше и люк в крыше>

•

Проверка герметичности люка в крыше



(см.

C.42A-150

.)

•

Выравнивание положения люка в крыше



(см.

C.42A-150

.)

•

Методика обучения положению полного закрытия
люка в крыше (см.

C.42A-151

.)

ACC00120

ACC00470

ACB05471

Демонтаж датчика люка в крыше



•

Передний плафон освещения
салона (см. ГЛАВУ 54A

− Передний

плафон освещения салона .)

Демонтаж стекла люка в крыше

1.

Стекло люка в крыше в сборе

2.

Уплотнитель люка в крыше

3.

Стекло люка в крыше

Последовательность демонтажа
стекла люка в крыше

4.

Привод люка в крыше
Последовательность демонтажа
люка в крыше

5.

Присоединение дренажной трубки

<<

A

>>

6.

Люк в крыше

КУЗОВ

42A

-154

ЛЮК В КРЫШЕ

ОСОБЕННОСТИ СНЯТИЯ КОМПОНЕНТА
<<A>> СНЯТИЕ ЛЮКА В КРЫШЕ

Воспользуйтесь парой плоскогубцев с длинными
губками, чтобы демонтировать люк в крыше, вращая
их в направлении, указанном на рисунке.

ОПЕРАЦИИ ПО УСТАНОВКЕ ДЕТАЛЕЙ
>>A<< УСТАНОВКА ПЕРЕДНЕЙ/ЗАДНЕЙ
ДРЕНАЖНОЙ ТРУБКИ

Установите втулку и отрегулируйте величину выступа
дренажной трубки, как показано на рисунке.

ПРОВЕРКА

M1426004700409

ПРОВЕРКА НАЛИЧИЯ ПРОВОДИМОСТИ
ПЕРЕКЛЮЧАТЕЛЯ ПРИВОДА ЛЮКА



В КРЫШЕ

Последовательность демонтажа
дренажной трубки

•

Обивка потолка (см. раздел 52A

−

Обивка потолка .)

•

Передний подкрылок (см.

C.42A9

.)

>>

A

<<

7.

Передняя дренажная трубка

•

Задний подкрылок (сторона заднего
бампера) (см.

C.42A9

.)

>>

A

<<

8.

Задняя дренажная трубка

AC506535

ACC00364

ACC00122

ACC00123

ACC00365

AC506531

КУЗОВ

42A

-155

ЛЮК В КРЫШЕ

РАЗБОРКА И СБОРКА

M1426001400551

ОПЕРАЦИИ ПО СНЯТИЮ ДЕТАЛЕЙ
<<A>> СНЯТИЕ СОЛНЦЕЗАЩИТНОЙ
ШТОРКИ ЛЮКА В КРЫШЕ

ВНИМАНИЕ

Перед снятием солнцезащитной шторки люка в
крыше очистите поверхность разбрызгивания
рамки люка в крыше, как показано на рисунке.



В противном случае при демонтаже
солнцезащитной шторки может попасть грязь.

Положение
выключателя

Номер
контакта

Нормальное значение

Поворот вверх

3

− 4

Электрическая
проводимость имеется



(2

Ω или менее)

OFF (ВЫКЛ.)

3

− 4, 4 − 5,

4

− 6

Электрическая
проводимость
отсутствует

Открывание

4

− 5

Электрическая
проводимость имеется
(2

Ω или менее)

Закрывание/



поворот вниз

4

− 6

Электрическая
проводимость имеется
(2

Ω или менее)

ACB05470AB

1

2

3

4

5

6

7

8

N

Последовательность разборки

1.

Водосточный желоб люка в крыше

2.

Стопор солнцезащитной шторки

3.

Ручка солнцезащитной шторки

<<

A

>>

4.

Солнцезащитная шторка люка в
крыше

5.

Водосточная пластина люка в крыше

6.

Дефлектор люка в крыше

>>

A

<<

7.

Прокладка люка в крыше

8.

Рамка люка в крыше

ACC00127

КУЗОВ

42A

-156

ЛЮК В КРЫШЕ

ОСОБЕННОСТИ ОПЕРАЦИЙ



ПО УСТАНОВКЕ КОМПОНЕНТОВ

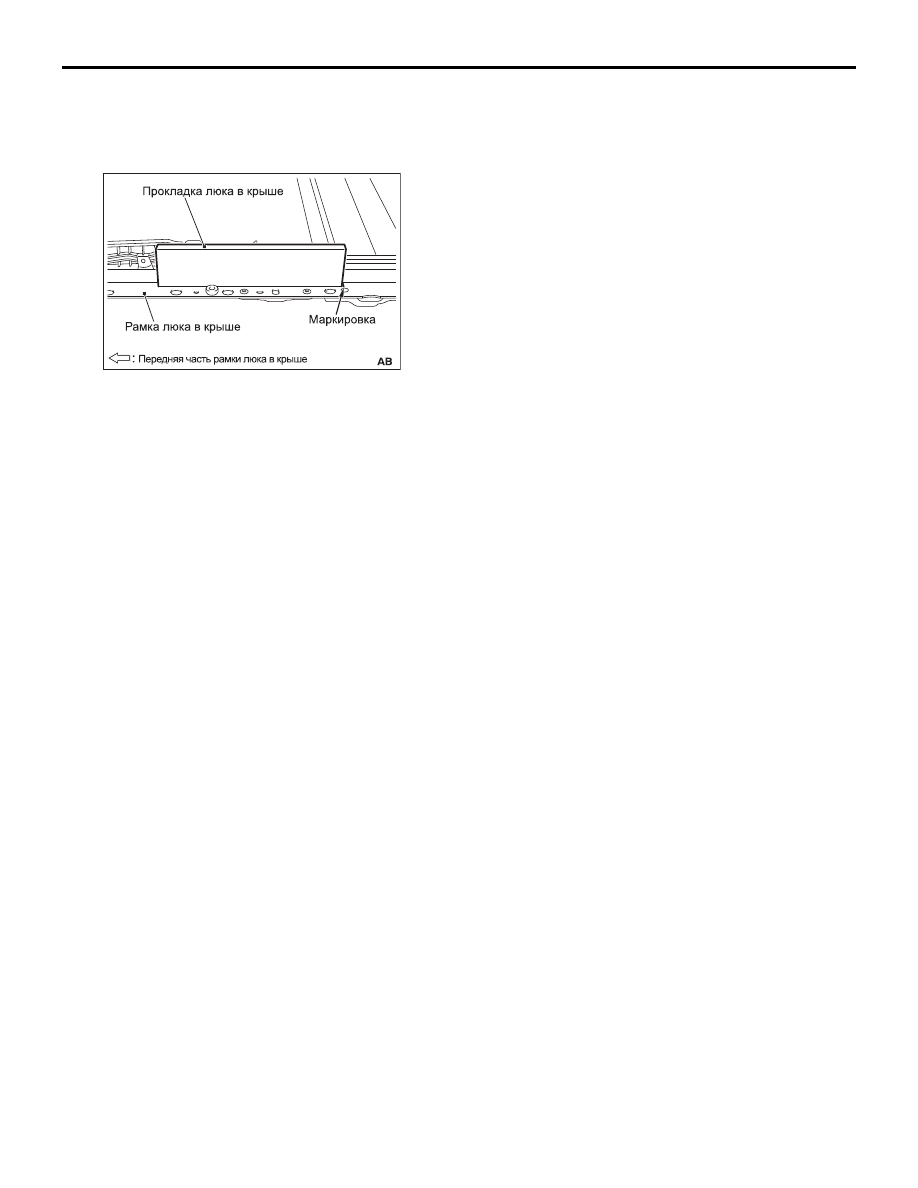

>>A<< УСТАНОВКА ПРОКЛАДКИ ЛЮКА



В КРЫШЕ

Совместите прокладку люка в крыше с меткой на
рамке люка в крыше и установите ее.

AC708962
