КУЗОВ

42A

-137

ЛЮК В КРЫШЕ

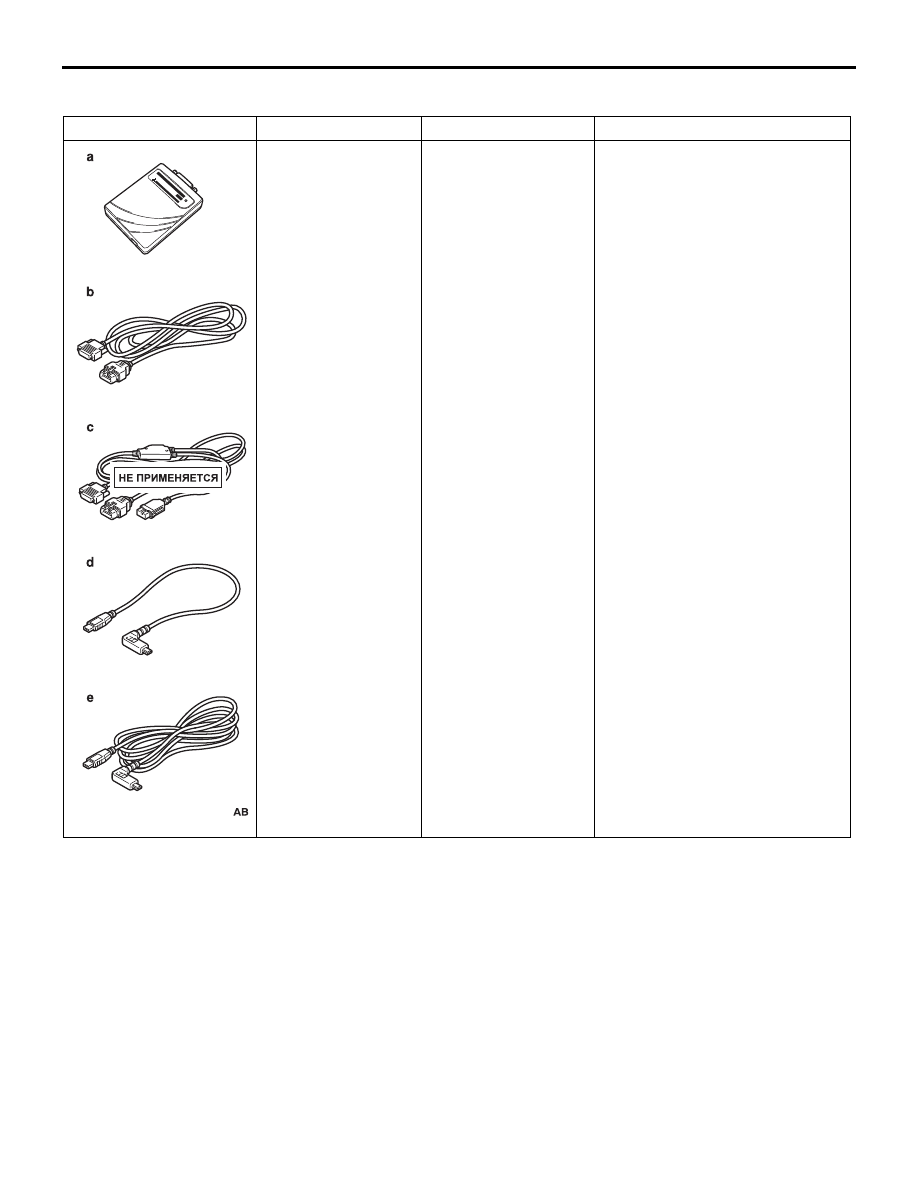

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

M1426000600411

Инструмент

Номер

Наименование

Применение

a.MB992744
b.MB992745
c.MB992746
d.MB992747
e.MB992748

a.Диагностический

прибор
(управляющий
интерфейсLite)
(V.C.I.Lite)

b.Главный жгут

проводов A
диагностического
прибора V.C.I.Lite
(автомобили со
связью CAN)

c.Главный жгут

проводов B
диагностического
прибора V.C.I.Lite
(автомобили без
связи CAN)

d.Короткий провод

USB прибора
V.C.I.Lite

e.Длинный провод

USB прибора
V.C.I.Lite

Проверка блока управления
(дисплей диагностических кодов
прибора M.U.T.III и дисплей
эксплуатационных данных)

ACB05421

MB992745

MB992746

MB992744

MB992747

MB992748

КУЗОВ

42A

-138

ЛЮК В КРЫШЕ

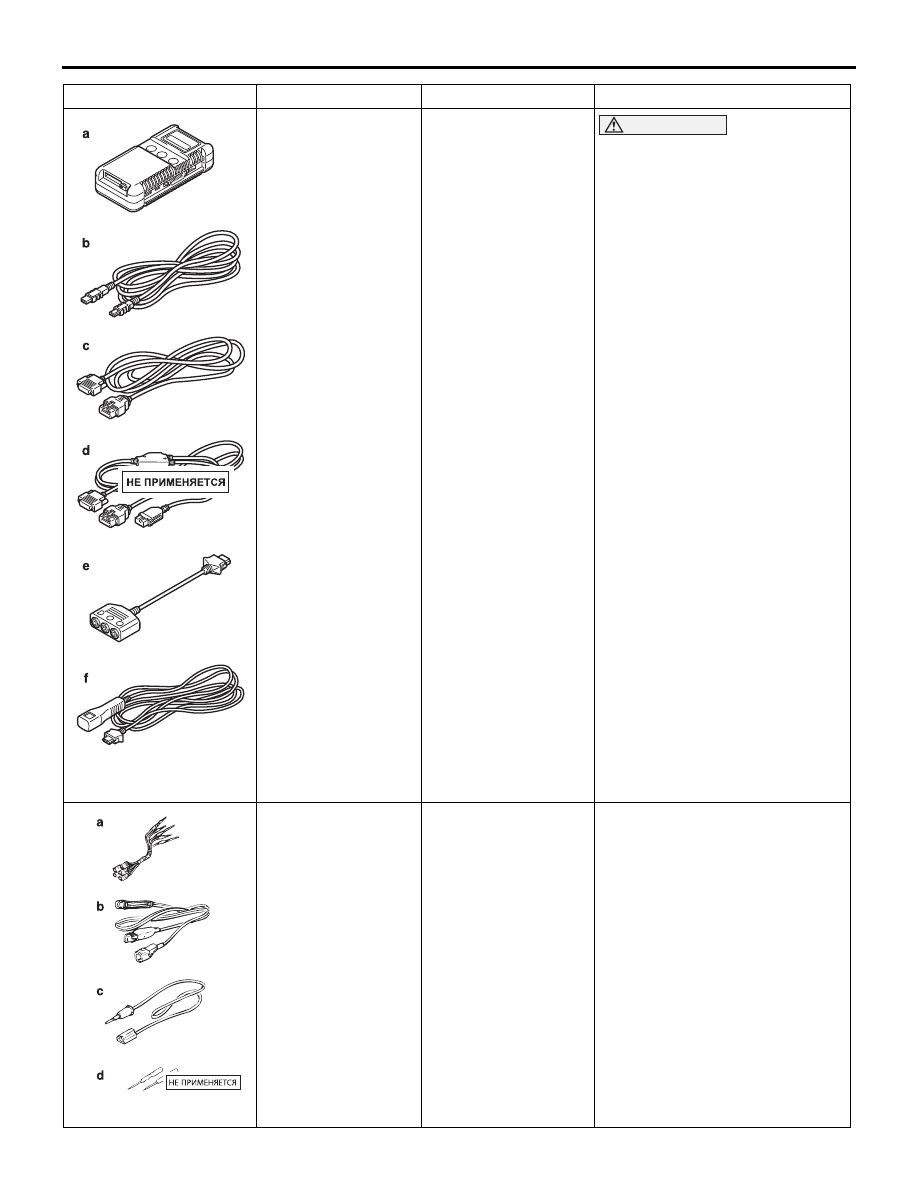

MB991955

a: MB991824
b: MB991827
c: MB991910
d: MB991911
e: MB991825
f: MB991826

Принадлежность к
диагностическому
прибору M.U.T.III

a: Диагностический

прибор
(управляющий
интерфейс) (V.C.I.)

b: Кабель с разъемом

USB для прибора
M.U.T.III

c: Главный жгут

проводов A
прибора M.U.T.III
(автомобили со
связью CAN)

d: Главный жгут

проводов B
прибора M.U.T.III
(автомобили без
связи CAN)

e: Измерительный

адаптер прибора
M.U.T.III

f: Инициирующий

жгут проводов
прибора M.U.T.III

ВНИМАНИЕ

Для автомобилей со связью
CAN используйте главный жгут
проводов A прибора M.U.T. III,
чтобы передавать сигнал
имитируемой скорости
автомобиля. Если вместо него
присоединить главный жгут B
прибора M.U.T. III, то система
CAN не будет работать
правильно.
Проверка блока управления
(дисплей диагностических кодов
прибора M.U.T.III и дисплей
эксплуатационных данных)

MB991223

a.MB991219
b.MB991220
c.MB991221
d.MB991222

Комплект жгута
проводов

a.Проверка жгута

проводов

b.Жгут проводов для

проверки
светодиодов (LED)

c.Переходник жгута

проводов для
испытания
светодиодов (LED)

d.Щуп

Проверка состоняия цепей и
измерение напряжения на
разъемах и в жгутах проводов

a.При проверке контактного

давления на клеммах разъемов

b.При проверке цепей питания
c.При проверке цепей питания
d.Для подсоединения

мультитестера

Инструмент

Номер

Наименование

Применение

MB991910

MB991826

MB991955

MB991911

MB991824

MB991827

MB991825

MB991223

КУЗОВ

42A

-139

ЛЮК В КРЫШЕ

ПОИСК НЕИСПРАВНОСТЕЙ

ТИПОВОЙ МЕТОД ПОИСКА
НЕИСПРАВНОСТЕЙ

M1426001700251

См. ГЛАВУ 00

− Как пользоваться разделом «Поиск

неисправностей»/Проверка технического состояния,
Составные части поиска неисправностей .

ТАБЛИЦА ДИАГНОСТИЧЕСКИХ КОДОВ
НЕИСПРАВНОСТЕЙ

M1426001900170

ВНИМАНИЕ

При поиске неисправностей, если замок зажигания повернут в положение ON при отсоединенном
разъеме (разъемах), могут быть записаны диагностические коды, связанные а другой системой.



По завершении диагностики убедитесь в том, что все системы проверены на наличие
диагностических кодов. При появлении диагностических кодов сотрите их все.

ПРИМЕЧАНИЕ: S/R: Сокращение слова «люк в
крыше»

ПРОЦЕДУРА ПОИСКА



ПО ДИАГНОСТИЧЕСКОМУ КОДУ

КОД № L0630: /ПИТАНИЕ ПРИВОДА ЛЮКА В КРЫШЕ

ВНИМАНИЕ

Перед заменой блока управления убедитесь в
исправности цепей входных и выходных
сигналов.

КОММЕНТАРИЙ ПО ПОВОДУ ПРИЗНАКА
НЕИСПРАВНОСТИ

Отсутствие тока

• Если напряжение на контактах блока управления

привода люка в крыше составляет в течение 60
секунд не более 8 В или не менее 18 В, то блок
управления системой ETACS записывает
диагностический код № L0630.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность привода люка в крыше

• Повреждение жгута проводов и разъемов

МЕТОДИКА ДИАГНОСТИРОВАНИЯ

ЭТАП 1. Проверка замыкания на цепь питания,
замыкания на «массу» и обрыва в линии IG1
между разъемом привода люка в крыше и
плавкой вставкой.

Q: В норме ли результаты проверки?

ДА :  Переходите к этапу 2.
НЕТ : Отремонтируйте разъем (разъемы) или жгут

проводов.

ЭТАП 2. Повторная проверка диагностического
кода
Снова проверьте, записан ли диагностический код.
(1) Удалите диагностический код.
(2) Поверните замок зажигания из положения LOCK

(OFF) в положение ON.

(3) Проверьте, записан ли диагностический код.

MB992006

Особо тонкий щуп

Проверка состоняия цепей и
измерение напряжения на
разъемах и в жгутах проводов

Инструмент

Номер

Наименование

Применение

MB992006

Диагностический код №

Предмет диагностики

Страница для наведения
справки

L0630

Питание привода люка в крыше

C.42A139

L0632

 Неисправность переключателя люка в крыше

C.42A140

L0634

Сигнал датчика люка в крыше

C.42A140

L0637

Положение люка в крыше

C.42A140

L0640

Перегрузка люка в крыше

C.42A141

КУЗОВ

42A

-140

ЛЮК В КРЫШЕ

Q: Записан ли диагностический код?

ДА :  Замените привод люка в крыше.
НЕТ : Процедура диагностики закончена.

КОД № L0632: / Неисправность переключателя люка в крыше

ВНИМАНИЕ

Перед заменой блока управления убедитесь в
исправности цепей входных и выходных
сигналов.

КОММЕНТАРИЙ ПО ПОВОДУ ПРИЗНАКА
НЕИСПРАВНОСТИ

Отсутствие тока

• Если каждый выключатель (поднятие,

открывание, закрывание/опускание)
переключателя люка в крыше включен в течение
60 секунд, то блок управления системой ETACS
записывает диагностический код № L0632.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность привода люка в крыше

• Неисправность переключателя привода люка в

крыше

• Повреждение жгута проводов и разъемов

МЕТОДИКА ДИАГНОСТИРОВАНИЯ

ЭТАП 1. Проверьте наличие обрыва в линии UP,
OPEN, CLOS между разъемом привода люка в
крыше и разъемом переключателя привода
люка в крыше

Q: В норме ли результаты проверки?

ДА :  Переходите к этапу 2.
НЕТ : Отремонтируйте разъем (разъемы) или жгут

проводов.

ЭТАП 2. Повторная проверка диагностического
кода
Замените переключатель привода люка в крыше.
Снова проверьте, записан ли диагностический код.
(1) Удалите диагностический код.
(2) Поверните замок зажигания из положения LOCK

(OFF) в положение ON.

(3) Проверьте, записан ли диагностический код.

Q: Записан ли диагностический код?

ДА :  Замените привод люка в крыше.
НЕТ : Процедура диагностики закончена.

КОД № L0634: /Сигнал датчика люка в крыше

ВНИМАНИЕ

Перед заменой блока управления убедитесь в
исправности цепей входных и выходных
сигналов.

КОММЕНТАРИЙ ПО ПОВОДУ ПРИЗНАКА
НЕИСПРАВНОСТИ

Отсутствие тока

• Если сигнал от одного из датчиков положения

крышки люка не может быть обнаружен, то блок
управления системой ETACS записывает
диагностический код № L0634.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность привода люка в крыше

МЕТОДИКА ДИАГНОСТИРОВАНИЯ

Перепроверка диагностического кода
Снова проверьте, записан ли диагностический код.
(1) Удалите диагностический код.
(2) Поверните замок зажигания из положения LOCK

(OFF) в положение ON.

(3) Проверьте, записан ли диагностический код.

Q: Записан ли диагностический код?

ДА :  Замените привод люка в крыше.
НЕТ : Процедура диагностики закончена.

КОД № L0637: /Положение люка в крыше

ВНИМАНИЕ

Перед заменой блока управления убедитесь в
исправности цепей входных и выходных
сигналов.

КОММЕНТАРИЙ ПО ПОВОДУ ПРИЗНАКА
НЕИСПРАВНОСТИ

Отсутствие тока

• Если положение крышки люка в крыше выходит

за пределы допустимого, то блок управления

системой ETACS записывает диагностический
код № L0637.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность привода люка в крыше
