Mitsubishi Outlander 3. Руководство - часть 282

КУЗОВ

42A

-61

ДВЕРЬ

Присоедините тросик внутренней блокировки двери
и тросик внутренней ручки двери к внутренней ручке
двери в соответствии с цветными
идентификационными метками на тросиках, как
показано на рисунке.

ПРОВЕРКА

M1421007600990

ПРОВЕРКА ИСПОЛНИТЕЛЬНОГО
МЕХАНИЗМА ЗАМКА ДВЕРИ

Для проверки исполнительного механизма замка
двери обратитесь к разделу «Проверка замка двери в
сборе» (

C.42A48

).

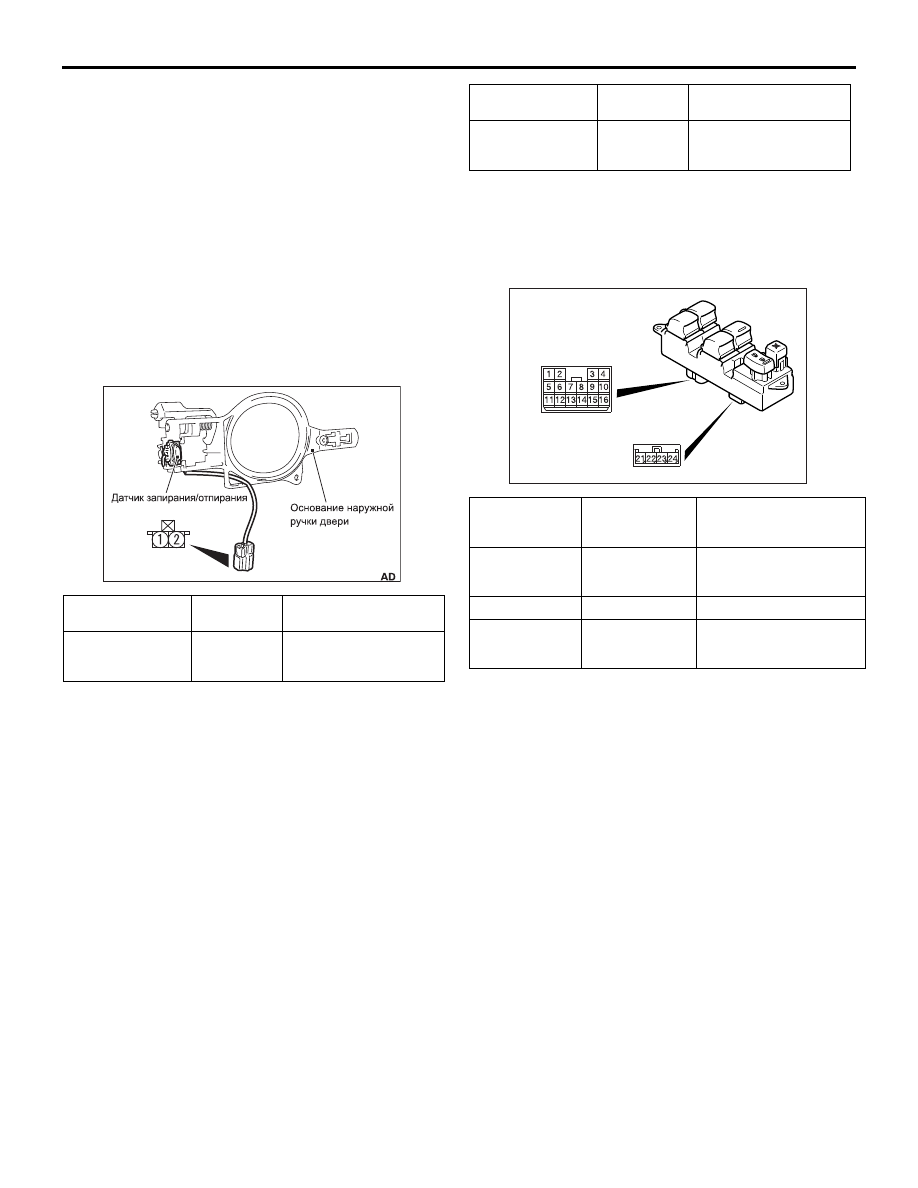

ПРОВЕРКА ДАТЧИКА
БЛОKИРОВКИ/РАЗБЛОКИРОВКИ ЗАМКА
<АВТОМОБИЛИ С СИСТЕМОЙ KOS>

ПРОВЕРКА ВЫКЛЮЧАТЕЛЯ СИСТЕМЫ
ЦЕНТРАЛЬНОЙ БЛОКИРОВКИ ЗАМКОВ
ДВЕРЕЙ

Снимите переключатель стеклоподъемника



(см. ГЛАВУ 52А

− Обивка дверей ).

Положение
датчика

Номер
контакта

Нормальное
значение

положение ON

1

− 2

Электрическая
проводимость имеется
(2

Ω или менее)

AC506541

OFF (ВЫКЛ.)

1

− 2

Электрическая
проводимость
отсутствует

Положение
выключателя

Подключение
мультитестера

Состояние



по техническим
условиям

БЛОКИРОВКА

8

− 22

Электрическая
проводимость имеется
(2

Ω или менее)

OFF (ВЫКЛ.)

8

− 22, 8 − 23

Цепь разомкнута

РАЗБЛОКИРОВ
АНО

8

− 23

Электрическая
проводимость имеется
(2

Ω или менее)

Положение
датчика

Номер
контакта

Нормальное
значение

ACC00124

AC

КУЗОВ

42A

-62

ДВЕРЬ

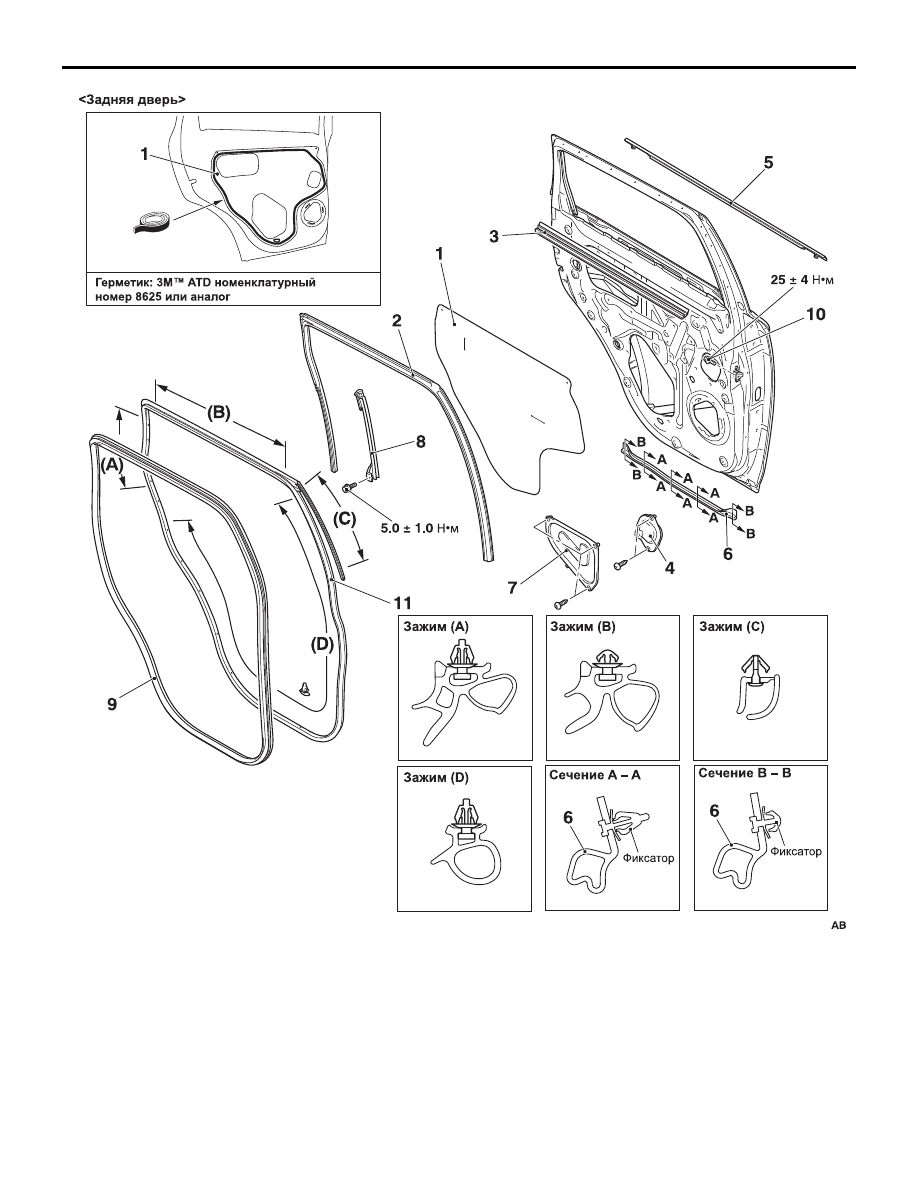

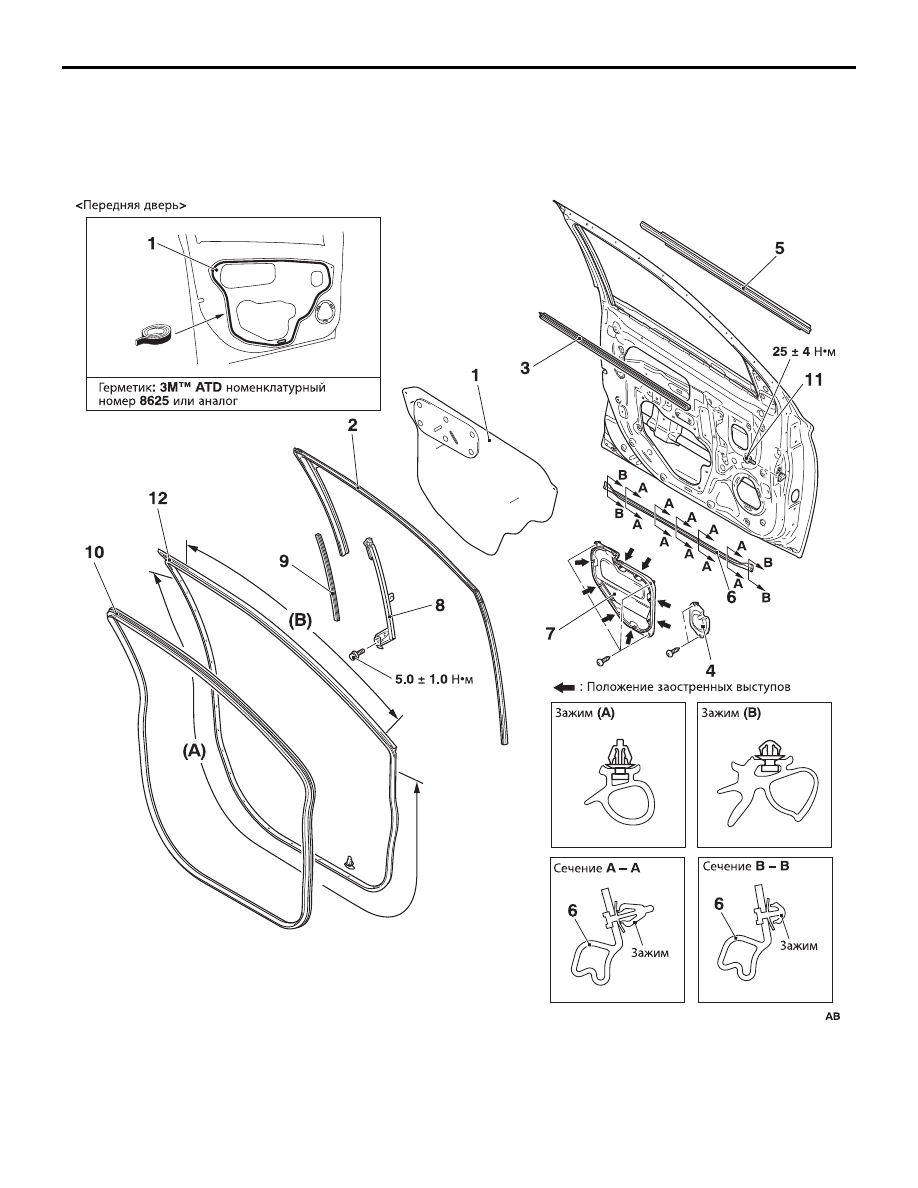

НАПРАВЛЯЮЩАЯ ОПУСКНОГО
СТЕКЛА И УПЛОТНЕНИЕ ПРОЕМА
ДВЕРИ

СНЯТИЕ И УСТАНОВКА

M1423003101914

ACC00292

ACB05626

ACB05814

ACB05815

ACB05782

КУЗОВ

42A

-63

ДВЕРЬ

ACC00459

ACC00236

ACC00234

ACC00237

Снятие влагозащитной пленки



•

Обивка дверей (см. ГЛАВУ 52A

−

Обивка дверей .)

>>

A

<<

1.

Влагозащитная пленка
Последовательность действий
при снятии направлюящей
опускного стекла двери



2.

Направлюящая опускного стекла
двери
Снятие внутреннего подоконного
уплотнителя двери



•

Обивка дверей (см. ГЛАВУ 52A

−

Обивка дверей .)

3.

Внутренний подоконный
уплотнитель двери
Последовательность снятия
облицовки динамика в двери
<Автомобили с усилителем
аудиосистемы>



•

Обивка дверей (см. ГЛАВУ 52A

−

Обивка дверей .)

>>

A

<<

1.

Влагозащитная пленка

4.

Облицовка динамика в двери

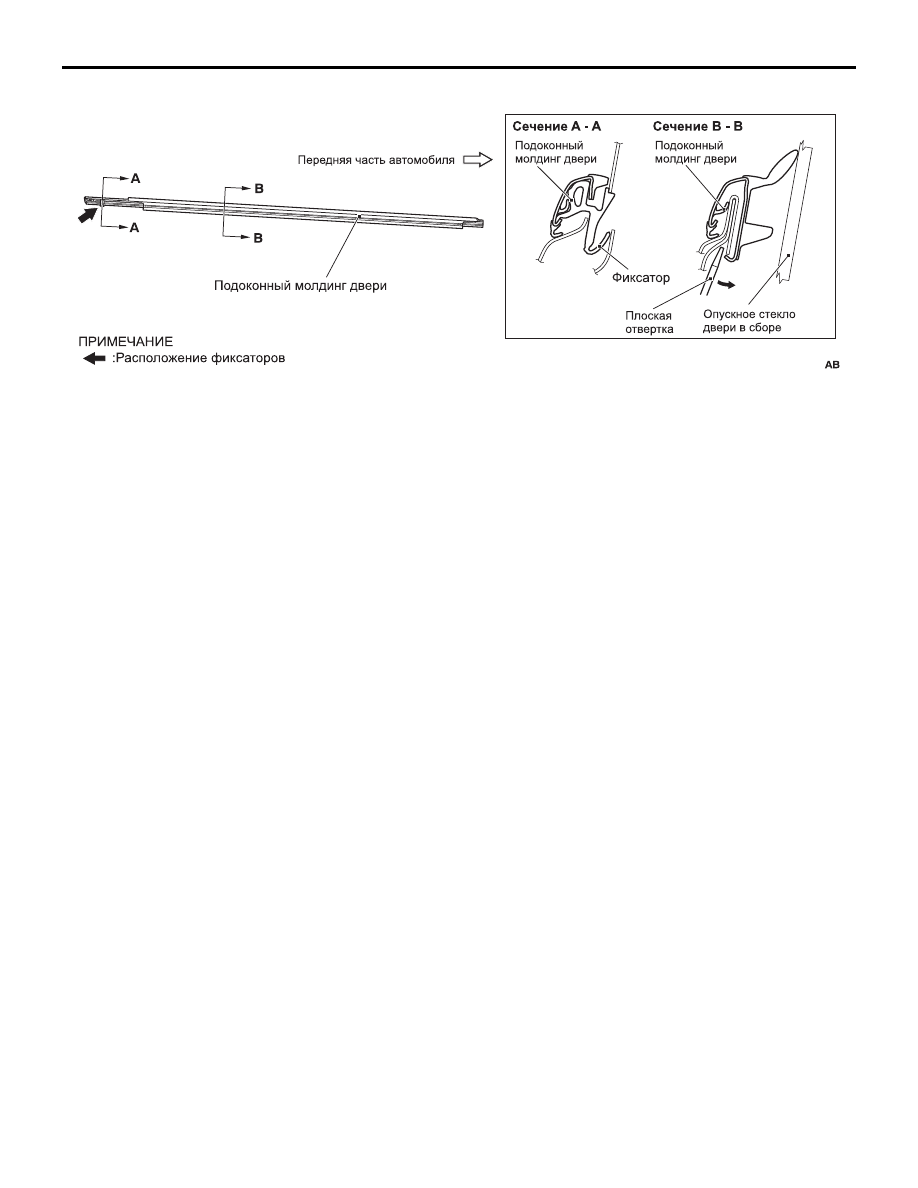

Снятие подоконного молдинга
двери



•

Наружные зеркала заднего вида в
сборе (см. ГЛАВУ 51

− Наружные

зеркала заднего вида .)

5.

Подоконный молдинг двери
Снятие нижнего уплотнения
проема окна двери



6.

Нижнее уплотнение проема окна
двери

Последовательность снятия
кронштейна динамика в двери
<Автомобили с усилителем
аудиосистемы>



•

Обивка дверей (см. ГЛАВУ 52A

−

Обивка дверей .)

>>

A

<<

1.

Влагозащитная пленка

7.

Кронштейн динамика в двери
Последовательность снятия
передней нижней рамки стекла



•

Обивка дверей (см. ГЛАВУ 52A

−

Обивка дверей .)

>>

A

<<

1.

Влагозащитная пленка

7.

Кронштейн динамика в двери
<Автомобили с усилителем
аудиосистемы>

8.

Передняя нижняя рамка стекла

9.

Задняя направлюящая опускного
стекла двери
Снятие внутреннего уплотнителя
проема окна двери



•

Боковая накладка передней стойки
и передняя накладка порога



(см. ГЛАВУ 52A

− Отделка салона .)

10.

Внутреннее уплотнение проема
окна двери
Снятие наружного уплотнителя
проема окна двери



11.

Болт крепления ограничителя хода
двери

<<

A

>>

12.

Наружный уплотнитель проема окна
двери

КУЗОВ

42A

-64

ДВЕРЬ

ACC00293

ACB05814

ACB05815

ACB05627

ACB05783
