КУЗОВ

42A

-49

ДВЕРЬ

ПРОВЕРКА РАБОТЫ ИСПОЛНИТЕЛЬНОГО
МЕХАНИЗМА <ПЕРЕДНИЙ ПРАВЫЙ И ЗАДНИЙ
ПРАВЫЙ>

ПРОВЕРКА ВЫКЛЮЧАТЕЛЯ ИСПОЛНИТЕЛЬНОГО
МЕХАНИЗМА <ПЕРЕДНИЙ ЛЕВЫЙ>

ПРОВЕРКА ВЫКЛЮЧАТЕЛЯ ИСПОЛНИТЕЛЬНОГО
МЕХАНИЗМА <ПЕРЕДНИЙ ПРАВЫЙ:
АВТОМОБИЛИ С СИСТЕМОЙ KOS>

ПРОВЕРКА СВОБОДНОГО ХОДА
НАРУЖНЫХ РУЧЕК ДВЕРЕЙ

M1423001600749

1. Проверьте, что свободный ход наружной ручки

двери (ход до отпирания замка) соответствует
номинальной величине.

Номинальное значение (В): 0.2

− 5,2 мм

[Заданное значение: 2,7 мм]

2. Проверьте наружную ручку двери и замок двери.

Если свободный ход не соответствует
номинальному значению, замените их.

Положе
ние



захвата

Положение
ручки



внутренней
блокировки
двери

Соединение
аккумуля
торной



батареи

Работа ручки
внутренней



блокировки
двери

Полностью
закрытое

Блокировка

•

Присоеди
ните кон
такт 4 к
"отрица
тельному"
выводу



аккумуля



торной



батареи.

•

Подсоеди
ните кон
такт 3 к
«положи
тельному»
выводу



аккумуля



торной



батареи.

Переведите
ручку из поло
жения



«Блокировка»
в положение
«Разблокиро
вано».

Полностью
закрытое

Открытое

•

Подсоеди
ните кон
такт 4 к
«положи
тельному»
выводу



аккумуля



торной



батареи.

•

Присоеди
ните кон
такт 3 к
"отрица
тельному"
выводу



аккумуля



торной



батареи.

Переведите
ручку из поло
жения



«Разблокиро
вано»



в положение
«Блокировка».

Положе
ние



захвата

Положение
ручки



внутренней
блокировки
двери

Подклю
чение
мульти
тестера

Состояние



по техническим
условиям

Полностью
закрытое

Блокировка

6

− 8

Электрическая
проводимость
отсутствует

Полностью
закрытое

Открытое

6

− 8

Электрическая
проводимость
имеется (2

Ω или

менее)

Положе
ние



захвата

Положение
ручки



внутренней
блокировки
двери

Подклю
чение
мульти
тестера

Состояние



по техническим
условиям

Полностью
закрытое

Блокировка

7

− 9

Электрическая
проводимость
отсутствует

Полностью
закрытое

Открытое

7

− 9

Электрическая
проводимость
имеется (2

Ω или

менее)

AC507361

ACC00094

ACB04939

КУЗОВ

42A

-50

ДВЕРЬ

ПРОВЕРКА ВНУТРЕННИХ РУЧЕК ДВЕРЕЙ

M1423001500816

ПРОВЕРКА СВОБОДНОГО ХОДА КНОПКИ
ВНУТРЕННЕЙ РУЧКИ ЗАМКА ДВЕРИ

1. Проверьте, что свободный ход кнопки внутренней

ручки замка двери (ход до отпирания замка)
соответствует номинальной величине.

Номинальное значение (В): 13.6

− 27,2 мм

[Заданное значение: 20,4 мм]

2. Проверьте кнопку внутренней ручки замка двери и

замок двери. Если свободный ход не соответс
твует номинальному значению, замените их.

ПРОВЕРКА ХОДА РУЧКИ ВНУТРЕННЕЙ
БЛОКИРОВКИ ЗАМКА ДВЕРИ

1. Снимите обивку двери (см. ГЛАВУ 52А

− Обивка

дверей ).

2. Проверьте, что ход ручки внутренней блокировки

замка двери соответствует номинальному
значению.

Номинальное значение (В): 13.5

− 15,5 мм

[Заданное значение: 14,5 мм]

3. Проверьте ручки внутренней блокировки замка

двери и замок двери. Если ход не соответствует
номинальному значению, замените их.

ФУНКЦИЯ ИНДИВИДУАЛЬНОЙ
НАСТРОЙКИ

M1429007801021

При управлении системой ETACS при помощи
прибора M.U.T.III можно выполнить следующие
индивидуальные настройки. Запрограммированные
данные сохраняются даже при отключенной
аккумуляторной батарее.

AC905463

ACC00096

ACB04940

AC905464

ACB04941

ACC00095

Позиция



для регулировки
(дисплей прибора
M.U.T. III)

Позиция



для регулировки

Содержание
регулировки (дисплей
прибора M.U.T. III)

Содержание регулировки

Auto door unlock

Регулировка
функции
автоматического
отпирания дверей

Disable

Без функции (исходное состояние)

Always (P pos)

С функцией: Срабатывает, когда рычаг
переключения или рычаг селектора
перемещается в положение P.

Always (Lock pos)

С функцией: Срабатывает, когда замок
зажигания переводится в положение LOCK
(OFF).

КУЗОВ

42A

-51

ДВЕРЬ

ДВЕРЬ В СБОРЕ

СНЯТИЕ И УСТАНОВКА

M1423002201112

Door unlock mode

Регулировка замков
дверей с
электроприводом с
избирательным
отпиранием

All Doors Unlock

Без функции: Первое действие системы
дистанционного отпирания замков дверей или
отпирание посредством системы KOS
отпирает все двери (исходное состояние).

Dr Door Unlock

С функцией: Первое действие системы
дистанционного отпирания замков дверей или
отпирание посредством системы KOS
отпирает только дверь водителя, а второе
действие для отпирания в течение 2 секунд
после этого приводит к отпиранию всех
дверей.

Timer lock timer

Регулировка entry
system timer lock
period

30 sec

30 секунд (исходное состояние)

60 sec

60 секунд

120 sec

120 секунд

180 sec

180 секунд

Позиция



для регулировки
(дисплей прибора
M.U.T. III)

Позиция



для регулировки

Содержание
регулировки (дисплей
прибора M.U.T. III)

Содержание регулировки

Дополнительные операции после установки

•

Регулировка двери (см.

C.42A-44

).

Последовательность демонтажа
передней двери в сборе

•

Боковая накладка передней стойки
(см. ГЛАВУ 52A

− Отделка салона .)

1.

Подключение разъема жгута
проводов

2.

Болт крепления ограничителя хода
двери

3.

Передняя дверь в сборе

ACC00289

ACB05784

КУЗОВ

42A

-52

ДВЕРЬ

Последовательность демонтажа
петель передней двери

•

Снятие и установка обтекателей
порогов (см. ГЛАВУ 51

− Обтекатели

порогов .)

3.

Передняя дверь в сборе

4.

Защита крыла задняя

5

Верхняя петля передней двери

6.

Верхняя петля передней двери
Снятие фиксатора замка

>>

A

<<

7.

Фиксатор

8.

Регулировочная прокладка
Снятие демпфера

9.

Демпфер
Демонтаж датчика двери

10.

Датчик двери

ACC00341

ACB05785

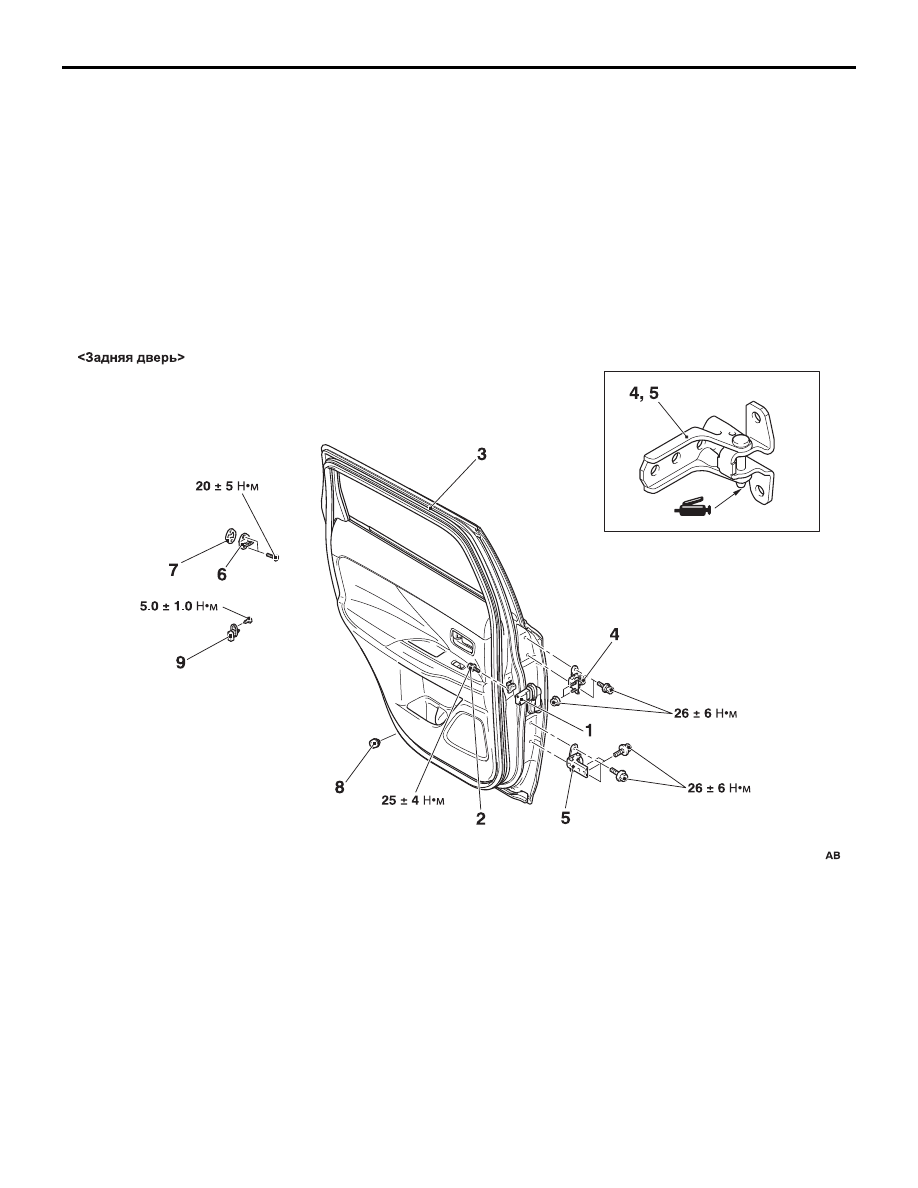

Последовательность демонтажа
задней двери



1.

Подключение разъема жгута
проводов

2.

Болт крепления ограничителя хода
двери

3.

Задняя дверь в сборе
Последовательность демонтажа
петель задней двери



•

Обивка средней стойки кузова (см.
ГЛАВУ 52A

− Отделка салона .)

3.

Задняя дверь в сборе

4.

Верхняя петля задней двери

5.

Верхняя петля задней двери
Снятие фиксатора замка



>>

A

<<

6.

Фиксатор

7.

Регулировочная прокладка
Снятие демпфера



8.

Демпфер
Демонтаж датчика двери



9.

Датчик двери

Последовательность демонтажа
петель задней двери
