КУЗОВ

42A

-9

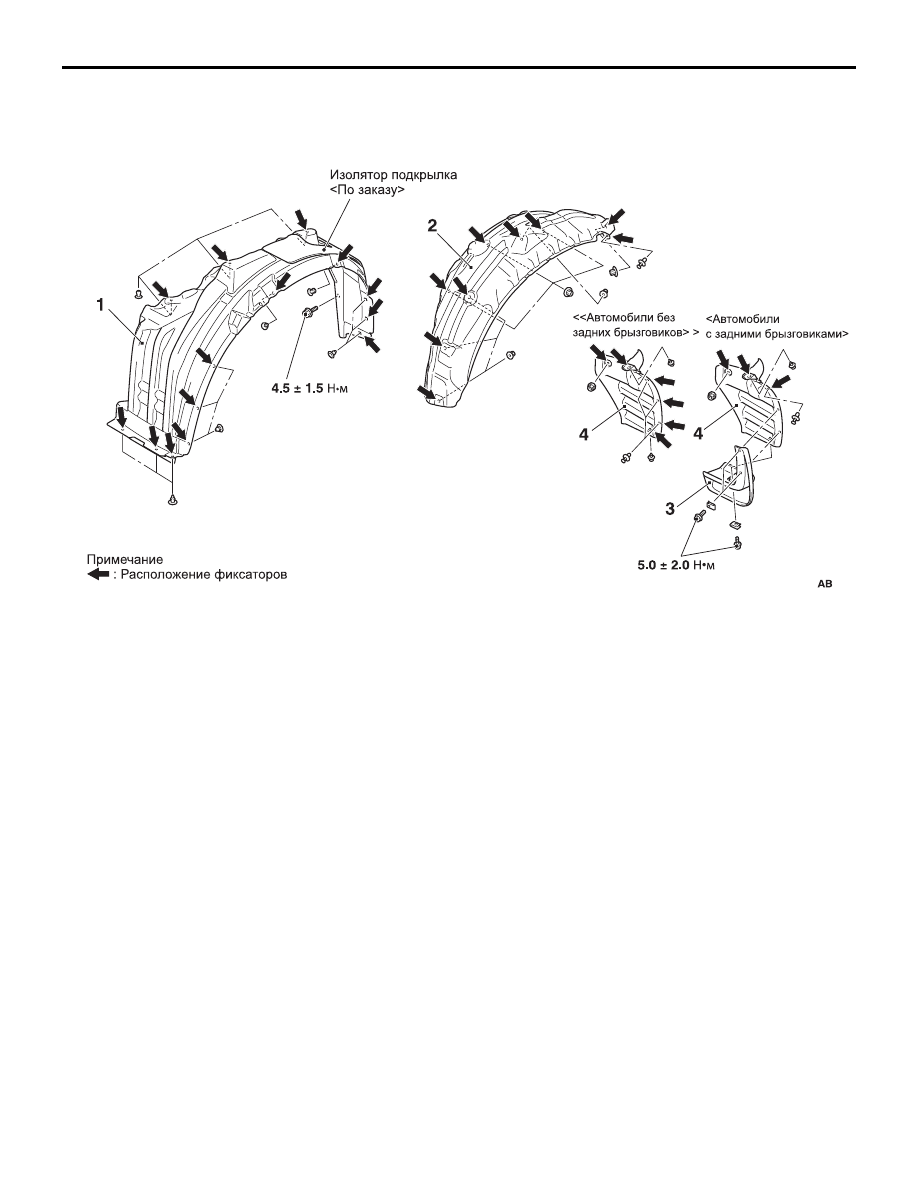

ПОДКРЫЛОК

ПОДКРЫЛОК

СНЯТИЕ И УСТАНОВКА

M1421009700636

ACB05031

Снятие

1.

Передний подкрылок

2.

Задний подкрылок (задняя сторона
кузова) <По заказу>

3.

Задний брызговик <Автомобили с
задними брызговиками>

4.

Задний подкрылок (задняя сторона
бампера)

Снятие

КУЗОВ

42A

-10

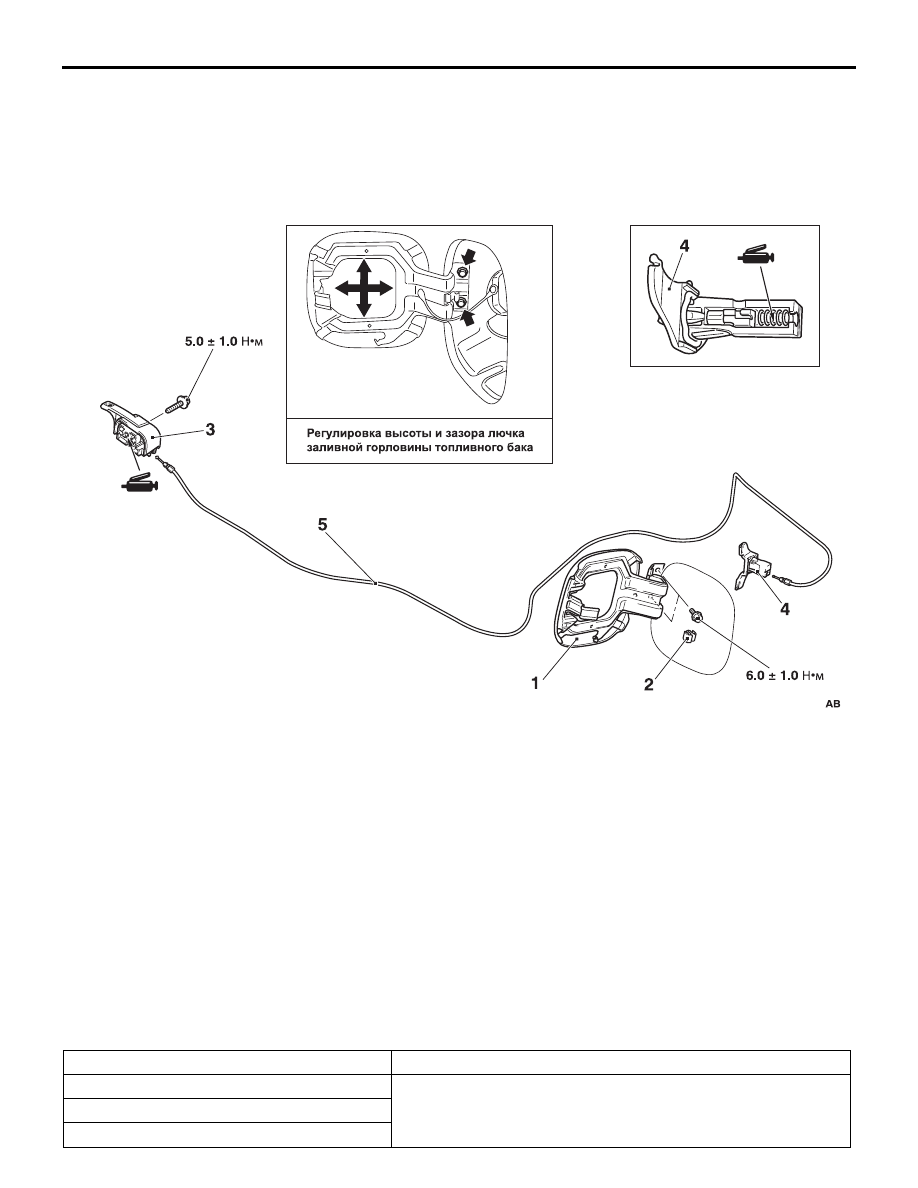

КРЫШКА ЛЮЧКА ЗАЛИВНОЙ ГОРЛОВИНЫ ТОПЛИВНОГО БАКА

КРЫШКА ЛЮЧКА ЗАЛИВНОЙ ГОРЛОВИНЫ

ТОПЛИВНОГО БАКА

СНЯТИЕ И УСТАНОВКА

M1421002501195

СТЕКЛА

КЛЕЙ

M1422000500683

ACC00217

ACB05513

ACB04948

AC606761

Последовательность демонтажа

1.

Крышка лючка заливной горловины
топливного бака

2.

Демпфирующая пружина крышки
лючка заливной горловины
топливного бака

3.

Рукотяка привода замка лючка
заливной горловины топливного
бака

•

Накладка порога передней двери,
накладка порога задней двери и
нижняя обивка средней стойки
кузова, нижняя обивка боковины
(см. ГЛАВУ 52A

− Отделка салона .)

4.

Петля крышки лючка заливной
горловины топливного бака

5.

Трос привода замка крышки лючка
заливной горловины топливного
бака

Последовательность демонтажа

Позиция

Спецификация на клеящие материалы

Ветровое стекло

Сверхбыстросохнущий уретановый клей 3M ATD, № 8609 по
каталогу, для установки ветровых стекол
Сверхбыстросохнущий уретановый грунтовочный состав 3M
ATD, № 8608 по каталогу

Заднее боковое стекло

Стекло двери багажного отделения

КУЗОВ

42A

-11

СТЕКЛА

СМАЗОЧНЫЕ МАТЕРИАЛЫ

M1421000400092

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

M1422000600431

ОБЩАЯ ИНФОРМАЦИЯ

M1422000101031

Ветровое стекло, неподвижное заднее боковое
стекло, стекло двери багажного отделения и стекло в
крыше устанавливаются на уретановый клей. Этот
клейгерметик обеспечивает улучшенное качество
крепления и уплотнения стекол и увеличивает жест
кость панелей, в проемы которых установлены стекла.

ПОЗИЦИИ

ОБРАЩЕНИЕ С КЛЕЯЩИМИ
МАТЕРИАЛАМИ ДЛЯ АВТОМОБИЛЬНЫХ
СТЕКОЛ

Храните клеящие материалы в прохладном месте,
где они не будут подвержены действию прямых сол
ненчных лучей. Не кладите на клеящие материалы
тяжелые предметы и не сжимайте их, иначе они
будут деформированы. Избегайте применения клея
щих материалов, хранившихся более 6 месяцев, пос
кольку они теряют адгезионные качества.

ПОДГОТОВКА ФЛАНЦА ПРОЕМА
ВЕТРОВОГО СТЕКЛА

Перед обработкой фланца, полученного при помощи
точечной сварки, полностью удалите следы старого
клеягерметика. Если фланец требует окраски, то
после ее окончания полностью просушите
окрашенные поверхности.

Позиция

Рекомендуемый смазочный
материал

Количество

Обезжиривающий
состав

Удаление смазки и
загрязнений с
поверхности деталей

Очиститель деталей (MZ100387
или аналог)

По необходимости

Инструмент

Номер

Наименование

Применение

MB990480

Вакуумный захват
для стекол

Снятие и установка стекол

MB990480

Наименование

Замечание

Клеящий материал

Сверхбыстросохнущий уретановый клей 3M ATD, №
8609 по каталогу, для установки ветровых стекол

Грунтовка

Сверхбыстросохнущий уретановый грунтовочный
состав 3M ATD, № 8608 по каталогу

Проставки

Доступны как ремонтные материалы

Накладка

Доступны как ремонтные материалы

Противокоррозинный растворитель (или Tectyl
506T производства компании Valvoline Oil Company)

Для предотвращения коррозии

Обезжиривающий состав

Очиститель деталей (MZ100387 или аналог) (Для
удаления смазки и загрязнений со склеиваемых
поверхностей)

Стальная роляьная струна

Диаметр

× длина. 0,6 мм × 1 м (для срезания

клеягерметика)

Нож для срезания клеягерметика

Для срезания клеягерметика

Нагнетатель клеягерметика

Для нанесения клеягерметика

КУЗОВ

42A

-12

СТЕКЛА

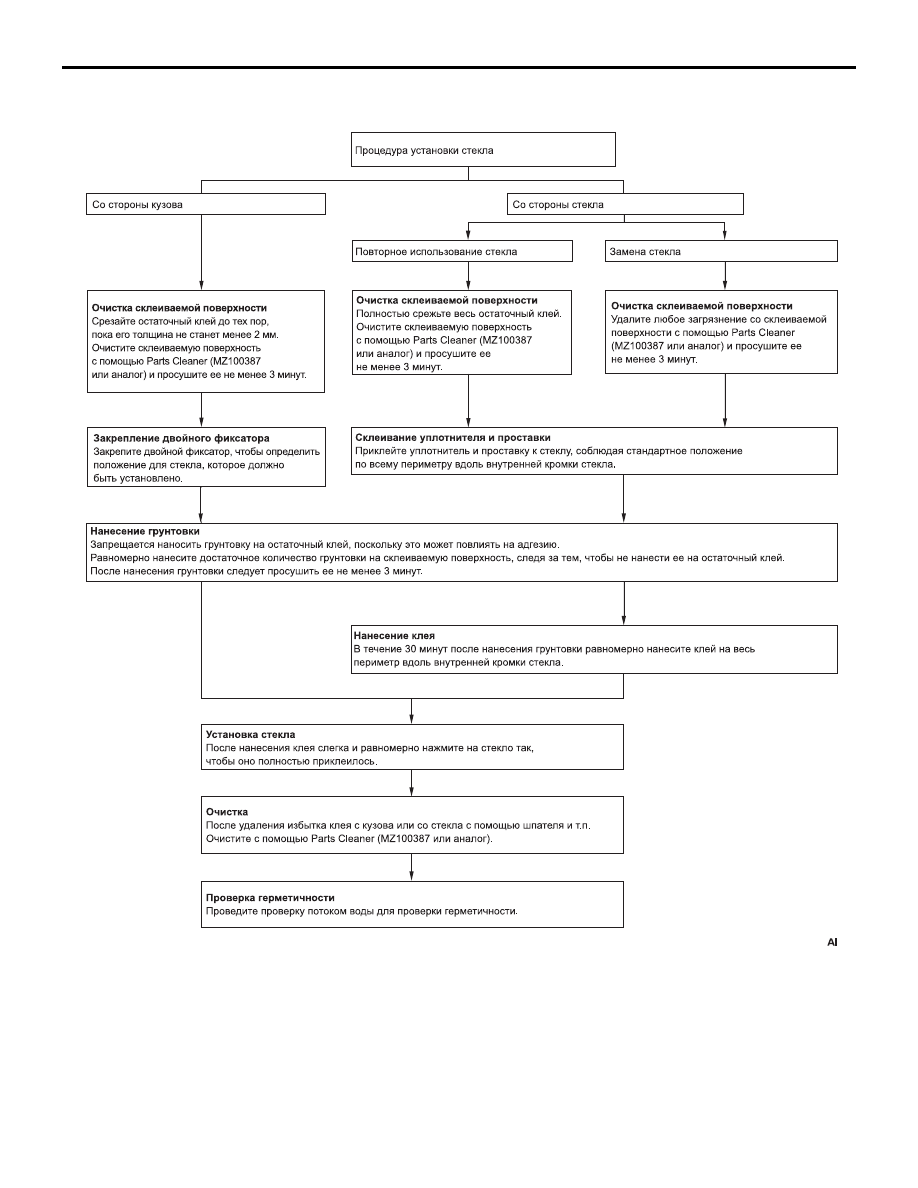

УСТАНОВКА ВЕТРОВОГО СТЕКЛА

AC306636
