ДАТЧИК СКОРОСТИ ВРАЩЕНИЯ КОЛЕСА

АНТИБЛОКИРОВОЧНАЯ СИСТЕМА ТОРМОЗОВ (ABS)

35B64

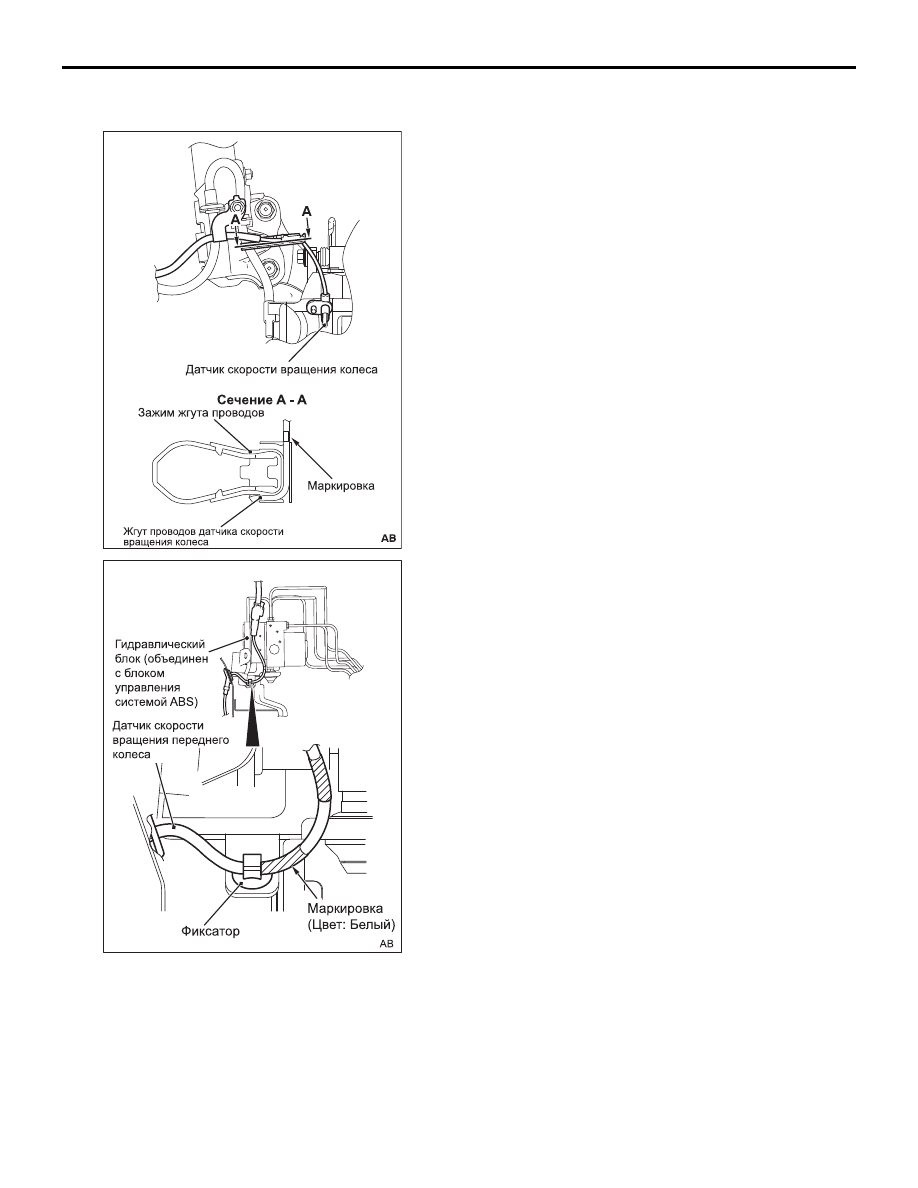

>>B<< УСТАНОВКА ЗАЖИМА ЖГУТА
ПРОВОДОВ

Установите датчик скорости вращения переднего
колеса в зажим жгута проводов, как показано на
рисунке.

AC608814

ACC00568

ДАТЧИК СКОРОСТИ ВРАЩЕНИЯ КОЛЕСА

АНТИБЛОКИРОВОЧНАЯ СИСТЕМА ТОРМОЗОВ (ABS)

35B65

СНЯТИЕ И УСТАНОВКА <ЗАДНИЕ КОЛЕСА>

M1352008301660

ВНИМАНИЕ

Кодировщик определителя скорости движения
автомобиля притягивает к себе металлические
частицы, поскольку он намагничен. Убедитесь,
что на кодировщике отсутствуют металлические
частицы. Убедитесь в полном отсутствии пов
реждений, прежде чем вновь собрать его.

<Неполноприводные автомобили>

ПРИМЕЧАНИЕ: Кодировщик определителя скорости
движения автомобиля объединен со ступицей
заднего колеса, которая не разбирается.

Дополнительные операции до и после установки
Снятие и установка боковой отделки (см. ГЛАВУ 52A

−

Отделка ).

ACB05519

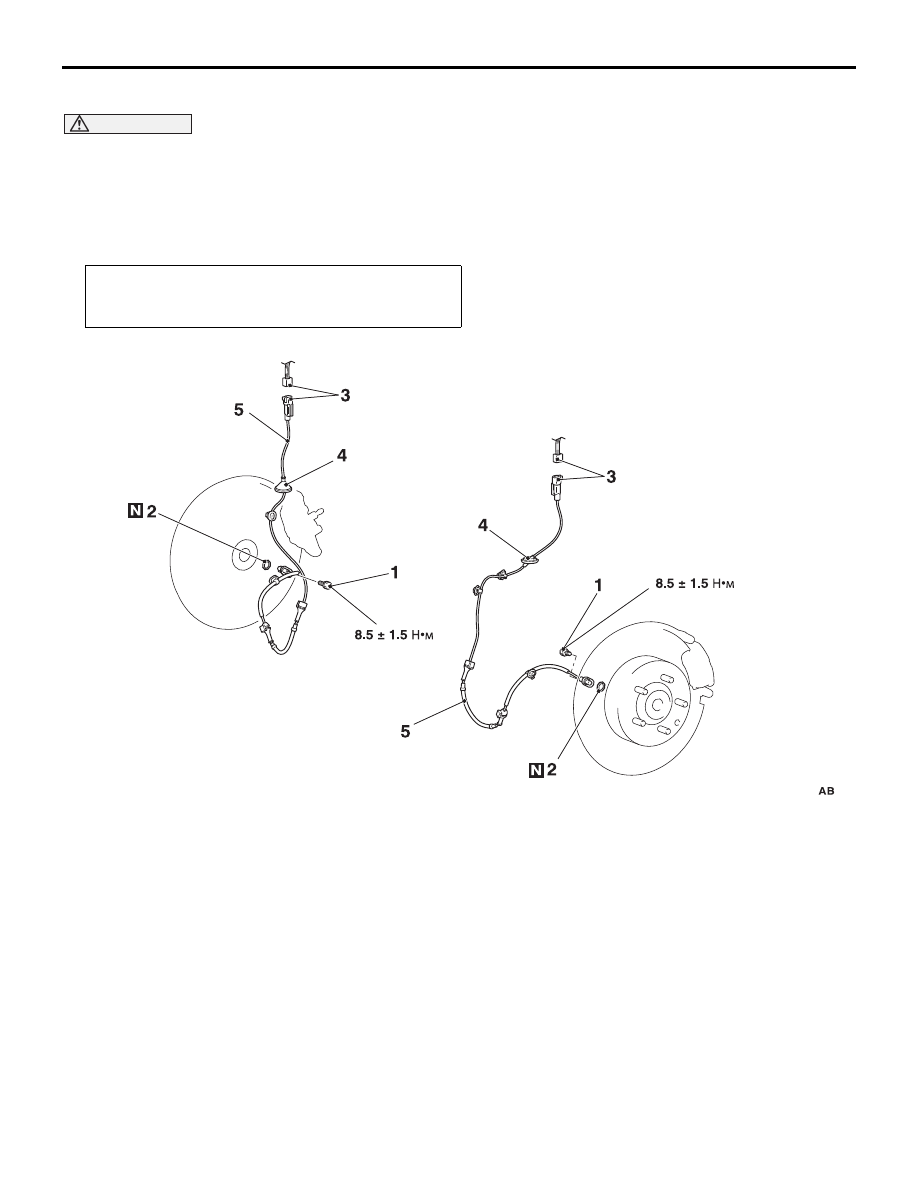

Последовательность демонтажа



>>B<< 1.

Болт (присоединение датчика скорости
вращения заднего колеса к
продольному рычагу подвески)

>>B<< 2.

Кольцевая прокладка

3.

Разъем датчика скорости вращения
заднего колеса

>>A<< 4.

Втулка датчика скорости вращения
заднего колеса

>>B<< 5.

Датчик скорости вращения заднего
колеса

Последовательность демонтажа



ДАТЧИК СКОРОСТИ ВРАЩЕНИЯ КОЛЕСА

АНТИБЛОКИРОВОЧНАЯ СИСТЕМА ТОРМОЗОВ (ABS)

35B66

<Полноприводные автомобили>

ПРИМЕЧАНИЕ:Кодировщик определителя скорости
движения автомобиля объединен со ступицей
заднего колеса, которая не разбирается.

ОСОБЕННОСТИ ОПЕРАЦИЙ



ПО УСТАНОВКЕ КОМПОНЕНТОВ

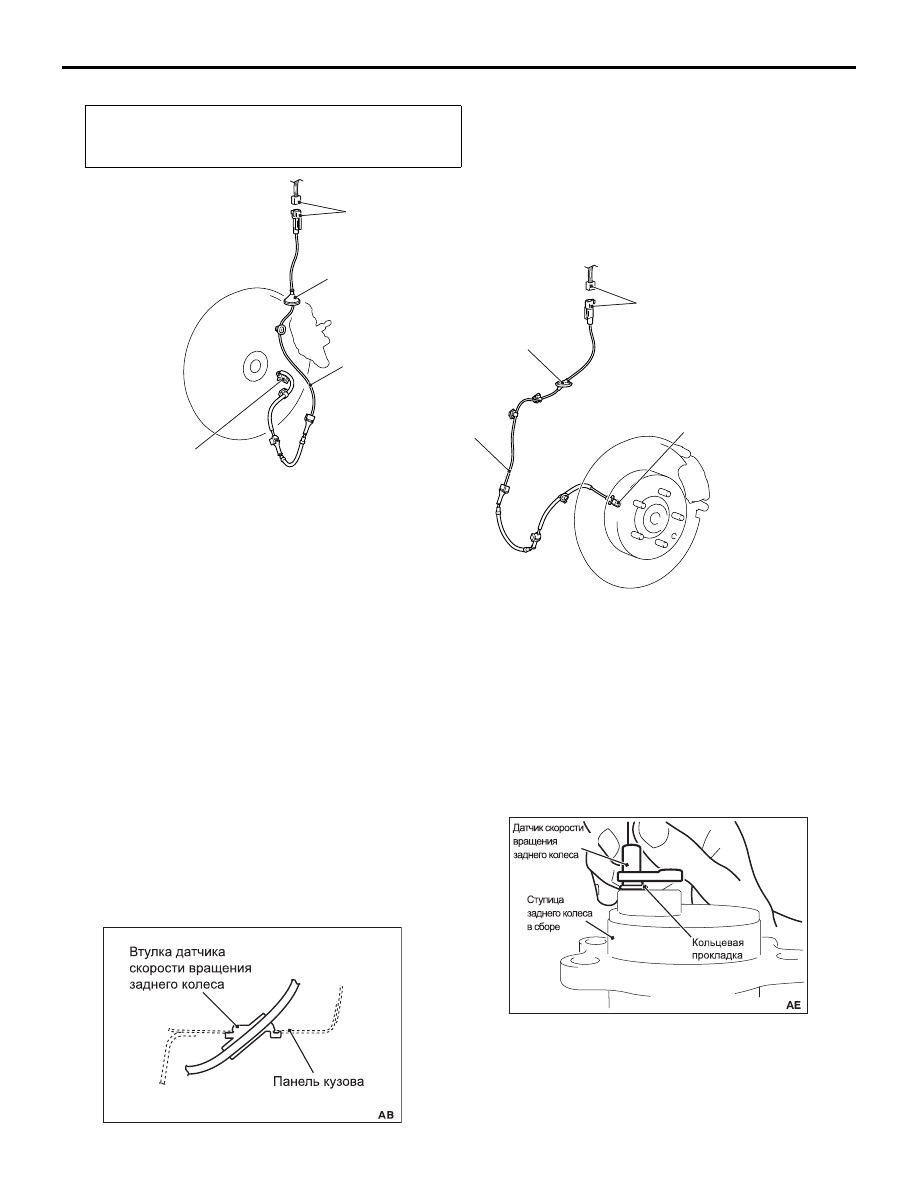

>>A<< УСТАНОВКА ВТУЛКИ ДАТЧИКА
СКОРОСТИ ВРАЩЕНИЯ ЗАДНЕГО КОЛЕСА

Плотно установите втулку датчика скорости враще
ния заднего колеса в панель кузова, как показано на
рисунке.

>>B<< УСТАНОВКА ДАТЧИКА СКОРОСТИ
ЗАДНЕГО КОЛЕСА, КОЛЬЦЕВОГО
УПЛОТНЕНИЯ И БОЛТА (ПРИСОЕДИНЕНИЕ
ДАТЧИКА СКОРОСТИ ВРАЩЕНИЯ
ЗАДНЕГО КОЛЕСА К СТУПИЦЕ ЗАДНЕГО
КОЛЕСА)

1. Совместите отверстие для болта крепления дат

чика скорости вращения заднего колеса с отверс
тием для болта крепления ступицы заднего
колеса.

Дополнительные операции до и после установки
Снятие и установка боковой отделки (см. ГЛАВУ 52A

−

Отделка ).

ACB05520

3

3

1

4

1

2

2

4

AB

ACB05520

3

3

1

4

1

2

2

4

AB

Последовательность демонтажа



>>C<<

1.

Присоединение датчика скорости
вращения заднего колеса к продольному
рычагу подвески

>>

A

<<

2.

Втулка датчика скорости вращения заднего
колеса

3.

Разъем датчика скорости вращения
заднего колеса

4.

Датчик скорости вращения заднего колеса

AC900807

AC807126

ДАТЧИК СКОРОСТИ ВРАЩЕНИЯ КОЛЕСА

АНТИБЛОКИРОВОЧНАЯ СИСТЕМА ТОРМОЗОВ (ABS)

35B67

ВНИМАНИЕ

• Не вставляйте датчик скорости вращения

заднего колеса под углом или с усилием,
поскольку при этом кольцевое уплотнение
датчика скорости вращения заднего колеса
может занять неправильное положение.

• После установки не выполняйте совмещение

отверстий для болта крепления вращением
датчика скорости вращения заднего колеса.

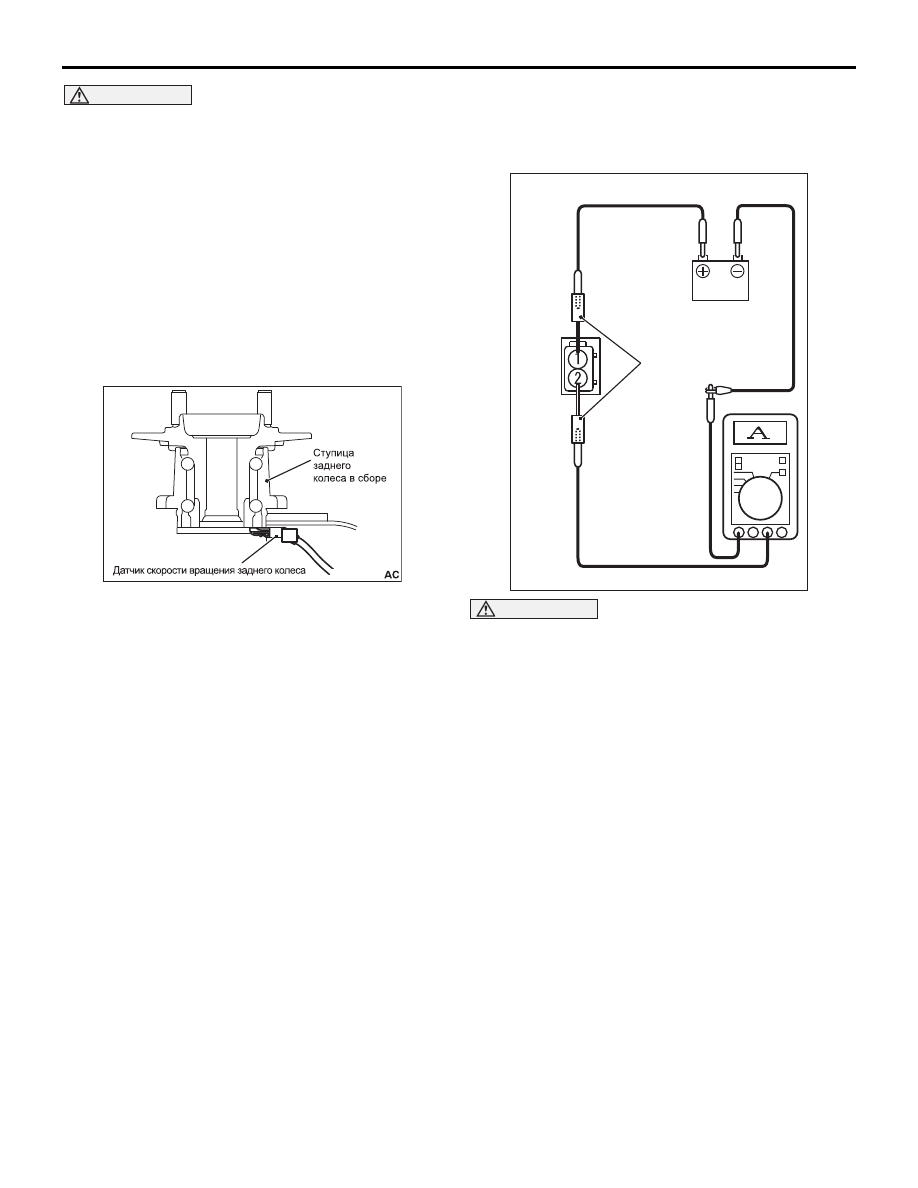

2. Как показано на рисунке, устанавливайте датчик

скорости вращения заднего колеса, одновре
менно удерживая его перпендикулярно к ступице
заднего колеса.

>>С<< УСТАНОВКА ДАТЧИКА СКОРОСТИ
ВРАЩЕНИЯ ЗАДНЕГО КОЛЕСА

Нажимайте на датчик скорости вращения заднего
колеса до упора в ступицу и надежно закрепите его.

ПРОВЕРКА

M1352008400750

ПРОВЕРКА СИЛЫ ТОКА ДАТЧИКА
СКОРОСТИ ВРАЩЕНИЯ КОЛЕСА

ВНИМАНИЕ

• При неправильном подключении выводов

аккумуляторной батареи датчик скорости
вращения колеса может быть поврежден.

• При измерении величины тока на разъеме

датчика скорости вращения колеса этот дат
чик должен быть установлен на автомобиль.

1. Подключите схемный тестер к датчику скорости

вращения колеса с помощью очень тонкого изме
рительного щупа (MB992006) и измерьте ток дат
чика как отдельного узла.

Номинальное значение: от 5,9 до 8,4 мА или
от 11,8 до 16,8 мА

2. Если результат измерения не соответствует номи

нальному диапазону значений, замените датчик
скорости вращения колеса новым датчиком.

AC705246

AC507330

MB992006

AB
