ПРОДОЛЬНЫЙ РЫЧАГ

ЗАДНЯЯ ПОДВЕСКА

34

-9

<

Полноприводные автомобили

>

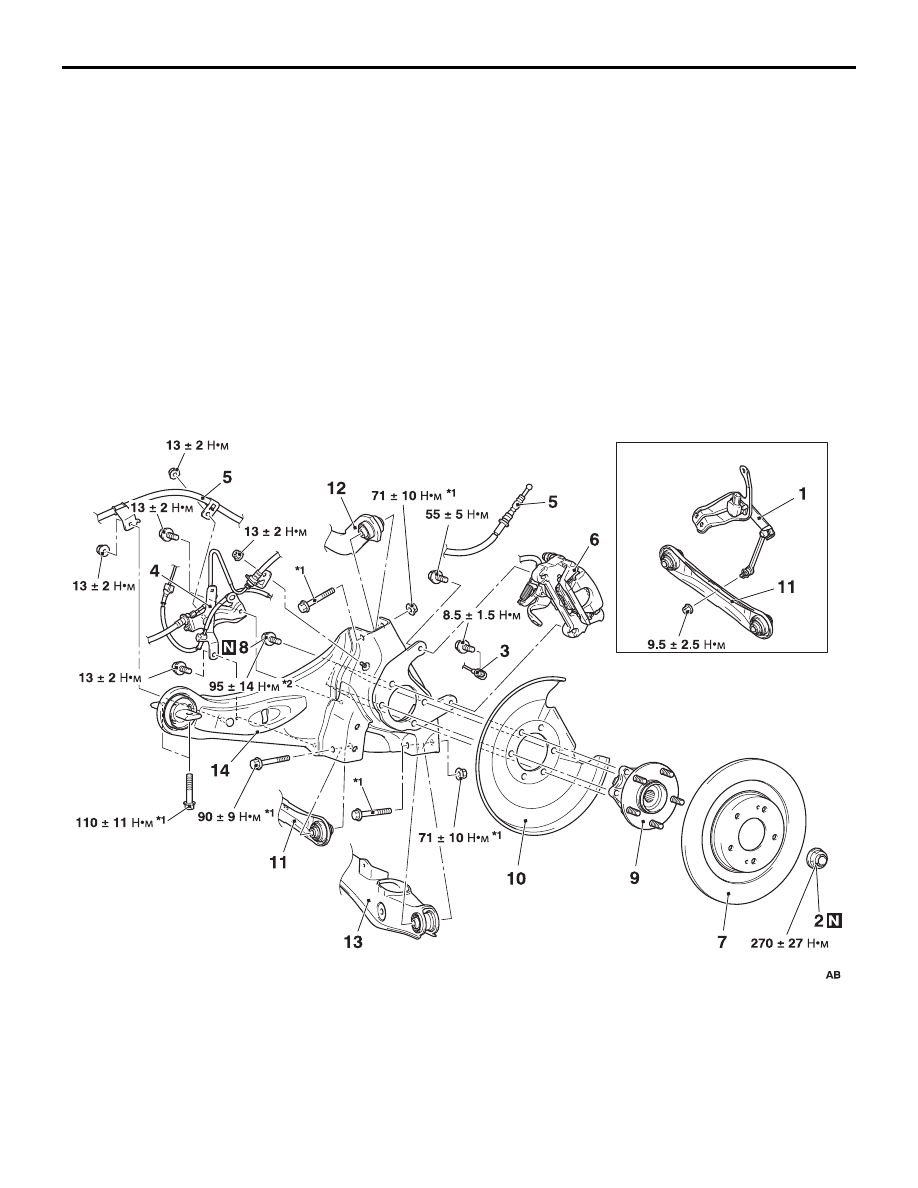

Последовательность демонтажа

1.

Соединение датчика высоты задней
части кузова с управляющей штангой
<Автомобили с газоразрядными
фарами>

2.

Датчик скорости заднего колеса (см.
ГЛАВУ 35B

− Датчик скорости колеса

или ГЛАВУ 35C

− Датчик скорости

колеса .)

3.

Кольцевая прокладка

4.

Жгут проводов датчика скорости
заднего колеса/Шланг заднего
тормозного механизма/Кронштейн
шланга заднего тормозного
механизма

<<A>>

>>A<< 5. Соединение тросов стояночного

тормоза (со стороны суппорта задних
тормозных механизмов)

<<B>>

6.

Суппорт тормозного механизма
заднего колеса в сборе

7.

Диск тормозного механизма заднего
колеса

8.

Болт крепления ступицы заднего
колеса

<<C>>

9.

Ступица заднего колеса в сборе

10. Щит тормозного механизма
11. Соединение управляющей штанги
12. Соединение верхнего рычага

<<D>>

13. Соединение нижнего рычага подвески
14. Продольный рычаг в сборе

Последовательность демонтажа

ACB05588

Последовательность демонтажа

1.

Соединение датчика высоты задней
части кузова с управляющей штангой
<Автомобили с газоразрядными
фарами>

<<A>>

>>B<<

2.

Гайка вала привода заднего колеса

3.

Датчик скорости заднего колеса (см.
ГЛАВУ 35B

− Датчик скорости колеса

или ГЛАВУ 35C

− Датчик скорости

колеса .)

4.

Жгут проводов датчика скорости
заднего колеса/Шланг заднего
тормозного механизма/Кронштейн
шланга заднего тормозного
механизма

<<B>>

>>A<<

5.

Соединение тросов стояночного
тормоза (со стороны суппорта задних
тормозных механизмов)

Последовательность демонтажа

ПРОДОЛЬНЫЙ РЫЧАГ

ЗАДНЯЯ ПОДВЕСКА

34

-10

ОПЕРАЦИИ ПО СНЯТИЮ ДЕТАЛЕЙ

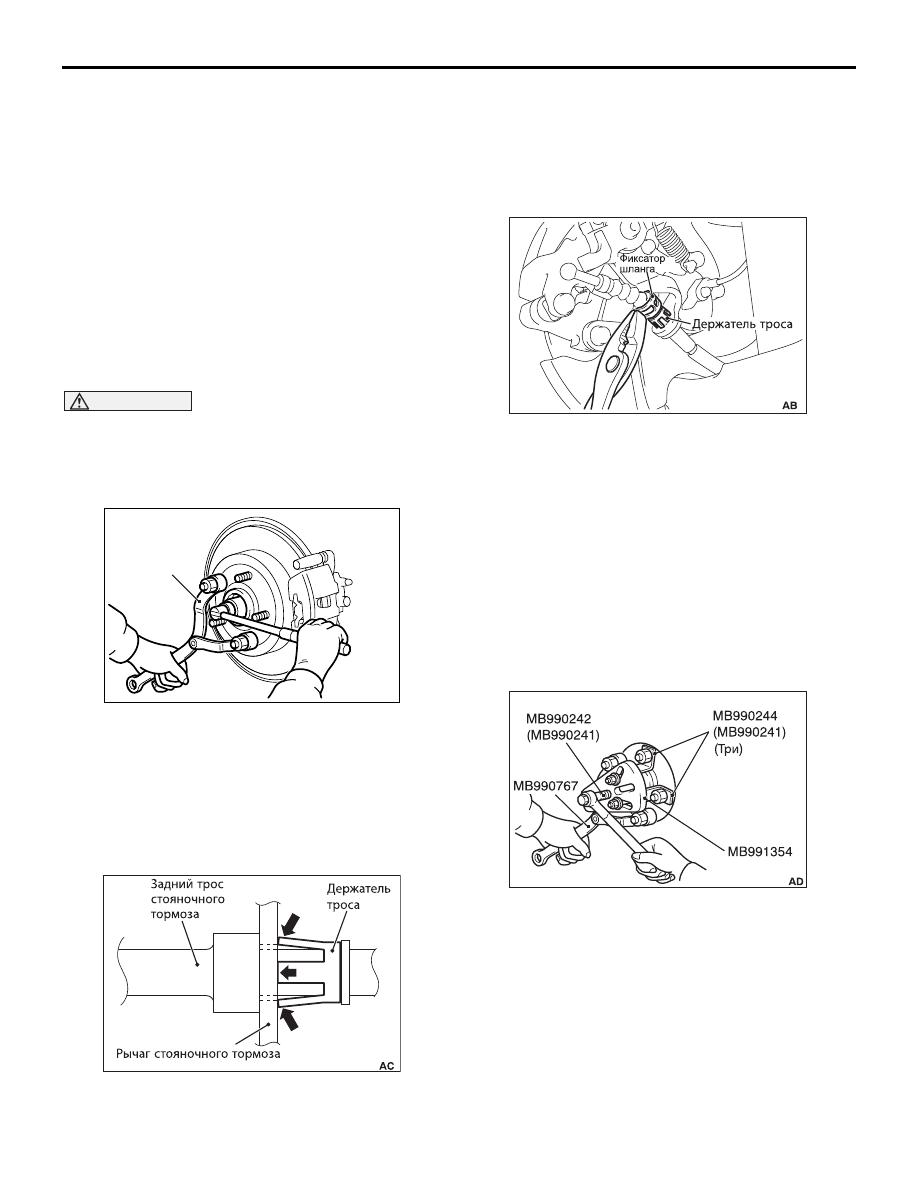

<<A>> ОТВОРАЧИВАНИЕ ГАЙКИ ВАЛА
ПРИВОДА

ВНИМАНИЕ

Полностью затягивать гайки валов привода
следует при вывешенных колесах, чтобы на
ступицы задних колес не действовала
вертикальная нагрузка. В противном случае
колесные подшипники будут повреждены.

Используйте специальный инструмент – вилку для
стопорения ступицы (MB990767) – для фиксации
ступицы и отверните гайку вала привода.

<<B>> СНЯТИЕ СОЕДИНЕНИЯ ЗАДНЕГО
ТРОСА ПРИВОДА СТОЯНОЧНОГО
ТОРМОЗА (СО СТОРОНЫ СУППОРТА
ЗАДНИХ ТОРМОЗНЫХ МЕХАНИЗМОВ)

Сожмите лапки на фиксаторе троса, чтобы протянуть
задний трос привода стояночного тормоза через
отверстие в рычаге привода стояночного тормоза
суппорта заднего тормозного механизма.

ПРИМЕЧАНИЕ:

.

• При этом будьте осторожны, чтобы не повредить

лапку на фиксаторе троса.

•

Например: Установите хомут 12,8 мм (MB248923) на
задний трос привода стояночного тормоза. Затем
надвиньте хомут на фиксатор троса, чтобы защитить
лапки.

<<C>> СНЯТИЕ СУППОРТА В СБОРЕ

1. Снимите суппорт в сборе с тормозным шлангом.
2. Надежно закрепите снятый суппорт с помощью

проволоки или другого предмета в таком
положении, где он не будет мешать снятию и
установке ступицы заднего колеса.

<<D>> СНЯТИЕ СТУПИЦЫ ЗАДНЕГО
КОЛЕСА В СБОРЕ

1. Если ступица заднего колеса заклинила на вале

привода заднего колеса, то следует
воспользоваться перечисленным ниже
специальным инструментом, чтобы сдвинуть
ступицу с вала и затем снять ее.

• Винт съемника (MB990242)

• Скоба съемника (MB990244)

• Основание съемника (MB991354)

• Вилка для стопорения шестерни (MB990767)

<<C>>

6.

Суппорт тормозного механизма
заднего колеса в сборе

7.

Диск тормозного механизма заднего
колеса

8.

Болт крепления ступицы заднего
колеса

<<D>>

9.

Ступица заднего колеса в сборе

10. Щит тормозного механизма
11. Соединение управляющей штанги
12. Соединение верхнего рычага

<<Е>>

13. Соединение нижнего рычага

подвески

14. Продольный рычаг в сборе

Последовательность демонтажа

AC205988

MB990767

AC

ACB06000

ACC00342

AC708477

ПРОДОЛЬНЫЙ РЫЧАГ

ЗАДНЯЯ ПОДВЕСКА

34

-11

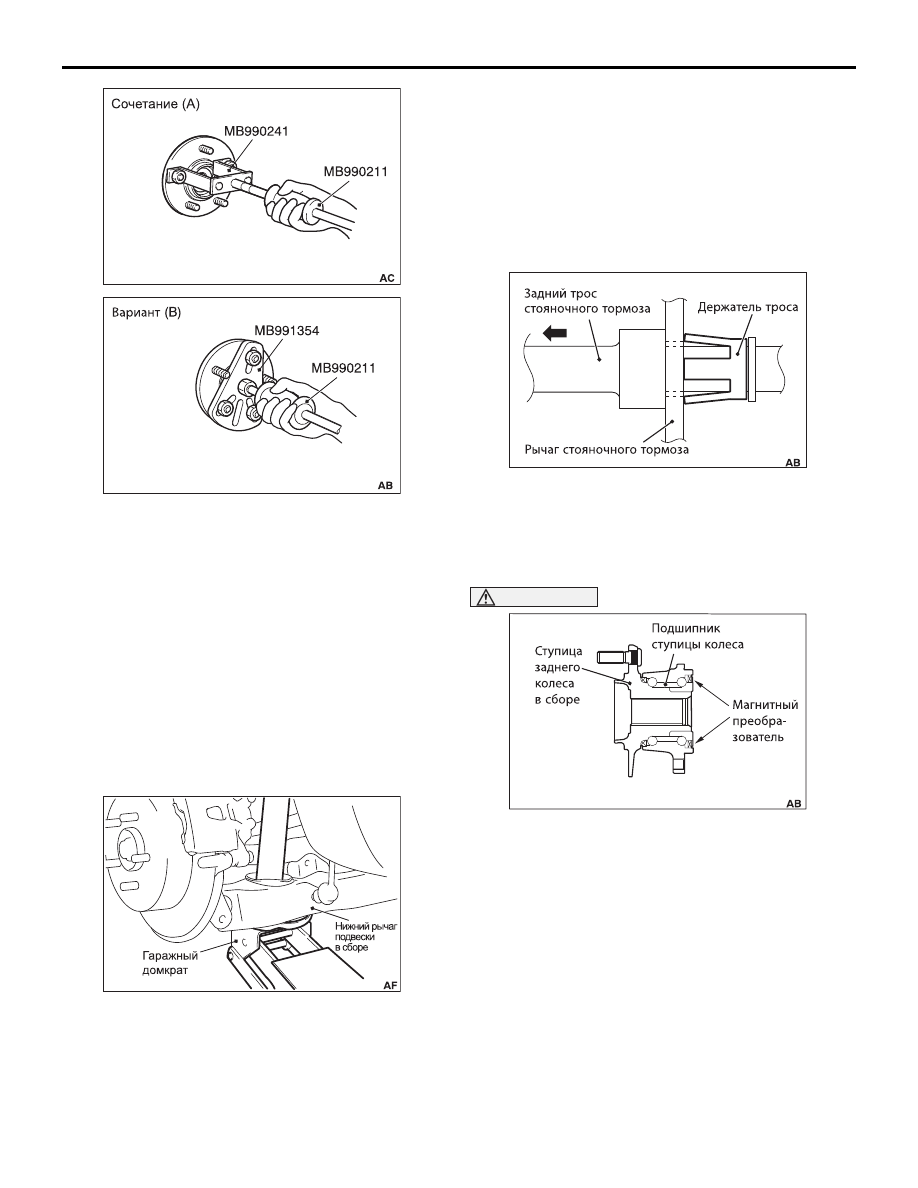

2. Если ступица заднего колеса заклинила на

продольном рычаге, то следует воспользоваться
перечисленным ниже специальным
инструментом, чтобы снять ступицу заднего
колеса.

Сочетание (А)

• Инерционный ударный инструмент (MB990211)

• Съемник приводного вала заднего колеса

(MB990241)

Сочетание (B)

• Инерционный ударный инструмент (MB990211)

• Основание съемника (MB991354)

<<E>> ОТСОЕДИНЕНИЕ НИЖНЕГО
РЫЧАГА ПОДВЕСКИ

При подъеме нижнего рычага гаражным домкратом
следует вывернуть крепежные болты.

ОСОБЕННОСТИ ОПЕРАЦИЙ



ПО УСТАНОВКЕ КОМПОНЕНТОВ
>>A<< УСТАНОВКА СОЕДИНЕНИЯ
ЗАДНЕГО ТРОСА ПРИВОДА СТОЯНОЧНОГО



ТОРМОЗА (СО СТОРОНЫ СУППОРТА
ЗАДНИХ ТОРМОЗНЫХ МЕХАНИЗМОВ)

1. Пропустите задний трос привода стояночного

тормоза сквозь отверстие в рычаге привода
стояночного тормоза к фиксатору троса.

2. Потяните задний трос привода стояночного

тормоза в обратном направлении, чтобы надежно
закрепить его в фиксаторе троса.

>>B<< ЗАВОРАЧИВАНИЕ ГАЙКИ ВАЛА
ПРИВОДА

ВНИМАНИЕ

″

Магнитный кодировщик определителя скорости
вращения колеса легко притягивает к себе
металлические частицы, поскольку он
намагничен. Убедитесь, что на магнитном
кодировщике отсутствуют металлические
частицы. Убедитесь в полном отсутствии
повреждений, прежде чем вновь собрать его.

• Во избежание повреждения при установке

вала привода убедитесь, что он не касается
магнитного кодировщика (объединен с
внутренним масляным уплотнением).

• Полностью затягивать гайки валов привода

следует при вывешенных колесах, чтобы на
ступицы задних колес не действовала
вертикальная нагрузка. В противном случае
колесные подшипники будут повреждены.

AC701415

AC706385

AC608511

ACB06000

AC602676

ПРОДОЛЬНЫЙ РЫЧАГ

ЗАДНЯЯ ПОДВЕСКА

34

-12

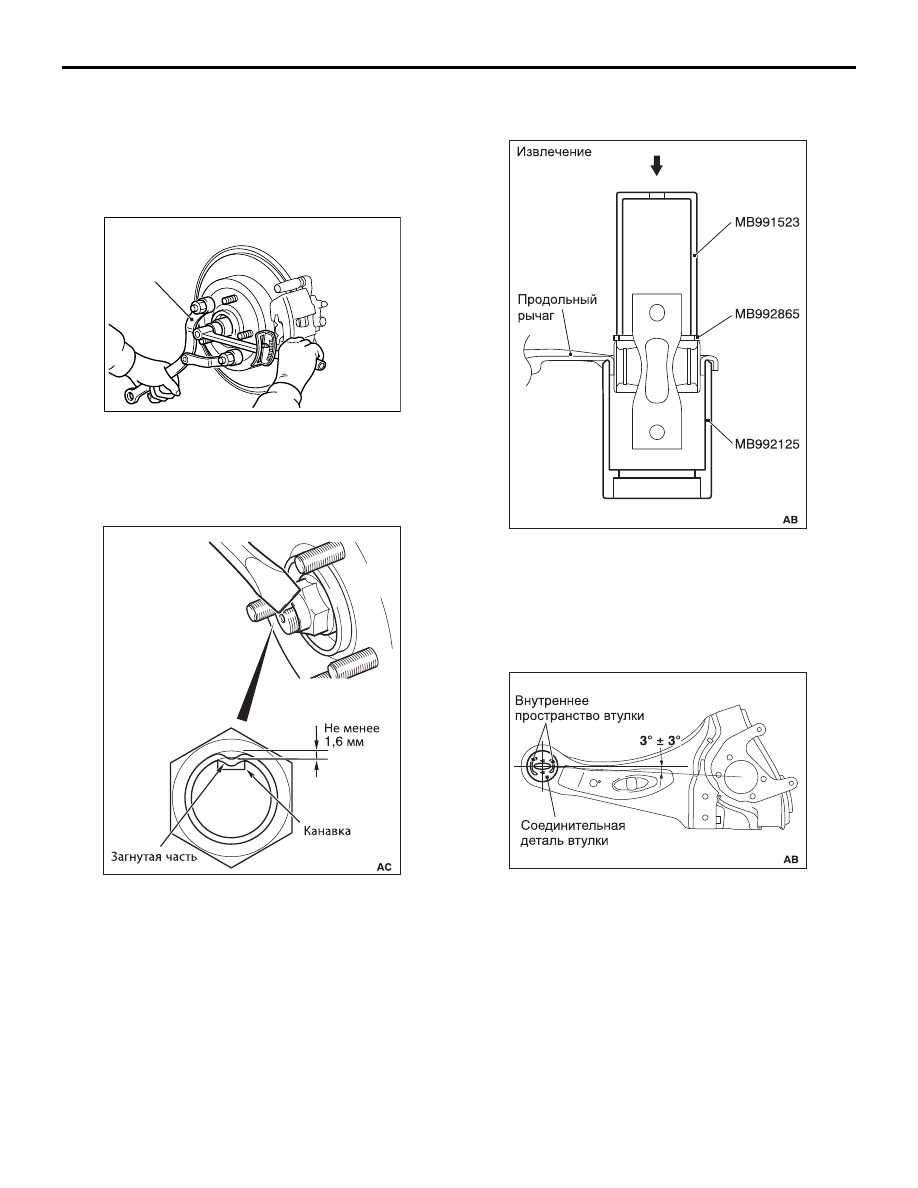

1. Проверьте, нет ли повреждений или следов

коррозии на поверхности для установки ступицы.
При использовании растворителя для удаления
следов коррозии следует обезжирить эту
поверхность.

2. Проверьте, плавно ли заворачивается рукой новая

гайка вала привода. Затем затяните ее до упора.

3. Затем затяните гайку вала привода с помощью

вилки для стопорения шестерни (MB990767).

Момент затяжки: 160

± 16 Н⋅м

4. После затяжки указанным моментом проверьте,

что эта гайка надежно посажена на место.

5. Используйте зубило и молоток, чтобы выполнить

углубление для фиксации положения гайки.
Размер такого углубления по его центру указан на
рисунке.

6. В завершение проверьте, нет ли трещины на

месте углубления.

ПРОВЕРКА

M1341002300353

• Проверьте состояние втулок на наличие износа

или разрушения.

• Проверьте состояние продольного рычага на

наличие погнутости или повреждений.

ЗАМЕНА ВТУЛКИ ПРОДОЛЬНОГО
РЫЧАГА

M1341011300685

1. Чтобы демонтировать втулку продольного рычага,

воспользуйтесь перечисленным ниже
специальным инструментом:

• Инструмент для демонтажа и установки втулки

(MB992123)

• Основание промежуточного кольца (MB992865)

• Основание втулки рычага (MB992125)

2. Определите направление установки и положение

втулки при запрессовке в продольный рычаг
подвески.
(1) Установите втулку так, чтобы выступающая

сторона внутренней трубки втулки была
направлена в сторону кузова.

(2) Расположите горизонтально втулку

продольного рычага по отношению к детали,
присоединенной к кузову, и установите
внутреннее пространство втулки, как показано
на рисунке.
