НАРУЖНЫЕ ЭЛЕМЕНТЫ КУЗОВА -

Аэродинамические детали

51-5

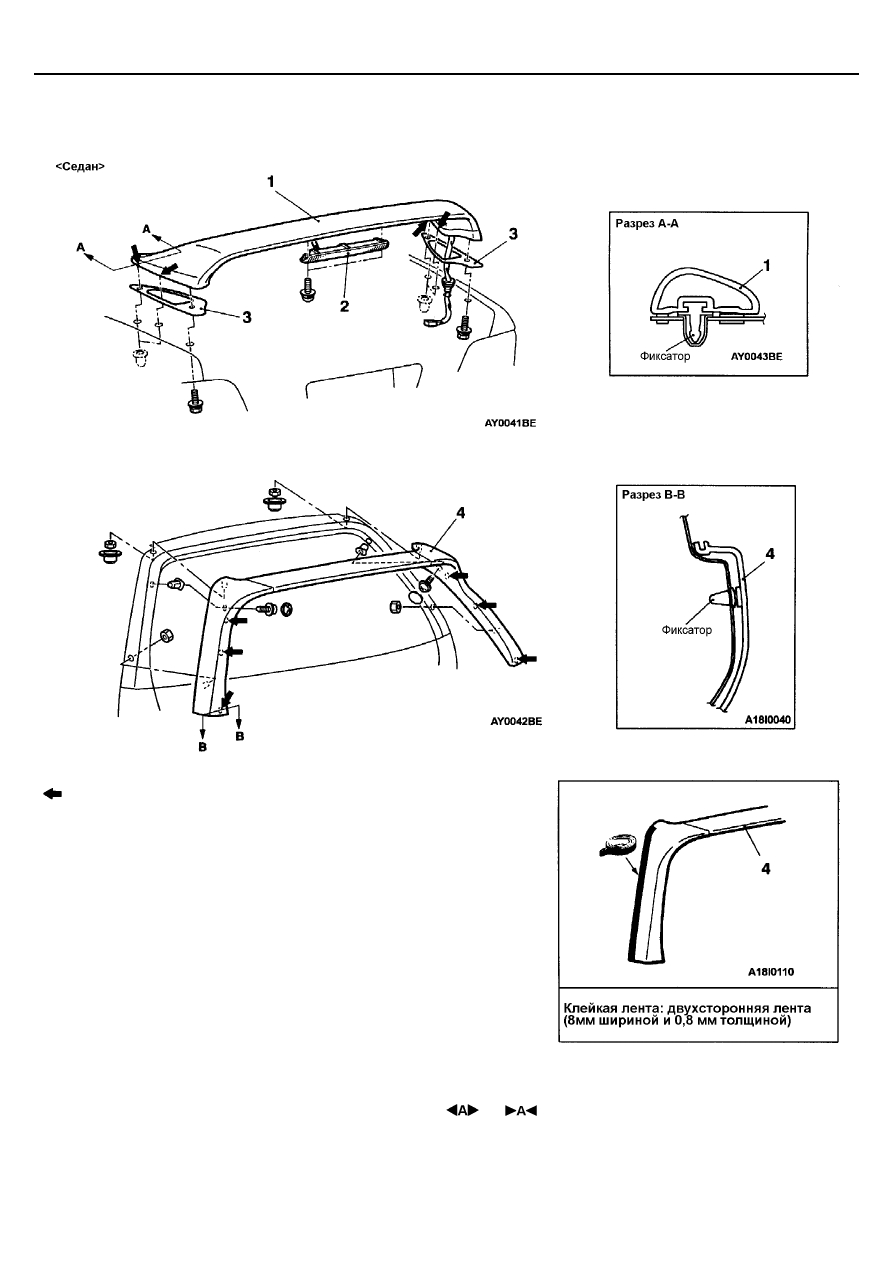

ОБТЕКАТЕЛИ

СНЯТИЕ И УСТАНОВКА

ПРИМЕЧАНИЕ

:Положение фиксаторов

Последовательность снятия деталей
1. Задний спойлер в сборе
2. Верхний фонарь стоп-сигнала в сборе

(см. главу 54А)

3. Уплотнитель
•  Внутренняя отделка задней двери <фургон>

4. Дефлектор задней двери в сборе

<Универсал>

НАРУЖНЫЕ ЭЛЕМЕНТЫ КУЗОВА -

Аэродинамические детали

51-6

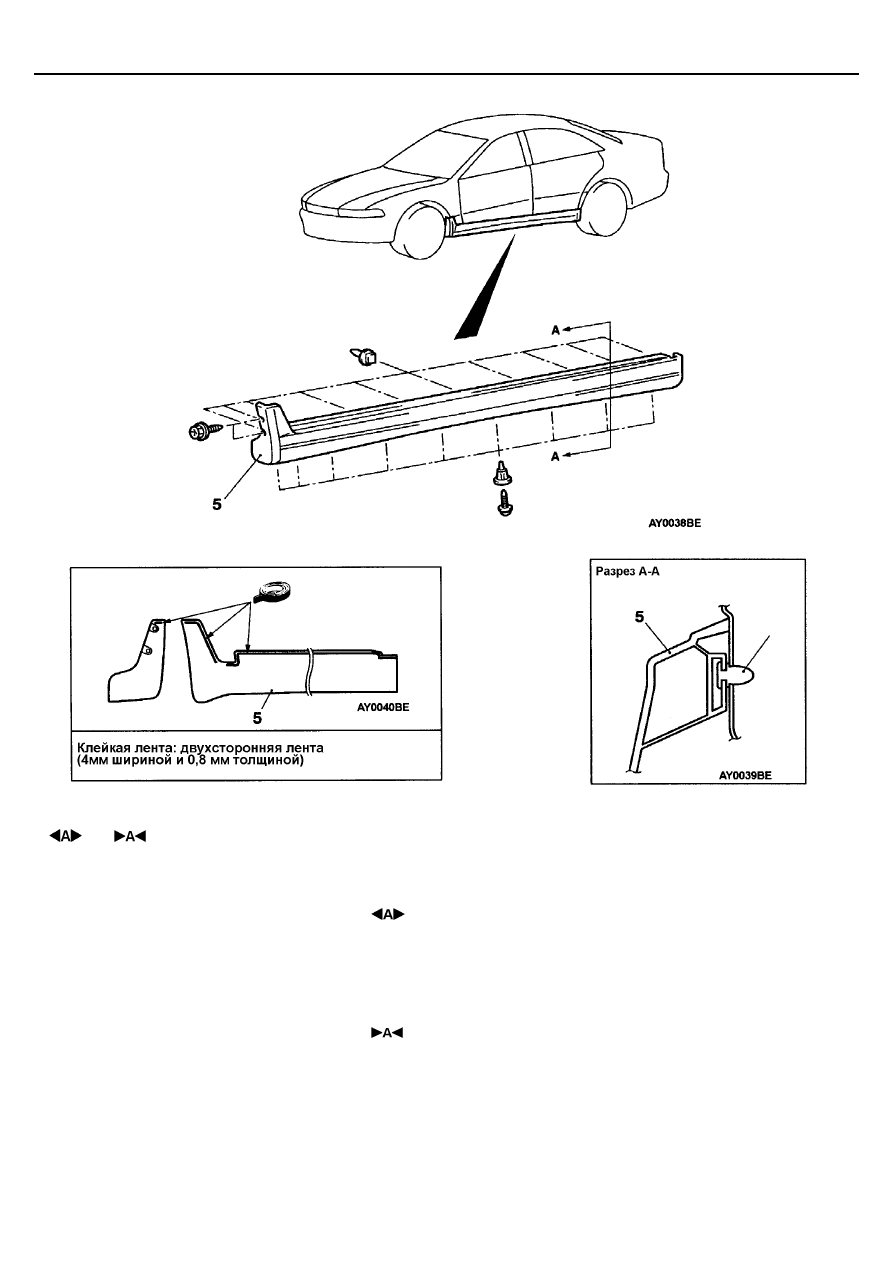

Последовательность снятия деталей
5. Накладка порога

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 УДАЛЕНИЕ ДЕФЛЕКТОРА ЗАДНЕЙ ДВЕРИ В СБОРЕ

И НАКЛАДКИ ПОРОГА

Для удаления этих деталей используются такие же процедуры, что и для
удаления молдингов (см. Руководство по ремонту GALANT ’97, глава 51
Молдинги).

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА ДЕФЛЕКТОРА ЗАДНЕЙ ДВЕРИ В СБОРЕ

И НАКЛАДКИ ПОРОГА

Для установки этих деталей используются такие же процедуры, что и для
установки молдингов (см. Руководство по ремонту GALANT ’97, глава 51
Молдинги).

НАРУЖНЫЕ ЭЛЕМЕНТЫ КУЗОВА -

Маркировка

51-7

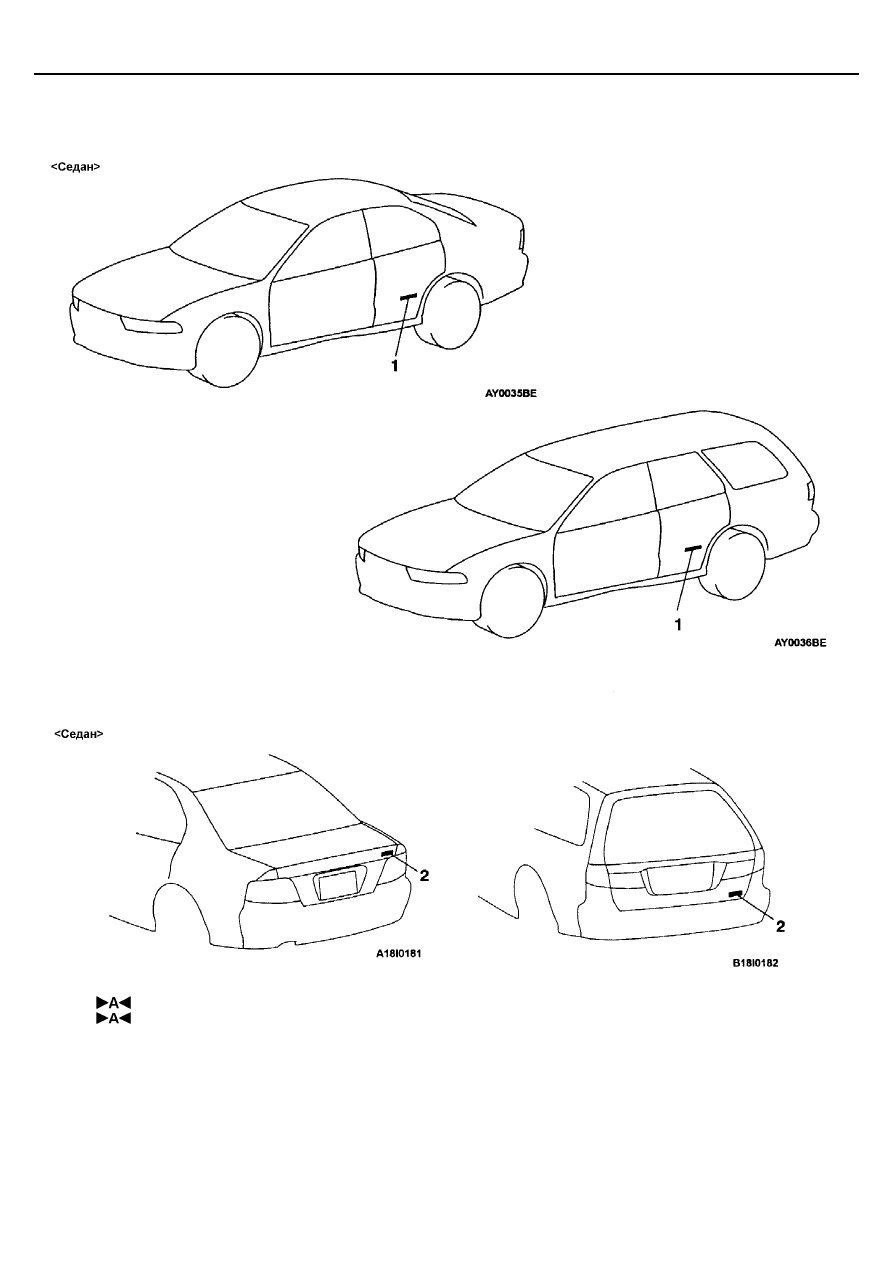

ЭМБЛЕМЫ

СНЯТИЕ И УСТАНОВКА

1. Боковая наклейка
2. Эмблема исполнения автомобиля

<Универсал>

<Универсал>

НАРУЖНЫЕ ЭЛЕМЕНТЫ КУЗОВА -

Маркировка

51-8

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

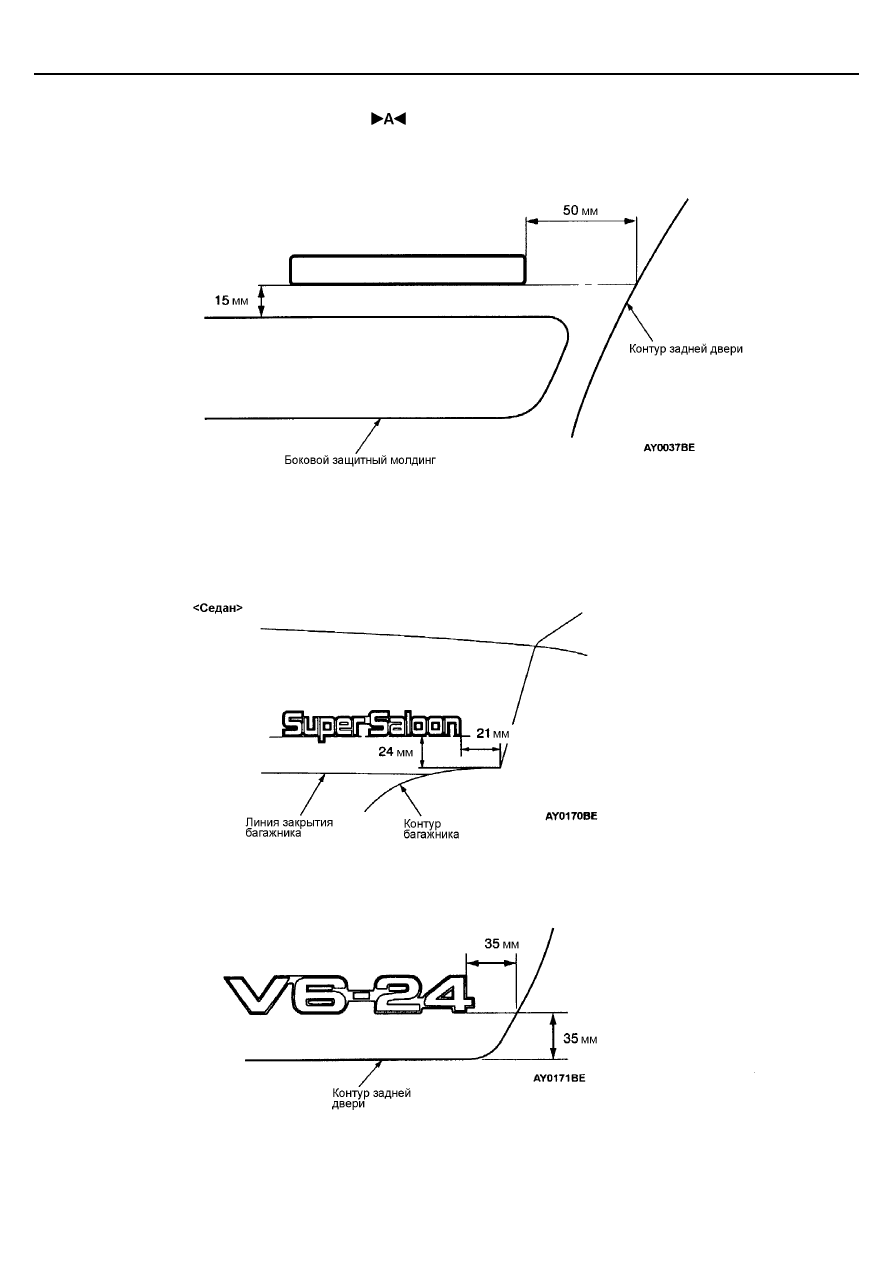

 УСТАНОВКА ЭМБЛЕМ

1. РАСПОЛОЖЕНИЕ ЭМБЛЕМ

(1)  Боковая наклейка

ПРИМЕЧАНИЕ
На рисунке показано расположение для левой стороны.
Правая сторона симметрична.

(2) Эмблема исполнения автомобиля

<Универсал>
