Mitsubishi Galant (1997 год). Руководство - часть 340

НАРУЖНЫЕ ЭЛЕМЕНТЫ КУЗОВА -

Эмблемы

51-20

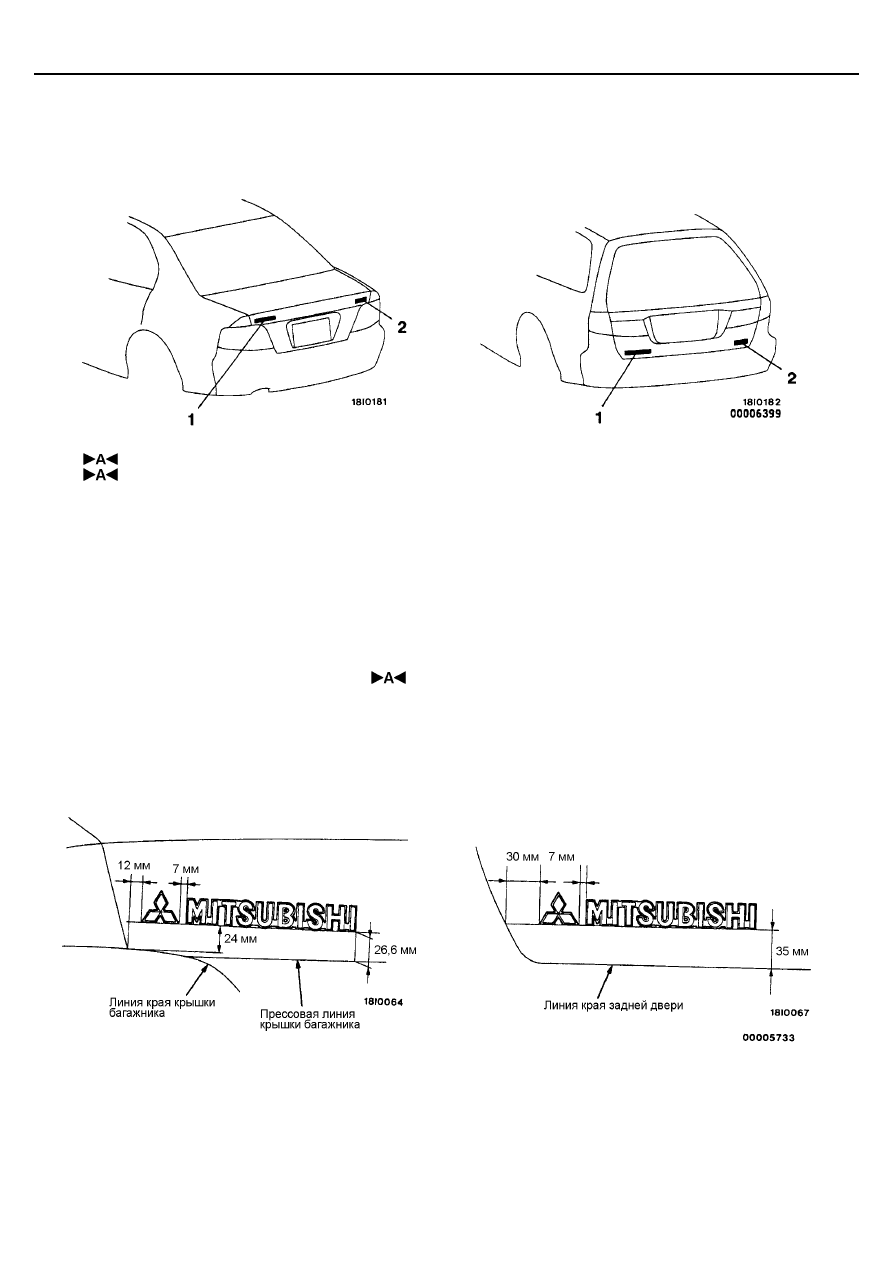

ЭМБЛЕМЫ

СНЯТИЕ И УСТАНОВКА

<Седан>

<Универсал>

1. Эмблема “Mitsubishi”
2. Эмблема класса автомобиля

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА ЭМБЛЕМ

1. ПОЛОЖЕНИЕ УСТАНОВКИ
Эмблема “MITSUBISHI”

<Седан>

<Универсал>

НАРУЖНЫЕ ЭЛЕМЕНТЫ КУЗОВА -

Эмблемы

51-21

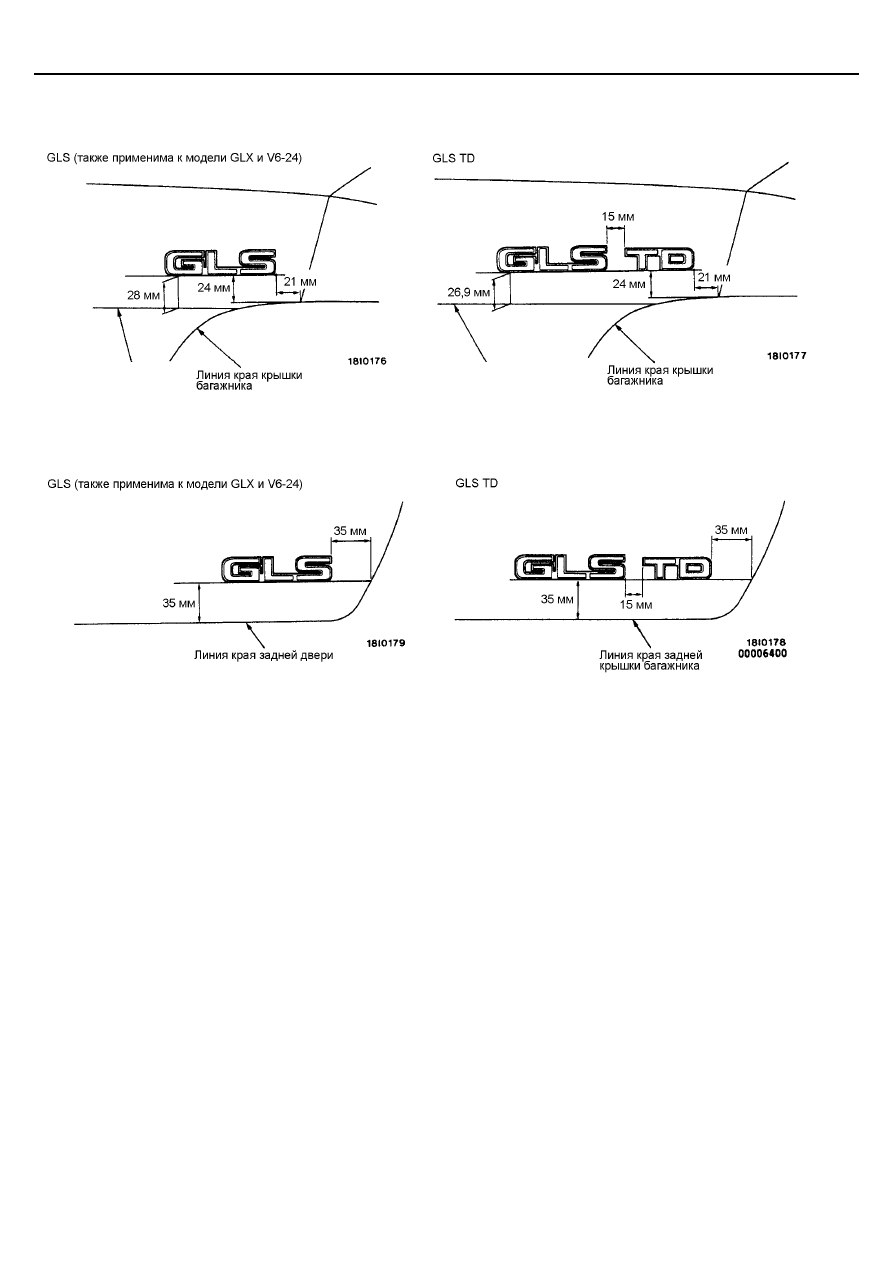

Эмблема класса автомобиля
<Седан>

<Универсал>

2. ПРОЦЕДУРА УСТАНОВКИ

(1) Очистите поверхности крепления эмблем на кузове неэтилированным

бензином.

(2) Отделите полоску бумаги с обратной стороны эмблем, и затем

наклейте эмблемы на кузов автомобиля, чтобы они правильно встали
на место.
Внимание:
Установка эмблем производится при температуре 20 - 38°°°°С, при

отсутствии запыленности воздуха.
Если окружающая температура ниже 20°°°°С, эмблемы и места

наклейки эмблем на кузове должны быть нагреты до 20 - 38°°°°С

Линия перегиба
крышки багажника

Линия перегиба
крышки багажника

НАРУЖНЫЕ ЭЛЕМЕНТЫ КУЗОВА -

Боковое зеркало заднего вида

51-22

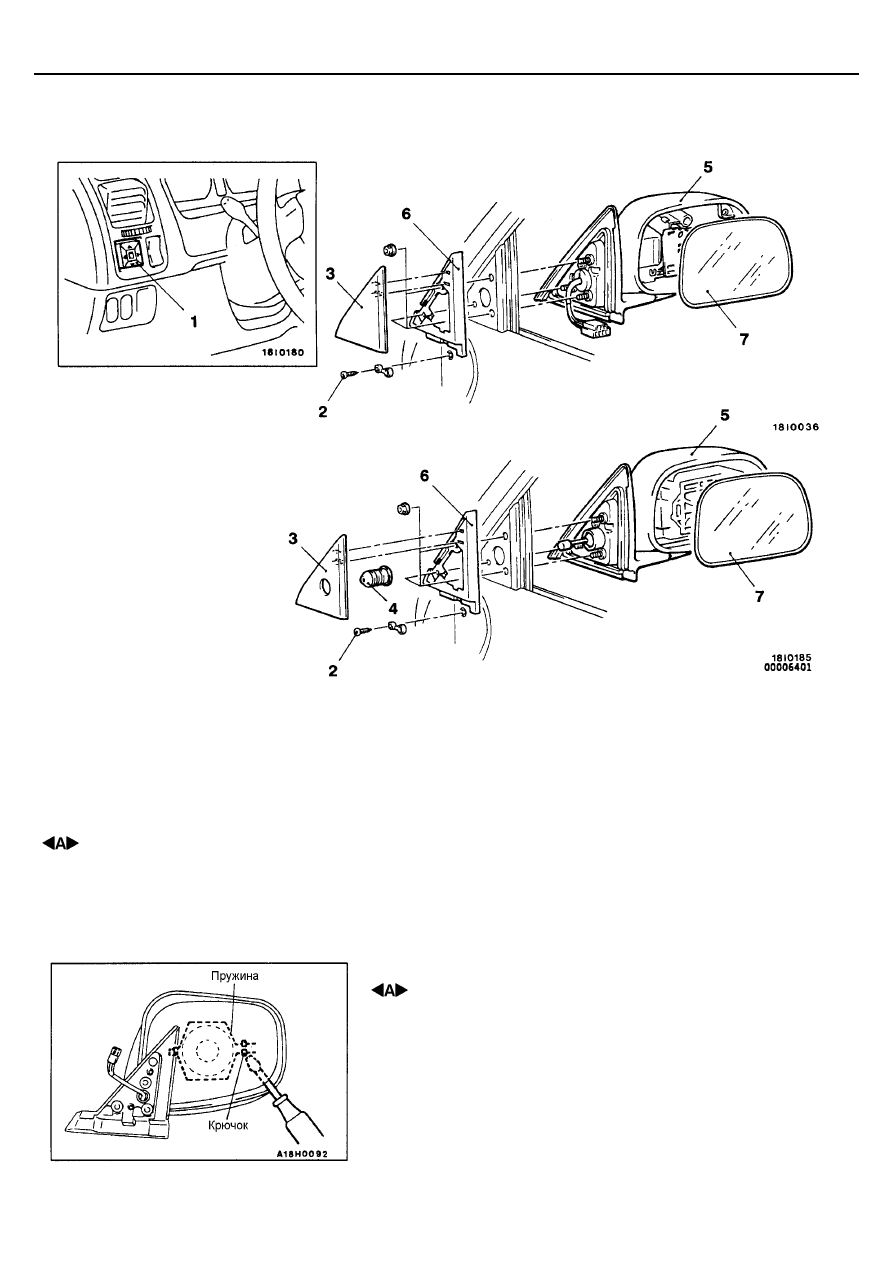

БОКОВОЕ ЗЕРКАЛО ЗАДНЕГО ВИДА

СНЯТИЕ И УСТАНОВКА

1. Переключатель управления

боковыми зеркалами заднего вида

Последовательность снятия
боковых зеркал заднего вида
2. Винт крепления облицовки двери
3. Внутренняя заглушка двери
4. Защитный чехол
5. Боковое зеркало заднего вида
6. Корпус заглушки двери
7. Зеркало

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 СНЯТИЕ ЗЕРКАЛА

Поверните зеркало вверх, оберните плоскую отвертку защитной лентой, и
с ее помощью освободите пружину из-под крючка и снимите зеркало.

НАРУЖНЫЕ ЭЛЕМЕНТЫ КУЗОВА -

Боковое зеркало заднего вида

51-23

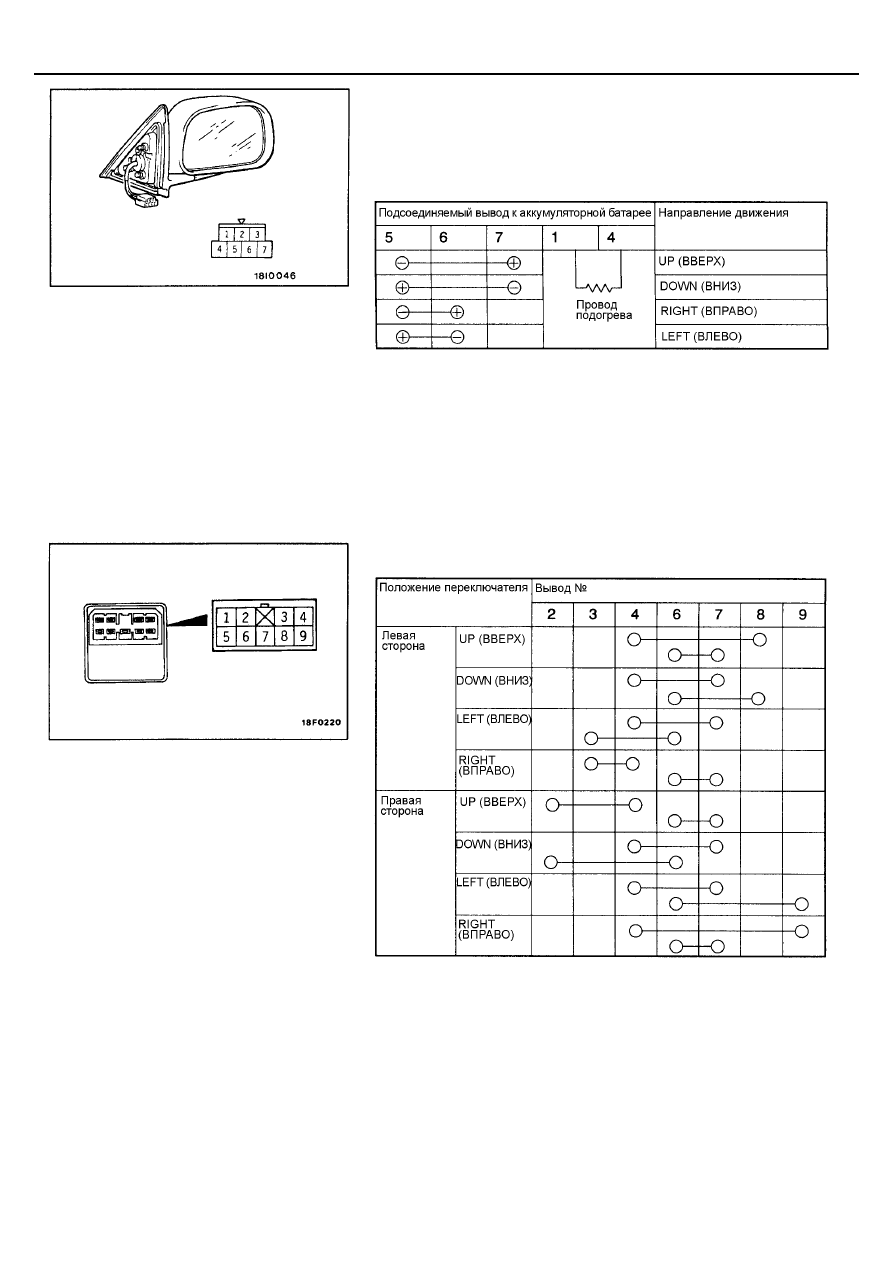

ПРОВЕРКА

ПРОВЕРКА ПЕРЕКЛЮЧАТЕЛЯ ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ БОКОВЫМИ ЗЕРКАЛАМИ ЗАДНЕГО ВИДА

1.

Убедитесь, что зеркало перемещается как описано в таблице когда
каждый вывод подсоединен к аккумуляторной батарее.

2.  Проверьте отсутствие обрыва цепи между выводами 1 и 4.

ПРОВЕРКА ПЕРЕКЛЮЧАТЕЛЯ УПРАВЛЕНИЯ БОКОВЫМИ
ЗЕРКАЛАМИ ЗАДНЕГО ВИДА

ПРОВЕРКА ПЕРЕКЛЮЧАТЕЛЯ И РЕЛЕ
ПОДОГРЕВА БОКОВЫХ ЗЕРКАЛ ЗАДНЕГО
ВИДА

Подогрев боковых зеркал заднего вида работает совместно с обогревом
заднего стекла.
Переключатель и реле также используются для обогрева заднего стекла,
поэтому последовательность процедуры проверки см. в Главе 54.
