Mitsubishi Galant (1997 год). Руководство - часть 326

КУЗОВ

 - Двери

42-41

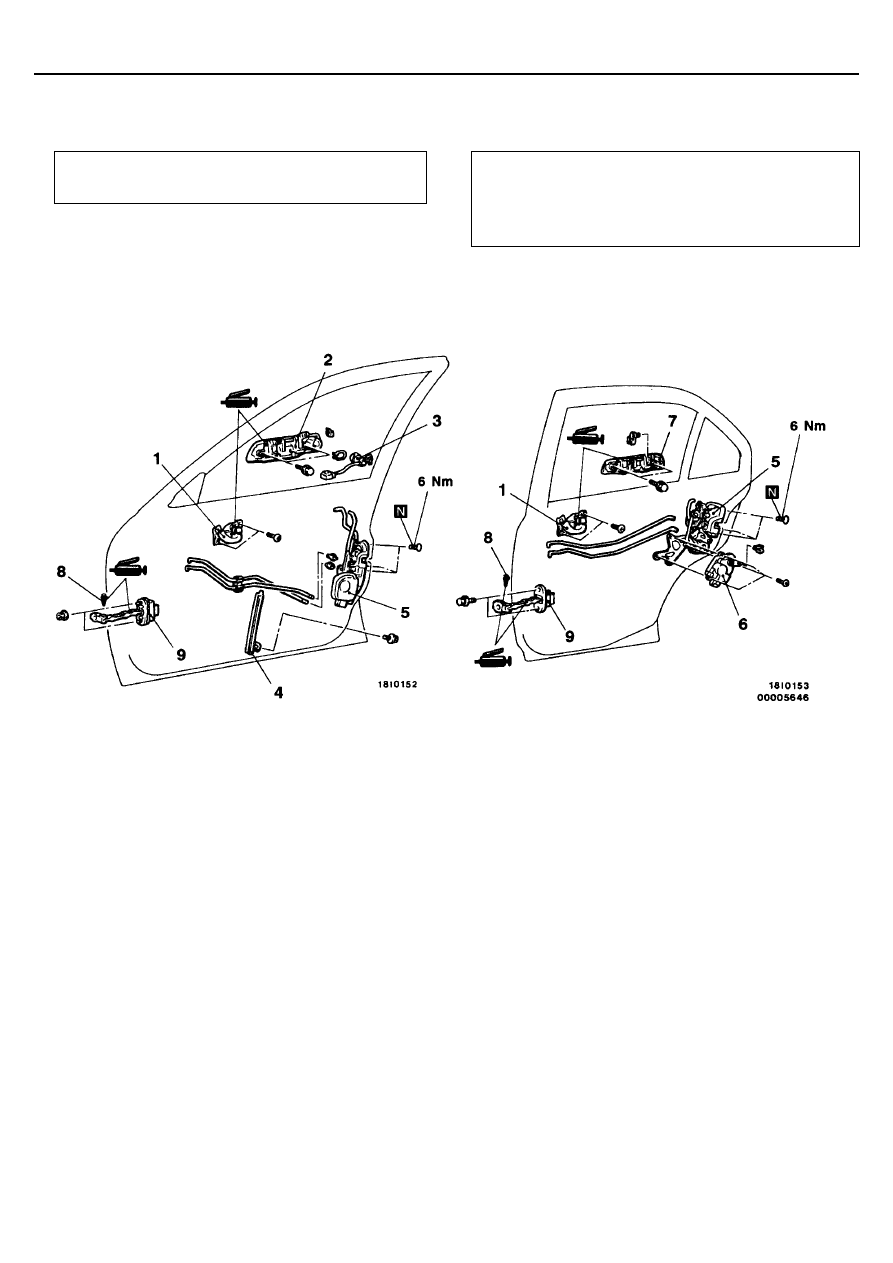

ЗАМОК И РУЧКА ДВЕРИ

СНЯТИЕ И УСТАНОВКА

Предварительная операция
•

Снятие обивки двери (См. стр. 42-33).

Заключительные операции
•

Проверка хода внутренней ручки двери
(См. стр. 42-30).

•

Проверка хода наружной ручки двери (См. стр. 42-30).

•

Установка обивки двери (См. стр. 42-33).

Передняя дверь

Задняя дверь

Последовательность снятия ручки пе-
редней двери и замка в сборе
1. Внутренняя ручка двери
•   Водонепроницаемая пленка

(См. стр. 42-33).

2. Наружная ручка двери
3. Личинка замка двери
4. Нижняя направляющая задняя
5. Замок двери в сборе

Последовательность снятия ручки зад-
ней двери и замка двери в сборе
1. Внутренняя ручка двери
•   Водонепроницаемая пленка

(См. стр. 42-33).

•  Центральная направляющая двери

(См. стр. 42-36).

5. Замок двери в сборе
6. Привод замка двери
7. Наружная ручка двери

Последовательность снятия ограничителя
двери
1. Внутренняя ручка двери
•   Водонепроницаемая пленка

(См. стр. 42-33).

8. Разрезной штифт
9. Ограничитель открывания двери

КУЗОВ

 - Двери

42-42

ПРОВЕРКА

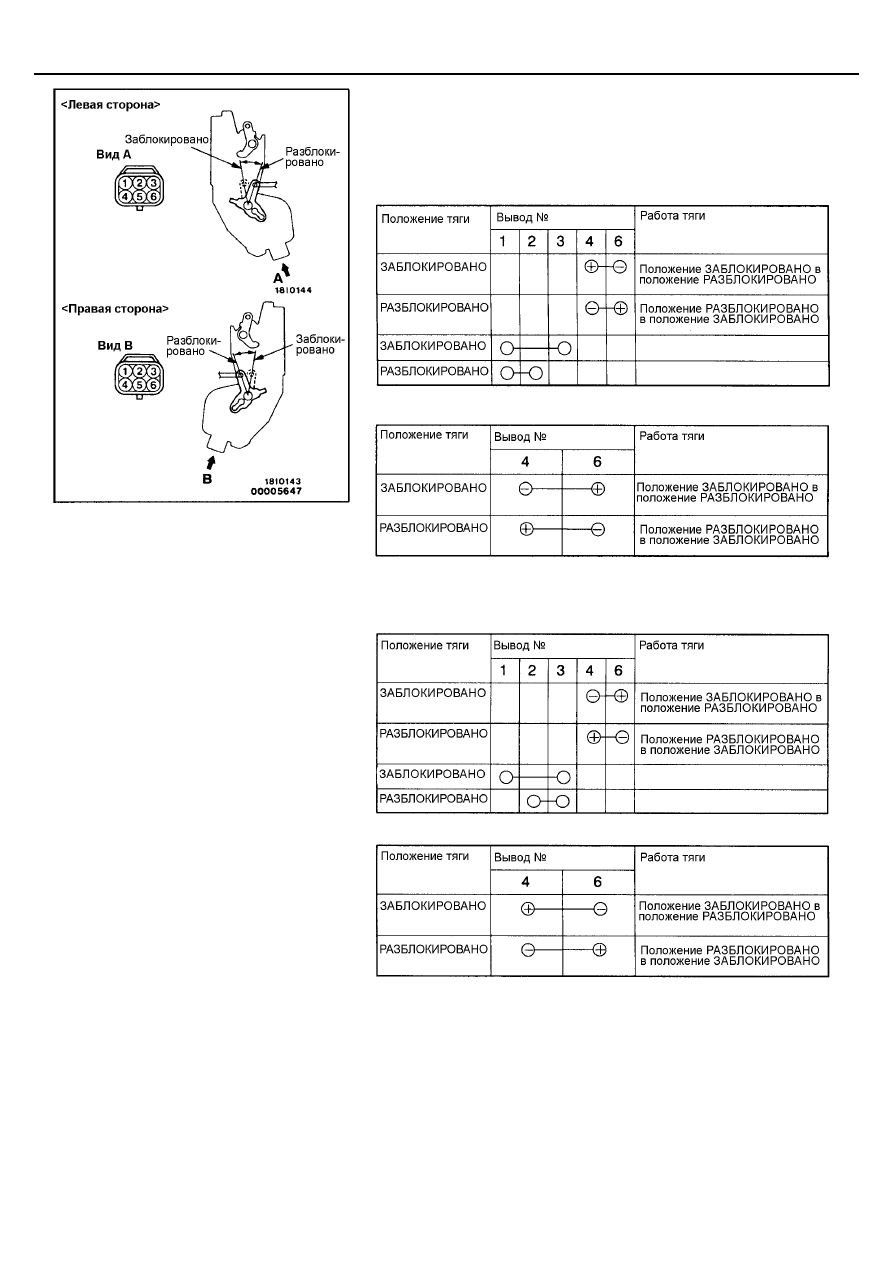

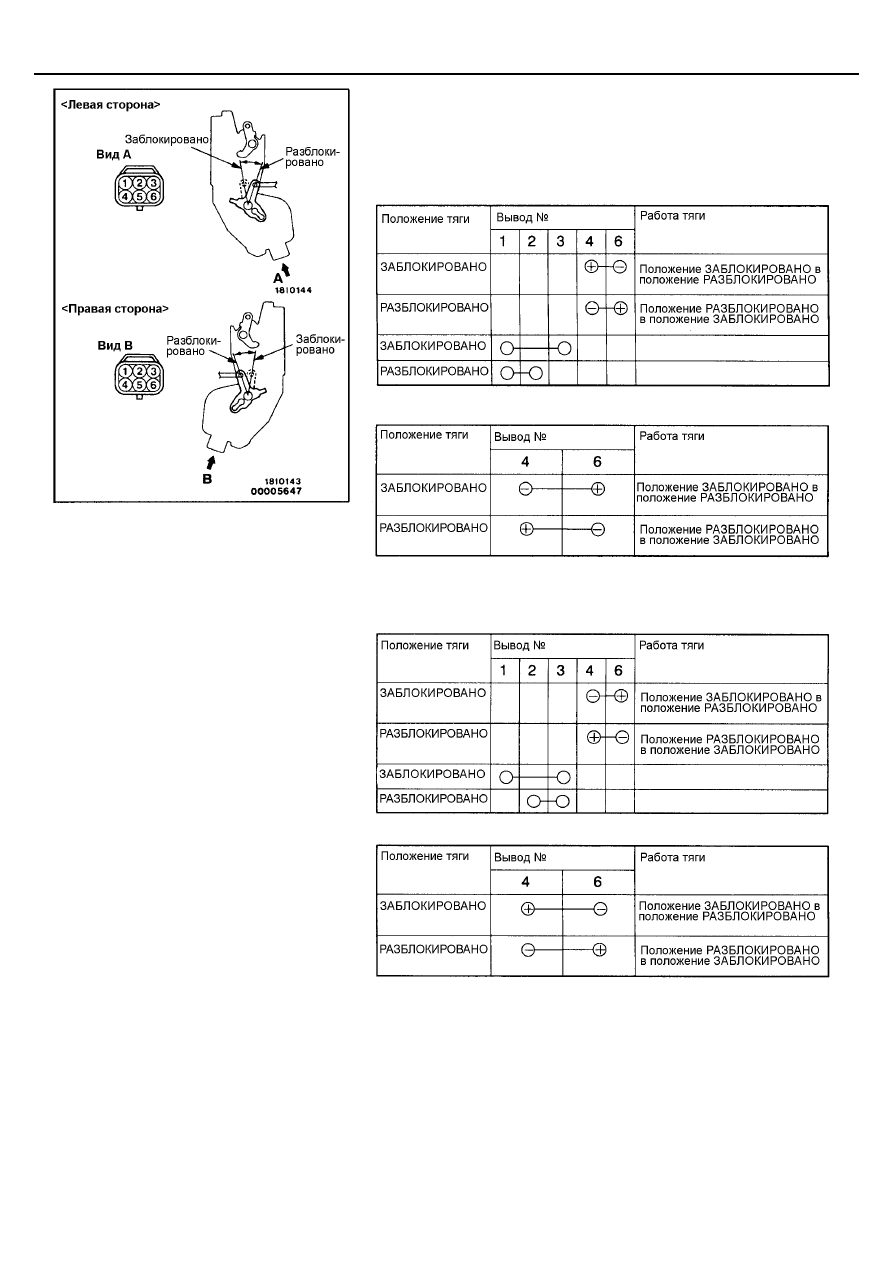

ПРОВЕРКА ПРИВОДА ЗАМКА ПЕРЕДНЕЙ ДВЕРИ
Автомобили с левосторонним расположением органов
управления
<Со стороны водителя>

<Со стороны пассажира>

Автомобили с правосторонним расположением органов
управления
<Со стороны водителя>

<Со стороны пассажира>

КУЗОВ

 - Двери

42-43

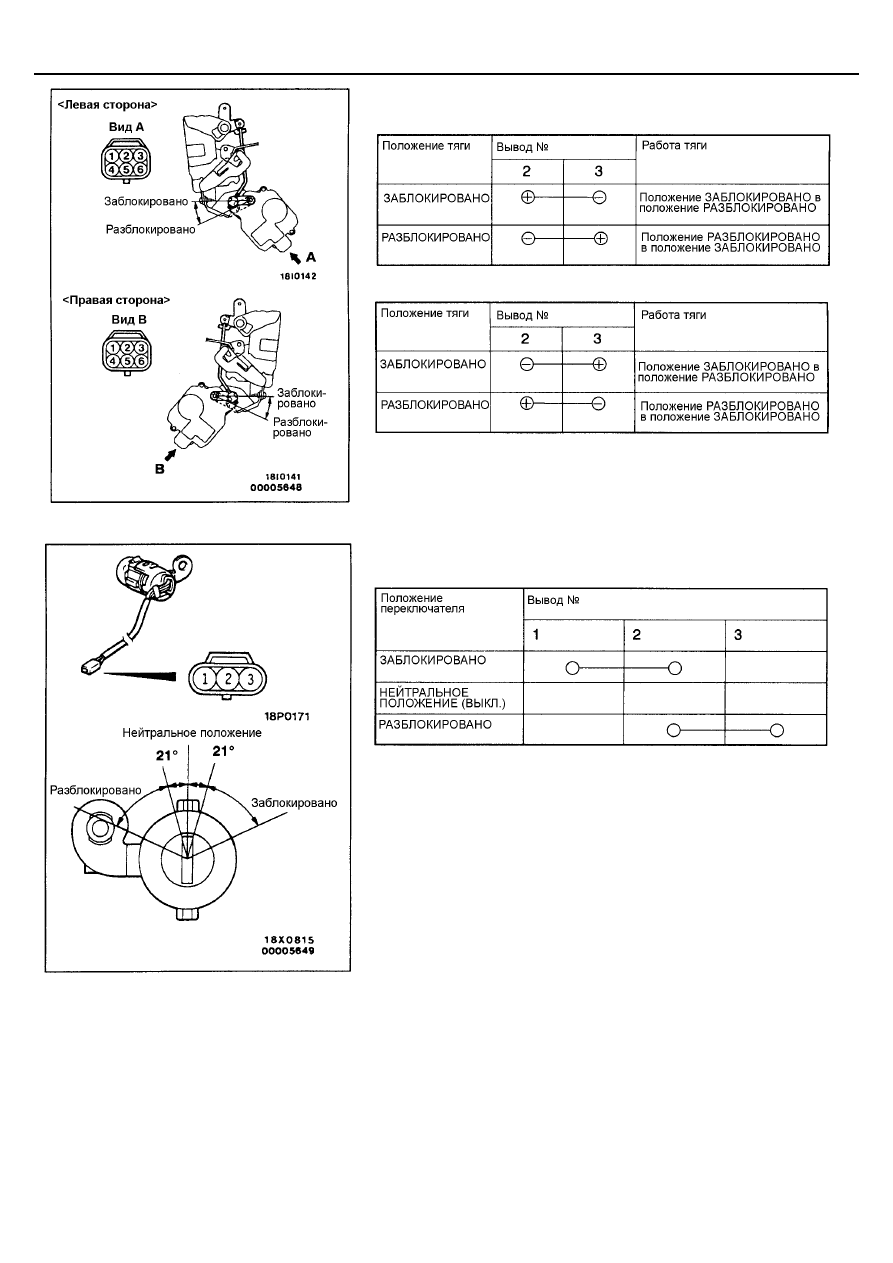

ПРОВЕРКА ПРИВОДА ЗАМКА ЗАДНЕЙ ДВЕРИ
<Левая сторона>

<Правая сторона>

ПРОВЕРКА ПЕРЕКЛЮЧАТЕЛЯ ПОЛОЖЕНИЯ ЛИЧИНКИ
ЗАМКА ДВЕРИ

КУЗОВ

 - Двери

42-44

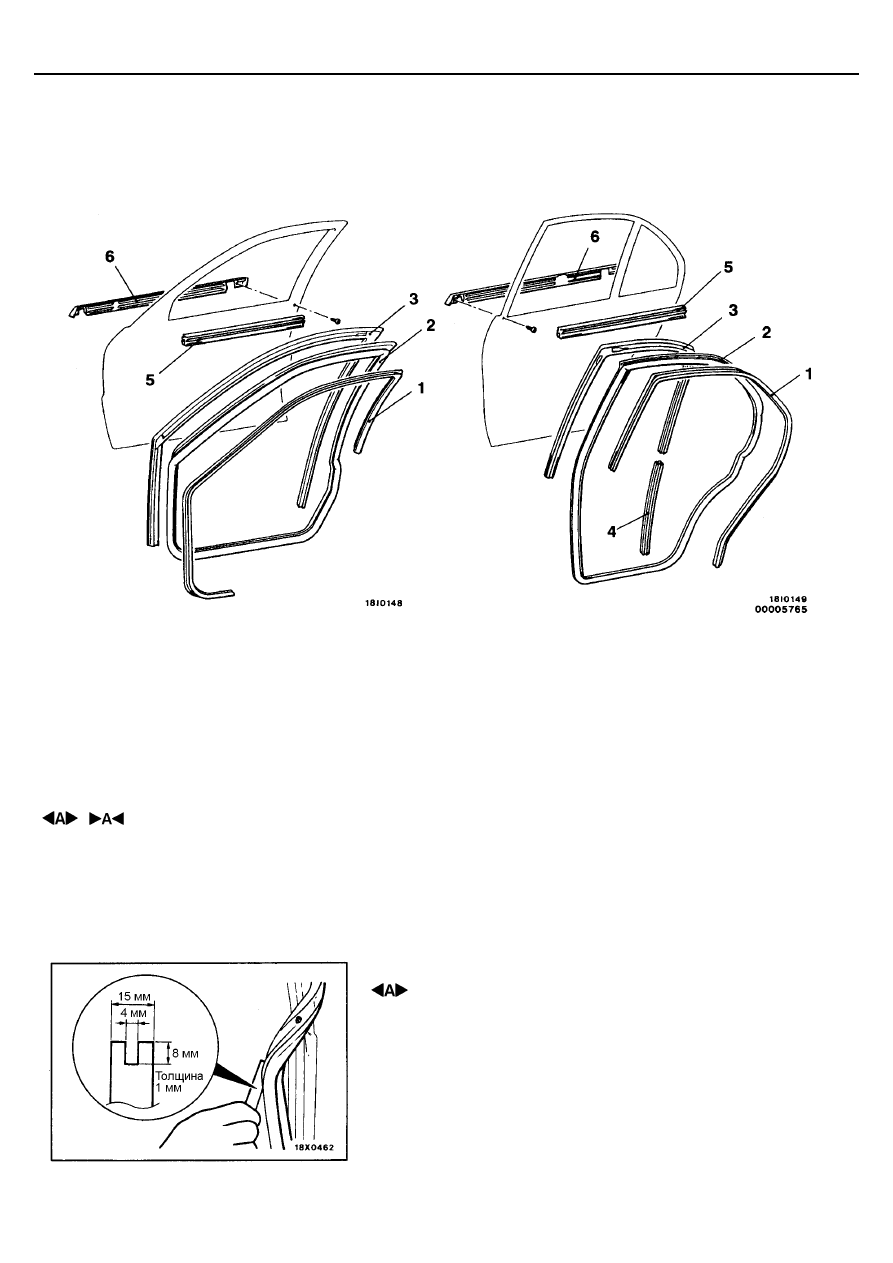

НАПРАВЛЯЮЩИЙ ЖЕЛОБОК СТЕКЛА И УПЛОТНИТЕЛЬ ДВЕРИ

СНЯТИЕ И УСТАНОВКА

Передняя дверь

Задняя дверь

Последовательность снятия внутренне-
го уплотнителя двери
•   Накладка защитная (См. Главу 52А).
•  Облицовка передняя боковая <Передняя

дверь> (См. Главу 52А).

•   Нижняя облицовка центральной стойки

(См. Главу 52А).

1. Внутренний уплотнитель двери

Последовательность снятия наружного
уплотнителя двери
2. Наружный уплотнитель двери

Последовательность снятия желобка направ-
ляющей стекла двери
3. Направляющий желобок стекла двери
4. Нижний желобок, направляющей стекла двери

<Задняя дверь>

Последовательность снятия внутреннего уп-
лотнителя окна двери
•  Облицовка двери (см. стр.42-33).

5. Внутренний уплотнитель окна двери

Последовательность снятия молдинга окна
двери
•   Боковое зеркало заднего вида (См. Главу 51).

6. Молдинг окна двери

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 СНЯТИЕ НАРУЖНОГО УПЛОТНИТЕЛЯ ДВЕРИ

Для снятия внешнего уплотнения проема двери используйте специально
изготовленный инструмент по размерам, указанным на рисунке.
