Mitsubishi Galant (1997 год). Руководство - часть 323

КУЗОВ

 - Двери

42-29

РЕГУЛИРОВКА И ЗАМЕНА СТЕКЛОПОДЪЕМ-
НИКОВ ПРИ НЕИСПРАВНОСТИ

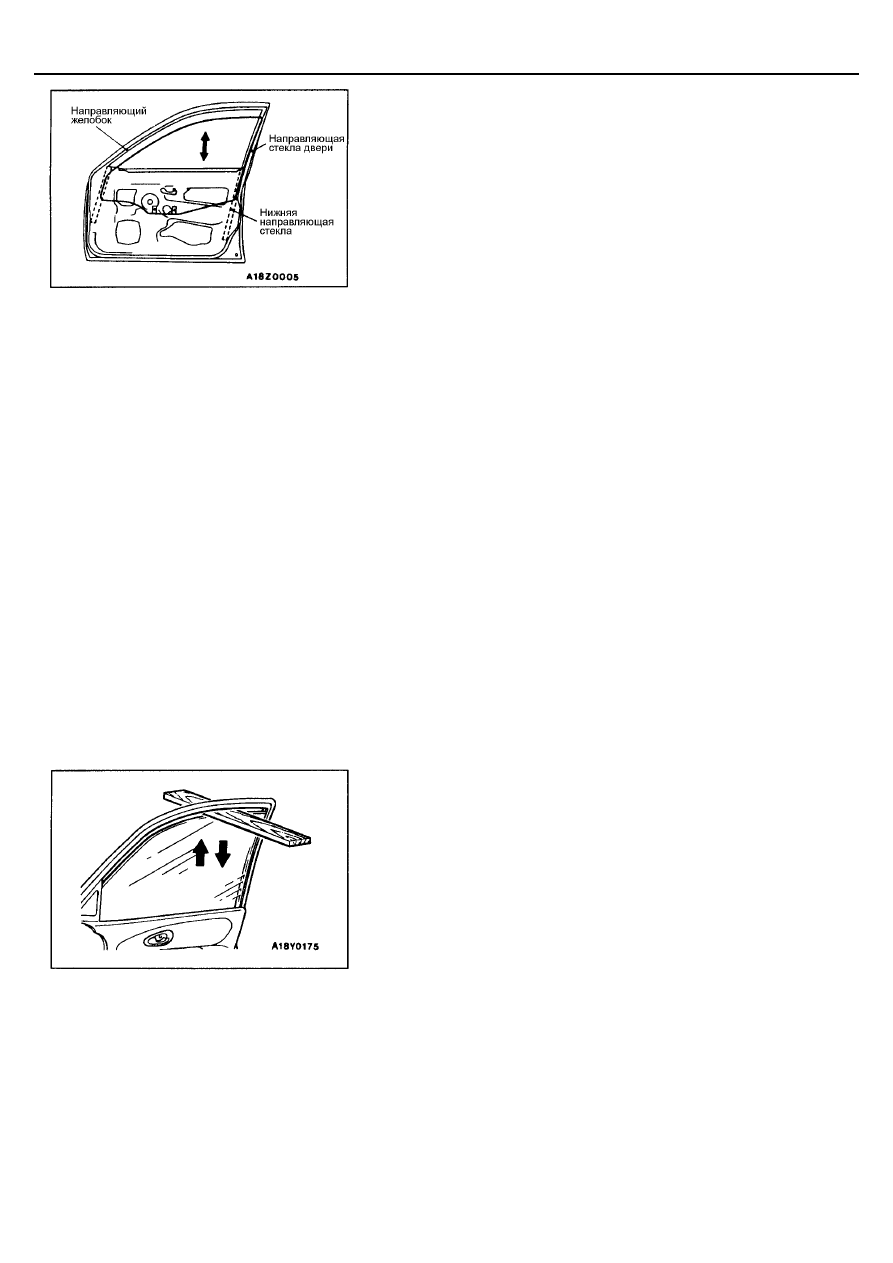

Если стекло двери автоматически начинает перемещаться вниз при его
поднятии, проведите следующие процедуры регулировки или замены.
1.

Снимите отделку двери и водонепроницаемую пленку
(См. стр. 42-33).

2.

Снимите ручку стеклоподъемника стекла в сборе со стекла двери, и
затем поднимите и опустите стекло двери рукой для проверки рабоче-
го усилия.
ПРИМЕЧАНИЕ:
Вставьте подушку или аналогичный предмет для предотвращения по-
вреждения стекла при его случайном падении.

3.

Если стекло двери не перемещается плавно вверх и вниз, проверьте
или отремонтируйте следующие детали.
•

Проверьте правильность установки направляющего желобка.

•

Устраните перекручивание направляющей двери.

•

Проверьте правильность установки нижней направляющей или
центральной направляющей.

ПРИМЕЧАНИЕ
Нижняя направляющая стекла обычно не регулируется, однако име-
ется возможность слегка отодвинуть ее наружу в пределах допуска
изготовителя при повторной установке.

4.

Если ремонт или регулировка невозможны, замените дверь в сборе.

ПРОВЕРКА ПРЕДОХРАНИТЕЛЬНОГО МЕХА-
НИЗМА СТЕКЛОПОДЪЕМНИКА

1.

Поместите деревянный брусок толщиной примерно 10 мм как показа-
но на рисунке, и затем поднимите стекло двери.

2.

Проверьте, чтобы при зажатии бруска стекло опускалось на расстоя-
ние примерно 150 мм. Если это не происходит, см. раздел “Поиск не-
исправностей” (стр. 42-25).

КУЗОВ

 - Двери

42-30

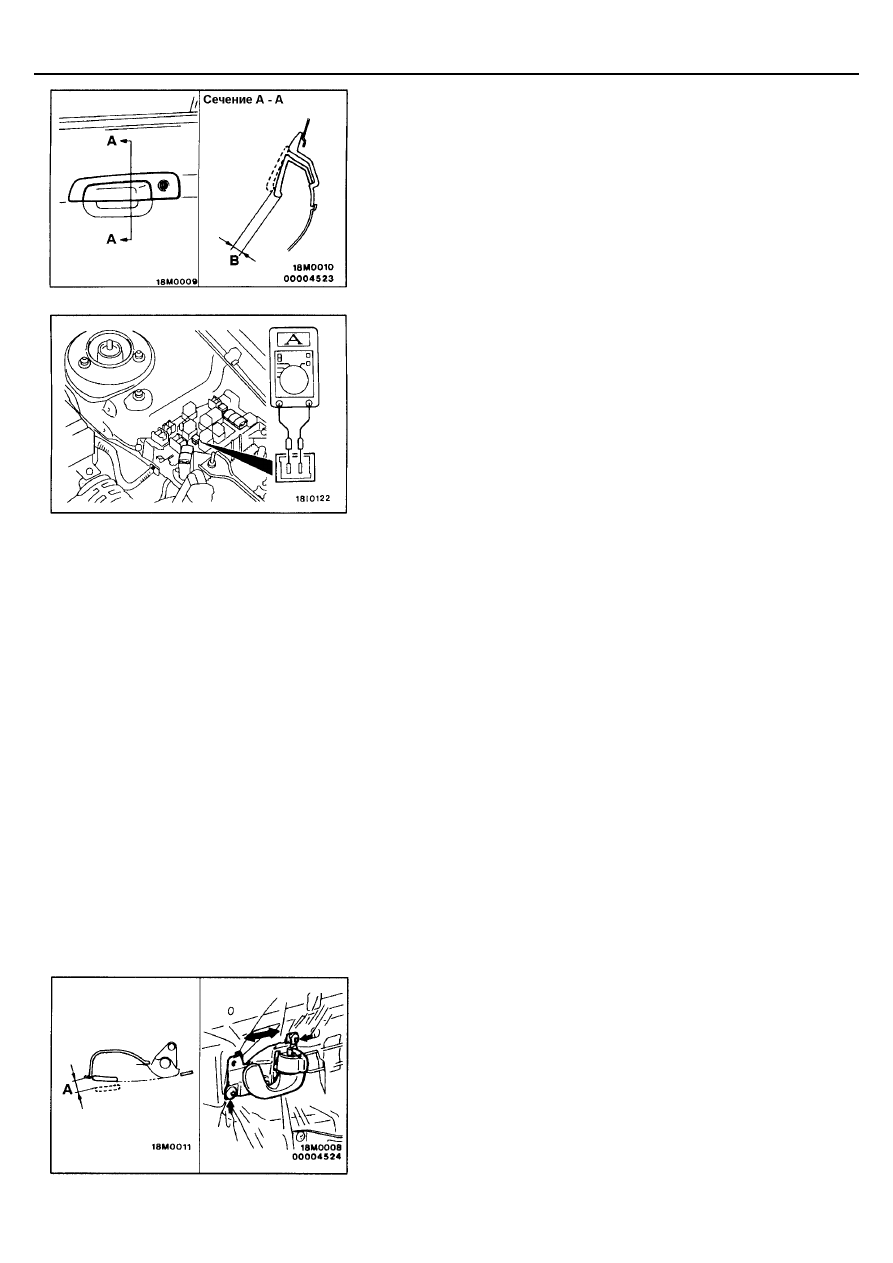

ПРОВЕРКА ХОДА НАРУЖНОЙ РУЧКИ ДВЕРИ

1.

Проверьте, что ход наружной ручки двери находится в допустимых
пределах.
Номинальное значение (В):

Передняя дверь: 3,7 мм или больше
Задняя дверь: 2,4 мм или больше

2.

Если ход наружной ручки двери не находится в допустимых пределах,
проверьте наружную ручку двери или замок двери в сборе. Замените
при необходимости.

ПРОВЕРКА ТОКА В ЦЕПИ ПРИВОДА
СТЕКЛОПОДЪЕМНИКА

1.

Снимите предохранитель цепи электропривода стеклоподъемника и
подсоедините тестер как показано на рисунке.

2.

При нажатии переключателя стеклоподъемника в положение "UP"
(Вверх) максимальный ток идет в период времени между началом за-
крывания стекла и его полным закрытием. Поэтому необходимо изме-
рить величину тока в диапазоне между этими двумя положениями.
Номинальное значение:

5 ±±±± 1 А (для напряжения 14 – 15 В при 25°°°°С)

3.

Если рабочая сила тока не соответствует номинальному значению,
см. раздел “Поиск неисправности” (стр. 42-25).

ПРОВЕРКА ПРЕРЫВАТЕЛЯ ЦЕПИ (ВСТРО-
ЕННОГО В ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛО-
ПОДЪЕМНИКА)

1.

Нажмите переключатель стеклоподъемника в положение "UP"
(Вверх), полностью закройте стекло и продолжайте удерживать пере-
ключатель в данном положении течение 10 секунд.

2.

Отпустите переключатель, и немедленно нажмите его в положение
"DOWN" (Вниз). Прерыватель цепи считается исправным, если стекло
начинает движение вниз в пределах 60 секунд.

ПРОВЕРКА И РЕГУЛИРОВКА ХОДА ВНУТ-
РЕННЕЙ РУЧКИ ДВЕРИ

1.

Проверьте, что ход внутренней ручки двери находится в допустимых
пределах.
Номинальное значение (А): 5,3 мм или больше

2.

Если ход внутренней ручки двери не находится в допустимых преде-
лах, снимите обивку двери (См. стр. 42-33).

3.

Ослабьте затяжку крепежных винтов внутренней ручки, и затем пере-
местите внутреннюю ручку назад и вперед для регулировки хода.

КУЗОВ

 - Двери

42-31

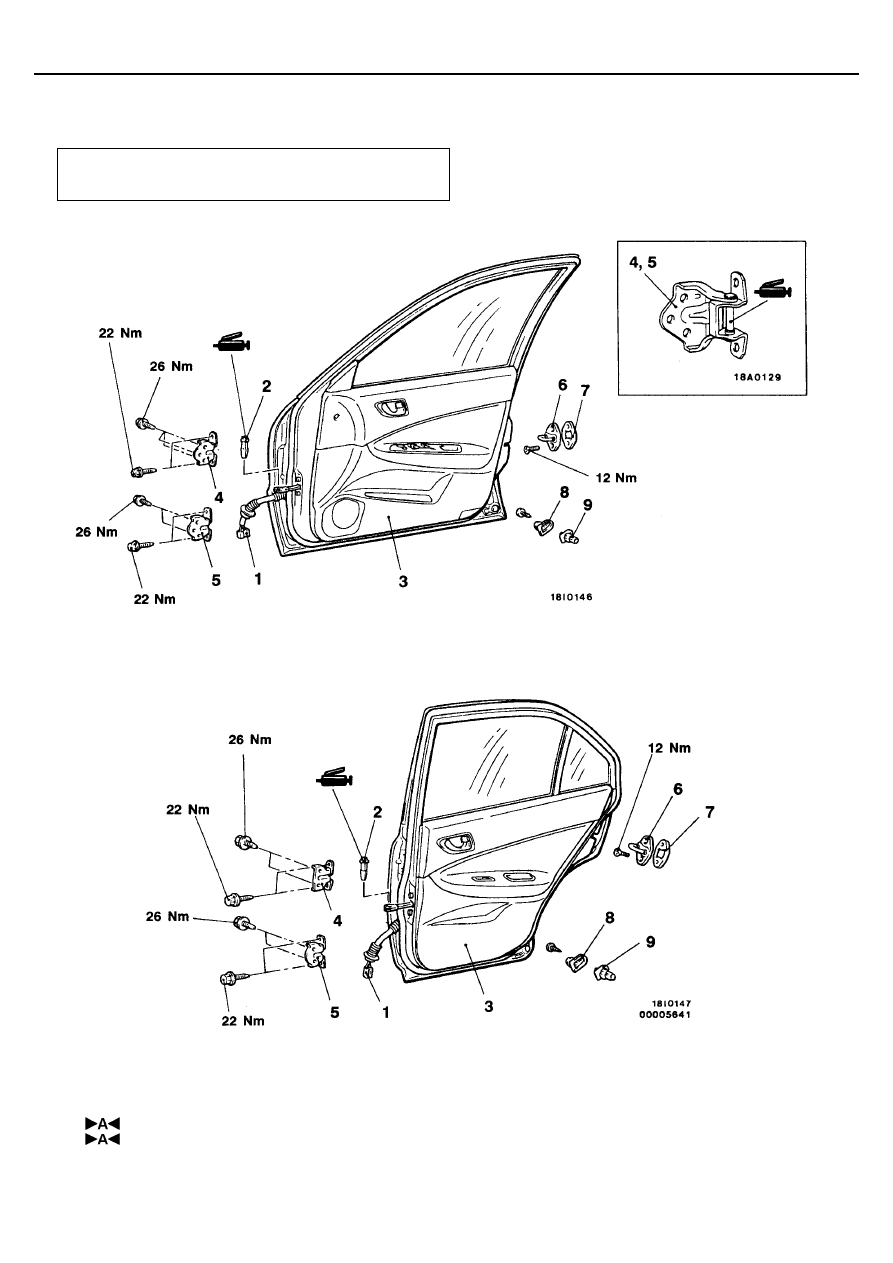

ДВЕРЬ В СБОРЕ

СНЯТИЕ И УСТАНОВКА

Заключительные операции
Регулировка установки двери (См. стр. 42-28).

Передняя дверь

Задняя дверь

Последовательность снятия двери в сбо-
ре
1. Разъем жгута проводов
2. Разрезной штифт
3. Дверь в сборе
4. Верхняя петля двери
5. Нижняя петля двери

Последовательность снятия фиксатора
6. Фиксатор
7. Проставка фиксатора

Последовательность снятия концевого вы-
ключателя двери
8. Крышка концевого выключателя двери
9. Концевой выключатель двери

КУЗОВ

 - Двери

42-32

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

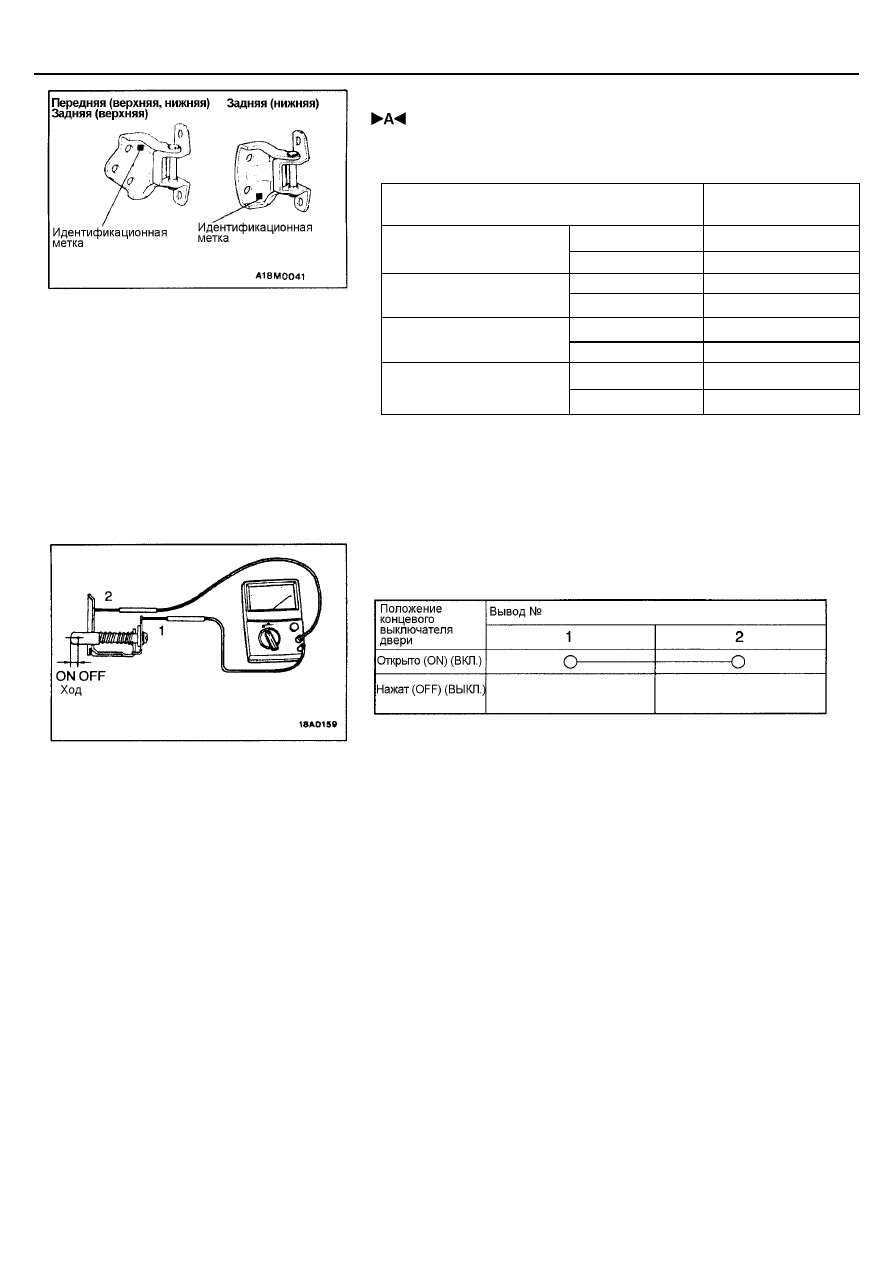

 УСТАНОВКА НИЖНЕЙ ПЕТЛИ ДВЕРИ И ВЕРХНЕЙ

ПЕТЛИ ДВЕРИ

Петли двери отличаются согласно тому, где они устанавливаются, поэтому
перед установкой проверьте их идентификационные метки.

Место расположения

Идентификационная
метка

Верхняя петля

V

Передняя левая дверь

Нижняя петля

U

Верхняя петля

U

Передняя правая дверь

Нижняя петля

V

Верхняя петля

M2

Задняя левая дверь

Нижняя петля

O2

Верхняя петля

N2

Задняя правая дверь

Нижняя петля

P2

ПРОВЕРКА

ПРОВЕРКА КОНЦЕВОГО ВЫКЛЮЧАТЕЛЯ ДВЕРИ
