РУЛЕВОЕ УПРАВЛЕНИЕ -

Насос гидроусилителя рулевого управления

37A-5

СНЯТИЕ

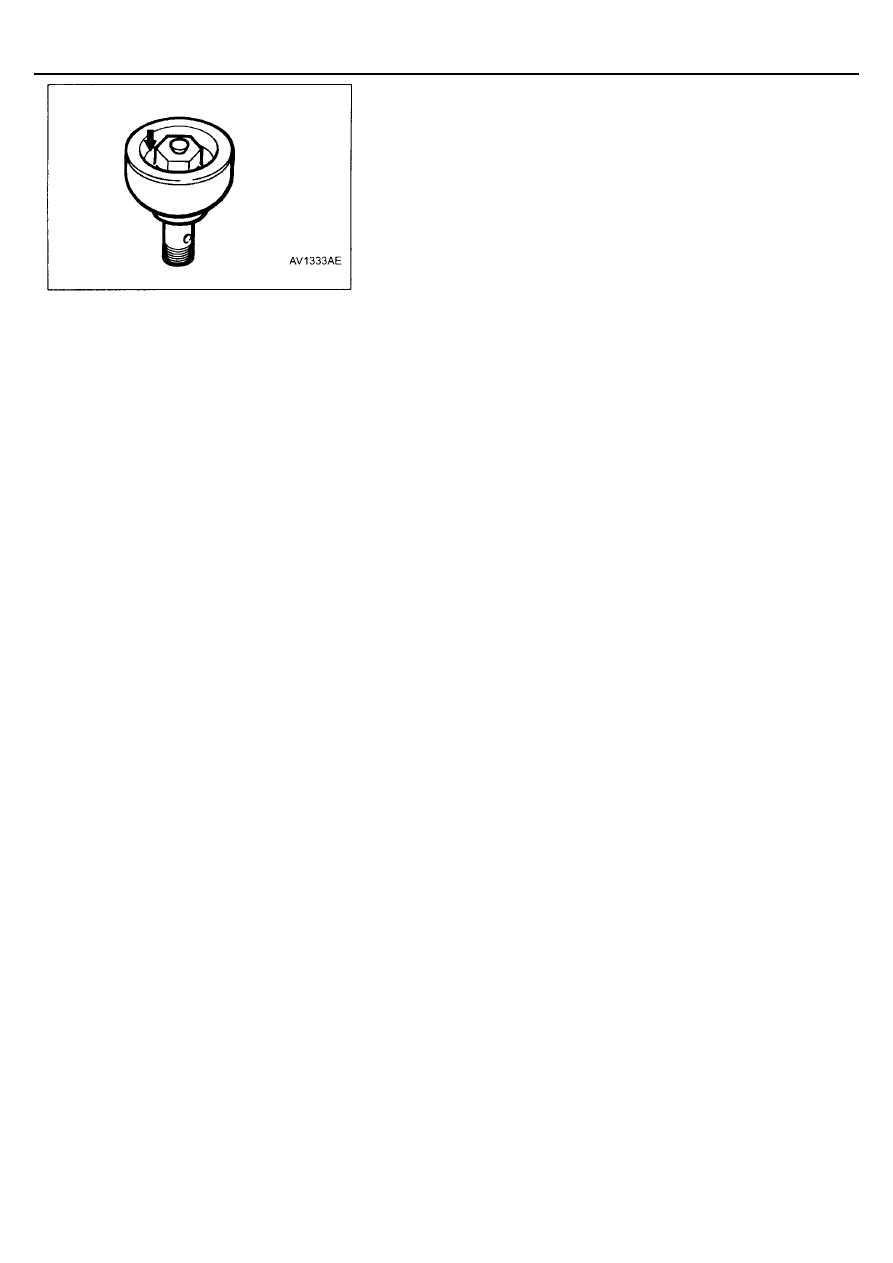

УТИЛИЗАЦИЯ АККУМУЛЯТОРА

Перед утилизацией аккумулятора, обязательно просверлите отверстие в
показанном месте, чтобы выпустить газ.
Внимание:
1.

Никогда не подвергайте аккумулятор воздействию огня,
разборке, прессовке или сварке, поскольку внутри него
находится газ под высоким давлением.

2.

При сверлении отверстия в аккумуляторе надевайте защитные
очки, чтобы избежать попадания металлической стружки в глаза.

ПРОВЕРКА

•

Проверьте ремень привода на предмет наличия трещин.

•

Проверьте шкив в сборе на предмет неравномерного вращения.

•

Проверьте аккумулятор на предмет наличия трещин и повреждений.

РУЛЕВОЕ УПРАВЛЕНИЕ -

Насос гидроусилителя рулевого управления

37A-6

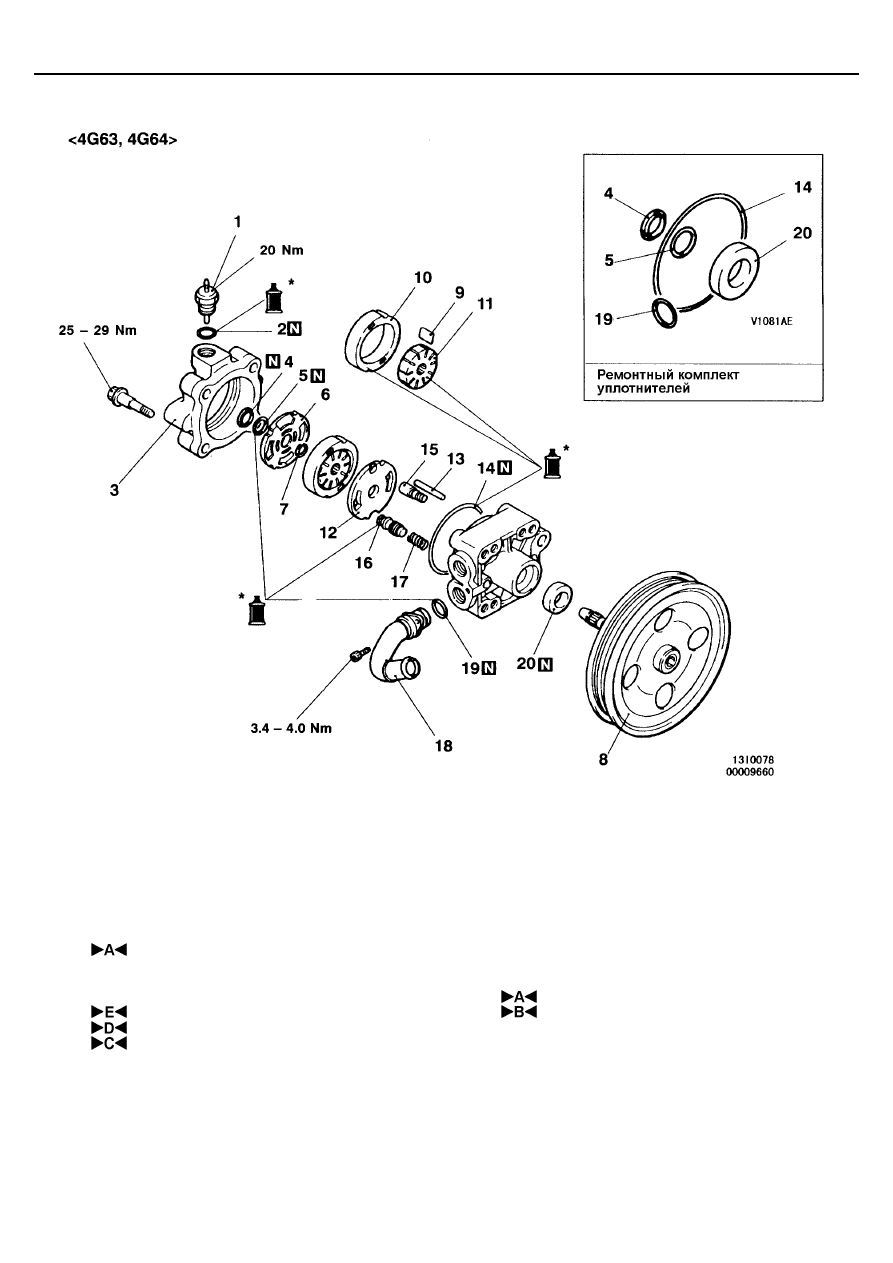

РАЗБОРКА И СБОРКА

ПРИМЕЧАНИЕ
*: Жидкость для автоматических КПП DEXTRON или DEXTRON II

13. Стопорный штифт
14. Кольцевая прокладка
15. Клапан в сборе
16. Вывод в сборе
17. Пружина
18. Патрубок впускного шланга (низкого

давления)

19. Кольцевая прокладка
20. Сальник

Последовательность снятия деталей
1. Датчик-выключатель давления
2. Кольцевая прокладка
3. Задняя крышка
4. Упорное кольцо
5. Кольцевая прокладка
6. Боковая крышка (задняя)
7. Стопорное кольцо
8. Шкив и вал
9. Лопасть
10. Кулачковая шайба
11. Ротор
12. Боковая крышка (передняя)

Внимание:
Не разбирайте датчик-выключатель давления и клапан в
сборе, поскольку они являются неразборными.

РУЛЕВОЕ УПРАВЛЕНИЕ -

Насос гидроусилителя рулевого управления

37A-7

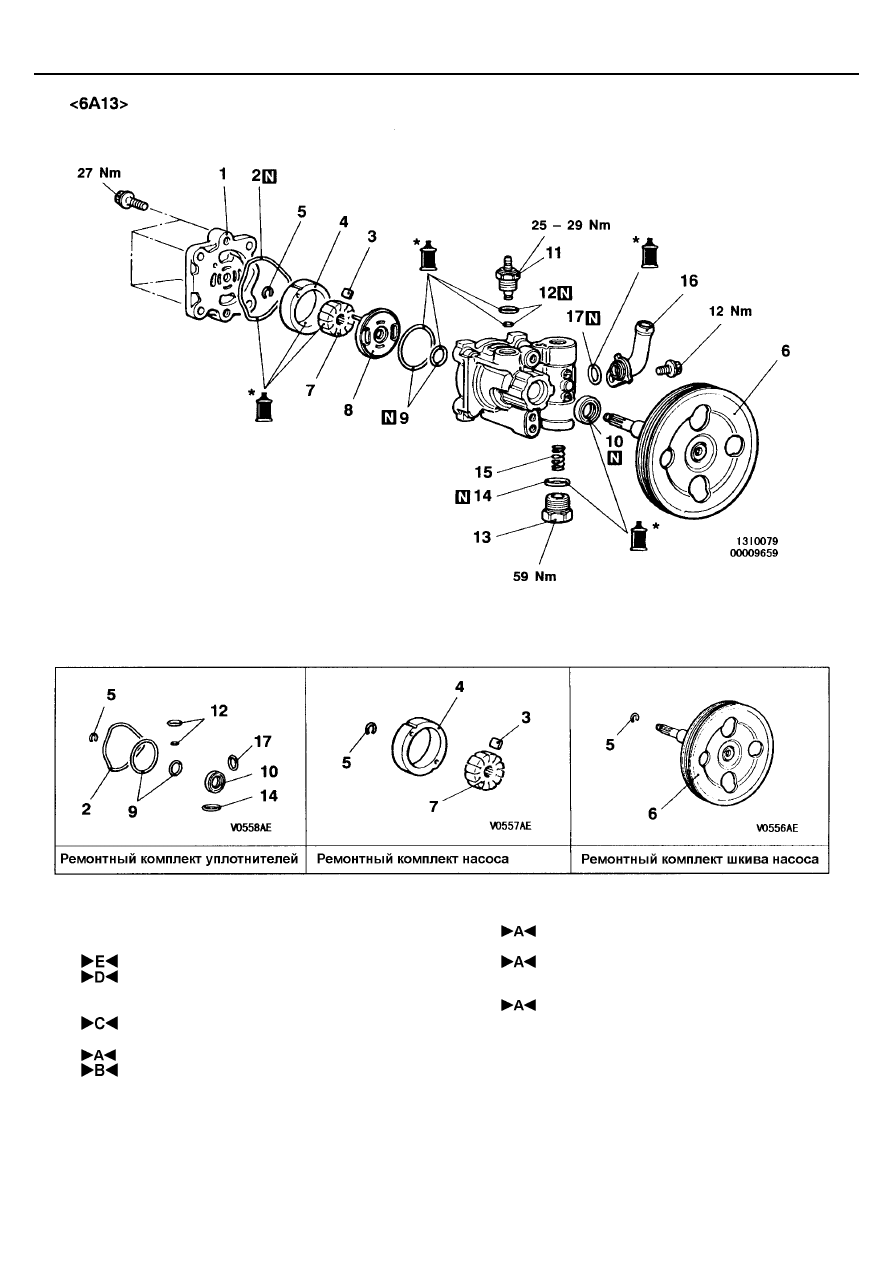

ПРИМЕЧАНИЕ
*: *: Жидкость для автоматических КПП DEXTRON или DEXTRON II

12. Кольцевая прокладка
13. Внутреннее кольцо
14. Кольцевая прокладка
15. Пружина управления расходом
16. Патрубок впускного шланга
17. Кольцевая прокладка

Последовательность снятия деталей
1. Крышка насоса
2. Кольцевая прокладка
3. Лопасть
4. Кулачковая шайба
5. Стопорное кольцо
6. Шкив и вал
7. Ротор
8. Боковая крышка
9. Кольцевая прокладка
10. Сальник
11. Датчик-выключатель давления

Внимание:
Не разбирайте датчик-выключатель давления, поскольку
он является неразборным.

РУЛЕВОЕ УПРАВЛЕНИЕ -

Насос гидроусилителя рулевого управления

37A-8

СБОРКА

Проведите сборку как прежде за исключением ниже перечисленных
моментов.

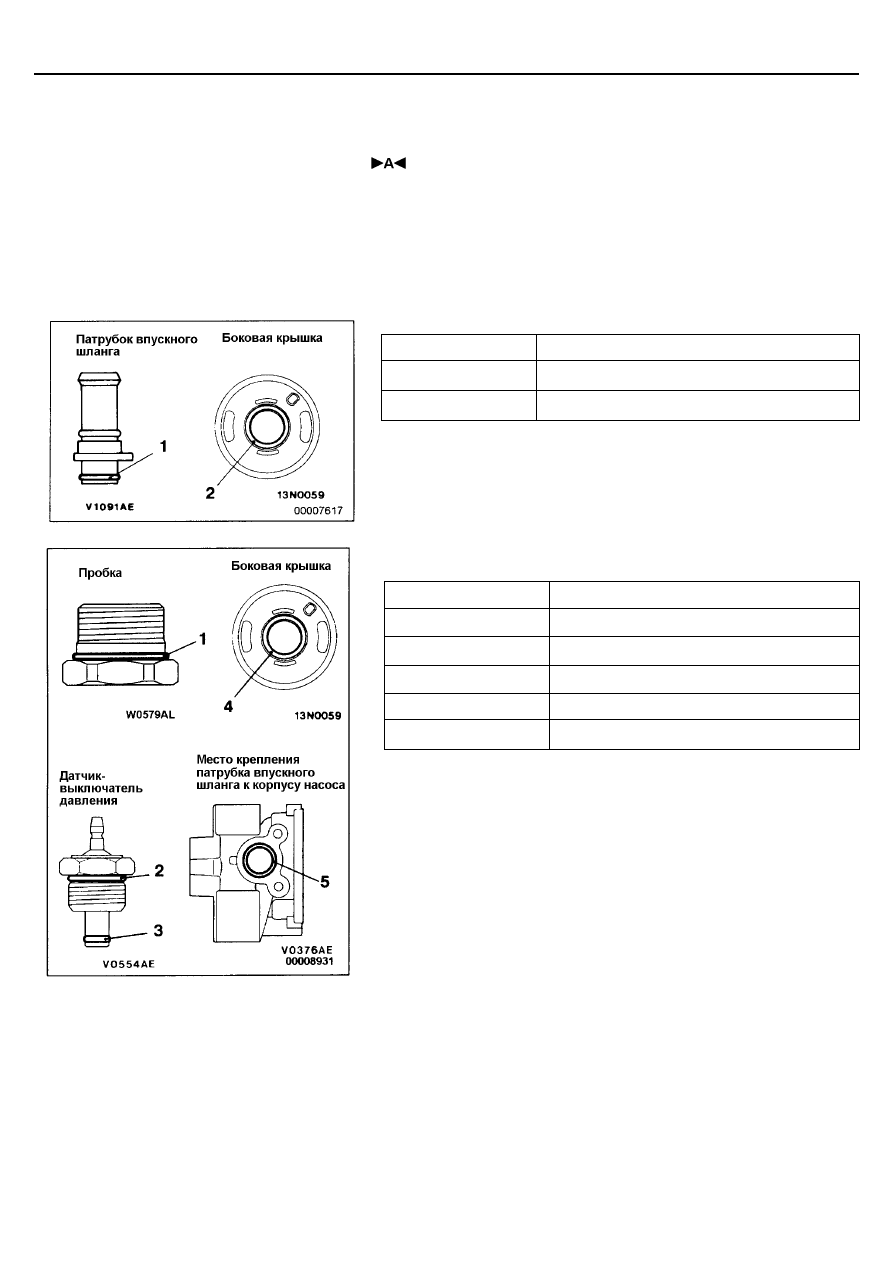

 УСТАНОВКА КОЛЬЦЕВОЙ ПРОКЛАДКИ

<4G63, 4G64>

№

Внутренний диаметр × толщина мм

1

13,3 × 1,6

2

15,0 × 2,0

<6A13>

№

Внутренний диаметр × толщину мм

1

19,8 × 2,4

2

14,8 × 1,9

3

3,8 × 1,9

4

14,8 × 2,4

5

15,8 × 2,4
